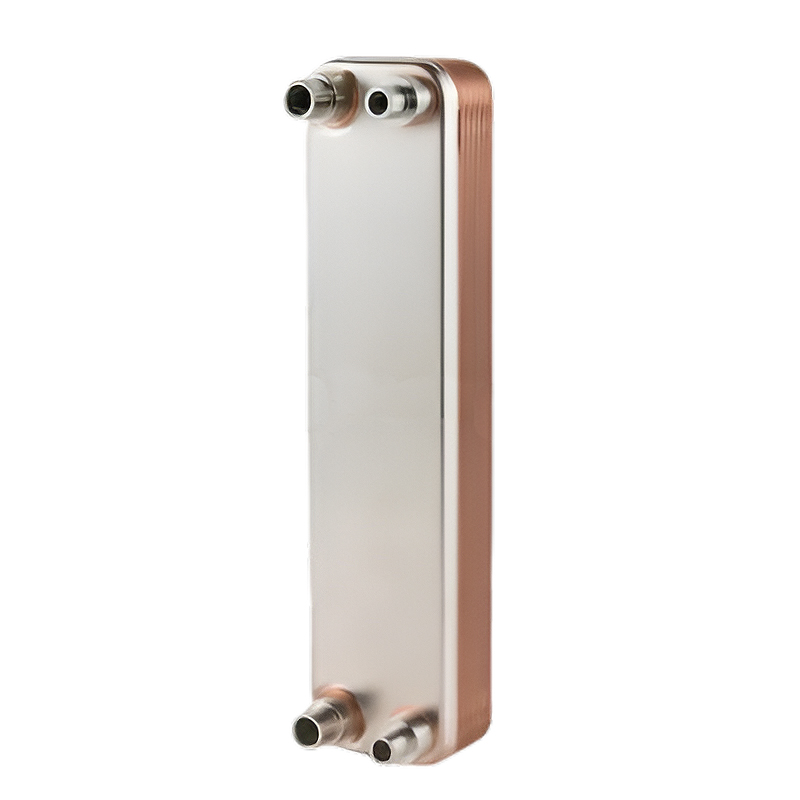

Паянный теплообменник ZL200A

Описание

Аппарат ZL200A представляет собой крупногабаритный паянный теплообменник, рассчитанный на эксплуатацию в системах централизованного теплоснабжения и промышленных технологических контурах с высокими рабочими нагрузками. При подборе оборудования под требуемую тепловую мощность необходимо учитывать зависимость основных параметров от числа пластин N. Толщина устройства определяется по формуле 9+1,58·N, масса рассчитывается как 13+0,74·N, а внутренний объем вычисляется по выражению 0,22·(N−2). Эти зависимости позволяют точно прогнозировать геометрические и весовые характеристики модели при изменении конфигурации.

Аппарат модели ZL200A представляет собой паяный теплообменник, выполненный из нержавеющей стали марок AISI 316L или 304. В качестве припоя применяется медь либо никель, что обеспечивает конструктивную прочность и стойкость к агрессивным средам. Рабочий диапазон температур составляет от −196 до +225 °C, а максимальное рабочее давление достигает 3 МПа. Испытательное давление установлено на уровне 4,5 МПа. Эти параметры позволяют применять оборудование для решения широкого спектра инженерных задач, требующих надежной передачи тепла в экстремальных режимах.
