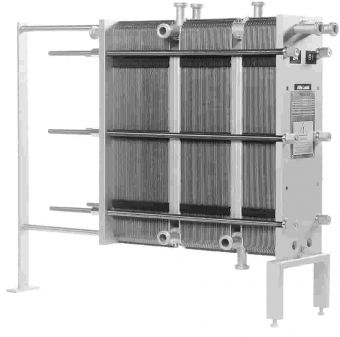

Пластинчатые теплообменники Alfa Laval - серия Clip 3

Техническое описание

Лучший выбор для систем с жесткими санитарными требованиями - при небольшой мощности

Область применения
Пастеризация и общее охлаждение/нагрев молочных продуктов, пива, фруктовых соков и подобных пищевых продуктов.

Принцип работы
Теплообменник состоит из нескольких гофрированных пластин, соединенных вместе в раме и герметизированных по краям с помощью прокладок.
Пластины снабжены отверстиями по углам, а прокладки расположены так, чтобы два потока сред проходили между пластинами отдельно друг от друга. Две среды разделены пластинами и не смешиваются. Тепло передается через пластины, от умеренно горячего до холодного.
На одной раме может быть установлено несколько теплообменников, отделенных друг от друга  соединительными пластинами с взаимозаменяемыми патрубками.

Стандартные материалы

Пластины
Нержавеющая сталь AISI 316.

Прокладки
Нитрил-FDA,прикрепляемая конструкция.

Рама
Соединительные пластины из низкоуглеродной стали, покрытые нержавеющей стелью с дробеструйной обработкой поверхности. Гайки из хромированной латуни. Все остальные части из нержавеющей стали.

Технические характеристики

Пластины
Фактический размер нагревающейся поверхности 0,058 м2

Соединения
Все соединения представляют собой резьбовые штуцеры 25 мм SMS или DIN.
Прочие комбинации поставляются по отдельному заказу.

Расчетное механическое давление (ман.) / Температура
Рама RM - 10 бар/150°C
Отвечает Европейской директиве по оборудованию под давлением (PED), может иметь маркировку CE в зависимости от конструкции.

 Производительность
Пастеризация                  2,500 л/ч
Нагрев/охлаждение        4,500 л/ч
Вода                                  8,000 л/ч
