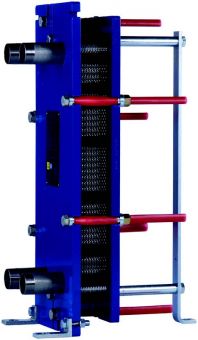

Пластинчатые теплообменники Alfa Laval - серия М

Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 примерно за минуту.
ИнженерОнлайнЗадать вопрос инженеру

Код 5769

от 54 000 ₽В наличии
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 примерно за минуту.
ИнженерОнлайнЗадать вопрос инженеру

Характеристики

Ду, мм25-200
Площадь пластины. м20.29 - 1.32

Описание

Разборный пластинчатый теплообменник для отопления, ГВС, вентиляции и технологического теплообмена. Подберём конфигурацию под ваши параметры (среды, расходы, ΔT, ΔP). Быстрый расчёт, ЗИП со склада, поставка по РФ и СНГ.

54000₽
Наличие: уточняйте

Ключевые характеристики

  • Модель: Пластинчатые теплообменники Alfa Laval - серия М (Alfa Laval)
  • Тип: разборный пластинчатый теплообменник
  • Применение: отопление, ГВС, вентиляция, технологический нагрев/охлаждение
  • Обслуживание: CIP-промывка, разборная очистка
  • Поставка: по России; быстрый расчёт и ЗИП

Технические характеристики

Макс. температурадо 180 °C
Макс. давлениедо 16 бар
Толщина пластиндо 0,5 мм
Материал пластинAISI 316 / титан
Материал уплотненийNBR / EPDM / FKM
Присоединенияфланцевые / резьбовые
Рабочие средывода, гликоль, технологические растворы
Площадь теплообменапо расчёту
Количество пластинпо расчёту

Точные параметры подтверждаются расчётом и паспортом для выбранной конфигурации.

Материалы и исполнения

КомпонентМатериалПрименение
ПластиныAISI 304/316вода, гликоль, слабоагрессивные среды
ПластиныТитанагрессивные среды, морская вода
УплотненияNBRвода/масла до 110 °C
УплотненияEPDMвода, гликоль, пар до 150 °C
УплотненияFKM (Viton)химические среды, t° до 180 °C

Для коммунального отопления и охлаждения


Применение Для коммунального отопления и охлаждения можно использовать просышленные пластинчатые теплообменники Alfa Laval. Подробная информация о них приведена в следующих списках продуктов.

Принцип работы
Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что два потока носителя протекают в противоположных направлениях через чередующиеся каналы. Тепло передается через пластину между каналами, а для достижения максимальной эффективности организован поток в противоположных направлениях. Гофры образуют канавки между соседними пластинами, создают точки контакта между пластинами, придавая конструкции жесткость, и увеличивают турбулентность потока, что способствует эффективной теплопередаче.

Стандартные материалы
Опорная пластина
Низкоуглеродистая сталь, с эпоксидным покрытием

Сопла
Трубы из углеродистой стали: Сплав 316, титан

Пластины
Нержавеющая сталь: AISI 316 или титан

Прокладки
M3 Нитрил, EPDM, HeatSealF™
M3D Нитрил, EPDM

 Технические характеристики
Нормы для резервуаров высокого давления, PED, ASME, pvcALS™

Расчетное механическое давление (ман.) /температура
FM 1.0 МПа / 160°C
FG      PED                       1.6 MPa / 180°C *)
FG      ASME                     150 psig / 320°F
FG      pvcALS™              1.6 МПа / 180°C
FD      PED, pvcALS™    2.5 МПа / 160°C
FD      ASME                     300 psig / 320°F
*) Рама FG также утверждена для 1,2 МПа/200ºC, чтобы использовать системы на паре без предохранительных клапанов.

Пластинчатые теплообменники серии M (M-series) — эффективное решение общих задач нагрева и охлаждения в вариантах применения, требующих соблюдения санитарных норм. Кроме того, аппараты
этой серии идеально подходят для нагрева и охлаждения рабочих сред. Пластинчатые теплообменники серии M поставляются только в исполнении с эпоксидным покрытием рам.
Звоните на бесплатный номер по России 8-800-302-58-75 и наш инженер-консультант бесплатно Вас проконсультирует по вопросам теплообменного оборудования. По вашим потребностям подберете лучший вариант по соотношению "Цена-Качество". Оставляйте заявки через форму ниже или на электронную почту zakaz@msmteplo.ru
Больше информации о теплообменном оборудовании Вы всегда можете найти на нашем сайте купитьтеплообменник.рф

Пластинчатые теплообменники Alfa Laval - серия М в pdf

Области применения

ИТП

отопление и ГВС

ОВиК

вентиляция, кондиционирование

Технологические контуры

нагрев/охлаждение

Рекуперация и утилизация тепла
Промежуточные гликолевые контуры
  • Пищевая промышленность
  • Химическая и нефтегазовая отрасли
  • Энергетика и энергетическое машиностроение
  • Морская и судовая отрасли (титановые пластины)
  • Процессы с повышенными санитарными требованиями

Поставка и гарантии

География: поставки по всей России и СНГ.

Сроки: стандартные позиции — 1–3 дня; специальные исполнения — 2–8 недель.

Документы: паспорт, руководство по эксплуатации, спецификация, сертификаты — по запросу.

Гарантия: 12 месяцев при соблюдении условий эксплуатации.

Аналоги и альтернативы

РазделОписаниеСсылка
Пластинчатые разборные ТОШирокий выбор материалов и конфигурацийПерейти
Пластины и уплотненияЗИП со склада, подбор по моделиПерейти
Кожухотрубные ТОВысокие давления и температурыПерейти
Паяные ТОКомпактные размеры, не требуют обслуживанияПерейти
Реагенты для промывкиЭффективные составы для очисткиПерейти
Установки для промывкиМобильные CIP‑станции и оборудованиеПерейти
Нагреватели для бассейнаПодогрев воды для бассейнов и СПАПерейти

Часто задаваемые вопросы

Какие параметры нужны для подбора?
Состав сред, расход, температуры на входе/выходе, допустимые потери давления, требования к материалам, тип присоединений.
Можно ли увеличить мощность без замены аппарата?
Часто да — добавлением пластин при расчёте гидравлики.
Как выбрать материал уплотнений?
NBR — вода/масла до 110 °C; EPDM — вода, гликоль, пар до 150 °C; FKM — высокие температуры и химически активные среды.
Нужна ли регулярная промывка?
Да, CIP‑промывка 1–2 раза в год сохраняет КПД и предотвращает коррозию.
Сколько пластин нужно?
Количество пластин определяется расчетом по требуемой мощности и ΔT/ΔP.
Можно ли подключить с фланцами?
Да, доступны резьбовые, фланцевые и санитарные присоединения.
Какие документы предоставляются?
Паспорт, руководство по эксплуатации, спецификация; сертификаты материалов — по запросу.
Каковы сроки поставки?
Складские позиции — 1–3 дня; специсполнения — 2–8 недель.
Делаете ли подбор под параметры?
Да, отправьте ТЗ на zakaz@msmteplo.ru — расчёт 30–90 минут.
Можно ли заказать монтаж и наладку?
Да, предоставляем услуги пусконаладки и сервисного обслуживания.
