SF057PL16 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектация и сроки — по запросу.

Подберём оптимальную конфигурацию под ваши параметры. Под заказ. Срок и комплектация — по запросу. Техническая поддержка и сервис. Доставка по РФ.

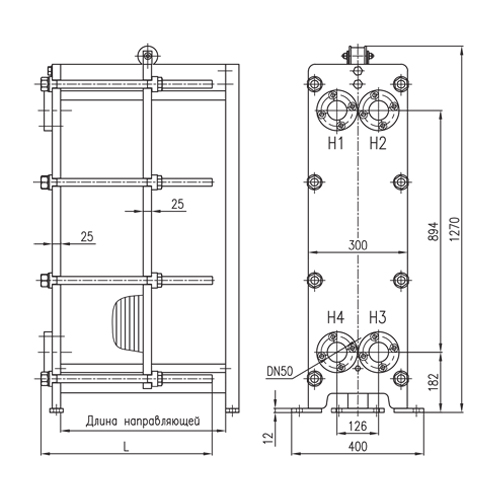

Ключевые характеристики SF057PL16
Тип аппарата	Разборный пластинчатый теплообменник на раме 16 кгс/см²
Давление (кгс/см²)	Расчётное: 16; Пробное: 21
Площадь одной пластины	0,20 м²
Максимальный расход воды	до 11,82 кг/с
Диаметр присоединений	50 мм
Группы направляющих / макс. число пластин	№1 — 33; №2 — 109; №3 — 139
Толщина пластин	—
Масса при монтаже	—
Модель	SF057PL16
Бренд	Sunflow
Категория	Пластинчатые теплообменники Sunflow

Описание и преимущества

Модель SF057PL16 представляет собой универсальную раму, оснащенную пластинами с увеличенной площадью канала, составляющей 0,20 м². Такое конструктивное исполнение обеспечивает эффективную работу при значительных тепловых перепадах и позволяет минимизировать гидравлическое сопротивление системы. Выбор конфигурации пластин осуществляется на основе поверочного расчета с учетом конкретных режимов эксплуатации. Варианты компоновки варьируются от компактных пакетов до высокопроизводительных решений, реализованных на направляющих №2 и №3.

Надёжность: расчётное давление 16 кгс/см², пробное 21 кгс/см².
Гибкость компоновки: до 33/109/139 пластин в зависимости от группы направляющих.
Обслуживаемость: удобная разборная конструкция для чистки и ревизии.
Экономия: оптимизация площади и схемы потоков снижает энергозатраты насосов.

Области применения

ИТП и ГВС

Подогрев воды, бойлерные станции, обмен отопление↔ГВС.

HVAC

Чиллеры, сухие градирни, межконтурные теплообмены.

Промышленность

Охлаждение/подогрев технологических сред и растворов.

Для модели SF057PL16 площадь теплообмена не является фиксированной величиной. Она определяется количеством установленных пластин и выбранной схемой потоков. Точный расчет производится индивидуально под конкретные параметры, включая свойства сред, расходы, температурные режимы и допустимое падение давления.

Что нужно для подбора?

Для инженерного расчёта и подбора теплообменника модели SF057PL16 необходимо предоставить исходные данные по рабочим средам, их массовым расходам, температурам на входе и выходе, а также требуемую тепловую нагрузку и допустимые перепады давления в контурах. Также следует учитывать технологические ограничения по материалам исполнения, габаритным размерам и типоразмеру фланцевых соединений для обеспечения соответствия оборудования заданным условиям эксплуатации.

Модель SF057PL16 реализуется по предварительной заявке. Точные сроки отгрузки и доступные модификации согласовываются индивидуально. Предусмотрено обеспечение запасными частями, включая пластинчатые элементы, уплотнительные прокладки, крепежные шпильки и направляющие планки. Компания выполняет шеф-монтаж, пусконаладочные работы и проведение регламентного технического обслуживания оборудования.
