SF103PL16
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
SF103PL16 — подбираем под тепловую нагрузку и расходы, выполняем поверочный расчёт под ваш режим. Комплектацию и сроки подтвердим за 30 минут.
Подберём оптимальную конфигурацию под ваши параметры. Под заказ, срок поставки уточняйте. Техническая поддержка и сервис. Доставка по РФ.

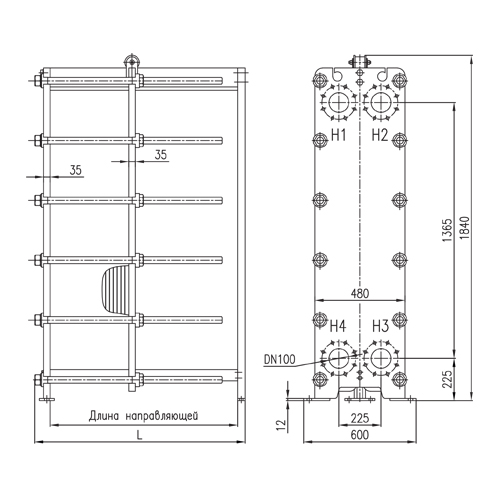

Ключевые характеристики
- Тип: разборный пластинчатый теплообменник на раме 16 кгс/см² (расчётное давление), пробное — 21 кгс/см²
- Модель: SF103PL16 (Sunflow)
- Площадь одной пластины: 0,52 м²
- Макс. расход воды: 47,14 кг/с
- Подключения: DN100 (≈100 мм)
- Группы направляющих / макс. число пластин: №1 — 17; №2 — 73; №3 — 213; №4 — 351
SF103PL16 — «площадный» аналог серии SF101: за счёт увеличенной площади пластины позволяет уменьшить число пластин при высоких нагрузках и сохранить компактность по высоте.Параметр Значение Толщина пластины — Площадь одной пластины 0,52 м² Диаметр соединений DN100 (100 мм) Макс. расход воды 47,14 кг/с Давление, расчётное 16 кгс/см² Давление, пробное 21 кгс/см² Пакеты пластин и максимальная площадь теплообмена
Номер направляющей Макс. число пластин Расчётная макс. площадь, м² №1 17 8,84 №2 73 37,96 №3 213 110,76 №4 351 182,52 Для модели SF103PL16 базовая теплообменная площадь определяется умножением количества пластин на 0,52 м². Итоговый показатель полезной поверхности зависит от выбранной схемы потоков и наличия крайних пластин.
Применение
Отопление и ГВС
ИТП, подогрев сетевой воды, бойлеры ГВС, тепловые пункты ЖКХ и промышленные объекты.
Процессы в промышленности
Охлаждение технологических растворов, пастеризация, рекуперация тепла.
Холодоснабжение
Гликолевые контуры, фрикулинг, чиллерные системы с аккуратным ΔP.
Модель SF103PL16 подбирается с учетом исходных параметров: характеристик сред, расходов, температур на входе и выходе, допустимых потерь давления и требуемых материалов. Предоставляется сопровождение монтажа и пусконаладочных работ, поставляются запасные части и принадлежности. Организована доставка по территории России с соблюдением жестких сроков и ценовых KPI.
Модель SF103PL16 относится к серии Sunflow, что определяет подход к её подбору с учетом расходов и перепада температур. При сравнении с аналогами, например, с более компактным вариантом Sunflow SF101PL16, можно отметить схожие параметры по давлению, однако площадь пластин у первой меньше. Выбор конкретного исполнения осуществляется исходя из требований к тепловой нагрузке и режиму работы оборудования.
Документация и подбор
Для модели SF103PL16 осуществляется подбор конфигурации пакета пластин и схемы потоков на основе исходных данных. Необходимо предоставить параметры теплоносителей: сред, расходы, температуры на входе и выходе, а также допустимые потери давления. Кроме того, требуется указать требования к материалам пластин и прокладок. На основании этих данных выполняется расчет, в результате которого определяются точная тепловая мощность и гидравлическое сопротивление оборудования.
