SF152PL16

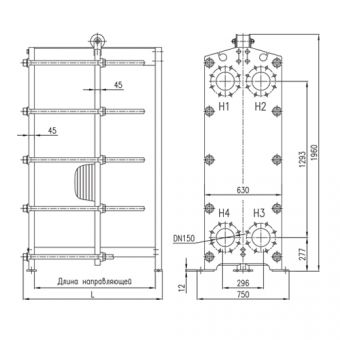

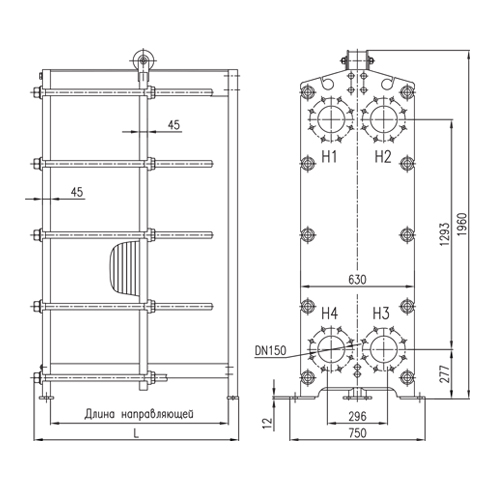

Пластины SF152PL16 выполняются гофрированными из нержавеющей стали марок AISI 304 или 316, выбор конкретного сплава зависит от условий задачи. Эластомерные уплотнения подбираются из материалов NBR, EPDM или FKM с учетом характеристик рабочей среды и температурного режима. Конструкция рамы включает стационарную и подвижную плиты, направляющие элементов №1–№4, которые определяются необходимой площадью теплообмена, а также опорные элементы. Присоединение к трубопроводу осуществляется через фланцы DN150, конкретное исполнение согласовывается на этапе оформления заказа. Итоговый состав оборудования и его параметры фиксируются в коммерческом предложении, подготовленном на основе ваших эксплуатационных данных.

Пластиночатый теплообменник модели SF152PL16 предназначен для работы в узлах тепловых пунктов и централизованных тепловых пунктах, обеспечивая функции отопления, подготовки горячей воды, подпитки систем, а также участия в подпроцессах теплосетей. Оборудование эффективно применяется в системах холодоснабжения и технологического охлаждения воды или химических растворов. Конструкция позволяет реализовывать задачи теплоутилизации и рекуперации на промышленных объектах. Аппарат рассчитан на передачу тепла в режимах «вода–вода» и «вода–раствор», что требует проведения поверочного расчёта для согласования тепловой нагрузки с параметрами рабочей среды.

Модель SF152PL16 характеризуется увеличенной площадью рабочей поверхности пластин, что позволяет снизить их количество в секции при сохранении заданного теплового потока. Применение четырех групп направляющих элементов обеспечивает возможность адаптации конфигурации к изменяющимся условиям эксплуатации и росту тепловой нагрузки. Устройство рассчитано на рабочее давление 16/21 кгс/см², что гарантирует необходимый запас прочности относительно результатов гидравлических испытаний. Конструкция предусматривает удобный доступ к пакету пластин, что упрощает процедуру обслуживания и замену уплотнительных прокладок.
