Теплообменник Ридан НН 65 Ду 200

Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 примерно за минуту.
ИнженерОнлайнЗадать вопрос инженеру

Код 457

от 157 005 ₽В наличии
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 примерно за минуту.
ИнженерОнлайнЗадать вопрос инженеру

Характеристики

Ду, мм200
Площадь пластины. м20.68
Площадь теплообмена Max, м2472.6
Типдля отопления
Ду (DN), мм200
Типоразмер (разборный)НН 65

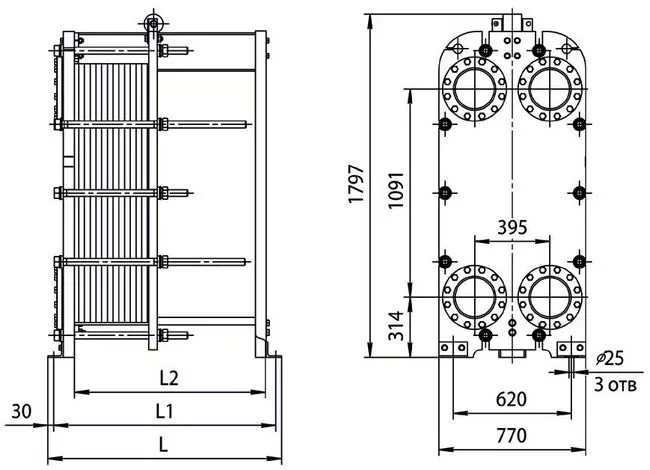

Межцентровое верт., мм1091
Межцентровое гориз., мм395

Описание

Разборный пластинчатый теплообменник для отопления, ГВС, вентиляции и технологического теплообмена. Подберём конфигурацию под ваши параметры (среды, расходы, ΔT, ΔP). Быстрый расчёт, ЗИП со склада, поставка по РФ и СНГ.

157005₽
Наличие: уточняйте

Ключевые характеристики

  • Модель: Теплообменник Ридан НН 65 Ду 200 (Ридан)
  • Тип: разборный пластинчатый теплообменник
  • Применение: отопление, ГВС, вентиляция, технологический нагрев/охлаждение
  • Обслуживание: CIP-промывка, разборная очистка
  • Поставка: по России; быстрый расчёт и ЗИП

Технические характеристики

Макс. температурадо 180 °C
Макс. давлениедо 16 бар
Толщина пластиндо 0,5 мм
Материал пластинAISI 316 / титан
Материал уплотненийNBR / EPDM / FKM
Присоединенияфланцевые / резьбовые
Рабочие средывода, гликоль, технологические растворы
Площадь теплообменапо расчёту
Количество пластинпо расчёту

Точные параметры подтверждаются расчётом и паспортом для выбранной конфигурации.

Материалы и исполнения

КомпонентМатериалПрименение
ПластиныAISI 304/316вода, гликоль, слабоагрессивные среды
ПластиныТитанагрессивные среды, морская вода
УплотненияNBRвода/масла до 110 °C
УплотненияEPDMвода, гликоль, пар до 150 °C
УплотненияFKM (Viton)химические среды, t° до 180 °C

Техническое описание

Теплообменный аппарат Ридан НН 65 Ду 200 - это надежное и эффективное оборудование для систем крупной энергетики. Он легко устанавливается на небольших ТЭЦ и котельных и может передавать энергию в объеме до 12-15 МВТ. Этот теплообменник также применяется в ЦТП для организации закрытых схем отопления и горячего водоснабжения, а также на заводах и производствах, где требуется утилизация большого количества тепловой мощности. Он может использоваться для нагрева растворов и их компонентов при создании эмульсий. Теплообменник Ридан НН 65 Ду 200 имеет следующие параметры теплообмена: рабочая температура от –30 °С до +200 °С, максимальное рабочее давление до 25 бар, а также используемые материалы прокладок - Nitrile, EPDM, Silicone, Viton и материалы пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276. Допустимое количество пластин может быть от 11 до 686 штук. В нашем магазине Вы можете приобрести пластины и уплотнения для этого теплообменного аппарата. Корпус и рабочие узлы установки изготовлены из коррозиестойких и прочных материалов. Все прокладки теплообменника отличаются повышенной износостойкостью. Каждый случай расчета производится индивидуально, чтобы подобрать теплообменное оборудование под Ваш объект. Если у Вас есть вопросы, звоните или оставляйте заявку на нашем сайте. Бренд Ридан - это залог качества и надежности. Приобретайте теплообменник Ридан НН 65 Ду 200 и получайте эффективное решение для Вашей системы.

Области применения

ИТП

отопление и ГВС

ОВиК

вентиляция, кондиционирование

Технологические контуры

нагрев/охлаждение

Рекуперация и утилизация тепла
Промежуточные гликолевые контуры
  • Пищевая промышленность
  • Химическая и нефтегазовая отрасли
  • Энергетика и энергетическое машиностроение
  • Морская и судовая отрасли (титановые пластины)
  • Процессы с повышенными санитарными требованиями

Поставка и гарантии

География: поставки по всей России и СНГ.

Сроки: стандартные позиции — 1–3 дня; специальные исполнения — 2–8 недель.

Документы: паспорт, руководство по эксплуатации, спецификация, сертификаты — по запросу.

Гарантия: 12 месяцев при соблюдении условий эксплуатации.

Аналоги и альтернативы

РазделОписаниеСсылка
Пластинчатые разборные ТОШирокий выбор материалов и конфигурацийПерейти
Пластины и уплотненияЗИП со склада, подбор по моделиПерейти
Кожухотрубные ТОВысокие давления и температурыПерейти
Паяные ТОКомпактные размеры, не требуют обслуживанияПерейти
Реагенты для промывкиЭффективные составы для очисткиПерейти
Установки для промывкиМобильные CIP‑станции и оборудованиеПерейти
Нагреватели для бассейнаПодогрев воды для бассейнов и СПАПерейти

Часто задаваемые вопросы

Какие параметры нужны для подбора?
Состав сред, расход, температуры на входе/выходе, допустимые потери давления, требования к материалам, тип присоединений.
Можно ли увеличить мощность без замены аппарата?
Часто да — добавлением пластин при расчёте гидравлики.
Как выбрать материал уплотнений?
NBR — вода/масла до 110 °C; EPDM — вода, гликоль, пар до 150 °C; FKM — высокие температуры и химически активные среды.
Нужна ли регулярная промывка?
Да, CIP‑промывка 1–2 раза в год сохраняет КПД и предотвращает коррозию.
Сколько пластин нужно?
Количество пластин определяется расчетом по требуемой мощности и ΔT/ΔP.
Можно ли подключить с фланцами?
Да, доступны резьбовые, фланцевые и санитарные присоединения.
Какие документы предоставляются?
Паспорт, руководство по эксплуатации, спецификация; сертификаты материалов — по запросу.
Каковы сроки поставки?
Складские позиции — 1–3 дня; специсполнения — 2–8 недель.
Делаете ли подбор под параметры?
Да, отправьте ТЗ на zakaz@msmteplo.ru — расчёт 30–90 минут.
Можно ли заказать монтаж и наладку?
Да, предоставляем услуги пусконаладки и сервисного обслуживания.
