отопление и ГВС
Описание
Разборный пластинчатый теплообменник для отопления, ГВС, вентиляции и технологического теплообмена. Подберём конфигурацию под ваши параметры (среды, расходы, ΔT, ΔP). Быстрый расчёт, ЗИП со склада, поставка по РФ и СНГ.
85000₽
Наличие: уточняйте
Ключевые характеристики
- Модель: Рычажный фильтр E1
- Тип: разборный пластинчатый теплообменник
- Применение: отопление, ГВС, вентиляция, технологический нагрев/охлаждение
- Обслуживание: CIP-промывка, разборная очистка
- Поставка: по России; быстрый расчёт и ЗИП
Технические характеристики
| Макс. температура | до 180 °C |
|---|---|
| Макс. давление | до 16 бар |
| Толщина пластин | до 0,5 мм |
| Материал пластин | AISI 316 / титан |
| Материал уплотнений | NBR / EPDM / FKM |
| Присоединения | фланцевые / резьбовые |
| Рабочие среды | вода, гликоль, технологические растворы |
| Площадь теплообмена | по расчёту |
| Количество пластин | по расчёту |
Точные параметры подтверждаются расчётом и паспортом для выбранной конфигурации.
Материалы и исполнения
| Компонент | Материал | Применение |
|---|---|---|
| Пластины | AISI 304/316 | вода, гликоль, слабоагрессивные среды |
| Пластины | Титан | агрессивные среды, морская вода |
| Уплотнения | NBR | вода/масла до 110 °C |
| Уплотнения | EPDM | вода, гликоль, пар до 150 °C |
| Уплотнения | FKM (Viton) | химические среды, t° до 180 °C |
Техническое описание

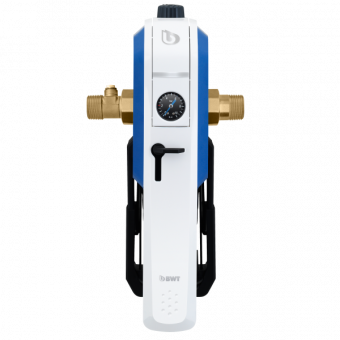

Рычажный фильтр E1 предназначен для очистки питьевых и хозяйственных трубопроводов от нерастворимых механических примесей, фильтрующий элемент способен задерживать частицы размером 90-110 мкм. Установка фильтра обеспечивает защиту трубопроводной системы от аварий и преждевременной коррозии, эффективно очищая воду от таких нерастворимых примесей, как пенька, ржавчина, окалина, мелкие опилки и т. д. Если нужно очистить сильно загрязненную воду, рекомендуется дополнительно устанавливать фильтр-грязевик.
Для заказа доступны комплекты сменных фильтрующих элементов:
Арт. 810386 Сменный фильтр. эл-нт к фильтру Е1/E1 Neu, 100 мк (2 шт.)
Арт. 810376 Сменный фильтр. эл-нт к фильтру Е1/E1 Neu, 30 мк (2 шт.)
Особенности конструкции и принцип работы
Загрязненная вода проходит через фильтрующий элемент, помещенный в съемный картридж, его рекомендуется заменять каждые 6 месяцев для обеспечения высокого качества водоочистки. Прибор оснащен светодиодной индикацией, показывающей степень загрязненности фильтра: красный индикатор мигает каждые 5 секунд после окончания 182 дней использования, это говорит о необходимости замены картриджа.
Фильтр Е1 обладает несколькими особенностями и преимуществами:
- Простота обслуживания и использования. Фильтрующий элемент меняется легко и быстро, порядок действий подробно расписан в прилагаемой инструкции.
- Не требуется установка дополнительных шаровых кранов, рычажный фильтр обеспечивает простую эксплуатацию трубопровода.
- Простота монтажа. Установка фильтра займет минимум времени, простая и эффективная конструкция рассчитана на долгое использование при соблюдении правил эксплуатации.
- Устройство предусматривает встроенный редуктор давления, обеспечивающий его постоянный уровень в системе и отсутствие гидроударов. Уровень давления легко отслеживать при помощи манометра.
Рычажный фильтр рассчитан на очистку только холодной воды, температура не должна превышать 30 градусов. В ней не должно быть химических реагентов и жировых примесей, фильтр не рассчитан на удаление растворимых химических реагентов.
Особенности монтажа и обслуживания
Фильтр требует регулярного обслуживания с заменой картриджа, при сильно загрязненной воде его желательно менять чаще, чем раз в полгода. Светодиодная индикация работает от батареек, они также нуждаются в своевременной замене. При профессиональной установке и соблюдении требований эксплуатации фильтр рассчитан на длительное использование с эффективной водоочисткой. Его установка займет минимум времени.
Характеристики
| Фильтр BWT E1 HWS | Тип | 3/4" | 1" |
|---|---|---|---|
| Условный проход | DN[мм] | 20 | 25 |
| Производительность | м3/час | 2,3 | 3,6 |
| Выходное давление после редукц. клапана | бар | 2 - 6 | |
| Размер ячеек фильтра(PN) | µм | 90 - 110 | |
| Максимальное давление (PN) | бар | 16 | |
| Рабочее давление, мин./макс. | бар | 2/16 | |
| Температура воды, мин./макс. | °C | 5/30 | |
| Окружающая температура, мин./макс. | °C | 5/40 | |
| Монтажная длина без резьбы A | мм | 100 | |
| Монтажная длина с резьбой B | мм | 197 | 199 |
| Общая высота E1 HWS, вкл. гиг. защиту C | мм | 567 | |
| Общая высота E1 HWS D | мм | 398 | |
| Мин. размер от середины трубы до пола E | мм | 480 | |
| Мин. размер от середины трубы до стены | мм | 80 - 120 | |
| Резьба накидной гайки H | G 1?“ | ||
| Вес в рабочем состоянии, прибл. | кг | 4,0 | 4,0 |
Области применения
вентиляция, кондиционирование
нагрев/охлаждение
- Пищевая промышленность
- Химическая и нефтегазовая отрасли
- Энергетика и энергетическое машиностроение
- Морская и судовая отрасли (титановые пластины)
- Процессы с повышенными санитарными требованиями
Поставка и гарантии
География: поставки по всей России и СНГ.
Сроки: стандартные позиции — 1–3 дня; специальные исполнения — 2–8 недель.
Документы: паспорт, руководство по эксплуатации, спецификация, сертификаты — по запросу.
Гарантия: 12 месяцев при соблюдении условий эксплуатации.
Аналоги и альтернативы
| Раздел | Описание | Ссылка |
|---|---|---|
| Пластинчатые разборные ТО | Широкий выбор материалов и конфигураций | Перейти |
| Пластины и уплотнения | ЗИП со склада, подбор по модели | Перейти |
| Кожухотрубные ТО | Высокие давления и температуры | Перейти |
| Паяные ТО | Компактные размеры, не требуют обслуживания | Перейти |
| Реагенты для промывки | Эффективные составы для очистки | Перейти |
| Установки для промывки | Мобильные CIP‑станции и оборудование | Перейти |
| Нагреватели для бассейна | Подогрев воды для бассейнов и СПА | Перейти |
Часто задаваемые вопросы
Какие параметры нужны для подбора?
Состав сред, расход, температуры на входе/выходе, допустимые потери давления, требования к материалам, тип присоединений.
Можно ли увеличить мощность без замены аппарата?
Часто да — добавлением пластин при расчёте гидравлики.
Как выбрать материал уплотнений?
NBR — вода/масла до 110 °C; EPDM — вода, гликоль, пар до 150 °C; FKM — высокие температуры и химически активные среды.
Нужна ли регулярная промывка?
Да, CIP‑промывка 1–2 раза в год сохраняет КПД и предотвращает коррозию.
Сколько пластин нужно?
Количество пластин определяется расчетом по требуемой мощности и ΔT/ΔP.
Можно ли подключить с фланцами?
Да, доступны резьбовые, фланцевые и санитарные присоединения.
Какие документы предоставляются?
Паспорт, руководство по эксплуатации, спецификация; сертификаты материалов — по запросу.
Каковы сроки поставки?
Складские позиции — 1–3 дня; специсполнения — 2–8 недель.
Делаете ли подбор под параметры?
Да, отправьте ТЗ на zakaz@msmteplo.ru — расчёт 30–90 минут.
Можно ли заказать монтаж и наладку?
Да, предоставляем услуги пусконаладки и сервисного обслуживания.
