Разборный пластинчатый теплообменник для отопления, ГВС, вентиляции и технологического теплообмена. Подберём конфигурацию под ваши параметры (среды, расходы, ΔT, ΔP). Быстрый расчёт, ЗИП со склада, поставка по РФ и СНГ.
Наличие: уточняйте
Ключевые характеристики
- Модель: Установка УФ-дезинфекции STERILSYSTEMS S
- Тип: разборный пластинчатый теплообменник
- Применение: отопление, ГВС, вентиляция, технологический нагрев/охлаждение
- Обслуживание: CIP-промывка, разборная очистка
- Поставка: по России; быстрый расчёт и ЗИП
Технические характеристики
| Макс. температура | до 180 °C |
|---|---|
| Макс. давление | до 16 бар |
| Толщина пластин | до 0,5 мм |
| Материал пластин | AISI 316 / титан |
| Материал уплотнений | NBR / EPDM / FKM |
| Присоединения | фланцевые / резьбовые |
| Рабочие среды | вода, гликоль, технологические растворы |
| Площадь теплообмена | по расчёту |
| Количество пластин | по расчёту |
Точные параметры подтверждаются расчётом и паспортом для выбранной конфигурации.
Материалы и исполнения
| Компонент | Материал | Применение |
|---|---|---|
| Пластины | AISI 304/316 | вода, гликоль, слабоагрессивные среды |
| Пластины | Титан | агрессивные среды, морская вода |
| Уплотнения | NBR | вода/масла до 110 °C |
| Уплотнения | EPDM | вода, гликоль, пар до 150 °C |
| Уплотнения | FKM (Viton) | химические среды, t° до 180 °C |
Техническое описание

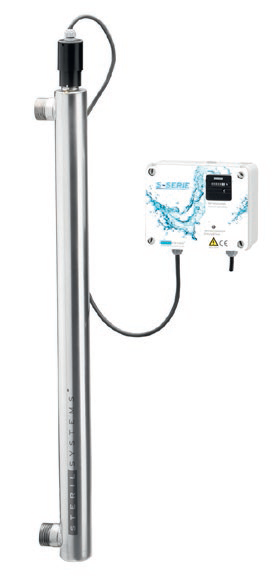

УСТРОЙСТВА S-SERIE
Если необходима надежная стерилизация питьевой воды или воды для технических целей, рыбоводства, водоемов или ванн, рекомендуется применение устройств S-Serie от STERILSYSTEMS. Простой принцип действия и удобство управления обеспечивают высокую безопасность операций, направленных на уничтожение нежелательных микробов. Коротковолновое УФ-излучение (UVC) гарантирует сохранение в воде всех ценных минералов. Установка в существующие системы и напорные линии чрезвычайно проста, устройство готово к подключению к электросети.
Конструкция
STERILSYSTEMS производит свои устройства из высококачественной нержавеющей стали с превосходной поверхностью. Поэтому изделия соответствуют самым строгим гигиеническим требованиям. UVC-излучатели с защитными трубками встроены в корпус, при этом исключаются потери давления. Электроника для управления и контроля, включая индикаторы, размещена в блоке управления. Устройства S-Serie присоединяются с использованием внешней резьбы. В случае неисправности излучателя загорается соответствующий световой индикатор.
Высокопроизводительные излучатели гарантируют очень долгий срок службы при постоянной выходной мощности. Замена излучателя может быть легко выполнена клиентом без дополнительных затрат на техническое обслуживание и без необходимости отключать воду.
Single emitter systems 30S - 40S | Системы с одним излучателем 30S – 40S |
Multiple emitter systems 80S - 1040S | Системы с несколькими излучателями 80S – 1040S |
Характеристики
| ТИП | 30S | 40S | 80S |
|---|---|---|---|
| Присоединительный размер DN, мм | 3/4" | 1" | 1 1/2" |
| Номинальная производительность (при дозе УФ-облучения 40мДж/см2), м3/час | 1,2 | 2,4 | 4,6 |
| Срок службы УФ-излучателей, час | 9000 | ||
| Количество сменных УФ-излучателей, шт | 1 | 1 | 2 |
| Мощность УФ-излучения, Вт | 30 | 40 | 80 |
| Габаритные размеры установки, диаметр/длина, мм | 60/510 | 60/920 | 135/920 |
| Артикул | 46WE400020 | 46WE400030 | 46WE400020 |
| Запасные части | |||
| УФ-излучатели | 46SA043501 | 46SA084001 | 46SA084001 |
| Защитные кожухи | 45Q0048500 | 45Q0090000 | 45Q0090000 |
Области применения
вентиляция, кондиционирование
нагрев/охлаждение
- Пищевая промышленность
- Химическая и нефтегазовая отрасли
- Энергетика и энергетическое машиностроение
- Морская и судовая отрасли (титановые пластины)
- Процессы с повышенными санитарными требованиями
Поставка и гарантии
География: поставки по всей России и СНГ.
Сроки: стандартные позиции — 1–3 дня; специальные исполнения — 2–8 недель.
Документы: паспорт, руководство по эксплуатации, спецификация, сертификаты — по запросу.
Гарантия: 12 месяцев при соблюдении условий эксплуатации.
Аналоги и альтернативы
| Раздел | Описание | Ссылка |
|---|---|---|
| Пластинчатые разборные ТО | Широкий выбор материалов и конфигураций | Перейти |
| Пластины и уплотнения | ЗИП со склада, подбор по модели | Перейти |
| Кожухотрубные ТО | Высокие давления и температуры | Перейти |
| Паяные ТО | Компактные размеры, не требуют обслуживания | Перейти |
| Реагенты для промывки | Эффективные составы для очистки | Перейти |
| Установки для промывки | Мобильные CIP‑станции и оборудование | Перейти |
| Нагреватели для бассейна | Подогрев воды для бассейнов и СПА | Перейти |
Часто задаваемые вопросы
Какие параметры нужны для подбора?
Состав сред, расход, температуры на входе/выходе, допустимые потери давления, требования к материалам, тип присоединений.
Можно ли увеличить мощность без замены аппарата?
Часто да — добавлением пластин при расчёте гидравлики.
Как выбрать материал уплотнений?
NBR — вода/масла до 110 °C; EPDM — вода, гликоль, пар до 150 °C; FKM — высокие температуры и химически активные среды.
Нужна ли регулярная промывка?
Да, CIP‑промывка 1–2 раза в год сохраняет КПД и предотвращает коррозию.
Сколько пластин нужно?
Количество пластин определяется расчетом по требуемой мощности и ΔT/ΔP.
Можно ли подключить с фланцами?
Да, доступны резьбовые, фланцевые и санитарные присоединения.
Какие документы предоставляются?
Паспорт, руководство по эксплуатации, спецификация; сертификаты материалов — по запросу.
Каковы сроки поставки?
Складские позиции — 1–3 дня; специсполнения — 2–8 недель.
Делаете ли подбор под параметры?
Да, отправьте ТЗ на zakaz@msmteplo.ru — расчёт 30–90 минут.
Можно ли заказать монтаж и наладку?
Да, предоставляем услуги пусконаладки и сервисного обслуживания.
