Теплообменник типа «труба в трубе»: конструкция, расчёт, применение
Аппарат для вязких сред, шламов и кристаллизующихся продуктов. Конструкция «теплообменник в трубе», расчёт LMTD, секции до 40 м², рабочее давление до 16 МПа. Подбор под технологию заказчика.
Содержание
Конструкция и принцип работы
Два соосных канала, противоток, простая геометрия для тяжёлых сред

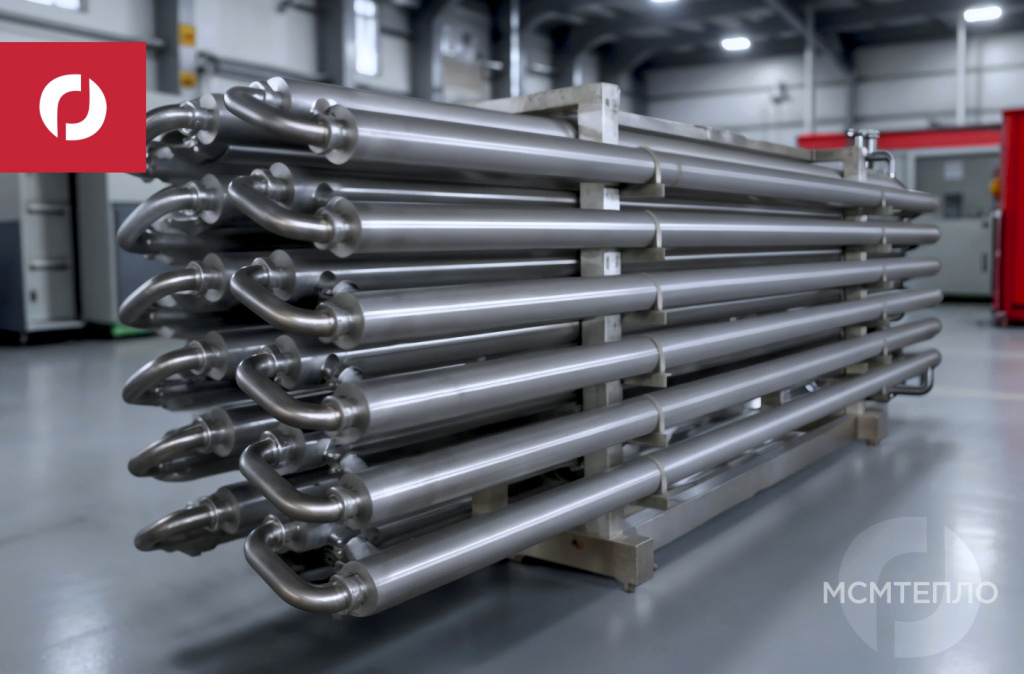

«Труба в трубе» — коаксиальная пара: внутренняя труба (продукт) и наружная (теплоноситель). Секции через калачи, пакет 2–6 м. Площадь 0,5–40 м², 1–12 секций. Противоток даёт максимальный LMTD. КПД 88–94 % — ниже пластинчатого, но компенсируется простотой и устойчивостью к загрязнениям.
Основные элементы
Внутренняя труба
Ø 25–159 мм, ГОСТ 9941 (нерж.) или ГОСТ 8732 (углерод.). Стенка 3–8 мм. Контакт с продуктом.
ПРОДУКТНаружная труба
Обечайка Ø 57–219 мм, зазор 15–30 мм. Сталь 20 или 12Х18Н10Т. Несёт теплоноситель: пар, вода, масло.
ТЕПЛОНОСИТЕЛЬКалачи и фланцы
U-отводы соединяют секции. Фланцы ГОСТ 33259 на Ру 1,6–10 МПа. Прокладки: паронит, спирально-навитые, графит.
ОБВЯЗКАТипы и исполнения по ГОСТ Р 55601
Разборные, неразборные, многопоточные, оребрённые — выбор под технологию
Российские заводы (ТТАИ, РИДАН, ЭТРА, «Курганхиммаш») выпускают аппараты по ГОСТ Р 55601-2013. Шесть конструктивных типов под разные задачи.
1. Однопоточный разборный
База: одна внутренняя труба, фланцы, лёгкая разборка для чистки. Площадь 1–15 м². Применение: чистые продукты, малотоннаж.
БАЗОВЫЙ2. Однопоточный неразборный
Сварка, без фланцев. Дешевле на 25–35 %. Для типовых задач без частой чистки. Срок 15–20 лет.
ЭКОНОМ3. Многопоточный
4–7 внутренних труб в одной обечайке. Компактнее в 3–5 раз. Для больших расходов продукта.
КОМПАКТНЫЙ4. С оребрённой трубой
Продольные рёбра на внутренней трубе. Применяется, когда α в межтрубном пространстве сильно меньше, чем внутри (воздух/газ снаружи).
ОРЕБРЁННЫЙ5. С внутренними вставками
Спиральная лента для турбулизации потока. Повышает K на 30–60 %. Для вязких жидкостей при ламинарном течении.
ТУРБОВСТАВКИ6. С рубашкой обогрева
Наружная труба — паровая рубашка с конденсатоотводчиком. Для битума, мазута М-100, парафинов. Пар до 250 °C, 1,6 МПа.
ПАРОВАЯТехнические характеристики
Диапазон параметров серийных аппаратов российского производства
Типовой ряд по ГОСТ Р 55601
| Тип | F, м² | Ø внутр. | Ø нар. | L, м | Масса |
|---|---|---|---|---|---|
| ТТ-0,5/3 | 0,5 | 57×4 | 108×4 | 3 | 45 кг |
| ТТ-1,5/3 | 1,5 | 89×4 | 133×4 | 3 | 78 кг |
| ТТ-3,0/6 | 3,0 | 108×4 | 159×4,5 | 6 | 135 кг |
| ТТ-6,5/6 | 6,5 | 159×6 | 219×6 | 6 | 240 кг |
| ТТ-15/6 | 15 | 219×6 | 325×8 | 6 | 620 кг |
| ТТ-40/6 | 40 | 4×89×4 | 325×8 | 6 | 980 кг |
Материалы по средам
| Среда | Внутр. труба | Прокладки |
|---|---|---|
| Вода, пар-вода | Сталь 20 | Паронит ПОН-Б |
| Пищевые продукты | 12Х18Н10Т (AISI 304) | EPDM, силикон |
| Кислоты, щёлочи | 10Х17Н13М2Т (AISI 316Ti) | PTFE, графит |
| Нефть, мазут | Сталь 20, 09Г2С | Спирально-навитые |
| Морская вода | Титан Grade 2 | PTFE, графит |
| Аммиак, фреоны | 09Г2С, 12Х18Н10Т | Спирально-навитые |
«Труба в трубе» vs пластинчатый и кожухотрубный
Где выигрывает коаксиальная схема, а где её лучше не ставить
Выбор определяется тремя факторами: характером сред, тепловой нагрузкой и условиями обслуживания. Каждый тип занимает свою нишу.
«Труба в трубе» сильна, когда:
- Высокое рабочее давление (свыше 4,0 МПа — пластины уже не годятся)
- Высокая температура (свыше 200 °C — резиновые уплотнения умирают)
- Вязкие среды: мазут, битум, патока, концентрированные растворы
- Кристаллизующиеся жидкости, шламы, продукты с включениями до 5–8 мм
- Малая тепловая нагрузка (10–500 кВт) — невыгодно ставить большой кожухотрубный
- Жёсткие требования по герметичности (нет уплотнений на тракте продукта)
«Труба в трубе» проигрывает, когда:
- Тепловая нагрузка свыше 1–2 МВт — длина аппарата становится огромной
- Чистые маловязкие среды без давления — пластинчатый в 5–10 раз компактнее
- Жёсткие ограничения по габаритам в плане (для длинной секции нужно 6+ м)
- Нужен очень малый температурный подход (Δt < 3 °C) — не хватит площади
- Большой расход теплоносителя при низком перепаде температур
- Бюджет ограничен, а среды позволяют поставить ПТО
| Параметр | Труба в трубе | Пластинчатый | Кожухотрубный |
|---|---|---|---|
| Площадь, м² | 0,5–40 | 0,1–2500 | 3–5000 |
| Макс. P, МПа | 16 | 4–10 | 25 |
| Макс. T, °C | 350 | 180–225 | 600 |
| K, Вт/(м²·К) | 300–1200 | 3000–7000 | 500–2500 |
| Цена, ₽/м² | 25–60 тыс. | 15–35 тыс. | 40–120 тыс. |
| Загрязнённые среды | Отлично | Плохо | Хорошо |
Расчёт теплообменника «труба в трубе»
Методика по ГОСТ 33784-2016. Площадь, длина, гидравлика
Расчёт в три этапа: тепловой, конструктивный, гидравлический. Базовое уравнение: Q = K · F · Δt_ср.
Формулы
Нагрузка: Q = G · c · (t_вх − t_вых). Для воды c = 4187, мазута 1850–2100, нефти 2000–2200 Дж/(кг·К).
LMTD: Δt_ср = (Δt_б − Δt_м) / ln(Δt_б / Δt_м). Для противотока F_t = 1,0.
K: 1/K = 1/α₁ + δ/λ + 1/α₂. На практике вода — 600–1200, масло — 300–600, пар-вода — 1000–2000 Вт/(м²·К).
Площадь: F = Q / (K · Δt_ср · 1,15). Запас 1,15 на загрязнения.
Калькулятор площади теплообменника «труба в трубе»
Нужен подбор по вашему ТЗ?
Пришлите параметры процесса — инженер пересчитает площадь, длину, гидравлику и подберёт типоразмер
Сферы применения
Отрасли, где «труба в трубе» работает лучше альтернатив
Нефтепереработка
Нагрев и охлаждение нефти, мазута, газойля, битума. До 350 °C и 10 МПа. Подогрев сырой нефти перед сепарацией, охлаждение перед резервуарным парком на УПН, УПСВ, мини-НПЗ.
НЕФТЕГАЗПищевая промышленность
Пастеризация вязких продуктов: томатная паста, патока, пюре, шоколад, сгущёнка. Чистка по CIP. AISI 304/316, полировка Ra ≤ 0,8. Соответствие ТР ТС 021/2011.
ПИЩЕВКАХимия и фармацевтика
Охлаждение реакторов, нагрев кислот и щелочей. Сварная конструкция без уплотнений на тракте продукта — нет протечек агрессивных сред. Hastelloy, никелевые сплавы по среде.
ХИМИЯТЭЦ и котельные
Маслоохладители турбин, охладители проб пара, подогреватели подпитки. Давление до 10 МПа, длительный ресурс. Дешевле точечного кожухотрубного в 2–3 раза.
ЭНЕРГЕТИКАЖКХ и теплосети
Догреватели ГВС в ИТП малых зданий, подогреватели сетевой воды до 5 МВт. Альтернатива пластинчатым при грязной среде (открытая ГВС со шламом).
ТЕПЛОСЕТИХолодильная техника
Аммиачные и фреоновые системы: переохладители конденсата, испарители оборотной воды. Герметичность сварной конструкции критична — утечка хладагента дороже самого аппарата.
ХОЛОДМонтаж и обвязка
Требования по СНиП и опыт эксплуатации
Монтаж горизонтальный или вертикальный. Для конденсаторов и газовыделения — вертикально, подача снизу вверх. Для жидкостей — горизонтально, уклон 1–3° для дренажа.
Чек-лист монтажа
| Этап | Требования |
|---|---|
| Опоры | Жёсткость, запас по нагрузке ×1,3 (СП 28.13330) |
| Расстояние от стен | ≥ 0,8 м с одной стороны для обслуживания |
| Свободное место под секциями | 1,5–2 длины секции для выемки внутренней трубы |
| Дренаж и воздушник | Обязательно в нижней и верхней точках обоих контуров |
| Изоляция | Базальт или ППУ; T поверхности ≤ 45 °C |
| КИПиА | Манометры и термометры на входе/выходе обоих контуров |
| Гидроиспытание | 1,25 × рабочее давление, ≥ 10 мин (ГОСТ 33257) |
Минимальная обвязка
Задвижки на входе/выходе обоих контуров, обратный клапан на напорной линии, регулирующий и предохранительный клапаны. Для пара — конденсатоотводчик; для воды и масла — циркуляционный насос.
Эксплуатация и чистка
Регламент ТО, методы очистки, типовые отказы
ТО проще, чем у пластинчатого и кожухотрубного: минимум подвижных частей и уплотнений, простая геометрия поверхности.
Регламентные работы
| Периодичность | Работа |
|---|---|
| Ежемесячно | Контроль ΔP, температур, протечек по фланцам (15–20 мин) |
| Раз в 6 мес | Подтяжка фланцев, осмотр изоляции (1–2 ч) |
| Раз в 1–2 года | Химпромывка (CIP) от отложений (4–8 ч) |
| Раз в 3–5 лет | Механическая чистка через разборку (1–2 смены) |
| Раз в 5–8 лет | Замена прокладок фланцев (1 смена) |
| Раз в 10–15 лет | Ревизия с дефектоскопией внутренних труб (2–3 смены) |
Методы чистки
Химическая (CIP)
Циркуляция 3–5 % азотной или лимонной кислоты при 50–60 °C, 2–4 ч. Снимает накипь, ил, биоплёнку до 1 мм. Без разборки.
БЕЗ РАЗБОРКИМеханическая
Разборка секций, прочистка ёршом, гидроабразив 100–200 бар. Для отложений свыше 2 мм, кокса, парафинов.
РАЗБОРКАГидродинамическая
Вода 500–1500 бар через сопла. Снимает большинство отложений без разборки. Требует штатных «лючков» в торцах.
ВЫСОКОЕ ДАВЛЕНИЕТиповые отказы
| Симптом | Причина и действие |
|---|---|
| Падение мощности 20–30 % | Отложения; химическая или механическая чистка |
| Рост ΔP вдвое | Накипь, парафины, шлам; CIP или разборка |
| Протечки по фланцам | Усталость прокладок; замена и подтяжка |
| Перемешивание сред | Свищ во внутренней трубе; опрессовка, замена секции |
| Вибрация и шум | Кавитация, гидроудары; снизить расход |
Частые вопросы
Чем «труба в трубе» лучше пластинчатого?
Давлением до 16 МПа (против 4), температурой до 350 °C (против 180) и устойчивостью к загрязнениям. Для чистых сред при давлении до 4 МПа пластинчатый компактнее в 5–10 раз. «Труба в трубе» выигрывает на мазуте, битуме, шламе, кристаллизующихся растворах.
Какую площадь ставить для 10 м³/ч воды с 20 до 70 °C?
Q = 10·1000·4,19·50/3600 ≈ 581 кВт. При греющей воде 110/80 °C LMTD ≈ 47 °C, K ≈ 800. F ≈ 13,5 м². Подходит ТТ-15/6. Точный расчёт по ТЗ: 8-800-302-58-75.
Подходит ли для морской воды?
Только из титана Grade 2 или дуплексных сталей (1.4462). Углеродистая корродирует за полгода. Обычная нержавеющая 12Х18Н10Т подвержена точечной коррозии при хлоридах свыше 100 мг/л. Титан служит свыше 30 лет.
Какой размер твёрдых включений допустим?
Не более 1/4 от внутреннего диаметра трубы. Для Ø 89×4 — частицы до 20 мм; для Ø 159×6 — до 35 мм. Для шламов и кристаллов поддерживается скорость 1,5–2,5 м/с против осаждения.
Сколько стоит аппарат 10 м²?
Цена 2026: углеродистая сталь — 250–600 тыс. руб. (ТТ-10/6). Нержавеющая — +60–80 % (400 тыс.–1 млн руб.). Титан — +250–300 % (свыше 1,2 млн руб.). Точная цена по ТЗ: zakaz@msmteplo.ru.
Какой срок изготовления?
Углеродистая сталь — 25–40 рабочих дней; нержавеющая — 40–60; титан — 60–90. Аппараты до 6,5 м² бывают в наличии у крупных дистрибьюторов.
Один большой блок или несколько маленьких?
По цене дешевле один блок (экономия 15–25 % на металле). По эксплуатации выгоднее два параллельных по 50 % мощности — при чистке одного второй работает. Для непрерывных производств — два, для типовых задач один.
Можно ли использовать как испаритель или конденсатор?
Да, классическое применение. Серийно выпускаются конденсаторы пара, испарители аммиачных и фреоновых систем, переохладители. Важно правильное расположение и наличие гидрозатвора.
Какие российские заводы их производят?
По ГОСТ Р 55601: ТТАИ (Тамбов), РИДАН (Нижний Новгород), ЭТРА (Подольск), «Курганхиммаш», «Уралхиммаш». Для типовых задач — сопоставимое качество. Для спецусловий выбор сужается до 2–3 заводов.
