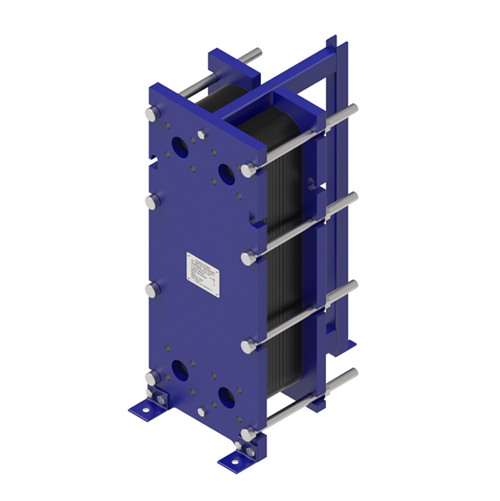

Пластинчатый теплообменник ТАР-0,15

Описание модели

Пластинчатый теплообменник ТАР-0,15 представляет собой разборную конструкцию, применяемую в системах отопления, ГВС и промышленных технологических процессах. Конструктивная особенность устройства заключается в наличии вариантов пластин с различной геометрией гофры — жестких типов В и мягких типов Н. Выбор конкретного профиля пластины производится в ходе поверочного расчета с учетом требуемого режима работы. Этот подход позволяет инженерам оптимизировать тепловой расчет оборудования, обеспечивая баланс между высоким коэффициентом теплопередачи и минимальными гидравлическими потерями в контуре.

Пластинчатый теплообменник ТАР-0,15 оснащается патрубками двух типоразмеров — 50 и 80 мм, что обеспечивает возможность интеграции оборудования в контуры различной производительности. Данный конструктивный подход позволяет оптимизировать гидравлическое сопротивление системы, поддерживая баланс между пропускной способностью и перепадом давления. Внутри теплообменного аппарата применяется пакет пластин, включающий элементы различных типов. Подобная конфигурация расширяет диапазон параметров для поверочного расчета, позволяя адаптировать устройство под конкретные тепловые нагрузки — от решений с минимальными габаритами до агрегатов с повышенной мощностью.

В конструкции модели ТАР-0,15 применены листы из нержавеющей стали марок AISI 304/316, а уплотнительные элементы изготовлены из EPDM, Viton или NBR. Такая комбинация материалов гарантирует стойкость к коррозии и расширяет перечень допустимых теплоносителей, куда входят вода, пар и различные технологические жидкости.
