Пластинчатые разборные теплообменники ТАР
Разборные теплообменники ТАР
ТАР — разборные пластинчатые теплообменники отечественного ряда: в разделе модели ТАР-0,04, ТАР-0,08, ТАР-0,15, ТАР-0,4, ТАР-0,4.1 и ТАРС-0,2, всего 6 позиций, цены от 66187 до 87825 ₽. Число в марке (0,04; 0,08; 0,15; 0,2; 0,4) отражает типоразмер и площадь пластины в квадратных метрах, что напрямую связано с производительностью аппарата.

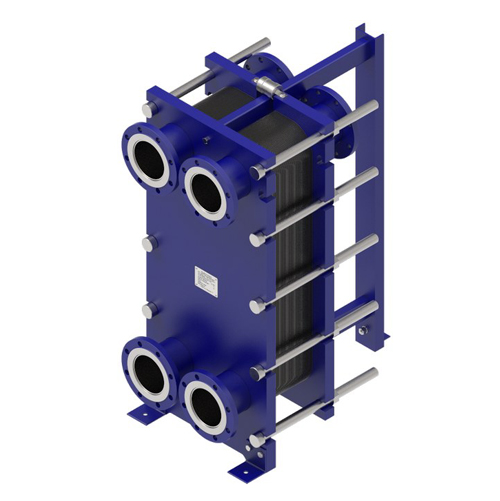

Конструкция разборная: пакет гофрированных пластин зажат между неподвижной и прижимной плитами на направляющих, прокладки формируют изолированные каналы для двух сред. Встречное движение теплоносителей через тонкую стенку даёт высокий коэффициент теплопередачи. Индекс С в марке ТАРС обозначает исполнение пакета, а приписка .1 (ТАР-0,4.1) — вариант комплектации того же типоразмера.
Применяют ТАР в отоплении, ГВС, холодоснабжении и технологических контурах небольшой и средней мощности. Подбор ведут от теплового расчёта по средам, расходам и температурам. Разборная схема удобна на жёсткой воде: пакет раскрывают, очищают от накипи и меняют прокладки, а при росте нагрузки добавляют пластины в пределах вместимости рамы.
- Площадь пластины: отражена в марке — от 0,04 до 0,4 м², что задаёт производительность.
- Тепловая мощность: ориентировочно от нескольких кВт у ТАР-0,04 до сотен кВт у ТАР-0,4 при полном пакете.
- Температура среды: обычно до 150 °C с прокладками EPDM.
- Рабочее давление: как правило до 16 бар.
- Материал пластин: нержавеющая сталь AISI 304 или 316.
- Прокладки: EPDM для воды, NBR для нефтепродуктов и масел.
Что означает число в марке ТАР?
Оно указывает площадь одной пластины в квадратных метрах: ТАР-0,04 — 0,04 м², ТАР-0,4 — 0,4 м². Чем больше площадь пластины и число пластин в пакете, тем выше мощность аппарата. Поэтому марка помогает сразу оценить класс типоразмера ещё до детального расчёта.
Чем ТАРС отличается от ТАР?
Буква С обозначает исполнение аппарата — как правило, отличие в схеме компоновки или профиле пластины при том же принципе работы. На выбор это влияет через тепловую характеристику, поэтому конкретную модель уточняют по расчёту, а не только по внешнему сходству обозначений.
