Чистка пластинчатого теплообменника
Чистка пластинчатого теплообменника
Химическая, гидромеханическая и комбинированная очистка ПТО. Регламенты, реагенты, сроки и стоимость работ 2026 года. Восстановление КПД до 98% и продление ресурса аппарата.
Содержание
Признаки того, что ПТО пора чистить
Прямые и косвенные показатели загрязнения
Загрязнение пластин — естественный процесс при эксплуатации ПТО. Карбонатная накипь, биоплёнки, продукты коррозии и взвеси оседают на гофрах, сужая каналы и снижая теплопередачу. Своевременная диагностика по четырём параметрам позволяет назначить чистку до падения КПД ниже 75–80%.
Рост перепада давления
Падение давления увеличилось на 25–40% от паспортного. Каналы заужены отложениями. Контроль — манометры на штуцерах.
Прямой признакСнижение тепловой мощности
Температура нагрева вторичного контура упала на 4–8°C при штатных расходах. Учитываем по тепловычислителю.
Прямой признакСрабатывание защит котла
Котёл уходит в защиту по перегреву. Растёт температура обратки. Признак характерен для ИТП и ЦТП.
Косвенный признакЖалобы на температуру ГВС
Падение температуры горячей воды ниже 55°C по СанПиН в часы пикового водоразбора (07:00–09:00, 19:00–22:00).
Косвенный признакРегламент производителя
Alfa Laval, ЭТРА, РИДАН, Funke, Kelvion рекомендуют промывку ГВС каждые 24–36 мес, отопления — 36–60 мес.
Плановое ТОТепловизионный контроль
Неравномерный нагрев корпуса: верх горячее на 10–15°C — застой в нижних каналах. Диагностика без остановки.
Метод диагностикиДва основных метода: химия или механика
Сравнение CIP-промывки и разборной чистки
Чистка ПТО выполняется двумя разными методами. Выбор зависит от типа загрязнения, доступа к аппарату и графика плановой остановки. На крупных объектах применяется комбинированный подход.
Химическая промывка (CIP)
- Без разборки — циркуляция реагента через штуцеры
- Длительность 4–8 часов на стадию
- Эффективна против карбоната, оксидов железа, биоплёнки
- Стоимость на 30–50% ниже механической
- Не требует демонтажа уплотнений
- Подходит для паяных и сварных ПТО
- Не справляется с твёрдыми сульфатами и силикатами
Гидромеханическая (разборная)
- Полная разборка пакета, чистка каждой пластины
- Длительность 1–3 дня
- Удаляет любые отложения, включая силикаты
- Возможна инспекция пластин и уплотнений
- Требует замены уплотнений (15–25% стоимости)
- Только для разборных ПТО
- Гарантия восстановления КПД 95–98%
Химическая промывка ПТО
Технология CIP (Cleaning In Place), реагенты, режимы
CIP-промывка — стандарт для ПТО ГВС и отопления в МКД, ИТП, котельных, на пищевых производствах. Аппарат остаётся на месте, к штуцерам подключается мобильная установка с насосом, тэном и баком 80–500 л. Реагент циркулирует под давлением 2–4 бара при 50–70°C.
Этапы CIP-процедуры
| Этап | Состав | T, °C | Время | Назначение |
|---|---|---|---|---|
| 1. Предпромывка | Техническая вода | 20–40 | 15–30 мин | Удаление шлама, взвесей, мехчастиц |
| 2. Кислотная стадия | 5–10% раствор кислоты (соляная, лимонная, сульфаминовая) | 50–65 | 2–4 часа | Растворение карбонатной накипи и оксидов |
| 3. Промежуточное ополаскивание | Чистая вода | 20–40 | 15–30 мин | Удаление остатков кислоты |
| 4. Нейтрализация | 0,5–1% раствор щёлочи (NaOH, Na2CO3) | 40–60 | 30–60 мин | Доведение pH до 7–9, защита от коррозии |
| 5. Финальная промывка | Техническая вода | 20–40 | 30–45 мин | Удаление щёлочи и продуктов реакции |
| 6. Контроль pH | Индикатор / pH-метр | — | 5–10 мин | Подтверждение нейтральности промывного раствора |
Реверс циркуляции — обязательный приём
Каждые 30–45 минут на кислотной стадии меняйте направление циркуляции. Это разрыхляет отложения с двух сторон и удваивает эффективность. На CIP-станциях для этого есть переключающие краны или реверсивный насос.
Применяемые кислоты
Лимонная
8–12%, до 60°C. Самый безопасный реагент. Подходит для AISI 304/316 и медных паяных Alfa Laval CB / Swep. Биоразлагаема.
Сульфаминовая
4–8%, 50–65°C. Промышленный стандарт для отопления и ГВС. Низкая агрессия. Не оставляет хлоридов.
Соляная (HCl)
5–10%, до 50°C. Самая агрессивная. Только с ингибиторами. НЕ для титана и Ni-Cr сталей: межкристаллитная коррозия.
Гидромеханическая (разборная) чистка
Полная разборка пакета пластин с механической обработкой
Метод применяется для разборных ПТО типов РИДАН НН, ЭТРА, Alfa Laval M/T/TS, Funke FP, Kelvion NT, Sondex S. Аппарат раскрывается по шпилькам, пластины обрабатываются по отдельности. Метод трудоёмкий, но гарантирует удаление любых отложений.
Последовательность работ при разборке
- Отсечка и сброс давления: закрываем арматуру обоих контуров, сбрасываем теплоноситель, контролируем нулевое давление.
- Демонтаж патрубков: отсоединяем трубопроводы, заглушаем штуцеры от попадания мусора.
- Замер длины пакета: размер «А» по паспорту — ключевой параметр для последующей сборки.
- Раскручивание шпилек: крест-накрест, не более 5 мм за оборот, без перекоса нажимной плиты.
- Извлечение пластин: по одной с маркировкой номеров в порядке сборки.
- Механическая обработка: синтетическая щётка или капроновый ёрш под струёй воды 2–4 бара. Металл и абразивы запрещены.
- Химическая обработка: погружение в ванну 5–10% кислоты на 1–4 часа для плотных отложений.
- Замена уплотнений: NBR 5–8 лет, EPDM 8–12 лет, Viton 10–15 лет. При снятии часто рвутся.
- Опрессовка: 1,3 × Pраб минимум 15 минут.
- Запуск: постепенное заполнение с удалением воздуха через автоматические воздухоотводчики.
Что НЕЛЬЗЯ делать при ручной чистке
Не использовать металл
Никаких стальных щёток и скребков. Микроцарапины разрушают пассивирующий слой AISI 316 и ускоряют коррозию в 5–10 раз.
Не превышать давление струи
Мойка свыше 80 бар деформирует тонкие пластины 0,4–0,8 мм и нарушает геометрию гофр. Достаточно 30–50 бар.
Не пересушивать уплотнения
NBR и EPDM становятся хрупкими при сушке. Храните в тени, монтируйте в течение 24–48 часов.
Соблюдайте маркировку
Пластины в пакете чередуются (левая/правая). Произвольный порядок обнулит теплопередачу.
Полный регламент работ
Сводный чек-лист этапов от вызова до запуска
Стандартный сервис ПТО 100–500 кВт занимает у бригады из 2 инженеров от 6 до 16 часов и состоит из 12 контрольных этапов. Ниже — сводный регламент работ подразделений МСМТепло.
| № | Этап | Длительность | Кто выполняет |
|---|---|---|---|
| 1 | Диагностика и согласование акта осмотра | 30–60 мин | Инженер-сервисник |
| 2 | Отключение, отсечка, сброс давления | 20–40 мин | Бригада 2 чел |
| 3 | Установка CIP-станции или подготовка к разборке | 30–90 мин | Бригада 2 чел |
| 4 | Промывка / разборка пакета пластин | 2–8 часов | Бригада 2 чел |
| 5 | Механическая чистка пластин (если разбирали) | 3–12 часов | Бригада 2 чел |
| 6 | Замена уплотнений и стяжных шпилек | 1–3 часа | Инженер-сервисник |
| 7 | Сборка аппарата, контроль размера «А» | 1–2 часа | Бригада 2 чел |
| 8 | Опрессовка и проверка герметичности | 30–60 мин | Инженер-сервисник |
| 9 | Заполнение системы и удаление воздуха | 30–60 мин | Инженер-сервисник |
| 10 | Пуско-наладка, выход на режим | 1–2 часа | Инженер-сервисник |
| 11 | Контрольный замер dP и Δt, оформление протокола | 30–60 мин | Инженер-сервисник |
| 12 | Сдача работ заказчику, акт КС-2 | 20–40 мин | Инженер-сервисник |
Реагенты и расходники
Что закладывать в смету перед сервисом
Комплект расходников закупается заранее по спецификации производителя. Экономия оборачивается повторным сервисом через 6–12 месяцев вместо штатных 24–36.
Базовая комплектация выезда
CIP-станция мобильная
Бак 80–500 л, насос 1,5–7,5 кВт, тэн 6–18 кВт, реверсивная обвязка. Аренда 4–8 тыс. ₽/сутки.

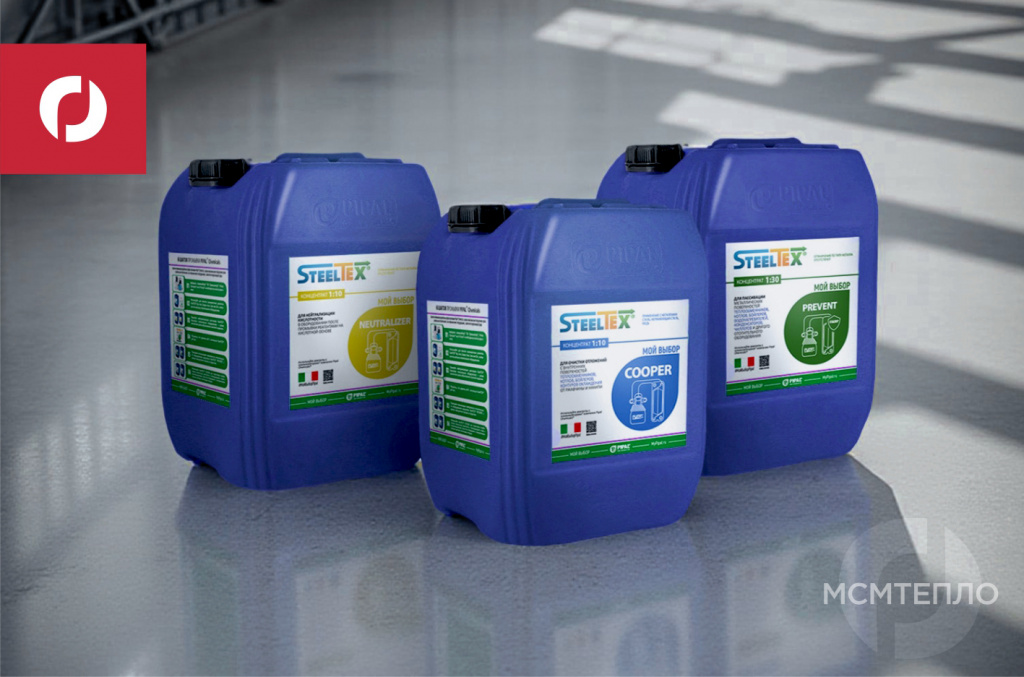

Комплект реагентов
Кислота 5–50 кг, NaOH 1–10 кг, ингибитор 0,5–5 л, индикаторы pH. На ПТО 100 кВт — 4–12 тыс. ₽.
Ремкомплект уплотнений
NBR/EPDM/Viton по паспорту. ПТО 50 кВт — 8–25 тыс. ₽, 200 кВт — 25–60 тыс. ₽, 500 кВт — 40–120 тыс. ₽.
Стяжные шпильки
Замена при коррозии резьбы. 4–12 шт. Комплект 3–15 тыс. ₽. Оцинковка или AISI 304.
КИП и приборы
Манометры 0–10 бар, pH-метр, контактный термометр, штангенциркуль для размера «А».
СИЗ и защита
Кислотостойкие перчатки, очки, респиратор B-K, фартук ПВХ. Аварийный душ. Обязательны по ОТ.
Нужна чистка ПТО на объекте?
Сервисная бригада с CIP-станцией приедет в течение 24–48 часов. Расчёт сметы по фото и паспорту аппарата — бесплатно
Стоимость и сроки чистки ПТО
Ориентиры рынка РФ 2026 года
Стоимость зависит от мощности ПТО, степени загрязнения, метода и логистики. Ниже — диапазоны для Москвы и крупных городов РФ на 2026 год. В отдалённых регионах +15–35% за командировочные.
| Мощность ПТО | CIP-промывка | Разборная чистка | Длительность работ |
|---|---|---|---|
| До 50 кВт (квартирный, частный дом) | 12 000–22 000 ₽ | 28 000–45 000 ₽ | 4–8 часов |
| 50–200 кВт (ИТП МКД, малый ТРЦ) | 22 000–48 000 ₽ | 55 000–110 000 ₽ | 6–14 часов |
| 200–500 кВт (ЦТП, бизнес-центр) | 48 000–95 000 ₽ | 110 000–240 000 ₽ | 10–24 часа |
| 500–1000 кВт (производство, котельная) | 95 000–180 000 ₽ | 240 000–480 000 ₽ | 16–36 часов |
| Свыше 1000 кВт (промышленность) | от 180 000 ₽ | от 480 000 ₽ | 2–4 суток |
Что входит в стоимость
Выезд и работа бригады
2 инженера с допусками 4 группы и аттестацией Ростехнадзора. Транспорт в радиусе 100 км — включены.
CIP-станция или инструмент
Мобильная установка для химпромывки или комплект ключей и динамометров для разборной чистки. Оборудование собственное.
Реагенты в базовом объёме
Кислота и щёлочь по расчёту на типоразмер. Дополнительный объём при сильном загрязнении согласуется отдельно.
Протокол и гарантия
Протокол ввода/вывода с фактическими dP и Δt, акт работ, гарантия 12 мес на КПД при штатной эксплуатации.
Что оплачивается отдельно
- Уплотнения и расходники: ремкомплект по факту дефектовки — от 8 до 120 тыс. ₽.
- Запорная арматура: замена шаровых кранов, фильтров на подходе — отдельная позиция.
- Командировочные свыше 100 км: +35–80 ₽/км + проживание при работах от 1 суток.
- Ночные и выходные: коэффициент 1,3–1,5 к базовому тарифу.
- Аварийный выезд (до 6 часов): коэффициент 1,7–2,2.
Калькулятор сервиса
Расчёт по мощности и методу чистки
Частые вопросы по чистке ПТО
Как часто нужно чистить пластинчатый теплообменник?
Стандартный регламент: ПТО ГВС — каждые 24–36 месяцев, ПТО отопления — 36–60 месяцев, аппараты пищевых производств — по технологической карте (до 1–2 раз в сутки в линии пастеризации). Точный интервал зависит от жёсткости теплоносителя, режима работы и материалов пластин. При жёсткой воде свыше 7 мг-экв/л интервал сокращайте в 1,5–2 раза.
Можно ли промыть теплообменник своими силами?
Технически — можно с готовыми составами (Cillit HS-23, Kelma) и арендой CIP-станции 4–8 тыс. ₽/сутки. Но риски: коррозия пластин при ошибке концентрации, повреждение уплотнений, потеря гарантии. Для ПТО свыше 100 кВт и объектов ЖКХ — только сертифицированный сервис.
Что делать, если ПТО паяный?
Паяные аппараты (Alfa Laval CB, Swep B, Funke TPL) чистятся только химически. CIP с лимонной или сульфаминовой кислотой — основной вариант. Соляная и серная кислоты не применяются — разрушают паяные соединения. Если химия не помогает — аппарат подлежит замене.
Сколько стоит чистка ПТО 200 кВт?
CIP-промывка ПТО 200 кВт в Москве — от 22 до 48 тыс. ₽. Полная разборная чистка с заменой уплотнений — от 55 до 110 тыс. ₽. Длительность работ 6–14 часов. В стоимость входит выезд бригады, реагенты, протокол, гарантия 12 месяцев. Ремкомплект уплотнений оплачивается отдельно (15–60 тыс. ₽) и закупается после дефектовки. Точная смета — после фото аппарата и паспорта: 8-800-302-58-75.
Какой метод эффективнее — химия или механика?
Для карбонатной накипи и оксидов железа (90% случаев в ГВС и отоплении) — CIP-промывка эффективна на 85–95% при значительной экономии времени и денег. Для силикатных, сульфатных отложений, биообрастания и при подозрении на отказ уплотнений — нужна разборная чистка. На крупных промышленных объектах применяют комбинированный подход: ежегодная CIP плюс разборка раз в 5–7 лет.
Нужно ли менять уплотнения при каждой чистке?
При CIP-промывке уплотнения не трогают — они работают штатно. При разборной чистке: NBR (резина для T до 80°C) меняют каждые 5–8 лет, EPDM (до 150°C) — раз в 8–12 лет, Viton (до 200°C) — раз в 10–15 лет. На практике 20–40% уплотнений рвутся при снятии — закладывайте замену комплекта в смету. Без новых уплотнений после разборки гарантировать герметичность нельзя.
Какой реагент выбрать?
Лимонная — для пищевых, питьевых линий и медных паяных ПТО. Биоразлагаема. Сульфаминовая — стандарт для отопления и ГВС с AISI 304/316. Низкая агрессия. Соляная — самая мощная, только с ингибитором и не для титана. Выбор делает инженер по паспорту аппарата.
Сколько времени займёт промывка?
CIP ПТО 50–200 кВт — 4–14 часов. Разборная чистка с заменой уплотнений — 1–3 суток. Для критичных систем планируйте ночь или выходные. На объектах с резервным ПТО — без перерыва в работе системы.
Что делать, если после чистки появилась течь?
Причины: недостаточная затяжка шпилек, повреждённое уплотнение, перекос пластин, трещина. Действия: сбросить давление, проверить размер «А», подтянуть шпильки крест-накрест. При сохранении течи — переустановить уплотнения. Сервис МСМТепло устраняет течи по гарантии в 24–48 часов.
Как продлить интервал между чистками?
Четыре способа: 1) фильтр-грязевик 200–500 мкм перед ПТО — минус 80–90% взвесей; 2) умягчение до 2–4 мг-экв/л; 3) ингибитор накипеобразования 1–5 мг/л; 4) штатная температура — превышение свыше 75°C ускоряет осаждение карбонатов в 3–5 раз.
