Обслуживание теплообменников: регламент, этапы, стоимость работ
Обслуживание теплообменников: регламент, этапы, стоимость
Системная профилактика пластинчатых и кожухотрубных теплообменников: периодичность ТО, состав работ, методы химической и механической очистки, индикаторы износа уплотнений и пластин. Стоимость работ для типового аппарата 200–500 кВт.
Содержание
Зачем нужно регулярное обслуживание
Накипь 1 мм отнимает 12–15% КПД, отложения 3 мм — до 40%
Теплообменник — единственный узел в системе теплоснабжения, чья эффективность снижается каждый месяц с момента ввода. Причина — отложения: накипь кальция и магния со стороны греющего контура, биоплёнка и продукты коррозии со стороны ГВС. Водопроводная вода 4–6 °Ж за сезон формирует слой 0,3–0,8 мм, что равно потере 6–12% теплопроизводительности.
Запущенный аппарат теряет ресурс по двум направлениям. Первое — снижение коэффициента теплопередачи k: с заводских 4500–6000 Вт/(м²·К) до 2500–3000. Второе — рост гидравлического сопротивления: каналы сужаются, потребление электроэнергии на циркуляцию вырастает на 20–35%.
Экономика
Аппарат 500 кВт без сервиса даёт перерасход газа 8–14% — это 35–60 тыс. руб. в сезон. Промывка 12–25 тыс. руб. окупается за один сезон.
CAPEX vs OPEXРесурс
С регламентным сервисом — 15–20 лет до капремонта. Без обслуживания — 5–7 лет с падением КПД и риском отказа в пик сезона.
Жизненный циклГарантия
РИДАН, ЭТРА, ТТАИ, Alfa Laval, Funke, Kelvion привязывают гарантию к журналу сервиса. Без записей о ТО — гарантия аннулируется.
ДокументыПризнаки загрязнения: когда сервис нужен срочно
Параметры теплоносителя, расхода, перепада давления — диагностика без разборки
Сервис назначают по комбинации из 3–5 параметров на щите управления или штатных манометрах и термометрах. Сравнение текущих показаний с паспортом даёт степень загрязнения с точностью 10–15% без разборки. Если два индикатора превысили допуск — назначайте промывку в ближайшие 2–4 недели.
| Параметр | Норма | Жёлтая зона | Красная зона |
|---|---|---|---|
| ΔT на горячем контуре | отклонение до 1 °C | 1–3 °C | более 3 °C |
| Перепад давления Δp | до 110% паспорта | 110–135% | более 135% |
| Температура t1 на выходе ГВС | паспорт ±0,5 °C | −1...−2 °C | более −2 °C |
| Время выхода на режим | 3–8 мин | 8–15 мин | более 15 мин |
| Шум, вибрация, гул | отсутствует | периодический | постоянный |
| Подтёки в районе уплотнений | сухо | влажные следы | капельная течь |
Косвенные признаки
На объектах с поквартирным учётом первый сигнал — жалобы потребителей: вода ГВС холоднее, батареи прогреваются медленнее. На промышленных объектах с Carel, Danfoss или Овен оператор видит «дрожание» уставки — контроллер постоянно подкручивает клапан, пытаясь удержать температуру.
Регламент и периодичность обслуживания
Графики ТО-1, ТО-2, ТО-3 для разных типов аппаратов и сред
Регламент сервиса включает три уровня глубины работ. Периодичность зависит от типа аппарата, качества среды и режима. Аппараты на жёсткой водопроводной воде обслуживаются в 2–3 раза чаще, чем на деминерализованной воде закрытого контура отопления.
ТО-1 — инспекция
Раз в 3 месяца. Визуальный осмотр на течи, замер ΔT и Δp, проверка крепежа стяжных шпилек, очистка фильтра грязевика перед аппаратом. Срок выполнения 1–2 часа без остановки.
Без остановкиТО-2 — химпромывка
Раз в 12–24 мес. Безразборная циркуляционная промывка реагентом через сервисные штуцеры. Удаление накипи и биоплёнки. Срок выполнения 6–10 часов с остановкой контура.
CIP-промывкаТО-3 — ревизия
Раз в 4–6 лет. Полная разборка разборного ПТО, ручная чистка каждой пластины, замена уплотнений, опрессовка. Срок выполнения 24–48 часов на стенде.
С разборкойПериодичность по средам
| Среда / контур | ТО-1 | ТО-2 (промывка) | ТО-3 (ревизия) |
|---|---|---|---|
| Отопление (закрытый контур, подготовленная вода) | раз в 6 мес | раз в 36 мес | раз в 6–8 лет |
| ГВС (городская вода 3–5 °Ж) | раз в 3 мес | раз в 12–18 мес | раз в 4–5 лет |
| ГВС (жёсткая вода более 7 °Ж) | раз в 2 мес | раз в 8–12 мес | раз в 3–4 года |
| Бассейн, СПА (хлор, бром) | раз в 3 мес | раз в 12 мес | раз в 4–6 лет |
| Технологические среды (нефть, гликоль, рассолы) | раз в 1 мес | раз в 6–9 мес | раз в 2–3 года |
| Пар / конденсат | раз в 6 мес | раз в 24 мес | раз в 6–8 лет |
Этапы полного сервиса теплообменника
От входной диагностики до сдачи в эксплуатацию по 9 шагам

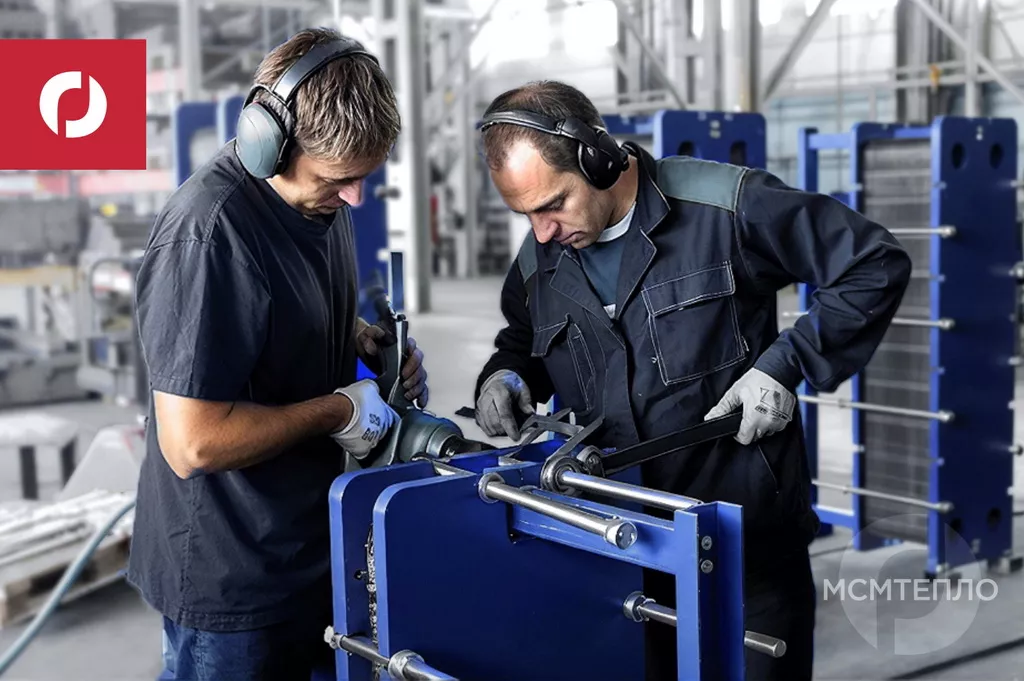

Полный сервис разборного ПТО выполняется бригадой 2–3 инженеров за 24–48 часов. Срок зависит от типоразмера, степени загрязнения и состояния уплотнений. Все этапы фиксируются в акте с фото до и после.
1. Входная диагностика
Замер ΔT, Δp, сверка с паспортом, фиксация исходных параметров. 30 минут.
2. Опорожнение и демонтаж
Снятие давления, слив, отключение трубопроводов, демонтаж с рамы, транспортировка на стенд. 2–4 часа.
3. Маркировка пакета
Фотофиксация порядка сборки, нанесение меток, замер длины стяжного пакета. 30 минут.
4. Разборка пакета
Снятие стяжных шпилек, разделение пластин. Уплотнения не повреждать, если планируется повторное использование. 2–3 часа.
5. Очистка пластин
Замачивание в реагенте 30–60 минут, ручная чистка мягкой щёткой, ополаскивание. Металл и абразивы запрещены. 4–8 часов.
6. Дефектоскопия
Осмотр на свет, проверка на сквозные дефекты, замер толщины ультразвуком. Отбраковка повреждённых пластин. 1–2 часа.
7. Замена уплотнений
Удаление старых прокладок, очистка пазов, установка новых EPDM / NBR / FKM по среде. 2–4 часа.
8. Сборка и опрессовка
Сборка по меткам, затяжка по моменту, контроль длины пакета. Гидроиспытания на 1,5×Pраб. 2–3 часа.
9. Монтаж и пусконаладка
Установка на раму, подключение, заполнение, удаление воздуха, выход на режим, акт. 3–4 часа.
Методы очистки: химия, механика, ультразвук
Применимость, эффективность, ограничения каждого подхода
Существует четыре метода очистки. Каждый имеет область применимости и ограничения по типу аппарата. Грамотный сервис комбинирует методы: безразборная химия для накипи, затем механическая чистка остатков и финишное ополаскивание.
Безразборная CIP-промывка
- Циркуляция реагента через аппарат без демонтажа
- Срок остановки контура: 6–10 часов
- Эффективность по накипи: 85–95%
- Стоимость: 15–35 тыс. руб. за аппарат до 500 кВт
- Применима для всех типов: разборные, паяные, кожухотрубные
- Ограничение: не убирает механический мусор, биоплёнку с обратной стороны
Разборная механическая
- Полная разборка аппарата, ручная чистка пластин
- Срок: 24–48 часов на стенде сервисного центра
- Эффективность: 98–100% по всем типам загрязнений
- Стоимость: 35–120 тыс. руб. + замена уплотнений
- Применима только для разборных пластинчатых ТО
- Преимущество: возможность дефектоскопии каждой пластины
Ультразвуковая ванна
Разобранные пластины загружаются в ванну с ультразвуком 25–40 кГц и моющим раствором. Кавитация снимает твёрдую накипь, недоступную ручной чистке. Метод обязателен для технологических сред (нефтепереработка, пищевая промышленность). Стоимость на 30–50% выше обычной разборной чистки.
Гидродинамическая очистка
Промывка струёй 200–800 бар. Применяется для кожухотрубных аппаратов: гибкая насадка протягивается через каждую трубку. Для пластинчатых не используется — повреждает пластины и уплотнения. Эффективна против минеральной накипи и продуктов коррозии в трубных пучках.
Нужен сервис теплообменника?
Инженер выполнит диагностику, подберёт метод очистки и оценит работы в течение рабочего дня
Реагенты и их совместимость с материалами
Кислоты, щёлочи, ингибиторы — выбор по типу отложений и материалу пластин
Подбор реагента — главное решение в сервисе. Ошибка обходится дорого: агрессивная кислота за один цикл разъедает AISI 304 в зонах сварки, неподходящая щёлочь повреждает EPDM. Профессиональный сервис начинается с анализа отложений и сверки химической карты с паспортом аппарата.
| Тип отложения | Рекомендуемый реагент | Концентрация | T процесса |
|---|---|---|---|
| Карбонатная накипь (CaCO3, MgCO3) | Сульфаминовая кислота с ингибитором | 3–8% | 50–60 °C |
| Сульфатные и силикатные отложения | Лимонная кислота + ЭДТА | 5–10% | 60–70 °C |
| Биообрастание, водоросли | Щёлочь NaOH + ПАВ | 2–5% | 40–50 °C |
| Продукты коррозии (оксиды железа) | Соляная кислота с ингибитором (только AISI 316) | 5–10% | 40–50 °C |
| Нефтепродукты, масла | Каустическая сода + органический растворитель | 3–6% | 60–80 °C |
| Смешанные отложения | Двухступенчатая: кислота + щёлочь | по этапам | 40–60 °C |
Запрещённые комбинации
HCl + AISI 304
Соляная кислота даёт питтинг 304 за 30–60 минут. Только для AISI 316 / титан. Для 304 — сульфаминовая или лимонная.
ОпасноЩёлочь + алюминий
NaOH растворяет алюминий (дешёвые паяные ТО для охлаждения). Проверка материала перед щелочной промывкой обязательна.
ОпасноHNO3 + медь
Азотная кислота разрушает медные припои Alfa Laval CB, Swep B, Funke TPL за цикл. Только ингибированные составы.
ОпасноВысокая T + EPDM
EPDM деградирует при T выше 90 °C в кислотах. Контроль T обязателен. Для горячих сред — FKM (Viton).
Контроль TСтоимость работ: от диагностики до полного ТО-3
Ценовая сетка для типовых аппаратов 100–1000 кВт по состоянию на 2026 год
Цена сервиса определяется типоразмером (количество пластин или площадь), глубиной работ (ТО-1 / ТО-2 / ТО-3) и логистикой. Ниже — типовая сетка MSMTeplo для аппаратов отопления и ГВС в Москве и МО. Для других регионов добавляется коэффициент логистики 1,1–1,4.
| Мощность аппарата | ТО-1 (инспекция) | ТО-2 (CIP-промывка) | ТО-3 (разборка) | Уплотнения комплект |
|---|---|---|---|---|
| до 150 кВт (паяный) | 3 500 руб. | 9 000–14 000 руб. | не применимо | — |
| 150–300 кВт (ПТО разборный) | 4 500 руб. | 14 000–22 000 руб. | 32 000–48 000 руб. | от 18 000 руб. |
| 300–600 кВт | 5 500 руб. | 18 000–28 000 руб. | 45 000–72 000 руб. | от 32 000 руб. |
| 600–1000 кВт | 7 500 руб. | 25 000–38 000 руб. | 68 000–110 000 руб. | от 55 000 руб. |
| более 1000 кВт | от 9 500 руб. | от 35 000 руб. | от 95 000 руб. | по запросу |
| Кожухотрубный 200–500 кВт | 5 000 руб. | 16 000–24 000 руб. | гидродинамика: 40–75 тыс. | — |
Что входит в стандартный пакет ТО-2
Диагностика
Замер исходных параметров, отбор пробы на анализ отложений, подбор реагента, акт.
Циркуляция
Подключение установки, заливка реагента, нагрев до рабочей T, циркуляция 4–8 часов, контроль pH.
Нейтрализация
Слив раствора, щелочное ополаскивание, утилизация отходов по 3-му классу опасности.
Запуск и замер
Выход на рабочий режим, замер итоговых ΔT и Δp, сверка, оформление паспорта.
Гарантия
12 месяцев гарантии на параметры теплопередачи при сохранении водного режима.
Журнал
Запись о работах с подписью инженера. Документ требуется при гарантийных обращениях.
Калькулятор стоимости и сроков сервиса
Оценка ТО-2 (CIP-промывка) для пластинчатого теплообменника
Частые вопросы
Как часто нужно мыть теплообменник ГВС в жилом доме?
Для типового ИТП в Москве с водой 3–5 °Ж: ТО-1 каждые 6 месяцев, CIP-промывка раз в 12–18 мес., разборка с заменой уплотнений раз в 4–5 лет. При воде свыше 7 °Ж интервалы сокращаются в 1,5–2 раза. Точная периодичность — по фактическим ΔT и Δp.
Можно ли промывать теплообменник без остановки контура?
Нет, CIP-промывка требует остановки контура на 6–10 часов. Переключение на резервный аппарат (при параллельной схеме) или согласование отключения ГВС с УК. На промышленных объектах — в технологические окна. Без остановки — только инспекция ТО-1.
Сколько живёт уплотнение пластинчатого теплообменника?
Ресурс зависит от материала и режима. EPDM при T до 130 °C — 5–8 лет, NBR на маслах — 4–7 лет, FKM (Viton) на агрессивных средах — 6–10 лет. На практике меняют при каждом ТО-3 (раз в 4–6 лет): эластичность снижается, появляется остаточная деформация.
Какой реагент использовать для промывки паяного теплообменника?
Для паяных аппаратов с медным припоем (Alfa Laval CB, Swep B, Funke TPL) — только ингибированные составы на сульфаминовой или лимонной кислоте. HCl и HNO3 запрещены: разрушают медные швы за цикл. Концентрация 3–5%, T не выше 60 °C, циркуляция 4–6 часов.
Что входит в гарантию на сервис теплообменника?
MSMTeplo даёт 12 месяцев гарантии на параметры теплопередачи (ΔT в пределах паспортного ±0,5 °C) и герметичность пакета. Условие — сохранение водного режима (жёсткость, pH, взвешенные). При смене источника водоснабжения гарантия пересматривается.
Можно ли восстановить полностью забитый теплообменник?
В 85–90% случаев — да, через двухступенчатую разборную чистку (кислотная ванна + щелочная нейтрализация). Если накипь более 4–6 мм или пластины с питтингом — частичная замена пластин. Стоимость замены — 40–70% от нового аппарата, целесообразно при возрасте до 8 лет.
Какие признаки указывают на необходимость срочной промывки?
Срочный сервис — при сочетании двух факторов: Δp на 35% выше паспорта, отклонение ΔT более 3 °C, T ГВС упала на 2 °C ниже уставки, удвоилось время выхода на режим, появился гул. Игнорирование даёт перерасход газа 10–20% и аварийный отказ за 1–3 месяца.
Кто отвечает за обслуживание ТО в многоквартирном доме?
По 354-му постановлению РФ ответственность за ИТП лежит на УК или ТСЖ. Работы выполняет специализированная организация по договору. Журнал ТО хранится в УК и предоставляется при проверках ГЖИ. MSMTeplo заключает сервисные договоры с фиксированным графиком и временем реакции на аварии.
Чем отличается сервис аппаратов разных производителей?
Технология универсальна, но различия в стяжных моментах, уплотнениях и реагентах есть у каждого производителя. Для РИДАН, ЭТРА, ТТАИ — заводские регламенты и согласованные реагенты. Для Alfa Laval, Funke, Kelvion, Sondex, Swep, GEA — европейские техкарты и оригинальные комплекты. Бригада MSMTeplo сертифицирована под основные бренды.
