Полный справочник для инженера и закупщика: классификация по конструкции, рейтинг производителей, материалы пластин и трубок, типовые задачи и параметры подбора. Российский рынок 2026.
Содержание
Классификация теплообменников по конструкции
Шесть базовых типов, которые покрывают 95% задач теплоснабжения и промышленности
Теплообменник — аппарат, который передаёт тепловую энергию от одной среды к другой без их смешивания. Разделение сред происходит через стенку: пластину, трубку или мембрану. По конструкции стенки и схеме движения сред теплообменники делят на шесть основных типов, каждый со своей нишей.
Пластинчатые разборные
Гофрированные пластины из AISI 304/316, стянутые в пакет шпильками. Площадь 0,1–2500 м². Мощность 10–25 000 кВт. Доминируют в ЖКХ и тепловых пунктах.

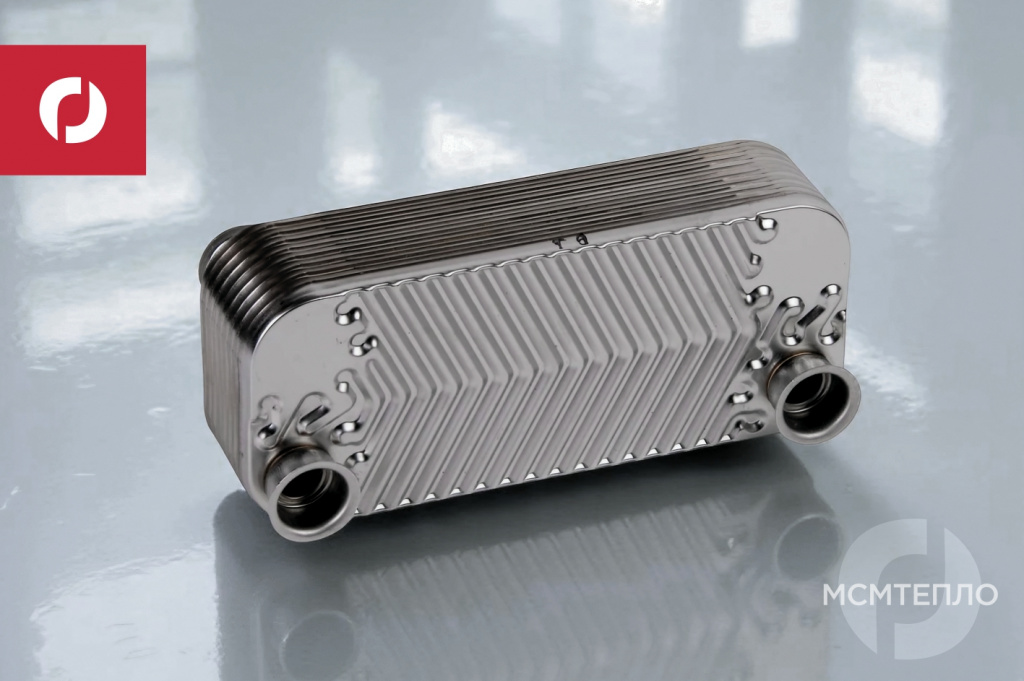

ЦТП, ИТППаяные пластинчатые
Пластины спаяны медью или никелем — неразборная конструкция. Компактны, давление до 30 бар, мощность 5–500 кВт. Холодильная техника, котельные малой мощности.
холод, газСварные пластинчатые
Лазерная сварка пластин в кассеты. Давление до 40 бар, температура до 350 °C. Нефтехимия, паровые конденсаторы, агрессивные среды.
пром.Кожухотрубные
Трубный пучок в цилиндрическом корпусе. Давление до 100 бар, температура до 500 °C. Универсальный тип для пара, нефтепродуктов, загрязнённых сред.
пар, нефтьСпиральные
Две скрученные в спираль пластины образуют каналы. Самоочищение от твёрдых частиц, шлам, осадки. Бумажная промышленность, шахтные воды.
шламВоздушного охлаждения
Оребрённые трубки + вентилятор. Не требуют воды, работают на воздухе. Газокомпрессорные станции, нефтепереработка, удалённые объекты.
газ, нефтьПластинчатые теплообменники: устройство и параметры
Самый массовый тип на рынке РФ. Более 70% поставок для ЖКХ и тепловой энергетики
Пластинчатый теплообменник (ПТО) собирают из набора штампованных пластин с уплотнительными прокладками. Среды движутся в противотоке по чётным и нечётным каналам, обмениваясь теплом через стенку 0,4–0,8 мм. Гофрировка создаёт турбулентный поток уже при 0,2–0,3 м/с — коэффициент теплопередачи K до 6000 Вт/(м²·К), в 3–5 раз выше кожухотрубного.
Преимущества и ограничения
Сильные стороны ПТО
- Коэффициент теплопередачи 3000–6000 Вт/(м²·К)
- Компактность: в 4 раза меньше кожухотрубного
- Модульность: пластины добавляют или вынимают
- Полная разборка для химической чистки
- Малый объём среды — быстрый отклик
- Срок службы пластин AISI 316: 20–25 лет
Ограничения ПТО
- Давление обычно до 25 бар (спец. — до 40)
- Температура EPDM-прокладок до 150 °C
- Не подходят для густых сред с твёрдой фазой
- Чувствительны к гидроударам
- Прокладки меняют раз в 5–8 лет
- На паре низкого давления — снижение ресурса
Типовые диапазоны мощности
Кожухотрубные теплообменники: устройство и сценарии применения
Универсальный тип для пара, нефтепродуктов, загрязнённых и агрессивных сред
Кожухотрубный теплообменник — цилиндрический корпус (кожух) с заключённым внутри пучком тонкостенных трубок. Одна среда проходит по трубкам, вторая — в межтрубном пространстве. Перегородки в межтрубной зоне формируют зигзагообразное движение и повышают турбулентность. Конструкция надёжна, ремонтопригодна, выдерживает давления до 100 бар и температуры до 500 °C.
Типовые исполнения
С неподвижными трубными решётками
Простейшая конструкция, обе решётки жёстко закреплены в корпусе. Подходит для сред с близкими температурами. Дёшево, но не компенсирует тепловые расширения трубок.
С плавающей головкой
Одна трубная решётка свободно перемещается внутри корпуса. Полная компенсация удлинений, лёгкая разборка для чистки. Сложнее и дороже на 25–35%.
С U-образными трубками
Трубки изогнуты внутри корпуса — трубный пучок вынимается целиком. Идеально для пара высокого давления и температурных перепадов более 150 °C.
С линзовым компенсатором
Гибкий элемент в корпусе компенсирует разницу удлинений. Применяется в крупных аппаратах теплоэнергетики и нефтепереработки.
Когда выбирать кожухотрубный
Материалы пластин, трубок и прокладок
Выбор материала определяет ресурс, стойкость к среде и итоговую стоимость аппарата
Материал — это второй по значимости параметр после площади теплообмена. Ошибка с маркой стали или эластомера сокращает срок службы в 3–5 раз. Ниже — рабочий ориентир по средам и материалам.
Материалы поверхности теплообмена
| Материал | Среды | T макс., °C | Ресурс | Цена коэф. |
|---|---|---|---|---|
| AISI 304 | Вода питьевая, отопление | 180 | 15–20 лет | 1,0 |
| AISI 316 | Хлорированная вода, морская | 200 | 20–25 лет | 1,3 |
| AISI 316L | Пар, ингибиторы | 220 | 25 лет | 1,4 |
| SMO 254 | Морская вода, соли | 260 | 30 лет | 3,5 |
| Титан Grade 1/2 | Морская вода, бром, хлор | 250 | 30+ лет | 4,0–5,5 |
| Хастеллой C-276 | Кислоты, щёлочи | 350 | 25 лет | 8,0 |
Эластомеры прокладок
| Тип | T рабочая | Применение | Срок |
|---|---|---|---|
| EPDM (стандарт) | −40…+150 °C | Вода, гликоли, отопление | 5–8 лет |
| NBR | −30…+110 °C | Масла, нефтепродукты | 4–6 лет |
| FKM (Viton) | −20…+200 °C | Пар, кислые среды | 6–10 лет |
| HNBR | −30…+150 °C | Хладагенты, аммиак | 5–8 лет |
Производители теплообменников на рынке РФ 2026
Карта рынка после ухода и локализации западных брендов
С 2022 года рынок России перестроился: часть западных производителей ушла, часть локализована под российскими ТМ, появились новые отечественные игроки. Ниже — карта актуальных брендов по сегментам.
Российское производство
| Бренд | Тип | Сегмент | Особенности |
|---|---|---|---|
| РИДАН | ПТО разборные, паяные | ЖКХ, теплопункты | Завод в Нижнем Новгороде, бывший Danfoss РФ |
| ЭТРА | ПТО разборные, кожухотрубные | ЖКХ, промышленность | Полный цикл от пластины до сборки |
| ТТАИ | Кожухотрубные | ЦТП, пар | Линейка водо-водяных и пароводяных |
| Анвитек | ПТО разборные | ЖКХ, бюджетный | Более 50 типоразмеров, цена ниже импорта на 25–35% |
| ТИЖ | Кожухотрубные | Энергетика | Аппараты для ТЭЦ, котельных от 2 МВт |
| КС | ПТО разборные, паяные | Универсальный | Производство и сервис, расчёт под задачу |
Иностранные бренды на российском рынке
Alfa Laval
Швеция, мировой лидер. На рынке РФ с 1990-х. Поставки через дистрибьюторов, наличие складских остатков ограничено. Параллельный импорт работает.
Funke
Германия, разборные и паяные. Сильны в малых и средних мощностях. Доставка 8–14 недель, цены стабильные.
Kelvion
Германия, преемник GEA. Полная линейка от паяных до сварных аппаратов для нефтехимии. Параллельный импорт.
Sondex
Дания, ныне в составе Danfoss. Разборные ПТО в среднем сегменте. Поставки через РИДАН и параллельные каналы.
Swep
Швеция, специализация на паяных аппаратах для холодильной техники и тепловых насосов. Аналоги от РИДАН и Kaori.
Tranter
США/Швеция, разборные ПТО и сварные блочные. Сложные задачи нефтехимии, параллельный импорт.
Не определились с типом теплообменника?
Инженер подберёт аппарат под среды, давление, температуру и бюджет — расчёт за 1 рабочий день
Область применения теплообменного оборудования
Восемь отраслей с типовыми задачами и рекомендованными типами аппаратов
Теплообменники работают практически в любой отрасли, где есть передача тепловой энергии. Ниже — основные сегменты рынка и предпочтительные типы оборудования.
1. Тепловые пункты ЖКХ
ИТП и ЦТП в жилых и общественных зданиях. Разборные ПТО из AISI 316, EPDM-прокладки. Мощности 50–5000 кВт. Доминируют РИДАН, ЭТРА, КС. массовый сегмент
2. Промышленные котельные
Подогрев сетевой воды от паровых котлов. Кожухотрубные и сварные ПТО, мощности 1–20 МВт. Материал — AISI 316L или углеродистая сталь.
3. Нефтепереработка и нефтехимия
Конденсаторы, ребойлеры, рекуператоры. Кожухотрубные с плавающей головкой, давления до 60 бар. Хастеллой, дуплекс, титан для агрессивных сред.
4. Холодильная техника
Испарители и конденсаторы. Паяные ПТО, аммиачные кожухотрубные, охладители фруктовой/молочной продукции. Хладагенты R134a, R410A, R744.
5. Бассейны и SPA
Нагрев чашевой воды от котла или ЦТП. Разборные ПТО из AISI 316, паяные на хлорсодержащую воду — только титан или специальные сплавы.
6. Пищевая промышленность
Пастеризаторы, охладители молока, нагрев пива и соков. Санитарные ПТО с разъёмами Tri-Clamp, прокладки EPDM-FDA.
7. Энергетика (ТЭЦ, ГРЭС)
Подогреватели сетевой воды (ПСВ), деаэраторы, конденсаторы турбин. Кожухотрубные большой мощности (10–50 МВт), сварные пакеты.
8. ГВС в коттеджах и SPA
Бытовой сегмент. Паяные ПТО 30–150 кВт. Лидируют Swep, РИДАН, Kaori. Цена 8 000–35 000 руб. за аппарат.
Параметры подбора теплообменника
Шесть обязательных параметров для технического задания
Чтобы инженер мог рассчитать аппарат под задачу, в техническом задании указывают минимум шесть параметров. Без них расчёт превращается в гадание и приводит к перерасходу 30–40% бюджета или к недогреву.
Чек-лист параметров для расчёта
| Параметр | Обозначение | Пример значения | Зачем |
|---|---|---|---|
| Тепловая мощность | Q, кВт | 500 | Базовая нагрузка аппарата |
| Среда греющая | — | Вода 110/70 °C | Определяет материал, прокладки |
| Среда нагреваемая | — | Вода 60/95 °C | Определяет ΔT и поверхность |
| Расход первого контура | G1, м³/ч | 10,8 | Гидравлический расчёт |
| Расход второго контура | G2, м³/ч | 12,3 | Гидравлический расчёт |
| Допустимый перепад давлений | ΔP, кПа | 30 | Определяет число пластин |
Формула среднелогарифмического температурного напора
Площадь теплообмена F рассчитывают по уравнению F = Q / (K × ΔTсрлог), где K — коэффициент теплопередачи, ΔTсрлог — средний логарифмический температурный напор: ΔTсрлог = (ΔTбольш − ΔTмал) / ln(ΔTбольш / ΔTмал). При близких напорах используют упрощение — среднеарифметическое значение. К расчётной площади всегда добавляют запас 10–20% на загрязнение.
Калькулятор площади теплообмена
Оценка площади по среднелогарифмическому напору и коэффициенту K
Частые вопросы о теплообменниках
Какой тип теплообменника выбрать для теплового пункта в многоквартирном доме?
Для ИТП и ЦТП в жилых зданиях оптимален разборный ПТО из AISI 316 с прокладками EPDM. Мощности 50–2000 кВт, давления до 16 бар. Лидеры рынка — РИДАН, ЭТРА, КС, Анвитек. Срок поставки 2–4 недели.
Чем разборный пластинчатый теплообменник отличается от паяного?
Разборный собран на прокладках и стяжных шпильках — пакет можно открыть и почистить, прокладки и пластины меняются. Паяный спаян медью или никелем в монолитный блок — компактнее и дешевле в производстве, но не разбирается. Чистится только химически в сборе. Паяные применяют для холодильной техники, малых ГВС и контуров с чистой средой. Разборные — для ЖКХ, промышленности, всего, что требует обслуживания.
Когда нужен кожухотрубный теплообменник вместо пластинчатого?
Кожухотрубный выбирают при четырёх условиях: давление выше 25 бар (пар, нефтепереработка), температура выше 200 °C, загрязнённая среда со взвесями (шлам, нефтешламы), необходимость длительной эксплуатации без вскрытия (5–10 лет). На пластинчатом такие условия сокращают ресурс прокладок до 1–2 лет. Также кожухотрубные применяют для пара высокого давления, аммиака и других хладагентов с особыми требованиями.
Какие производители теплообменников представлены на российском рынке в 2026 году?
Российские: РИДАН (Нижний Новгород, бывший Danfoss РФ), ЭТРА, КС, Анвитек, ТТАИ, ТИЖ — полный цикл от пластин до сборки. Иностранные через параллельный импорт: Alfa Laval, Funke, Kelvion (преемник GEA), Sondex, Swep, Tranter. Для типовых задач ЖКХ российские бренды покрывают потребность по цене и срокам. Для спецсред и нефтехимии — Kelvion и Funke.
Какой материал пластин выбрать для хлорированной или морской воды?
AISI 304 в такой среде корродирует за 1–2 года. AISI 316 устойчив к умеренному содержанию хлоридов (до 200 мг/л) — подходит для бассейнов с обычным хлорированием. При солевом электролизе, морской воде или содержании хлоридов выше 500 мг/л применяют только титан Grade 1/2 или сплав SMO 254. Цена вырастает в 3–5 раз, но ресурс — 30+ лет без коррозии.
Как часто нужно чистить пластинчатый теплообменник?
Промывка от накипи и шлама — раз в 1–3 года в зависимости от качества воды. В системах с умягчением — раз в 3 года. На жёсткой воде с известью — ежегодно. Признаки загрязнения: падение тепловой мощности на 10–15%, рост перепада давлений, увеличение температуры обратки. Промывку выполняют циркуляцией раствора лимонной или ингибированной соляной кислоты в течение 4–8 часов через CIP-станцию.
Сколько стоит теплообменник для ЦТП мощностью 500 кВт?
Разборный AISI 316 на 110/70 на 60/95 °C: РИДАН РИ-50 — 180–250 тыс. руб., ЭТРА — 210–280 тыс., Анвитек — 140–190 тыс., Funke FP — 320–420 тыс. (параллельный импорт). Цены конца 2026 года, без НДС. Зависят от количества пластин, толщины и комплектации.
Можно ли заменить иностранный теплообменник на российский без переделки обвязки?
Чаще всего — да. Российские производители (РИДАН, ЭТРА) выпускают аппараты с присоединительными размерами под фланцы Alfa Laval, Funke, Sondex. При замене проверяют четыре параметра: габариты по длине рамы, межосевое расстояние между патрубками, диаметр фланцев и тепловую производительность. Часть моделей идёт «один-в-один», часть требует переходных адаптеров — это 1–2 дня монтажа. Подбор аналога обычно занимает 1 рабочий день.
Какой запас по площади закладывать при расчёте теплообменника?
Стандартный запас на загрязнение — 15–20% к расчётной площади. На жёсткой воде (более 7 мг-экв/л) и при отсутствии химводоподготовки — 20–30%. На чистой деминерализованной воде — 5–10%. Без запаса аппарат недогревает уже через 1–2 года эксплуатации. Запас выше 30% даёт перерасход бюджета и снижает турбулентность — это уже вред. Оптимум для типового ЦТП — 15–20%.
