Теплообменник воздух-воздух: типы и сферы применения
Теплообменник воздух-воздух: типы и сферы применения
Рекуператоры, регенераторы, пластинчатые и роторные аппараты для сушки, вентиляции, утилизации тепла дымовых газов. Принципы работы, КПД, типичная мощность и подбор под задачу.
Содержание
Что такое теплообменник воздух-воздух
Аппарат с разделёнными воздушными контурами, переносящий тепло между потоками без их смешения
Теплообменник «воздух-воздух» — это аппарат поверхностного типа, в котором тепло передаётся от горячего воздушного потока к холодному через разделяющую стенку. Контуры не контактируют, поэтому состав газов в потоках сохраняется. Этим он отличается от смесительных решений и от теплообменников «воздух-вода» или «вода-вода», где промежуточный теплоноситель — жидкость.
Назначение аппарата зависит от задачи: в сушилках он подогревает приточный воздух теплом дымовых газов; в системах вентиляции возвращает тепло вытяжки в свежий приток; в утилизации вторичных энергоресурсов — отбирает тепло уходящих газов перед дымовой трубой, снижая расход топлива на 15–40%.
Классификация по принципу передачи тепла
Рекуперативные, регенеративные и смесительные схемы
По способу передачи тепла все теплообменники делятся на три группы. Внутри каждой группы — свои конструктивные типы и сферы применения.
Рекуперативные
Тепло передаётся через сплошную стенку, разделяющую потоки. Направление потоков сохраняется. Это пластинчатые, кожухотрубные, трубчатые и роторные аппараты без перемешивания. КПД 60–92%.
основной типРегенеративные
Тепло сначала аккумулируется в насадке (керамика, металлическая лента), затем отдаётся другому потоку. Потоки чередуются по времени. Высокий КПД 75–95%, но возможен переток до 1–5%.
высокий КПДСмесительные
Потоки смешиваются напрямую. Применяются редко — там, где смешение допустимо: рекуперация тепла одинаковых сред, отдельные узлы сушильных установок, контактные аппараты.
узкий сегментБольшинство промышленных задач закрывают именно рекуперативные аппараты. Регенераторы применяются там, где требуется максимальный КПД и допустимо небольшое перемешивание — например, в роторных рекуператорах для приточно-вытяжной вентиляции офисных зданий.
Конструктивные типы аппаратов воздух-воздух
Пластинчатые, кожухотрубные, роторные, тепловые трубы
Под общим названием «теплообменник воздух-воздух» скрываются пять конструктивных решений, каждое со своими сильными сторонами и зонами применения.

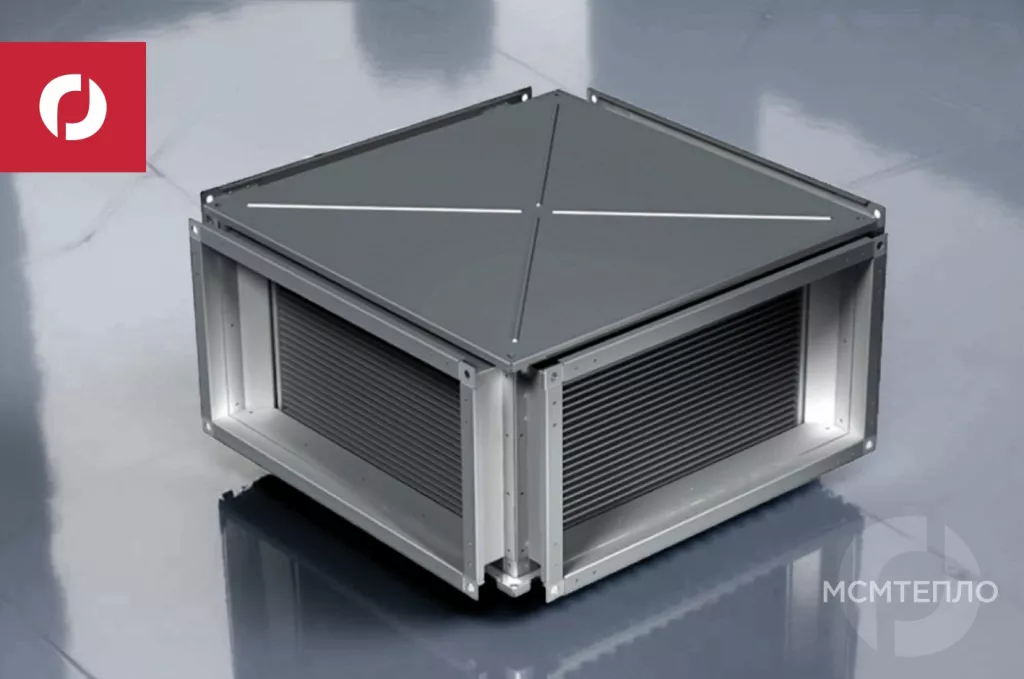

Пластинчатые (плоские)
Пакет тонких стальных или алюминиевых пластин с зазором 4–10 мм. Потоки идут перекрёстно или противотоком. КПД 55–80%. Применение: вентиляция, ОВКВ, сушилки малой мощности.
Кожухотрубные
Пучок труб в кожухе. По трубам — один поток, в межтрубном пространстве — второй. Подходят для высоких температур (до 800°C) и запылённых газов. Мощность до 5 МВт.
Роторные регенераторы
Вращающийся барабан с насадкой проходит попеременно через горячий и холодный канал. КПД до 85%, компактнее пластинчатых. Применение: крупная вентиляция, утилизация ВЭР.
Тепловые трубы
Замкнутые трубки с фреоном или водой. Жидкость испаряется на горячем конце, конденсируется на холодном. Нет движущихся частей, КПД 50–65%. Применение: ОВКВ, серверные.
Гликолевый контур
Два отдельных аппарата воздух-жидкость, соединённые промежуточным контуром с гликолем. Потоки можно разнести на 100 м и более. КПД 45–60%. Применение: реконструкция вентиляции.
Энтальпийные
Мембранная или сорбционная насадка передаёт не только тепло, но и влагу. КПД по теплу 70–80%, по влаге 50–70%. Применение: офисы, медицинские помещения, чистые зоны.
Технические характеристики типичных решений
Расход, температура, КПД, материалы и срок службы
Реальные параметры аппаратов воздух-воздух сильно зависят от задачи. Ниже — типовые диапазоны по типам конструкций.
| Тип | Расход, м³/ч | T макс., °C | КПД | Материал |
|---|---|---|---|---|
| Пластинчатый | 500–50 000 | 250 | 55–80% | AISI 304, AlMg3 |
| Кожухотрубный | 2 000–200 000 | 800 | 60–75% | AISI 321/310, чугун |
| Роторный | 1 000–80 000 | 180 | 70–85% | Алюминий, керамика |
| Тепловые трубы | 500–30 000 | 200 | 50–65% | Медь/алюминий + R134a |
| Гликолевый | 1 000–50 000 | 180 | 45–60% | AISI 304 + Cu/Al рёбра |
| Энтальпийный | 500–20 000 | 50 | 70–80% | Полимерная мембрана |
Срок службы аппарата без замены теплопередающих элементов — 12–20 лет при нормальной эксплуатации. Главный фактор износа — коррозия от конденсата дымовых газов: при наличии серы рекомендуется AISI 316L или специальные сплавы, иначе нижний контур прогорает за 3–5 лет.
Сферы применения теплообменников воздух-воздух
Сушка, вентиляция, утилизация дымовых газов, технологический подогрев
Теплообменники воздух-воздух применяются везде, где есть два воздушных потока с разной температурой и где есть смысл выровнять их или передать тепло одному из них. Ключевые сегменты:
Сушильные установки
Нагрев приточного воздуха теплом отработанных дымовых газов или газов после сушильной камеры. Зерно, биомасса, кормовые продукты, древесина, химпродукты. Экономия топлива 20–35%.
Промышленная вентиляция
Возврат тепла вытяжного воздуха в приток. Цеха пищевых производств, гальванические участки, окрасочные камеры. Снижение нагрузки на калориферы на 50–70%.
Утилизация ВЭР
Отбор тепла дымовых газов котельных, печей, сушилок. Подогрев воздуха горения. Снижение расхода газа на 4–8%. Срок окупаемости 1,5–3 года.
Энергетика
Воздухоподогреватели котлоагрегатов — регенеративные (Юнгстрем) и трубчатые. Перенос тепла уходящих газов на воздух горения. КПД котла растёт на 3–5%.
Зерносушилки
Утилизация тепла отработанных агентов сушки — стандарт на современных шахтных и колонковых сушилках Petkus, Mepu, Araj. Снижение удельного расхода топлива до 25%.
ОВКВ зданий
Приточно-вытяжные установки с рекуператором. Офисы, ТЦ, гостиницы, медучреждения. КПД 60–85%. Окупаемость по теплу — 3–6 отопительных сезонов.
Применение в сушильных установках
Биомасса, зерно, сапропель, пищевые и кормовые продукты
Сушка — исторически основное применение теплообменников воздух-воздух. Принципиальная схема выглядит так: топка генерирует горячий газовый поток (500–900°C), который через теплообменник передаёт тепло чистому приточному воздуху. Нагретый чистый воздух идёт в сушильную камеру и контактирует с продуктом. Дымовые газы выбрасываются через дымоход.
Зачем нужен теплообменник в сушилке
Прямой контакт дымовых газов с продуктом допустим не всегда: для пищевых продуктов, биомассы под пеллеты, кормовых смесей санитарные нормы требуют чистого теплоносителя. Теплообменник создаёт непрямой контур: горячий грязный газ нагревает чистый воздух, продукт сушится только чистым воздухом.
Типичные параметры
Что выбирают в России
Для сушилок биомассы и зерна мощностью 0,5–5 МВт используются кожухотрубные теплообменники из жаропрочной стали AISI 321 или 310. На фермерских колосовых сушилках до 1 МВт встречаются пластинчатые блоки из AISI 304. На крупных заводах по сушке древесины и торфа — регенеративные аппараты Юнгстрем с КПД до 85%.
Нужен теплообменник воздух-воздух под конкретную задачу?
Инженер MSMTeplo подберёт тип аппарата, мощность и материалы под температуру, расход и состав газов вашей установки
Применение в вентиляции и ОВКВ
Приточно-вытяжные установки, рекуператоры для офисов и производств
Второй крупный сегмент — приточно-вытяжная вентиляция. Здесь задача обратная: не нагреть продукт, а сэкономить на отоплении за счёт тепла вытяжного воздуха. Зимой вытяжка из помещения выходит с температурой +20...+24°C, приток снаружи — −20...−30°C. Перепад 40–50°C — это серьёзный потенциал для рекуперации.
Сравнение схем рекуперации в ПВУ
Пластинчатый рекуператор
- КПД 55–75%, противоточный — до 90%
- Без подвижных частей, минимум обслуживания
- Перетоки между контурами исключены
- Зимой нужна защита от обмерзания (преднагрев или байпас)
- Расход: 500–30 000 м³/ч на блок
Роторный рекуператор
- КПД 75–85%, энтальпийный — до 90% по влаге
- Компактнее пластинчатого в 1,5–2 раза по объёму
- Возможен переток 1–3% (нужны секции продувки)
- Не обмерзает — насадка успевает нагреваться
- Расход: 2 000–80 000 м³/ч
Для офисов и медучреждений выбирают пластинчатые: гарантия отсутствия перетоков между загрязнённой вытяжкой и свежим притоком. Для торговых центров и промзданий чаще используют роторные — компактнее и выше КПД. Бренды на рынке РФ 2026: VTS, Komfovent, Wolf, отечественные ВЕЗА, КЛИМАТВЕНТМАШ, NED.
Окупаемость в типовом проекте
Офисное здание 5 000 м² с приточно-вытяжной установкой 8 000 м³/ч в Москве: рекуператор с КПД 75% экономит около 90–120 МВт·ч тепла за отопительный сезон. При тарифе на тепло 2 200–2 800 руб./Гкал экономия — 230 000–290 000 руб./год. CAPEX рекуператорной секции — 450 000–700 000 руб. Срок окупаемости — 2–3 сезона.
Подбор по задаче: какой тип выбрать
6 типовых сценариев и рекомендации по конструкции
1. Сушка зерна, 1–3 МВт
Кожухотрубный из AISI 321. Выдерживает 500–700°C дымовых газов, переносит пыль. Расход 8–20 тыс. м³/ч. Ресурс 12–15 лет. Цена аппарата — 1,2–2,8 млн руб.
2. Сушка биомассы, 0,5–2 МВт
Кожухотрубный AISI 304/321 или пластинчатый с самоочисткой. Учесть смолы — заложить промывку. Расход 5–12 тыс. м³/ч. Цена — 850 000–2 400 000 руб.
3. Утилизация ВЭР котельной
Воздухоподогреватель Юнгстрем для котлов от 6 МВт или кожухотрубный для меньших мощностей. КПД котла +3–5%. Окупаемость 1,5–3 года при газе 7–10 руб./м³.
4. ПВУ офиса до 8 000 м³/ч
Пластинчатый перекрёстноточный или противоточный. Без перетоков, простой монтаж. КПД 70–80%. Цена секции — 350 000–700 000 руб. Окупаемость 2–4 сезона.
5. ПВУ ТЦ или склада 30–80 тыс. м³/ч
Роторный регенератор. Компактен по площади машзала, КПД 80–85%. Цена секции — 1,2–3,8 млн руб. Окупаемость 3–5 сезонов.
6. Реконструкция: вытяжка и приток разнесены
Гликолевый контур: два жидкостных аппарата + насос. Можно тянуть 50–150 м. КПД ниже (45–60%), но единственное решение для разнесённых установок.
Калькулятор площади теплообменника воздух-воздух
Оценка площади поверхности по тепловой нагрузке и температурам
Частые вопросы
Чем теплообменник воздух-воздух отличается от воздух-вода?
В аппарате воздух-воздух оба теплоносителя — газы, в воздух-вода один из контуров водяной. Из-за низкой теплоёмкости воздуха (1 кДж/кг·°C против 4,19 у воды) аппараты воздух-воздух физически крупнее при той же мощности и требуют развитой поверхности. Зато не нуждаются в гидравлической обвязке, насосе и защите от замерзания контура — это упрощает монтаж и обслуживание.
Какой КПД у теплообменника воздух-воздух?
Зависит от типа: пластинчатые перекрёстноточные — 55–70%, противоточные — 75–90%, кожухотрубные — 60–75%, роторные регенераторы — 70–85%, тепловые трубы — 50–65%. На реальный КПД влияет загрязнённость поверхностей: при пылевом запылении 1–2 мм КПД может упасть на 15–25%, поэтому в проекте закладывайте регулярную очистку.
Можно ли использовать теплообменник воздух-воздух для запылённых газов?
Да, но только определённые типы: кожухотрубные с гладкими трубами большого диаметра (минимум 38 мм) и регенераторы с самоочисткой. Пластинчатые и тепловые трубы для запылённых сред не подходят — забиваются за 1–2 сезона. Для очень пыльных потоков (зерно, цемент, биомасса) перед аппаратом ставят циклон или мультициклон, удаляющий 70–90% крупной фракции.
Какие материалы используют для аппаратов воздух-воздух?
Для температур до 250°C — нержавеющая сталь AISI 304 или алюминиево-магниевые сплавы. До 500°C — AISI 321 или 316L. Выше 500°C — жаропрочные стали AISI 310, 309, дуплекс 2205. При наличии серы в дымовых газах обязательно AISI 316L или специальные сплавы. Регенеративные насадки делают из стальной ленты, алюминия, керамики (на температуры выше 700°C).
Сколько стоит теплообменник воздух-воздух для сушилки 1 МВт?
Цена сильно зависит от температуры, материала и конструкции. Ориентир на 2026 год: кожухотрубный из AISI 304 для дымовых газов 400–500°C — 850 000–1 400 000 руб., AISI 321 для 600–700°C — 1 300 000–2 100 000 руб., пластинчатый с самоочисткой для умеренных температур — 600 000–1 100 000 руб. Точная цена зависит от расхода, перепада температур, давлений и комплектации обвязкой. Расчёт под объект бесплатный: 8-800-302-58-75.
Какой срок службы у теплообменника воздух-воздух?
При корректном подборе материалов и регулярном обслуживании — 12–20 лет. Лимитирующий фактор — коррозия от конденсата. Если точка росы дымовых газов выше температуры стенки на «холодном» конце, на пластинах оседает кислый конденсат, который разрушает углеродистую сталь за 2–4 года, а AISI 304 — за 5–8 лет. Решение: подобрать стойкий материал (316L, 2205) или поднять температуру стенки за счёт байпаса.
Нужна ли защита от обмерзания зимой?
Для приточно-вытяжных установок с пластинчатым рекуператором — обязательна. При наружной температуре ниже −10°C и высокой влажности вытяжки на «холодных» пластинах образуется лёд. Решения: преднагрев приточного воздуха электрокалорифером, перепуск части приточки в обход, понижение температуры рекуператора датчиком обмерзания. Роторные регенераторы и аппараты с гликолевым контуром в защите не нуждаются — насадка/жидкость не успевает промерзнуть.
Как часто нужно обслуживать теплообменник воздух-воздух?
Для чистых сред (офисная вентиляция) — раз в 1–2 года: визуальный осмотр, пылесос или мягкая щётка. Для умеренно загрязнённых (производственная вытяжка) — 2–4 раза в год: продувка сжатым воздухом, по необходимости — химическая мойка. Для сушильных установок и утилизации ВЭР — после каждого сезона: разборка, ультразвук или щелочная мойка, замена прокладок. Регенераторы — проверка зазоров секций продувки раз в сезон.
Можно ли поставить теплообменник на существующую сушилку или котельную?
Да, это типичная задача реконструкции с окупаемостью 1,5–3 года для котельных и 2–4 года для сушилок. Сложности: место для аппарата возле дымохода, дополнительный вентилятор на сопротивление 0,8–2,5 кПа, изменение тяги. На стадии проекта замеряются расход и температура дымовых газов, состав, точка росы. Затем рассчитывается оптимальная площадь и подбирается материал. Звоните для расчёта реконструкции: 8-800-302-58-75.
