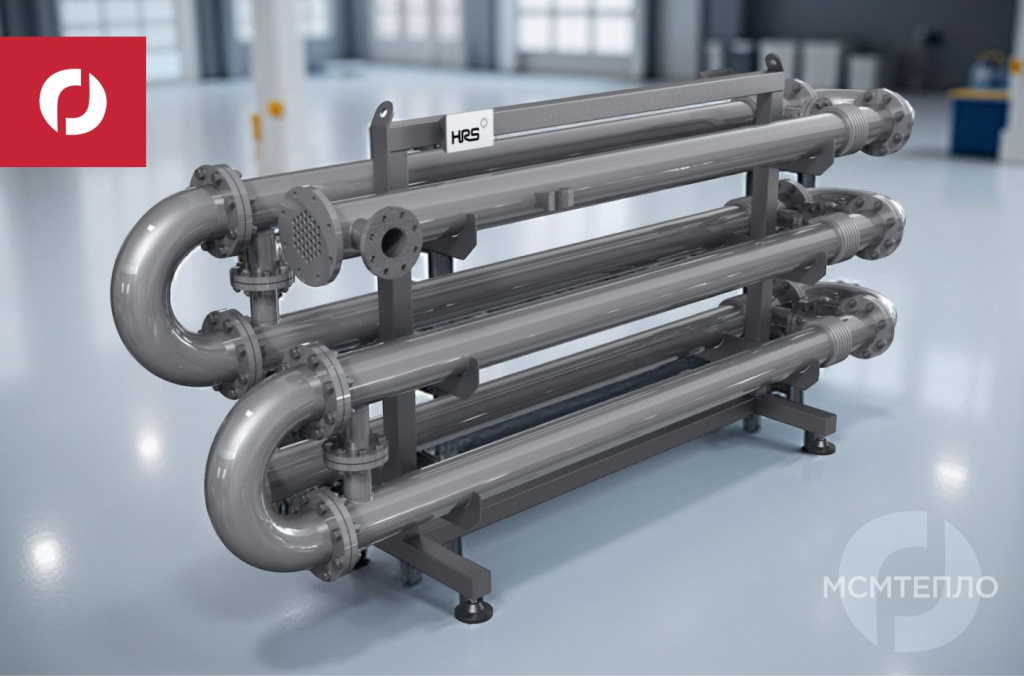

Очистка труб теплообменника пыжами из вспененного полиэтилена
Механическая очистка трубного пучка кожухотрубных теплообменников эластичными пыжами под давлением сжатого воздуха. Технология восстанавливает теплопередачу до 95-98% от паспортной без демонтажа аппарата и без агрессивной химии.
По теме: в каталоге — оборудование для промывки, пластинчатые теплообменники.
Содержание
Суть метода и принцип действия
Снаряд из вспененного полиэтилена + сжатый воздух = удар по отложениям
Очистка трубного пучка кожухотрубных теплообменников эластичными пыжами относится к семейству механических методов pigging-clean. Снаряд цилиндрической формы из ретикулированного вспененного полиэтилена с плотностью 28-45 кг/м³ заряжается в трубу со стороны входа, разгоняется потоком сжатого воздуха и проходит трубу насквозь, срывая отложения трением и упругой деформацией.
Ключевое отличие от химической промывки в том, что метод не растворяет накипь, а механически отрывает её от стенки. Это позволяет удалять отложения, нерастворимые в кислотах: силикатную накипь, оксид железа, продукты коррозии, биоплёнку. Реализуется одной мобильной установкой на колёсной раме, которая требует только электричества 380 В для компрессора.
Что метод делает хорошо
- Снимает мягкие и среднеплотные отложения толщиной до 3-4 мм
- Работает с биоплёнкой и илом без бактерицидов
- Не повреждает стенку трубы при правильном подборе плотности пыжа
- Восстанавливает теплопередачу до 92-98% от паспортной
- Не образует жидких отходов: загрязнения вылетают сухими
Где метод не работает
- Спрессованная карбонатная накипь толщиной более 4 мм
- Окалина и шлам в кривых змеевиках с радиусом менее 1,5 Dy
- Полностью забитые трубы (нужна предварительная гидроразмывка)
- Пластинчатые аппараты — нужна разборка и химия по другой методике
- Микроребристые трубы с шагом ребра менее 1 мм
Конструкция пыжа: материалы и абразив
Ретикулированный полиэтилен, плотность, диаметр и покрытия
Базовый материал
Основа пыжа — ретикулированный пенополиэтилен с открытоячеистой структурой. Стенки ячеек частично разрушены при производстве, и материал получает высокую эластичность при сохранении механической прочности. Плотность 28-45 кг/м³ подбирается по диаметру и длине трубы, рабочему давлению и типу отложений.
Стандартные диаметры пыжей: 14, 18, 22, 25, 32, 38, 45, 51, 76 и 100 мм. Длина выбирается из соотношения L/D = 1,2-1,8. Диаметр пыжа подбирается с натягом 5-15% относительно внутреннего диаметра трубы — это обеспечивает плотный контакт со стенкой и эффективный съём отложений без застревания.
Типы пыжей по жёсткости
Мягкий (28-32 кг/м³)
Для биоплёнки, ила, рыхлых отложений. Снимает 0,3-1 мм за проход. Не повреждает медь и латунь.
БиологияСредний (35-38 кг/м³)
Универсал для теплосетей и ГВС. Снимает карбонатную накипь до 2 мм, оксидные плёнки на стали и нержавейке.
УниверсалЖёсткий (40-45 кг/м³)
Силикатные и сульфатные отложения до 4 мм. Углеродистая сталь и нержавейка AISI 304/316.
ТяжёлыйС абразивом
Карбид кремния зернистостью 60-120 на поверхности. Снимает коррозию и окалину, слой металла 5-15 мкм за проход.
АбразивС полимерным покрытием
Эпоксидный или полиуретановый состав. Оставляет защитную плёнку 20-50 мкм. Срок службы — 6-12 месяцев.
ЗащитаМагнитный
Внутри залит ферромагнитный порошок. Применяется для контроля прохождения снаряда наружным датчиком.
КонтрольОборудование и схема подачи
Компрессор, конусный загрузчик, ловитель и пневмомагистраль
Состав комплекса
Комплекс включает четыре модуля: источник сжатого газа, конусный загрузчик-пускатель, шланговую магистраль с быстроразъёмами и ловитель отработанных пыжей на выходной стороне. Опционально — датчик прохождения пыжа и манометр на входе.
Источник газа — винтовой компрессор 0,5-3,0 м³/мин при 8-16 бар. Для труб Dy 14-25 мм хватает 0,5-1,0 м³/мин при 8 бар. Для аппаратов с трубами 38-76 мм нужно 2,0-3,0 м³/мин и 12-16 бар.
Газовая среда
Стандартная среда — атмосферный воздух после фильтра-влагоотделителя. На объектах с горючими отложениями (нефтепереработка) воздух заменяют на азот из баллонной рампы. Это исключает воспламенение углеводородной плёнки от статического заряда трения.
Конусный загрузчик
Конусная воронка с обратным клапаном сжимает пыж до диаметра трубы, клапан открывается, поток газа выталкивает снаряд. Время загрузки одного пыжа — 5-10 секунд. Опытная бригада подаёт пыж за 8-12 секунд на трубу.
| Параметр | Малый объект | Средний объект | Крупный объект |
|---|---|---|---|
| Площадь теплообмена, м² | до 50 | 50-300 | 300-2000 |
| Производительность компрессора, м³/мин | 0,5-1,0 | 1,5-2,5 | 3,0-7,0 |
| Давление воздуха, бар | 6-8 | 8-12 | 12-16 |
| Диаметр шланга, мм | 16-25 | 32-40 | 50-65 |
| Расход пыжей, шт. на 100 труб | 200-300 | 250-400 | 300-500 |
| Бригада, чел. | 2 | 2-3 | 3-4 |
| Время очистки, ч | 2-4 | 4-12 | 12-48 |
Технологический процесс: 7 этапов
От диагностики до повторного запуска аппарата
1. Диагностика и эндоскопия
Снимают крышки распредкамер. Эндоскопом проверяют первый ряд труб, замеряют толщину отложений на 5-10 трубах. По таблице подбирают плотность пыжа.
2. Слив и продувка
Аппарат отключают от обвязки, сливают воду из трубного пространства, продувают сжатым воздухом. Сухие трубы критичны для работы пыжа.
3. Установка ловителя
На выходной стороне ставят полипропиленовый ловитель с сеткой. Цель — собрать пыжи с отложениями и не дать им улететь в дренаж или цех.
4. Пуск первого пыжа
Пробный пуск мягким пыжом без абразива. Замеряют время прохождения и состояние пыжа на выходе. Корректируют давление для основной партии.
5. Основной цикл
Подают 2-4 пыжа подряд с интервалом 5-10 секунд. Первый снимает рыхлый слой, второй — основную накипь, третий-четвёртый — финишная зачистка. 30-60 секунд на трубу.
6. Контроль чистоты
Повторная эндоскопия 5-10 контрольных труб. Замер толщины остаточных отложений. При необходимости — повторный проход абразивным пыжом.
7. Опрессовка и запуск
Закрывают крышки распредкамер, проводят гидроопрессовку давлением 1,25 от рабочего. После выдержки 15 минут аппарат выводят на режим.
Документация
На каждый аппарат оформляют акт очистки с замерами до/после и фотофиксацией эндоскопии. Акт подшивают в паспорт аппарата.
Нужна очистка теплообменника эластичными пыжами?
Инженер подберёт режим, плотность пыжа и оборудование под ваш аппарат — звоните для предварительной оценки
Сравнение с альтернативными методами
Пыжи против химии, гидроразмывки и ультразвука
| Метод | Скорость | Стоимость | Отходы | Риск повреждения | Эффективность |
|---|---|---|---|---|---|
| Пыжи из пенополиэтилена | 2-12 часов | 40-120 тыс. руб. | сухие, утилизация ТКО | низкий | 92-98% |
| Химическая промывка кислотами | 12-48 часов | 80-300 тыс. руб. | жидкие, нейтрализация | средний (питтинг) | 85-95% |
| Гидродинамика 800-2500 бар | 6-24 часа | 120-400 тыс. руб. | жидкие, сбор | высокий (вмятины) | 95-99% |
| Ультразвук с погружением | 24-72 часа | 150-500 тыс. руб. | раствор для утилизации | низкий | 80-90% |
| Механическая ёршами | 8-30 часов | 50-150 тыс. руб. | сухие отходы | средний (царапины) | 75-90% |
| Замена трубного пучка | 3-10 дней | 300 тыс.-2 млн руб. | металлолом | — | 100% |
Когда выбирают пыжи: плановые очистки кожухотрубных аппаратов 1 раз в 6-24 месяца, короткое технологическое окно, объекты без канализации для химстоков, медные и латунные пучки, где кислоты вызывают питтинг.
Когда выбирают химию: тонкие трубки до 12 мм, где пыж не подобрать, спрессованные карбонатные отложения более 4 мм, U-образные трубки сложной геометрии.
Когда выбирают гидродинамику: крупные аппараты с трубами 38 мм и больше, где скорость критична, и стоимость метра очистки ниже расхода пыжей.
Технические параметры процесса
Цифры для расчёта рабочего задания
Подбор натяга пыжа
Натяг = (диаметр пыжа − внутренний диаметр трубы) / внутренний диаметр трубы. Для мягких отложений 5-8%, среднеплотных — 8-12%, твёрдых и абразивных — 12-15%. Натяг выше 18-20% приводит к застреванию: давление воздуха не справляется с трением.
Подбор давления
Рабочее давление зависит от диаметра трубы, длины пучка, плотности пыжа. Эмпирически: P = 0,2 × L + 0,15 × ρ + 1,5 бар. На практике закладывают запас 3× и работают на 8 бар для большинства задач.
Контроль качества очистки
До очистки K = 1200-2500 Вт/(м²·К), после — 3200-4800 Вт/(м²·К) для жидкость-жидкость теплообменников. Восстановление до 92-98% паспортного K считается нормой. Падение ниже 80% — повод для повторной очистки или гидродинамической доработки.
| Тип отложений | Толщина, мм | Плотность пыжа, кг/м³ | Кол-во проходов | Восстановление K, % |
|---|---|---|---|---|
| Биоплёнка, ил | 0,2-1,0 | 28-32 (мягкий) | 1-2 | 95-98 |
| Карбонатная накипь | 0,5-2,0 | 35-40 (средний) | 2-3 | 92-96 |
| Силикатная накипь | 1,0-3,0 | 40-45 (жёсткий) | 3-4 | 88-93 |
| Сульфатная накипь | 1,5-3,5 | 40-45 + абразив | 3-5 | 85-92 |
| Окислы железа | 0,5-2,0 | 35-40 (средний) | 2-3 | 90-95 |
| Сажа, кокс | 1,0-3,0 | 40-45 + абразив | 4-6 | 80-90 |
Экономика очистки: расчёт окупаемости
Стоимость работ против стоимости энергопотерь
Экономика строится на сопоставлении прямых затрат на работу (компрессор, пыжи, бригада, простой) с потерями от снижения теплопередачи. Экономия от регулярной очистки — 8-25% годового энергопотребления аппарата.
| Статья | Малый аппарат 50 м² | Средний 200 м² | Крупный 1000 м² |
|---|---|---|---|
| Стоимость очистки пыжами | 35-60 тыс. руб. | 80-160 тыс. руб. | 250-500 тыс. руб. |
| Стоимость пыжей и расходников | 5-12 тыс. руб. | 15-35 тыс. руб. | 60-150 тыс. руб. |
| Расход энергии без очистки, год | 180-280 тыс. руб. | 700-1100 тыс. руб. | 3,5-5,5 млн руб. |
| Экономия на энергии после очистки | 15-50 тыс. руб./год | 80-220 тыс. руб./год | 500-1300 тыс. руб./год |
| Окупаемость очистки | 9-18 мес. | 6-12 мес. | 4-9 мес. |
| Рекомендуемая периодичность | раз в 12-24 мес. | раз в 8-18 мес. | раз в 6-12 мес. |
Скрытые потери от грязного аппарата
Помимо роста расхода газа, грязный теплообменник создаёт цепь потерь. Гидросопротивление трубного пространства растёт на 20-60%, насос подкачки потребляет на 10-30% больше. Котельная работает на повышенном режиме, ускоряется износ горелок. На пищевом производстве загрязнённый аппарат становится критической точкой HACCP.
Что включает стоимость работ
Цена складывается из четырёх компонентов: мобилизация бригады (15-25% сметы), расходники — пыжи, шланги (8-20%), работа бригады с допусками (40-55%), отчётность и опрессовка с актом (10-15%). Транспорт в пределах региона обычно входит; межрегиональные перевозки — отдельно.
Калькулятор объёма работ и расхода пыжей
Оценка количества пыжей, времени бригады и предварительной стоимости
Частые вопросы
Можно ли очистить пластинчатый теплообменник пыжами?
Нет. Метод работает только в трубах круглого сечения. Каналы пластинчатого аппарата имеют переменную геометрию, и пыж застрянет на гофре. Для разборных ПТО применяют разборку и щёточную очистку пластин, для паяных — циркуляционную химию. План работ дадим по тел. 8-800-302-58-75.
Не повредит ли пыж медные или латунные трубки?
При правильном подборе плотности — нет. Для меди и латуни используют мягкие пыжи 28-32 кг/м³ без абразива. Они снимают отложения, но не царапают мягкий металл. Абразивные пыжи на медь не применяют. Контроль толщины стенки обязателен на пучках со сроком службы более 15 лет.
Что делать, если пыж застрял в трубе?
Сначала поднимают давление на 30-50% и подают дополнительный воздух. Если не помогает — меняют направление подачи и продувают трубу с обратной стороны. В крайнем случае пыж разбивают встречным потоком воды или химией. Профилактика — корректный натяг и тестовый пуск пробного пыжа.
Какая частота очистки оптимальна для теплосетевых аппаратов?
Для теплосетей и ГВС на умягчённой воде — 1 раз в 18-24 месяца. На сырой воде — 1 раз в 8-12 месяцев. Для пищевой промышленности с биорисками — 1 раз в 3-6 месяцев. Точная периодичность — по падению K: когда K снижается до 85-90% паспортного, аппарат уходит на очистку.
Нужно ли останавливать всю котельную для очистки одного аппарата?
Нет. Очистке подвергается только конкретный теплообменник. При параллельной схеме с задвижками работа идёт без остановки технологии. При единственном аппарате планируют технологическое окно 6-14 часов. Для ответственных объектов делают мобильную врезку байпаса.
Чем отличается одноразовый пыж от многоразового?
Одноразовые пыжи — стандарт для очистки теплообменников: после прохода пыж сжимается, теряет упругость и идёт в утилизацию. Многоразовые снаряды с металлическим сердечником применяются для контрольных протяжек магистральных трубопроводов и в теплообменниках почти не используются.
Можно ли проводить очистку при отрицательной температуре воздуха?
Да, если аппарат находится в отапливаемом помещении. Сам процесс не зависит от наружной температуры. Ограничения на улице — обмерзание фильтра-влагоотделителя и риск замерзания остаточной воды. При работе ниже -10°C применяют осушитель и прогрев труб горячим воздухом.
Куда деваются загрязнения после очистки?
Загрязнения вылетают сухими через ловитель вместе с пыжами. Накипь и оксиды относятся к отходам IV-V класса опасности и утилизируются как ТКО. Для нефтехимии и фармацевтики проводят анализ загрязнений. Объём отходов — 5-20 кг с аппарата 200 м².
Можно ли совмещать очистку пыжами с химической промывкой?
Да, и эта схема даёт лучший результат на сложных отложениях. Сначала проводят циркуляционную химразмывку слабым раствором кислоты — она размягчает плотные слои накипи. Через 4-12 часов аппарат сливают и завершают очистку пыжами. Комбинация быстрее химии и эффективнее чистых пыжей.
