Причины замены водяного теплообменника: когда менять, а когда чинить

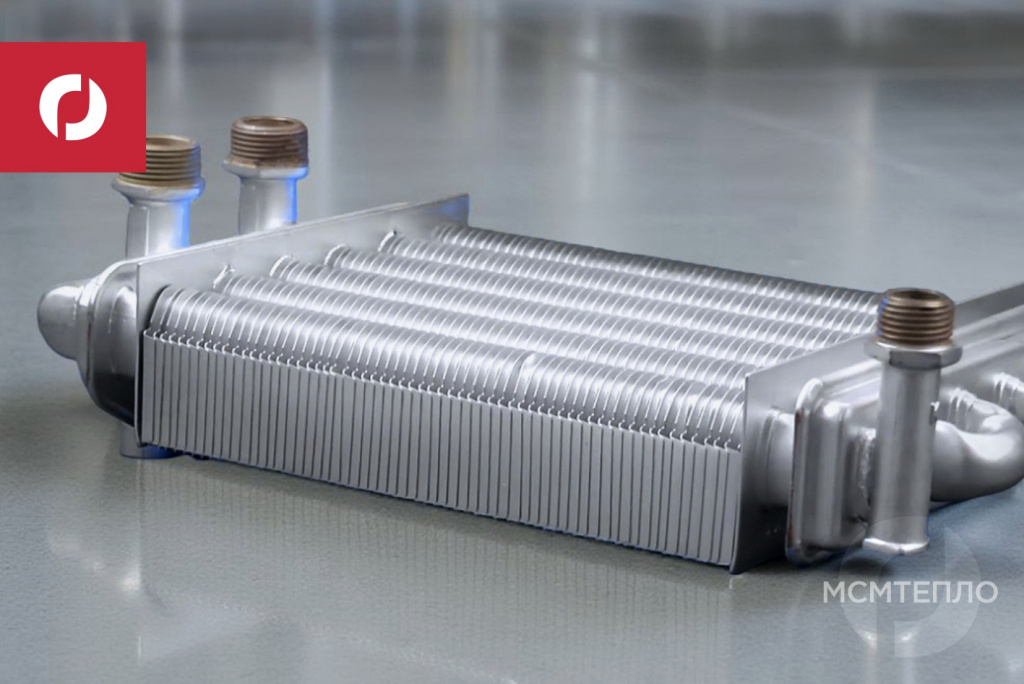

Причины замены водяного теплообменника: когда и зачем
Износ пластин, разгерметизация, падение тепловой мощности, рост гидравлического сопротивления — разбираем 9 объективных причин замены водяного теплообменника. Чек-лист диагностики, экономика «ремонт против замены», график работ под ключ.
Содержание
9 признаков, что водяной теплообменник пора менять
Объективные индикаторы износа: что показывают манометры, термометры и журнал ремонтов
Водяной теплообменник — расходник с конечным ресурсом. Пластинчатый разборный аппарат на качественной воде отрабатывает 12–15 лет, кожухотрубный — 15–20. Реальный срок службы определяет не паспорт, а условия эксплуатации. Ниже — девять симптомов, при которых замена дешевле дальнейшего ремонта.
1. Падение тепловой мощности на 25–40%
Аппарат не выводит контур на расчётную температуру даже после промывки. Причина — необратимый износ пластин или сквозная зарастание трубного пучка отложениями карбонатов и магнетита.
критично2. Рост гидравлического сопротивления в 2–3 раза
Перепад давления вырос с проектных 0,3–0,5 бар до 1,0–1,5 бар. Циркуляционный насос перегружен, потребление электроэнергии на 30–60% выше нормы.
критично3. Постоянные подтекания по уплотнениям
После замены прокладок течь возобновляется через 3–6 месяцев. Геометрия пластин «уплыла», герметичность не восстанавливается.
критично4. Сквозная коррозия пластин
Пин-холлы (точечная перфорация AISI 304/316) при контакте с хлоридами или сульфатами. Контуры смешиваются — авария.
авария5. Перетоки между контурами
Анализ воды греющего контура показывает примеси из контура нагрева — соли жёсткости, продукты коррозии. Подтверждение перфорации.
авария6. Снятие модели с производства
Производитель прекратил выпуск пластин и уплотнений типоразмера. Сторонние аналоги работают 1–2 сезона вместо 5–7 лет.
экономика7. Изменение тепловой нагрузки
Подключены новые корпуса, бассейн или ГВС. Аппарат недогружает потребителей. Реконструкция узла дороже замены.
экономика8. Ремонт ≥ 60% от нового
Комплект пластин + уплотнений + работа составляет 60–80% от цены нового аппарата. Экономика говорит однозначно — менять.
экономика9. Не проходит гидроиспытания
Не держит 1,5 P_раб 10 минут после ревизии. Дефектоскопия выявила усталостные трещины. Эксплуатация запрещена.
аварияОбъективные причины замены: износ, накипь, коррозия, модернизация
Что на самом деле выводит водяной теплообменник из строя
Естественная выработка ресурса
Пластины разборного теплообменника подвергаются циклическому нагружению давлением и температурой. За 15 лет работы количество тепловых циклов превышает 25 000–40 000: усталостные изменения металла, микротрещины в местах перегиба, эрозия посадочной канавки. Уплотнения EPDM/NBR меняются 4–6 раз. К 15–18 годам аппарат теряет 15–25% тепловой эффективности.
Накипеобразование
На водопроводной воде Москвы (жёсткость 3–5 °Ж) при температуре стенки выше 70°C отложения карбоната кальция растут со скоростью 0,3–0,8 мм/год. Через 5–7 лет без промывок толщина накипи достигает 2–4 мм, коэффициент теплопередачи K падает с 4500 Вт/(м²·К) до 1800–2500. Если химические промывки не восстанавливают характеристики — менять.
Коррозия и эрозия
Три механизма: точечная коррозия (питтинг) при хлоридах более 100 мг/л — сквозные отверстия в AISI 304 за 3–5 лет; щелевая коррозия под уплотнениями при стоянке без воды; эрозия входных отверстий при скоростях выше 6 м/с. Поверхность истончается, опрессовка не проходит.
Несоответствие новой нагрузке
За 10–15 лет конфигурация объекта меняется: пристройка, бассейн, дополнительный контур ГВС. Старый аппарат на 250 кВт не справляется с нагрузкой 380 кВт. Реконструкция узла под параллельный аппарат обходится в 1,5–2 раза дороже замены на типоразмер выше.
Чек-лист диагностики: 12 пунктов перед решением о замене
Что измерить, что записать, что проверить до того, как заказывать новый аппарат
Диагностика занимает 2–4 часа и стоит 8 000–18 000 ₽ в зависимости от региона. Это в 50–80 раз дешевле, чем поспешная замена «по интуиции» с ошибкой подбора. Полный отчёт — основа для технического задания на новый теплообменник.
| № | Что проверить | Метод | Норма / тревога |
|---|---|---|---|
| 1 | Тепловая мощность фактическая | Расходомер + 2 термопары | ≥ 85% от паспортной |
| 2 | Перепад давления первичный контур | Манометры на входе/выходе | ≤ 1,5× проектного |
| 3 | Перепад давления вторичный контур | Манометры на входе/выходе | ≤ 1,5× проектного |
| 4 | Температурный напор LMTD | Расчёт по 4 точкам | ≥ 70% от проектного |
| 5 | Подтекания по периметру пакета | Визуальный осмотр | Сухо, без капели |
| 6 | Состояние шпилек и гаек | Динамометрический ключ | Момент паспортный ±10% |
| 7 | Размер пакета (длина «А») | Штангенциркуль | Паспортная ±2% |
| 8 | Анализ воды греющего контура | Лабораторный анализ | Без примесей из контура нагрева |
| 9 | Гидроиспытание 1,5 P_раб | Опрессовка 10 минут | Падение давления ≤ 2% |
| 10 | Дефектоскопия пластин | Цветная или магнитопорошковая | Без сквозных дефектов |
| 11 | Состояние патрубков | УЗ-толщинометрия | Износ ≤ 15% |
| 12 | Журнал промывок и ремонтов | Документация | ≥ 1 промывка/год |
Ремонт или замена: матрица решения
По каким критериям выбирают: восстанавливать или ставить новый
Ремонт оправдан, если
- Возраст аппарата 5–10 лет, ресурс не выработан
- Модель в производстве, пластины и уплотнения доступны на складе РФ
- Стоимость комплекта пластин + уплотнений ≤ 40% от нового
- Тепловая нагрузка объекта не изменилась
- Геометрия рамы (шпильки, патрубки) в норме
- Нет сквозной коррозии, гидроиспытания проходят
- Допустимо технологическое окно 5–10 дней на ремонт
Замена обязательна, если
- Возраст 12+ лет, цикл усталости пластин выработан
- Модель снята с производства, оригинальные пластины недоступны
- Стоимость ремонта ≥ 60% от цены нового аппарата
- Тепловая нагрузка выросла на 20%+
- Сквозная коррозия, перетоки контуров, не держит опрессовку
- Нужно технологическое окно 24–72 часа (быстрая замена)
- Требуется переход на более энергоэффективный типоразмер
В зоне 40–60% решение принимают с учётом гарантии на ремонт (6–12 месяцев против 24–36 на новый аппарат), резерва в котельной и плановых проектов модернизации. Чаще выгоднее новый аппарат.
Экономика замены: CAPEX, OPEX, TCO за 10 лет
Что реально стоит замена водяного теплообменника 250 кВт под ключ
Сравним три сценария для типичного узла ГВС/отопления административного здания с тепловой нагрузкой 250 кВт: А) Продолжаем ремонтировать старый аппарат 12+ лет. Б) Меняем на пластинчатый разборный нового поколения. В) Меняем на паяный неразборный.
| Параметр | А) Ремонт старого | Б) Новый разборный ПТО | В) Новый паяный |
|---|---|---|---|
| Стоимость работ/оборудования | 180 000–280 000 ₽ | 320 000–480 000 ₽ | 140 000–220 000 ₽ |
| Демонтаж старого | — | 25 000–40 000 ₽ | 25 000–40 000 ₽ |
| Монтаж и обвязка | — | 45 000–75 000 ₽ | 30 000–50 000 ₽ |
| Пусконаладка | 15 000 ₽ | 20 000–30 000 ₽ | 15 000–25 000 ₽ |
| CAPEX итого | 195 000–295 000 ₽ | 410 000–625 000 ₽ | 210 000–335 000 ₽ |
| OPEX/год (электро+ТО) | 85 000–120 000 ₽ | 55 000–75 000 ₽ | 60 000–80 000 ₽ |
| Срок до следующей замены | 2–4 года | 12–15 лет | 8–12 лет |
| TCO за 10 лет | 1 290 000–2 195 000 ₽ | 960 000–1 375 000 ₽ | 810 000–1 135 000 ₽ |
Вывод: ремонт аппарата старше 10 лет — самая дорогая стратегия в долгосрочной перспективе. Каждые 2–4 года повторение цикла плюс переплаты по электроэнергии. Замена окупает CAPEX за 3–4 года экономией OPEX.
Нужна диагностика старого теплообменника или подбор нового?
Выездной аудит за 1 день, расчёт TCO, коммерческое предложение в течение 48 часов
График работ под ключ: от диагностики до пусконаладки
7 этапов замены водяного теплообменника с типовыми сроками
Этап 1. Выезд и диагностика (1 день)
Инженер измеряет фактические параметры, фотографирует обвязку, забирает паспорт, снимает размеры. Стоимость 8 000–18 000 ₽, при договоре засчитывается в счёт работ.
Этап 2. Расчёт и подбор (2–3 дня)
Тепловой и гидравлический расчёт, подбор типоразмера, материала пластин и уплотнений. Альтернативы по бюджету и срокам. Согласование с эксплуатацией.
Этап 3. КП и договор (1–2 дня)
Коммерческое предложение: оборудование, демонтаж, монтаж, пусконаладка, гарантия. Подписание договора, счёт на аванс 50–70%.
Этап 4. Производство (10–35 дней)
Склад — отгрузка 1–3 дня. Под заказ (AISI 316L/Ti, спецуплотнения) — 14–35 дней. Контроль на заводе.
Этап 5. Доставка (2–3 дня)
Транспортировка, входной контроль, проверка комплектности. Согласование технологического окна, отключение и опорожнение контуров.
Этап 6. Замена (24–48 часов)
Демонтаж старого, монтаж нового, обвязка, врезка, изоляция. Стандартное технологическое окно — двое суток.
Этап 7. Пусконаладка (1 день)
Заполнение, опрессовка 1,5 P_раб, вывод на параметры, настройка диспетчеризации. Акт ввода, паспорт, гарантия 24–36 месяцев.
Калькулятор: сроки и стоимость замены под ключ
Ориентировочный бюджет проекта по тепловой мощности и типу аппарата
Типовые ошибки при замене водяного теплообменника
7 ошибок, которые удорожают проект в 1,5–3 раза или сокращают ресурс нового аппарата
1. «Точь-в-точь» по старому паспорту
За 10–15 лет нагрузка меняется. Копирование паспорта — путь к недогрузке потребителей или избыточной мощности. Нужен расчёт по фактическим параметрам.
2. Экономия на материале пластин
AISI 304 вместо 316/316L на воде с хлоридами или паяный с медью на агрессивных средах — питтинг и замена через 2–3 года. Материал подбирают под анализ воды.
3. Игнорирование фильтра грубой очистки
Без сетчатого фильтра 0,8–1,2 мм окалина и взвеси забивают межпластинные каналы за 3–6 месяцев. Аппарат превращается в дорогой грязевик.
4. Замена без анализа воды
Подбор без отчёта по жёсткости, pH, хлоридам, железу. Результат — несоответствие материалов и уплотнений среде, ускоренное зарастание накипью.
5. Отказ от автоматики ГВС
Новый аппарат без термостатического регулятора и циркуляционного байпаса работает в режиме «вкл/выкл», ресурс уплотнений падает в 2–3 раза.
6. Монтаж без отсечной арматуры
Без шаровых кранов на 4 патрубках обслуживание превращается в опорожнение системы. Экономия 8 000 ₽ оборачивается 40 000 ₽ простоев.
7. Несертифицированный поставщик
Серый импорт без сертификатов и гарантии. Через год — отказ, нет запасных пластин, нет претензии. Экономия 15–20% оборачивается полной заменой.
8. Без отчёта о работах
Нет акта пусконаладки, протоколов опрессовки, фотофиксации. При гарантийном случае подрядчик отказывает. Документы — обязательная часть проекта.
Частые вопросы о замене водяного теплообменника
Как понять, что водяной теплообменник пора менять, а не ремонтировать?
Менять стоит, если выполнено хотя бы одно из условий: возраст 12+ лет, сквозная коррозия пластин/трубок, не проходит гидроиспытания, стоимость ремонта ≥ 60% от цены нового, выросла тепловая нагрузка на объекте, модель снята с производства. Ремонт оправдан при возрасте до 10 лет и доступных оригинальных пластинах. Точный ответ даёт диагностика — выезд инженера за 8 000–18 000 ₽: 8-800-302-58-75.
Сколько времени занимает замена водяного теплообменника под ключ?
Сама замена на объекте занимает 24–48 часов: демонтаж старого аппарата, монтаж нового, обвязка, опрессовка, пусконаладка. Полный проект «диагностика → расчёт → договор → поставка → монтаж → сдача» — 12–18 дней при наличии аппарата на складе, 30–55 дней при производстве под заказ. Для аварийных ситуаций используем оборотный фонд и подменные аппараты.
Можно ли поставить новый теплообменник на старое место без переделки обвязки?
Да, если новый аппарат той же серии или совместимой геометрии. У большинства производителей пластинчатых ТО (РИДАН, Alfa Laval, ЭТРА, ТТАИ, Funke, Kelvion, Sondex) есть линейки с одинаковыми присоединительными размерами. При смене производителя или росте мощности нужна переделка обвязки: новые патрубки, переходники, иногда смещение рамы.
Какой материал пластин выбрать для замены?
Стандарт для ГВС и отопления — AISI 316/316L (устойчив к хлоридам до 200 мг/л). AISI 304 — только на закрытых контурах с подготовленной водой. При хлоридах выше 300 мг/л или в бассейнах с хлоринатором — титан Grade 1/2. Уплотнения: EPDM для воды до 140°C, FKM — для пара выше 140°C.
Сколько стоит замена водяного теплообменника на 250 кВт под ключ?
Ориентировочный бюджет для типового узла ГВС/отопления 250 кВт в Москве и МО: разборный пластинчатый ТО под ключ — 410 000–625 000 ₽, паяный — 210 000–335 000 ₽, кожухотрубный — 280 000–420 000 ₽. В смету входит: оборудование, демонтаж, монтаж, обвязка, изоляция, пусконаладка, документы. Для регионов добавьте 8–15% на логистику и командировочные. Точная цена — после диагностики и подбора: zakaz@msmteplo.ru.
Какой ресурс у нового пластинчатого теплообменника?
При соблюдении регламента ТО разборный ПТО из AISI 316/316L работает 12–15 лет, кожухотрубный — 15–20 лет, паяный — 8–12 лет. Условия долгой службы: фильтр грубой очистки 0,8 мм, химическая промывка 1 раз в 1–3 года, замена уплотнений каждые 4–6 лет, контроль pH и жёсткости. Гарантия производителя — 24–36 месяцев.
Можно ли заменить разборный теплообменник на паяный?
Технически да, при совпадении тепловых параметров и присоединительных размеров. Паяный дешевле в 1,5–2 раза по CAPEX и компактнее, но не разбирается для механической чистки (только химическая промывка). Подходит для чистой воды с автоматической химподготовкой. Для городской воды без водоподготовки разборный аппарат практичнее.
Что делать со старым демонтированным теплообменником?
Три варианта. Сдать в металлолом: пластины AISI 304/316 принимают по 80–140 ₽/кг, стоимость аппарата 250 кВт — 8 000–15 000 ₽, мы зачитываем в счёт работ. Реализовать как б/у запчасть для объектов той же серии. Оставить в резерве на объекте как «донор» для будущих ремонтов.
Нужно ли менять обвязку и арматуру вместе с теплообменником?
Обязательно проверить и часто заменить: фильтр грубой очистки, шаровые краны на патрубках, термометры и манометры, предохранительные клапаны (ресурс 5–8 лет), воздухоотводчики. Магистральные трубопроводы и циркуляционный насос — по состоянию. Полная замена обвязки добавляет 30–60 тыс. ₽, но продлевает ресурс системы.
