Теплообменник для бассейна: пластинчатый или кожухотрубный
Теплообменник для бассейна: пластинчатый или кожухотрубный
Сравнение ПТО и КТО для нагрева воды бассейна: КПД, размеры, цена, стойкость к хлору, срок службы. Восемь критериев и шесть сценариев выбора.
Содержание
Конструктивная разница ПТО и КТО
Гофрированные пластины против трубного пучка в цилиндре
Пластинчатый теплообменник (ПТО) — набор штампованных пластин AISI 316, стянутых шпильками между плитами (разборное исполнение) либо спаянных медью/никелем (паяное). Стенка пластины 0,4–0,6 мм. Гофра создаёт турбулентность даже при низких скоростях, поэтому K = 3500–7000 Вт/(м²·К).

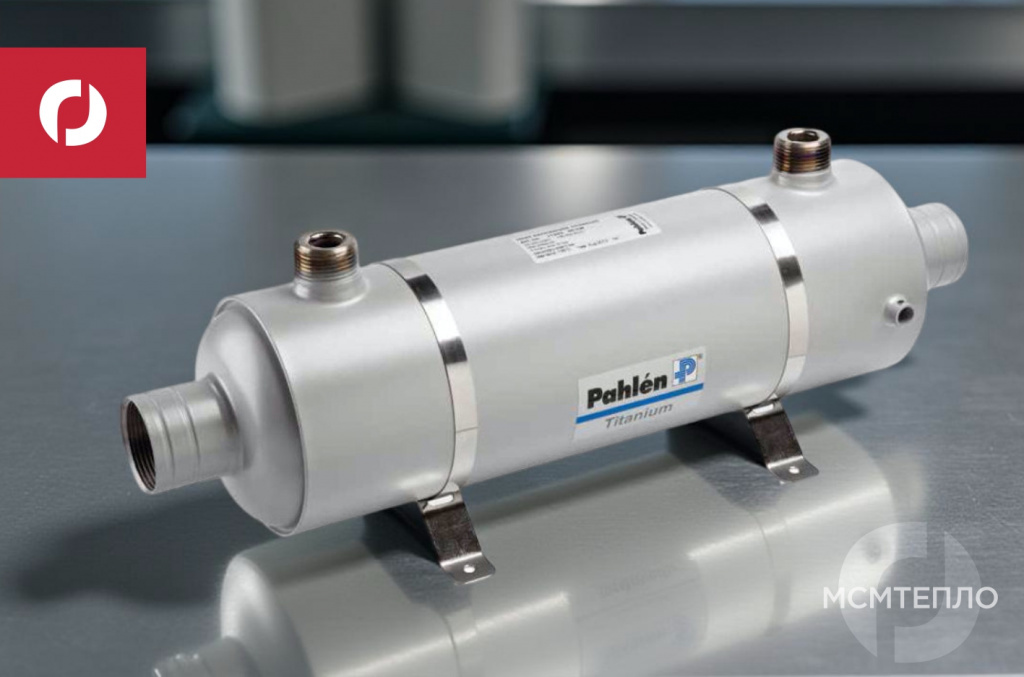

Кожухотрубный теплообменник (КТО) — цилиндрический корпус с трубным пучком внутри. Вода бассейна проходит по трубкам Ø16–25 мм из титана Grade 2 или AISI 316L, теплоноситель — по межтрубному пространству. Корпус — углеродистая сталь либо нержавейка. K = 800–2500 Вт/(м²·К) из-за ламинарного режима в межтрубном пространстве.
Пластинчатый (ПТО)
- Пластины AISI 316 толщиной 0,4–0,6 мм с гофрой «фишбоун»
- K = 3500–7000 Вт/(м²·К) — турбулентный режим
- Площадь 0,1–2400 м², в 3–5 раз компактнее КТО
- Масса на 50 кВт — 25–40 кг
- Разборные (РИДАН, ЭТРА, Alfa Laval), паяные (Funke, Swep)
Кожухотрубный (КТО)
- Корпус с пучком трубок Ø16–25 мм, длина 0,8–2 м
- K = 800–2500 Вт/(м²·К) — ламинарное течение
- Площадь 0,5–500 м², корпус Ø200–1200 мм
- Масса на 50 кВт — 80–140 кг
- Производители: ТТАИ, Bowman, AstralPool, Hi-Therm
Материалы и стойкость к хлору
AISI 316, титан Grade 2, специальные сплавы для солевого электролиза
Вода бассейна — агрессивная среда. Свободный хлор 0,3–1,5 мг/л, связанный хлор, броморегуляторы, медный купорос, при солевом хлоринаторе — NaCl 3–5 г/л и постоянное электрохимическое выделение хлора. Углеродистая сталь корродирует за 6–18 месяцев, AISI 304 — за 2–4 года.
Пластинчатые для бассейна
Стандартный материал — AISI 316 с содержанием молибдена 2,5–3%, повышающим стойкость к питтинговой коррозии. Для солевого электролиза рекомендованы паяные ПТО на никелевой пайке (исключают вымывание меди) либо разборные с уплотнениями EPDM-P. Для агрессивных режимов — версии из титана Grade 1: Alfa Laval AQ4-Ti, Swep B25T, Kelvion GL-145Ti.
Кожухотрубные для бассейна
Трубки — титан Grade 2 (ВТ1-0) либо AISI 316L. Корпус — углеродистая сталь с эпоксидным покрытием, реже AISI 316. Титановые трубки выдерживают любую воду бассейна, включая морскую до 35 г/л. Концевые крышки — ABS или полипропилен. Производители: AstralPool Titanium 70/140/200, Hi-Therm Ti, Behncke WT-200, ТТАИ ТТ-Б.
| Материал | Свободный хлор | Солевой электролиз | Морская вода | Срок службы |
|---|---|---|---|---|
| AISI 304 | Не рекомендуется | Не допустим | Не допустим | 2–4 года |
| AISI 316/316L | До 1,5 мг/л | До 3 г/л NaCl | Не рекомендуется | 10–15 лет |
| Титан Grade 1 | Без ограничений | Без ограничений | Допустим до 25 г/л | 20–30 лет |
| Титан Grade 2 | Без ограничений | Без ограничений | Без ограничений | 25–35 лет |
| Inconel 625 | Без ограничений | Без ограничений | Без ограничений | 30+ лет |
Сравнение по 8 критериям
КПД, габариты, цена, стойкость, шум, обслуживание, скорость нагрева, срок
| Критерий | Пластинчатый (ПТО) | Кожухотрубный (КТО) | Лидер |
|---|---|---|---|
| КПД теплопередачи | 92–96% | 82–90% | ПТО |
| Габариты на 50 кВт | 76×191×466 мм | Ø168×1100 мм | ПТО |
| Масса на 50 кВт | 12–18 кг | 32–48 кг | ПТО |
| Цена на 50 кВт | 28 000–80 000 ₽ | 65 000–140 000 ₽ | ПТО |
| Стойкость к загрязнениям | Средняя (узкие каналы 2–4 мм) | Высокая (трубки Ø16–25 мм) | КТО |
| Стойкость к гидроударам | До 16 бар (паяные до 25 бар) | До 25 бар, до 40 бар на заказ | КТО |
| Механическая очистка | Только разборка (РТО) | Ёрш по трубкам без разборки | КТО |
| Срок службы в бассейне | 15–25 лет (AISI 316) | 25–35 лет (титан) | КТО |
Счёт 4:4. ПТО лидирует по компактности, массе, цене, КПД. КТО — по стойкости к загрязнениям и давлению, удобству чистки, долговечности. Универсального ответа нет — выбор зависит от приоритетов конкретного объекта.
Когда КПД критичен
Для частного бассейна 30–60 м³ разница 92% vs 88% экономит 12 000–25 000 ₽/год на газе. Для коммерческого 200–500 м³ — 80 000–250 000 ₽/год: ПТО однозначно выигрывает. При наличии большого котла ПТО просто дешевле и эффективнее.
Когда важнее стойкость к загрязнениям
Если вода жёсткая (свыше 5 ммоль/л) либо есть риск попадания органики (открытые бассейны, бассейны при банях), узкие каналы ПТО 2–4 мм забиваются накипью и илом. КТО с трубками Ø16–25 мм работает в 2–3 раза дольше между промывками. Для бассейнов с открытым контуром охлаждения через речную/озёрную воду — только КТО.
Мощность и подбор
Расчёт по объёму, площади зеркала и времени нагрева
Тепловая нагрузка = начальный нагрев чаши + компенсация теплопотерь. Q₁ = V·ρ·c·ΔT/τ (V — объём, ρ = 1000 кг/м³, c = 4,19 кДж/кг·К, ΔT — перепад, τ — время). Q₂ = q·S (q — удельные потери, S — площадь зеркала).
Удельные теплопотери
Типовые мощности для бассейнов
| Объём, м³ | Тип | Время нагрева | Мощность ПТО | Мощность КТО |
|---|---|---|---|---|
| 15 (3×5×1м) | Крытый частный | 24 ч | 15–20 кВт | 20–25 кВт |
| 30 (4×7,5×1м) | Крытый частный | 24 ч | 28–35 кВт | 35–45 кВт |
| 50 (5×10×1м) | Крытый частный | 24 ч | 45–55 кВт | 55–70 кВт |
| 50 (5×10×1м) | Открытый сезонный | 36 ч | 60–80 кВт | 75–100 кВт |
| 120 (6×20×1м) | Спортивный 25м | 48 ч | 120–150 кВт | 150–180 кВт |
| 500 (10×50×1м) | Олимпийский | 72 ч | 400–500 кВт | 500–620 кВт |
Цена и срок поставки
CAPEX, доставка, наличие на складе. Цены РФ 2026
Стоимость зависит от трёх факторов: материала (нержавейка/титан), конструкции (паяный/разборный/КТО) и мощности. Ниже — диапазоны по реальным проектам 2026 года.
| Мощность | Паяный ПТО AISI 316 | Разборный ПТО AISI 316 | КТО титан Grade 2 |
|---|---|---|---|
| 15 кВт (бассейн 15 м³) | 14 000–22 000 ₽ | не делается | 28 000–42 000 ₽ |
| 30 кВт (бассейн 30 м³) | 18 000–32 000 ₽ | 48 000–75 000 ₽ | 45 000–72 000 ₽ |
| 50 кВт (бассейн 50 м³) | 28 000–45 000 ₽ | 65 000–95 000 ₽ | 65 000–110 000 ₽ |
| 80 кВт (бассейн 80 м³) | 38 000–62 000 ₽ | 85 000–125 000 ₽ | 92 000–145 000 ₽ |
| 150 кВт (бассейн 120 м³) | 70 000–110 000 ₽ | 140 000–195 000 ₽ | 160 000–230 000 ₽ |
| 500 кВт (бассейн 500 м³) | под заказ | 380 000–540 000 ₽ | 520 000–780 000 ₽ |
Срок поставки
Паяные ПТО 10–80 кВт — склад, отгрузка 1–3 дня. Разборные ПТО под графики РИДАН/ЭТРА — 14–28 дней, импорт через параллельный ввоз — 6–14 недель. КТО титановые до 200 кВт — склад или 7–14 дней, нестандарт под заказ — 4–8 недель.
Что входит в стоимость проекта
Теплообменник
50–70% бюджета. Для бассейна 50 м³ — 28–110 тыс. ₽.
Обвязка
Арматура, циркуляционный насос, манометры, обратные клапаны. 15–35 тыс. ₽.
Автоматика
Контроллер Carel/Danfoss, датчики PT1000, трёхходовой клапан. 12–40 тыс. ₽.
Монтаж
Врезка в контур котла и бассейна, изоляция, пуско-наладка. 20–60 тыс. ₽.
Не уверены, что выбрать для вашего бассейна?
Инженер MSMTeplo подберёт ПТО или КТО под объём, тип воды и температурный график котла — расчёт бесплатно
6 сценариев выбора
Типовые объекты и рекомендованный тип теплообменника
1. Крытый частный бассейн 30–50 м³
Паяный пластинчатый AISI 316 от 30 до 60 кВт. Подключение к газовому или электрическому котлу дома. Компактно (76×191×466 мм), быстрый нагрев 18–24 ч, цена 28–60 тыс. ₽. Производители: Funke FP, Swep B25, Kelvion GBS, РИДАН XB. Самый частый случай — 60% заказов.
Паяный ПТО2. Открытый сезонный бассейн
Разборный ПТО AISI 316 на 60–100 кВт. Открытый бассейн требует в 1,5–2,5 раза больше мощности из-за ветровых потерь и испарения. Покрывало на ночь — обязательно. Если вода жёсткая или используются картриджные фильтры — переход на КТО.
Разборный ПТО3. Бассейн с солевым хлоринатором
Только кожухотрубный титан Grade 2 либо паяный ПТО на никелевой пайке с титановыми пластинами. AISI 316 в этом сценарии живёт 1–3 сезона. AstralPool Titanium 70/140, Hi-Therm Ti, Behncke WT-200 — типовые модели для солевого электролиза.
КТО титан4. Коммерческий бассейн 100–500 м³
Разборный ПТО 120–500 кВт под низкотемпературный график котла. Каскадная схема: 2–3 параллельных аппарата для резервирования и плавного регулирования. РИДАН НН, ЭТРА ЭТ, Alfa Laval M-серия. CAPEX 380–1500 тыс. ₽, окупается за 4–6 лет на экономии по сравнению с КТО.
Разборный ПТО5. SPA / джакузи / купель (38°C)
Малый объём 2–8 м³, высокая температура. Паяный ПТО 6–15 кВт от котла, размер с книгу, 10–22 тыс. ₽. Для морской купели — мини-КТО с титановыми трубками.
Паяный ПТО6. Аквапарк / аквазона отеля
Каскад разборных ПТО 200–800 кВт на бассейн с независимым управлением. Резервирование N+1, диспетчеризация через BMS. Для морской воды — параллельно титановый КТО 100–300 кВт.
Каскад ПТО + КТООбслуживание и ремонт
Промывка, замена пластин и уплотнений, чистка трубок
Главное отличие в обслуживании — доступ к поверхности теплообмена. Разборный ПТО требует развинчивания шпилек и разборки пакета пластин. Паяный не разбирается — только химическая промывка или замена. КТО позволяет механически очистить трубки ёршиком, не разбирая аппарат.
Периодичность обслуживания для бассейна
| Операция | Паяный ПТО | Разборный ПТО | КТО |
|---|---|---|---|
| Химическая промывка | 1 раз в 2–3 года | 1 раз в 2–3 года | 1 раз в 3–5 лет |
| Механическая чистка трубок | не делается | не делается | 1 раз в 1–2 года |
| Разборка и осмотр | не возможна | 1 раз в 3–5 лет | 1 раз в 5 лет |
| Замена уплотнений | не нужна | 1 раз в 6–10 лет | 1 раз в 10 лет |
| Стоимость ТО за 10 лет | 15–30 тыс. ₽ | 40–80 тыс. ₽ | 25–50 тыс. ₽ |
Промывка и чистка
Для ПТО — слабокислые растворы лимонной или сульфаминовой кислоты 3–5%, циркуляция 2–4 часа при 50–60°C. Стоимость с выездом инженера 15–25 тыс. ₽. Для КТО — механическая чистка ёршиком через переднюю крышку без разборки аппарата, 8–15 тыс. ₽ за объект. Механическая чистка убирает не только накипь, но и биообрастание, ил, продукты коррозии — то, что химия растворяет плохо.
Запчасти
Разборный ПТО: пластины поштучно 1200–4500 ₽, уплотнения комплектом 15–60 тыс. ₽, концевые плиты, шпильки. Срок поставки РИДАН и ЭТРА — 5–14 дней, импорт Alfa Laval/Funke/Kelvion — 6–12 недель. Паяный ПТО запчастей не имеет — при течи меняется целиком. КТО: трубные пучки заменяются комплектом, цена 40–60% от стоимости нового аппарата.
Калькулятор мощности
Расчёт по объёму бассейна, площади зеркала и времени нагрева
Частые вопросы
Что выбрать для частного бассейна 50 м³ с газовым котлом?
Паяный пластинчатый теплообменник AISI 316 мощностью 45–55 кВт. Цена 28 000–45 000 ₽, габариты с книгу, монтаж за день. Производители: Funke FP, Swep B25, Kelvion GBS, РИДАН XB12. Срок службы 15–20 лет при стандартной хлорной обработке. Если у вас солевой хлоринатор — замените на титановый ПТО или КТО.
Почему КТО дороже ПТО при той же мощности?
Из-за разницы в коэффициенте теплопередачи. У ПТО K = 3500–7000 Вт/(м²·К) благодаря турбулентному режиму и тонкой стенке. У КТО K = 800–2500 Вт/(м²·К). Чтобы передать те же 50 кВт, кожухотрубному нужна в 2,5–3 раза большая площадь, а значит — больше титана, больше масса корпуса, больше трудоёмкость сборки. Отсюда цена в 1,8–2,5 раза выше.
Можно ли использовать ПТО из AISI 316 при солевом электролизе?
Не рекомендуем. При концентрации NaCl 3–5 г/л и постоянной электрохимической генерации хлора AISI 316 подвергается питтинговой коррозии. Срок службы сокращается до 1–3 сезонов вместо 15–20 лет. Для солевого электролиза используйте либо паяный ПТО с титановыми пластинами (Alfa Laval AQ4-Ti, Swep B25T), либо кожухотрубный титан Grade 2 (AstralPool Titanium, Hi-Therm Ti).
Как часто промывать теплообменник бассейна?
Признак необходимости промывки — падение производительности на 10–15% при том же расходе и температурном графике. На практике: пластинчатый — 1 раз в 2–3 года, кожухотрубный — 1 раз в 3–5 лет. При жёсткой воде свыше 5 ммоль/л и при солевом электролизе интервал сокращается вдвое. Промывка слабокислым раствором (лимонная, сульфаминовая кислота 3–5%) восстанавливает КПД до 95% от исходного.
Какой запас мощности заложить при подборе?
Для бытового крытого бассейна — 15–20% к расчётной нагрузке. Для открытого сезонного — 25–30% из-за ветровых и испарительных потерь. Для SPA и купелей с режимом «прогрев из консервации» — 40–50%, чтобы аппарат выходил на температуру за 6–12 часов, а не сутки. Запас защищает от загрязнения поверхности теплообмена и неточностей расчёта потерь.
Что надёжнее в долгосрочной эксплуатации — ПТО или КТО?
Кожухотрубный титановый Grade 2 — рекордсмен: 25–35 лет в любой воде бассейна, включая морскую и солевой электролиз. Пластинчатый AISI 316 — 15–25 лет при подготовленной воде, 8–15 лет при солевом электролизе. Разборный ПТО ремонтопригоден (замена пластин, уплотнений), паяный — нет (только замена аппарата). Для коммерческих объектов с длительной перспективой эксплуатации (отели, аквапарки) приоритет — КТО титан либо разборный ПТО.
Подойдёт ли пластинчатый ТО для бассейна 200 м³?
Да, разборный пластинчатый теплообменник 180–230 кВт справится. Производители: РИДАН НН №21–№41, ЭТРА ЭТ-040–ЭТ-060, Alfa Laval M6–M10. CAPEX 220–380 тыс. ₽ против 350–520 тыс. ₽ за кожухотрубный титановый. По OPEX ПТО выигрывает в 1,5 раза за счёт высокого КПД (94% vs 88%). Для каскадной схемы с резервированием берут 2 аппарата по 60% от расчётной нагрузки каждый.
Сколько стоит проект «под ключ» для бассейна 50 м³?
При наличии газового котла дома: паяный ПТО 45–50 кВт — 38 000 ₽, обвязка с насосом и арматурой — 22 000 ₽, контроллер с трёхходовым клапаном — 18 000 ₽, монтаж и пуско-наладка — 35 000 ₽. Итого 113 000 ₽ под ключ. Для кожухотрубного титанового варианта — на 50–80 тыс. ₽ дороже. Запросите коммерческое предложение: 8-800-302-58-75 или zakaz@msmteplo.ru.
Какие производители рекомендуете для бассейна?
Паяные ПТО: Funke FP/TPL, Swep B-серия, Kelvion GBS, РИДАН ПР. Разборные ПТО: РИДАН НН (отечественные), ЭТРА ЭТ, Alfa Laval M/AQ, Sondex S, Kelvion NT. Кожухотрубные титановые: AstralPool Titanium (Испания), Hi-Therm Ti (Польша), Behncke WT-200 (Германия), ТТАИ ТТ-Б (Россия). Для типового частного бассейна 30–80 м³ — РИДАН или Funke по цене и сроку поставки лидируют.
