Теплообменник для бассейна: выбор и установка
Теплообменник для бассейна: выбор и установка
Подбор мощности по объёму чаши, материал под хлор и солевой электролиз, схема обвязки и пошаговый монтаж. Готовые типоразмеры для бассейнов 10-200 м³ и расчёт окупаемости относительно прямого электронагрева.
Содержание
Принцип работы теплообменника для бассейна
Два контура, нержавеющая стенка и теплопередача без смешивания сред
Теплообменник для бассейна переносит тепло от внешнего источника (газовый или электрический котёл, ЦТП, солнечный коллектор, тепловой насос) к воде чаши без прямого контакта двух жидкостей. Первичный контур — теплоноситель котла 60-90 °C, вторичный — вода бассейна 26-30 °C для крытых и 24-28 °C для открытых. Передача идёт через стенку пластин или трубок, устойчивых к хлору и солевому электролизу.
В отличие от прямого электронагрева, теплообменник использует тепло, уже произведённое котлом для отопления дома. Это самый экономичный вариант подогрева бассейна при наличии газоснабжения: дополнительный CAPEX 40-100 тыс. руб., прирост OPEX 8-15 тыс. руб. за сезон против 180-280 тыс. руб. в год при электронагреве.
Типы теплообменников: что выбрать для бассейна
Пластинчатый паяный, разборный и кожухотрубный — три формата под разный бюджет
Применяются три конструкции: паяный — для частных бассейнов 10-40 м³, разборный — для коммерческих 40-200 м³, кожухотрубный с титаном — для солевых электролизёров и SPA с высокой концентрацией реагентов.
Паяный пластинчатый
Пакет пластин AISI 316L спаян медью или никелем. Компактный (размер с книгу для 30-50 кВт), цена 18-45 тыс. руб. Не разбирается — промывка только химией. Оптимум для частных бассейнов 10-40 м³ и SPA до 8 м³.
10-40 м³Разборный пластинчатый
Пластины AISI 316 с уплотнениями NBR/EPDM на стяжных шпильках. Разбирается для механической чистки, наращивается по мощности добавлением пластин. Цена 45-180 тыс. руб. Стандарт для 40-200 м³.

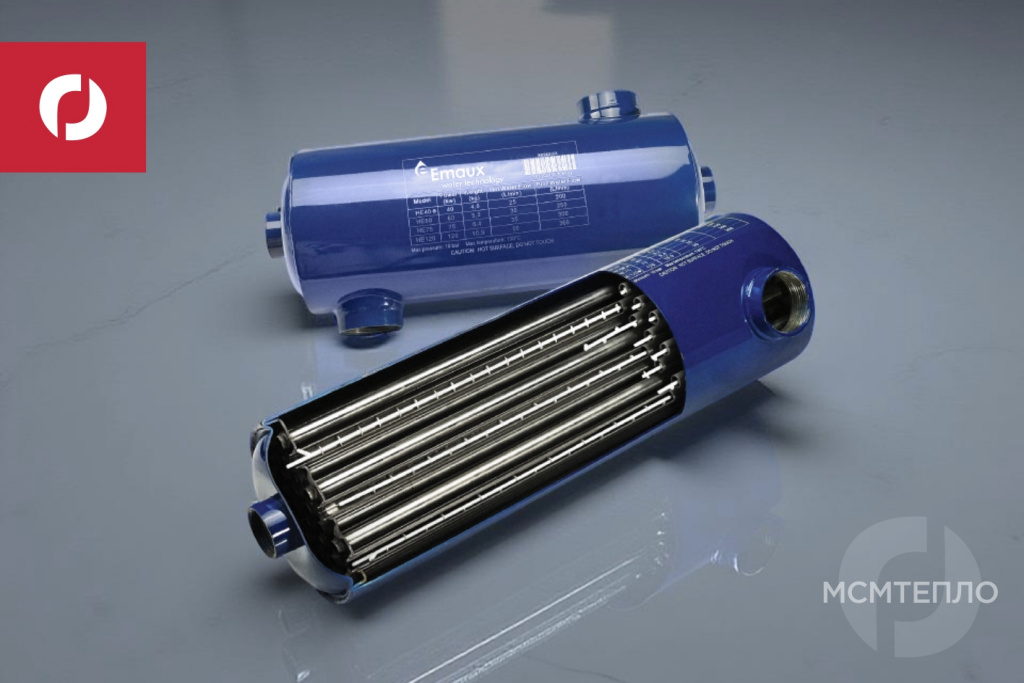

40-200 м³Кожухотрубный с титаном
Цилиндрический корпус с пучком титановых трубок Grade 2. Абсолютная стойкость к хлору и солевому электролизу. Цена 35-120 тыс. руб. Применяется при концентрации хлора >3 мг/л и в соляных бассейнах.
Соль/хлорСравнение по ключевым параметрам
| Параметр | Паяный ПТО | Разборный ПТО | Кожухотрубный |
|---|---|---|---|
| Диапазон мощности | 5-150 кВт | 30-2000 кВт | 10-500 кВт |
| КПД теплопередачи | 92-95% | 92-95% | 88-92% |
| Материал контура бассейна | AISI 316L | AISI 316 | Титан Grade 2 |
| Возможность разборки | нет | да | частично |
| Чистка от накипи | химия | химия+механика | механика |
| Цена на 50 кВт | 25-45 тыс. руб. | 55-95 тыс. руб. | 45-75 тыс. руб. |
| Ресурс при хлоре 1-2 мг/л | 10-15 лет | 12-18 лет | 20-30 лет |
Подбор мощности теплообменника по объёму бассейна
Формула расчёта, готовая таблица для типовых чаш, учёт открытого и крытого бассейна
Мощность складывается из двух составляющих: тепло на нагрев до целевой температуры и компенсация потерь через зеркало и стенки чаши.
Готовые типоразмеры по объёму бассейна
| Объём, м³ | Тип бассейна | Мощность, кВт | Время нагрева, ч | Рекомендуемый тип |
|---|---|---|---|---|
| 10-15 | Крытый частный / SPA | 12-18 | 10-14 | Паяный ПТО |
| 20-30 | Крытый частный | 22-32 | 14-18 | Паяный ПТО |
| 30-50 | Крытый частный | 35-55 | 16-20 | Паяный / разборный |
| 30-50 | Открытый сезонный | 55-85 | 18-24 | Разборный ПТО |
| 50-80 | Крытый коммерческий | 55-90 | 18-24 | Разборный ПТО |
| 80-150 | Коммерческий | 90-160 | 20-28 | Разборный ПТО |
| 150-200 | Коммерческий / аквапарк | 160-220 | 24-32 | Разборный ПТО |
| 200+ | Аквапарк / олимпийский | 220-500 | индивид. | Разборный / два параллельных |
Поправочные коэффициенты
Таблица рассчитана для крытого бассейна при воде 28 °C и воздухе 26 °C. Для других условий — коэффициенты:
Материал под хлор и солевой электролиз
AISI 316 против 304, титан и SMO 254 — что выживает в агрессивной воде
Главная ошибка при выборе теплообменника для бассейна — экономия на марке нержавейки. AISI 304 из систем отопления корродирует в воде с активным хлором за 1-2 сезона. Стандартный минимум — AISI 316L (молибден 2,0-2,5%, углерод <0,03%). Для солевых электролизёров и купелей с озонированием — только титан или сверхдуплексные стали.
AISI 316L — стандарт для хлора 0,3-2 мг/л
- Молибден 2,0-2,5% даёт стойкость к точечной коррозии
- Применяется в пластинчатых паяных и разборных ПТО
- Ресурс 12-18 лет при штатной концентрации хлора
- Цена ниже титана в 2,5-3 раза
- Ограничение: Cl− <200 мг/л, активный хлор <2 мг/л
Титан Grade 2 — для соли и шок-хлора
- Абсолютная стойкость к хлоридам в любых концентрациях
- Применяется в кожухотрубных и premium-ПТО
- Ресурс 20-30 лет, фактически без замены
- Цена выше AISI 316 в 2,5-4 раза
- Обязателен для электролизёров и SPA с озоном
Сравнение материалов по водохимии
| Тип воды | AISI 304 | AISI 316L | SMO 254 | Титан Gr.2 |
|---|---|---|---|---|
| Хлор 0,3-1 мг/л (СанПиН) | 3-5 лет | 15+ лет | 20+ лет | 30+ лет |
| Хлор 1-2 мг/л (открытые) | 1-2 года | 10-15 лет | 20+ лет | 30+ лет |
| Шок-хлорирование до 5 мг/л | отказ | 5-8 лет | 15-20 лет | 25+ лет |
| Солевой электролиз (4 г/л NaCl) | отказ | 1-3 года | 10-15 лет | 25+ лет |
| Минеральная / озон | отказ | 3-5 лет | 15+ лет | 25+ лет |
Схема обвязки теплообменника бассейна
Подключение к фильтрации и котлу, насос, обратные клапаны, автоматика
Теплообменник интегрируется в контур фильтрации между фильтром и узлом дезинфекции. Со стороны котла подключается параллельно радиаторам через распределительный коллектор. Это обеспечивает приоритет отопления дома зимой и независимое управление нагревом бассейна летом.
Контур бассейна (вторичный)
Вода идёт от фильтровальной установки через теплообменник к узлу дозирования реагентов и обратно в чашу. Скорость потока соответствует гидравлической характеристике аппарата: для ПТО 50 кВт — 8-12 м³/ч. Обязателен обратный клапан после ТО, чтобы исключить попадание воды в первичный контур при разгерметизации.
Контур котла (первичный)
Греющий теплоноситель подаётся через циркуляционный насос, управляемый контроллером бассейна. Подача 60-80 °C, перепад 10-15 °C, расход 4-8 м³/ч для 50 кВт. Контроллер сравнивает уставку (28 °C) с фактической и включает котельный насос при отклонении более 0,3 °C.
Обязательные элементы обвязки
Со стороны бассейна
Запорная арматура ×2, обратный клапан, термометры на входе/выходе, манометр, грязевик 200 мкм перед аппаратом, штуцер для слива.
Со стороны котла
Циркуляционный насос (Grundfos UPS / Wilo Star), арматура, обратный клапан, термоманометр, балансировочный кран, фильтр-грязевик.
Автоматика и защита
Контроллер с датчиком температуры воды, реле на котельный насос, аварийный термостат 35 °C, группа безопасности на первичном контуре (клапан 3 бар).
Рассчитаем теплообменник под ваш бассейн
Подберём типоразмер, согласуем обвязку с котлом и фильтрацией. Расчёт и спецификация — бесплатно
Этапы монтажа теплообменника для бассейна
Пошаговый протокол от подготовки до пусконаладки и приёмки
Установка — задача для квалифицированного монтажника с опытом по бассейновой технике. Частая ошибка — подключение в обратной полярности (параллельные потоки вместо противотока), что снижает КПД на 25-35%. Ниже регламент работ для крытого бассейна 50 м³.
1. Подготовка площадки
Размещение в техкомнате рядом с фильтрацией и котлом. До котла <5 м, до фильтра <3 м. Доступ 0,5 м с трёх сторон, 1 м спереди для разборного ПТО.
2. Монтаж аппарата
Крепление на кронштейн или пол. Подключение в режиме «противоток»: горячий теплоноситель сверху вниз, вода бассейна снизу вверх. Стрелки на корпусе обязательны.
3. Обвязка
Подключение через сгоны или фитинги с накидной гайкой для возможности демонтажа. Запорная арматура, обратные клапаны, манометры и термометры на обоих контурах.
4. Электромонтаж
Циркуляционный насос первичного контура, контроллер, датчики температуры. Аварийный термостат на 35 °C — на разрыв сигнала котлу. Заземление металлических частей.
5. Опрессовка
Каждый контур отдельно: бассейн 4 бар на 30 мин, котёл 6 бар на 30 мин. Проверка соединений. При падении давления — поиск утечки мыльным раствором.
6. Пусконаладка
Заполнение с удалением воздуха через автовоздушники. Запуск насоса, проверка расхода. Подача 70 °C, обратка 55-60 °C, скорость нагрева 0,8-1,2 °C/ч.
Чек-лист приёмки после монтажа
| Проверка | Норматив |
|---|---|
| Герметичность соединений (через 24 ч) | 0 капель / сутки |
| Расход теплоносителя для 50 кВт | 4-8 м³/ч |
| Расход воды бассейна | 8-12 м³/ч |
| ΔT первичный контур | 10-15 °C |
| Скорость нагрева воды бассейна | 0,8-1,2 °C/ч |
| Аварийный термостат — отключение котла | при 35 °C |
Калькулятор мощности теплообменника
Расчёт по объёму чаши, времени нагрева и теплопотерям
Типовые ошибки при выборе и монтаже
Шесть частых причин, по которым теплообменник не выходит на расчётный режим
1. Экономия на материале
Выбор AISI 304 вместо AISI 316 ради 15-20% скидки. Через 1-2 сезона — точечная коррозия пластин и замена аппарата. Реальная экономия отрицательная.
2. Заниженная мощность
Расчёт без учёта теплопотерь и поправки на открытый бассейн. Аппарат 30 кВт для открытой чаши 50 м³ прогревает воду за 48-60 ч вместо 18-24 ч.
3. Параллельные потоки
Игнорирование стрелок на корпусе — оба потока идут в одну сторону. КПД падает с 92-95% до 60-70%. Лечится разворотом подключений.
4. Нет грязевика и байпаса
Без фильтра 200 мкм песок забивает каналы пластин за сезон. Без байпаса — слив системы при любом обслуживании и простой бассейна.
5. Нет аварийной защиты
Без термостата на 35 °C при отказе датчика котёл греет воду до 60-70 °C — деформация пластин, ожоги купающихся, риск пожара.
6. Установка в неотапливаемой зоне
Зимой замерзание остаточной воды рвёт пластины. Решение: отапливаемая техкомната или консервация с продувкой и гликолем 30%.
Частые вопросы по выбору и монтажу
Какая мощность теплообменника нужна для бассейна 30 м³?
Для крытого частного бассейна 30 м³ с нагревом за 16-18 ч с 12 до 28 °C достаточно 28-35 кВт. Для открытого летнего того же объёма — 45-55 кВт с учётом теплопотерь. Точный расчёт зависит от температуры теплоносителя котла, покрывала и температуры воздуха. Подбор: 8-800-302-58-75.
Можно ли подключить теплообменник к газовому котлу отопления дома?
Да, это самый распространённый сценарий. Теплообменник подключается параллельно радиаторам через распределительный коллектор и отдельный циркуляционный насос. Зимой приоритет — отопление дома, летом котёл работает на бассейн. Мощность котла должна покрывать обе нагрузки или использовать режим приоритета.
Подходит ли пластинчатый теплообменник для бассейна с солевым электролизёром?
Стандартный из AISI 316L — нет, корродирует в солёной воде с активным хлором за 1-3 сезона. Для солевых электролизёров — кожухотрубные с титановыми трубками Grade 2 или ПТО с пластинами SMO 254. Цена выше в 2-3 раза, но ресурс 20-30 лет вместо двух.
Сколько стоит теплообменник для бассейна 50 м³ под ключ?
CAPEX для крытого бассейна 50 м³: ПТО 55-65 кВт из AISI 316 — 55-85 тыс. руб., насос Grundfos — 12-18 тыс. руб., обвязка с арматурой и автоматикой — 25-40 тыс. руб., монтаж и пусконаладка — 30-50 тыс. руб. Итого 122-193 тыс. руб. без учёта котла. С титановым кожухотрубным — на 15-25 тыс. руб. дороже.
Как часто нужна промывка теплообменника бассейна?
При жёсткости воды до 4 мг-экв/л — раз в 2-3 года, при 4-7 мг-экв/л — ежегодно. Признаки: падение температуры обратки первичного контура, рост ΔT со стороны котла, замедление нагрева. Промывка лимонной или сульфаминовой кислотой через бочку с насосом — 2-4 ч работы, услуга 6-12 тыс. руб.
Какой запас по мощности закладывать при подборе?
Стандартный запас — 15-20% от расчётной мощности. Компенсирует постепенное загрязнение пластин (КПД падает на 5-10% за сезон), колебания температуры теплоносителя и снижение начальной температуры воды после подпитки. Запас более 30% — переплата, менее 10% — риск длительного нагрева при загрязнении.
Чем отличается пластинчатый теплообменник от кожухотрубного?
Пластинчатый: компактный, КПД 92-95%, разборный для чистки, цена ниже в 1,5-2 раза. Слабое место — уплотнения NBR/EPDM с ресурсом 5-8 лет. Кожухотрубный: устойчив к загрязнённой воде, низкое гидравлическое сопротивление. С титановыми трубками — единственный вариант для солевых электролизёров. Габариты в 2-3 раза больше при той же мощности.
Можно ли установить теплообменник самостоятельно?
Технически да при навыках сантехнической пайки и обвязки котельной. Практически — не рекомендуется: типовые ошибки (параллельный поток, нет байпаса, неправильный термостат) обнуляют экономию на монтаже. Гарантия производителя на ПТО действует только при монтаже сертифицированной бригадой.
Какие производители теплообменников представлены в России 2026?
Пластинчатые: РИДАН, ЭТРА, ТТАИ (отечественные), Alfa Laval, Funke, Sondex. Кожухотрубные с титаном: РИДАН, Hydro-Pro, AstralPool. Для бытовых SPA: Behncke, Pahlen, Bowman. Ориентируйтесь на сервис в РФ, сроки поставки запчастей и гарантию. Уточнить: zakaz@msmteplo.ru.
