Паяные и разборные теплообменники: сравнение и выбор
Паяные и разборные теплообменники: что выбрать
Подробное сравнение двух типов пластинчатых аппаратов по конструкции, ресурсу, ремонтопригодности, цене и сфере применения. Матрица параметров, шесть сценариев выбора и калькулятор поверхности для расчёта типоразмера.
Содержание
Принципиальная разница: пайка vs разборная сборка
Один и тот же пакет пластин — два способа герметизации каналов

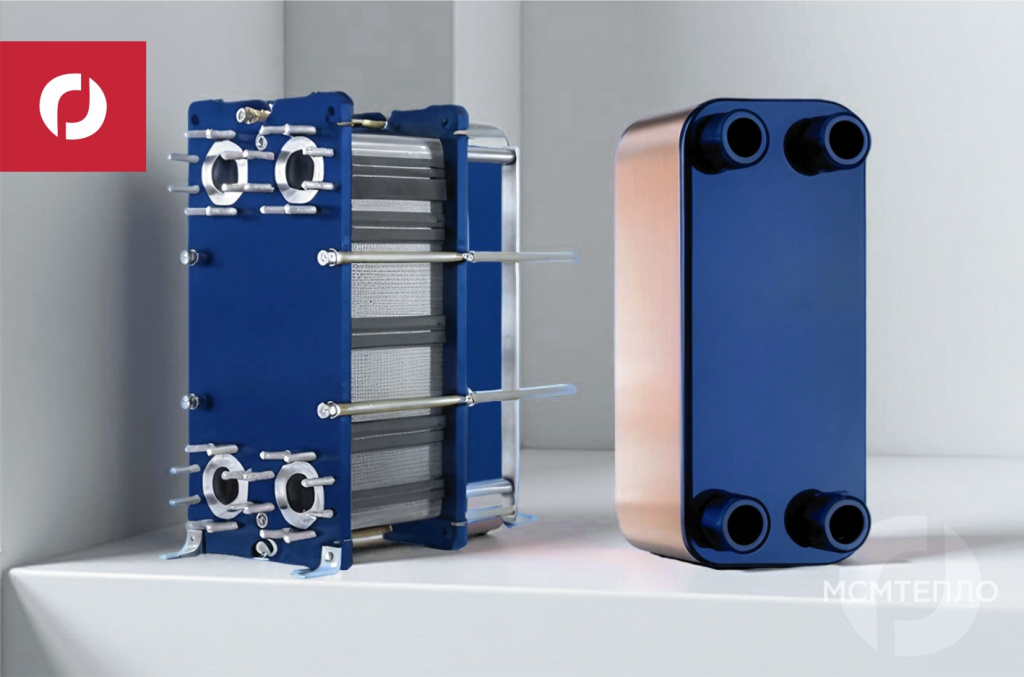

Паяные и разборные пластинчатые теплообменники работают по одинаковому принципу: пакет гофрированных пластин из нержавеющей стали формирует чередующиеся каналы для горячего и холодного теплоносителя. Разница начинается в способе соединения этих пластин в герметичный пакет — и именно она определяет ресурс, ремонтопригодность, рабочее давление и сферу применения аппарата.
Паяный теплообменник (BPHE)
- Пластины спаяны медью или никелем в вакуумной печи при 1100 °C
- Монолитный пакет без прокладок — нельзя разобрать без разрушения
- Рабочее давление: до 30 бар, импульсное до 45 бар
- Температурный диапазон: −196…+225 °C (стандартный никелевый припой)
- Площадь: 0,02…120 м² — компактные модели для котлов и тепловых пунктов
- Срок службы: 15–20 лет при чистом теплоносителе
- Очистка: только химическая (без разборки)
Разборный теплообменник (PHE)
- Пластины стянуты шпильками между плитами, герметизация — EPDM/NBR прокладками
- Пакет полностью разбирается для механической чистки и замены пластин
- Рабочее давление: до 16 бар (стандарт), до 25 бар (усиленные плиты)
- Температурный диапазон: −25…+180 °C (зависит от типа прокладок)
- Площадь: 0,1…2500 м² — для ЦТП, ИТП, промышленных систем
- Срок службы: 25–30 лет с заменой прокладок раз в 6–10 лет
- Очистка: механическая разборка + промывка пластин
Паяный аппарат — это «черный ящик» с двумя контурами: компактен, выдерживает высокое давление, но не подлежит ремонту. Разборный — модульная конструкция: добавил пластины — увеличил мощность, заменил прокладки — продлил ресурс ещё на 8–10 лет.
Паяные теплообменники: конструкция и применение
Никелевый и медный припой, типоразмеры, бренды РИДАН, ЭТРА, Alfa Laval, Funke, Swep
Технология пайки
Пластины из AISI 316 толщиной 0,3–0,5 мм проштамповываются с гофрировкой типа «ёлочка» и собираются в пакет с фольгой припоя между ними. Пакет помещается в вакуумную печь, где при температуре 1100 °C припой расплавляется и образует прочное соединение в точках контакта гофров — около 200–400 точек на одну пару пластин. Получается монолитная конструкция с двумя контурами без прокладок и без внешнего крепежа.
Припой: медный vs никелевый
Медный припой
Стандартный вариант для отопления, ГВС, холодоснабжения. Стоимость на 15–25% ниже никелевого. Несовместим с аммиаком (медь корродирует), питьевой водой по СанПиН (только через теплообменник с двойной стенкой) и контурами с примесями серы.
отопление/ГВСНикелевый припой
Премиум-решение: устойчив к аммиаку, морской воде, агрессивным средам с высоким содержанием хлоридов. Применяется в холодильной технике на NH₃, технологических процессах нефтехимии, на судах. Цена на 20–35% выше медного.
аммиак/морская водаТипоразмеры и популярные модели
| Серия | Производитель | Мощность, кВт | Применение |
|---|---|---|---|
| НН (40/42/47/56/64/86/118) | РИДАН | 10–700 | Отопление, ГВС, охлаждение |
| XB (12/20/37/51/60/70) | Alfa Laval | 15–800 | HVAC, тепловые пункты |
| FP (04/08/16/32/41/52) | Funke | 8–600 | Промышленность, охлаждение |
| B (5/12/15/25/35/56) | Swep | 5–500 | Холодильная техника, тепловые насосы |
| BPL (15/25/45/65/85) | ЭТРА | 10–500 | Российский аналог под отопление |
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Компактность: в 3–5 раз меньше разборного при равной мощности | Не подлежит разборке и механической чистке |
| Рабочее давление до 30 бар без усиления плит | При засорении или коррозии — только замена аппарата целиком |
| Низкая цена: от 12 000 ₽ за 20 кВт | Невозможно увеличить мощность добавлением пластин |
| Лёгкий вес: модель 50 кВт весит 3,5–6 кг | Чувствителен к жёсткой воде — быстрое зарастание накипью |
| Не требует обслуживания при чистом теплоносителе | Ограниченный выбор материалов (только AISI 316 + Cu/Ni) |
Разборные теплообменники: модульная архитектура
Прокладки EPDM/NBR/Viton, типоразмеры РИДАН, ЭТРА, ТТАИ, Alfa Laval, Kelvion, Sondex
Конструкция
Разборный пластинчатый теплообменник состоит из двух прижимных плит (стационарной и подвижной), пакета пластин толщиной 0,5–0,8 мм и стяжных шпилек. Каждая пластина по периметру имеет уплотнительную прокладку, которая герметизирует канал и направляет потоки в нужный коллектор. Поджим пакета регулируется моментом затяжки шпилек по схеме «крест-накрест» — 60–180 Н·м в зависимости от типоразмера.
Материалы прокладок
EPDM
Стандартный материал для отопления, ГВС, охлаждения. Рабочая температура до 150 °C (peroxide-сшивка — до 180 °C). Срок службы 6–10 лет. Не подходит для масел и нефтепродуктов.
отопление/ГВСNBR
Бутадиен-нитрильная резина. Устойчива к маслам, бензинам, минеральным жидкостям. Рабочая температура до 110 °C. Применение: масляные охладители, гидравлические системы, технологические процессы.
масла/нефтьViton (FKM)
Фторкаучук. Премиум-решение для агрессивных сред: концентрированные кислоты, растворители, высокотемпературные процессы до 200 °C. Цена в 4–6 раз выше EPDM.
агрессивные средыТипоразмеры и популярные модели
| Серия | Производитель | Мощность, кВт | Тип применения |
|---|---|---|---|
| НН-04/14/19/27/41/64/87 | РИДАН | 50–25 000 | ЦТП, ИТП, отопление, ГВС |
| М/T/TS/TL/TX | Alfa Laval | 100–50 000 | Промышленность, теплоэнергетика |
| NT/NX | Kelvion | 80–30 000 | Химия, нефтегаз, энергетика |
| S/SR/SL | Sondex | 50–25 000 | HVAC, ЦТП, морские применения |
| ТИЖ/КС/М/Е | ЭТРА, ТТАИ | 50–20 000 | Российские ЦТП, технологические |
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Полная разборка для механической чистки пластин | Габариты в 3–5 раз больше паяного аналога |
| Возможность нарастить мощность добавлением пластин | Стандартное давление 16 бар (усиленные плиты — до 25 бар) |
| Замена прокладок продлевает ресурс на 8–10 лет | Цена в 2–4 раза выше паяного при равной мощности |
| Площадь поверхности до 2500 м² — для больших нагрузок | Требует регламентного обслуживания: контроль прокладок, момента затяжки |
| Широкий выбор материалов пластин: AISI 304/316/904L, титан, SMO 254 | Вес: аппарат 1000 кВт может весить 250–400 кг |
Матрица параметров: 12 ключевых характеристик
Все параметры в одной таблице для быстрого сопоставления
| Параметр | Паяные | Разборные |
|---|---|---|
| Рабочее давление | До 30 бар | До 16–25 бар |
| Температура | −196…+225 °C | −25…+180 °C |
| Площадь | 0,02…120 м² | 0,1…2500 м² |
| Мощность | 5–800 кВт | 50–50 000 кВт |
| Материалы | AISI 316L | 304/316/904L, титан, SMO 254 |
| Чистка | Только химическая | Механическая + химическая |
| Ремонт | Только замена | Прокладки, пластины, плиты |
| Масштабируемость | Нет | Добавление пластин |
| Срок службы | 15–20 лет | 25–30 лет |
| Вес (200 кВт) | 8–15 кг | 80–150 кг |
| Цена (200 кВт) | 35 000–90 000 ₽ | 140 000–280 000 ₽ |
| ТО за 10 лет | 0–8 000 ₽ | 40 000–120 000 ₽ |
Экономика: CAPEX, OPEX и TCO
Расчёт для аппарата 500 кВт на горизонте 15 лет
Корректное сравнение требует учёта монтажа, обслуживания, замены прокладок и риска внеплановой замены. Типовая задача: ИТП жилого дома, городская сеть с жёсткостью 3,5 мг-экв/л.
| Статья расходов | Паяный | Разборный |
|---|---|---|
| Стоимость аппарата | 85 000–140 000 ₽ | 220 000–340 000 ₽ |
| Доставка и монтаж | 28 000–51 000 ₽ | 48 000–88 000 ₽ |
| CAPEX итого | 113 000–191 000 ₽ | 268 000–428 000 ₽ |
| Химическая промывка | 6 000–12 000 ₽/раз | 5 000–10 000 ₽/раз |
| Замена прокладок (раз в 8 лет) | — | 35 000–80 000 ₽/раз |
| OPEX за 15 лет | 40 000–70 000 ₽ | 110 000–220 000 ₽ |
| Риск замены (50% за 15 лет) | +42 000–70 000 ₽ | 0 |
| TCO за 15 лет | 195 000–331 000 ₽ | 378 000–648 000 ₽ |
Вывод: на мощностях до 500 кВт при нормальной водоподготовке паяный выигрывает по TCO на 35–50%. При жёсткой воде или переменной нагрузке разборный окупается за 7–10 лет за счёт меньшего риска внеплановой замены.
Не уверены, какой тип нужен под вашу задачу?
Инженер MSMTeplo рассчитает оба варианта по вашему ТЗ, сопоставит CAPEX и TCO, предложит готовые типоразмеры из наличия
6 сценариев выбора: что брать под конкретную задачу
От частного дома до промышленного теплопункта
1. Котёл частного дома 15–60 кВт
Паяный однозначно. Компактен, монтируется на кронштейн или на стене котельной, не требует пространства для разборки. Модели РИДАН НН-40, Swep B5/B12, Funke FP04. Цена 12 000–35 000 ₽. Окупаемость очевидна — разборный аналог стоит в 4–5 раз дороже при тех же задачах.
паяный2. ГВС многоквартирного дома 200–600 кВт
Разборный. Жёсткая городская вода, переменная нагрузка (суточные пики), обязательная плановая чистка по СНиП. РИДАН НН-14/19, Alfa Laval M10/M15, ТИЖ-0,3. Окупаемость за счёт ресурса 25+ лет и возможности добавить пластины при росте нагрузки.
разборный3. Холодильная установка на R404A/R134a
Паяный с никелевым припоем (если фреон содержит серу или работа с аммиаком — обязательно). Swep B10/B16, Alfa Laval CB16/CB60, РИДАН НН-42. Высокое давление, низкие температуры, требование герметичности — паяный технологически выигрывает.
паяный (Ni)4. ИТП промышленного предприятия 1–5 МВт
Разборный, без альтернатив. Высокая нагрузка, требование высокой ремонтопригодности, возможность расширения. Alfa Laval TS6/TL10, Kelvion NT100/NT150, РИДАН НН-87, ЭТРА КС-300. Подбирается с двукратным запасом по поверхности (загрязнение).
разборный5. Тепловой насос воздух-вода 8–25 кВт
Паяный с никелевым припоем — стандартное конструктивное решение. Конденсатор и испаритель ТН поставляются производителем уже впаянными в систему. Замена возможна только на аналогичную модель той же серии (Swep, Alfa Laval, Kaori). Чистка — только химическая.
паяный (Ni)6. Агрессивные среды (кислоты, нефтепродукты)
Разборный с титаном или SMO 254 и прокладками Viton. Только разборная конструкция позволяет применять экзотические материалы и обслуживание после агрессивной среды. Alfa Laval TS, Kelvion NX, Sondex S.
разборный (Ti)Типичные ошибки при выборе и эксплуатации
8 типовых промахов с финансовыми последствиями
Ошибка 1. Паяный аппарат под жёсткую воду без водоподготовки
Самая частая и самая дорогая. На объектах с водой жёсткостью 4–7 мг-экв/л паяный аппарат зарастает накипью за 2–3 года. Химическая промывка уже не возвращает исходную теплопередачу. Решение: разборный с механической чисткой или установка умягчения на входе.
Ошибка 2. Разборный без запаса поверхности
Подбор «впритык» без учёта коэффициента загрязнения (Rf = 0,00003–0,00010 м²·К/Вт) приводит к недогреву через 1–2 года. Стандартная практика — запас 15–25% от расчётной площади.
Ошибка 3. Экономия на прокладках
Замена оригинальных прокладок на «универсальные» аналоги — частая причина протечек. Прокладки производителя проходят входной контроль по геометрии, твёрдости, профилю. Экономия 30–40% оборачивается затратами в 5–10 раз больше.
Ошибка 4. Замена паяного на no-name аналог
Аппараты от безымянных производителей имеют непредсказуемое качество припоя и геометрию каналов. Расчётные характеристики совпадают с брендовыми, реальный ресурс — 3–5 лет против 15–20. Используйте Swep, Alfa Laval, Funke, РИДАН, ЭТРА.
Ошибка 5. Несовместимость материалов с теплоносителем
Применение медного припоя в контурах с аммиаком, питьевой водой или хлоридами выше 200 мг/л приводит к коррозии за 1–3 года. Проверяйте химический состав теплоносителя на этапе подбора.
Ошибка 6. Отсутствие фильтра грубой очистки
Сетчатый фильтр 0,5–1,0 мм перед теплообменником — обязательный элемент обвязки. Без него взвеси забивают каналы. На паяном — необратимый засор, на разборном — внеплановая разборка.
Калькулятор поверхности теплообмена
Расчёт площади F по LMTD для подбора паяного или разборного аппарата
Частые вопросы
Можно ли использовать паяный теплообменник с городской водой?
Можно при жёсткости до 3 мг-экв/л и установленном фильтре грубой очистки 0,5 мм. При 3–5 мг-экв/л — химическая промывка раз в 2–3 года. При жёсткости выше 5 мг-экв/л паяный не рекомендуется, выбирайте разборный или умягчение на входе.
Сколько раз можно менять прокладки на разборном теплообменнике?
Прокладки меняются раз в 6–10 лет, число циклов не ограничено. Пакет пластин при правильной чистке служит 30+ лет. На практике аппараты Alfa Laval, РИДАН, ЭТРА в ЦТП работают 30–40 лет с заменой прокладок раз в 8 лет.
Что лучше для тёплого пола: паяный или разборный?
Для частного дома (10–30 кВт) — однозначно паяный: компактен, монтируется в коллекторном шкафу, цена от 10 000 ₽. Модели Swep B5, РИДАН НН-40, Funke FP04. Для коммерческих объектов с нагрузкой от 100 кВт — разборный.
Можно ли заменить паяный теплообменник разборным на том же месте?
Технически возможно, но габариты разборного в 3–5 раз больше. Часто требуется перенос обвязки и перепланировка котельной. Запросите габаритный чертёж аналога и сравните с местом установки. Стоимость замены типа аппарата = цена нового × 1,3–1,5.
Какие прокладки выбрать для ГВС с температурой 75 °C?
Стандартный EPDM работает до 150 °C, для 75 °C — комфортный режим. Срок службы 8–10 лет. Не используйте NBR (несовместим с длительным контактом с водой) и Viton (избыточен). Прокладки покупайте только у производителя или сертифицированного дилера.
Как часто промывать паяный теплообменник?
При мягкой воде (до 2 мг-экв/л) — раз в 4–5 лет. При средней жёсткости (2–4) — раз в 2–3 года. При жёсткой (4–7) — ежегодно. Промывка сульфаминовой или лимонной кислотой через циркуляционный насос за 4–8 часов. Стоимость 6 000–12 000 ₽.
Что выгоднее для бассейна 30 м³: паяный или разборный?
Для бассейна 30 м³ нужен аппарат 30–40 кВт. Паяный AISI 316 — компактнее и дешевле (от 25 000 ₽), но требует защиты от хлора. Разборный с титаном — премиум (80 000–140 000 ₽), 30-летний ресурс. Для частного дома — паяный, для коммерческих SPA — титан.
Как понять, что паяный теплообменник пора менять?
Три признака: рост сопротивления выше 0,5 бар (засор), снижение температуры теплоносителя на 8–12 °C при той же нагрузке (зарастание), течь через корпус (коррозия припоя). Если промывка не помогает — замена. Средний ресурс 12–18 лет.
Можно ли использовать титановый теплообменник для агрессивной воды?
Да, для хлоридов выше 200 мг/л, морской воды, бассейнов с электролизом. Титан Grade 1/2 устойчив до 200 °C. Доступен только в разборных — паяные с титаном не выпускаются. Цена в 3–4 раза выше AISI 316, ресурс 30–40 лет.
Нужен расчёт под конкретную задачу?
Инженер MSMTeplo подберёт типоразмер из наличия, рассчитает CAPEX и TCO, согласует ТЗ за 1 рабочий день
