Структура разборного пластинчатого теплообменника: устройство, элементы и принцип работы

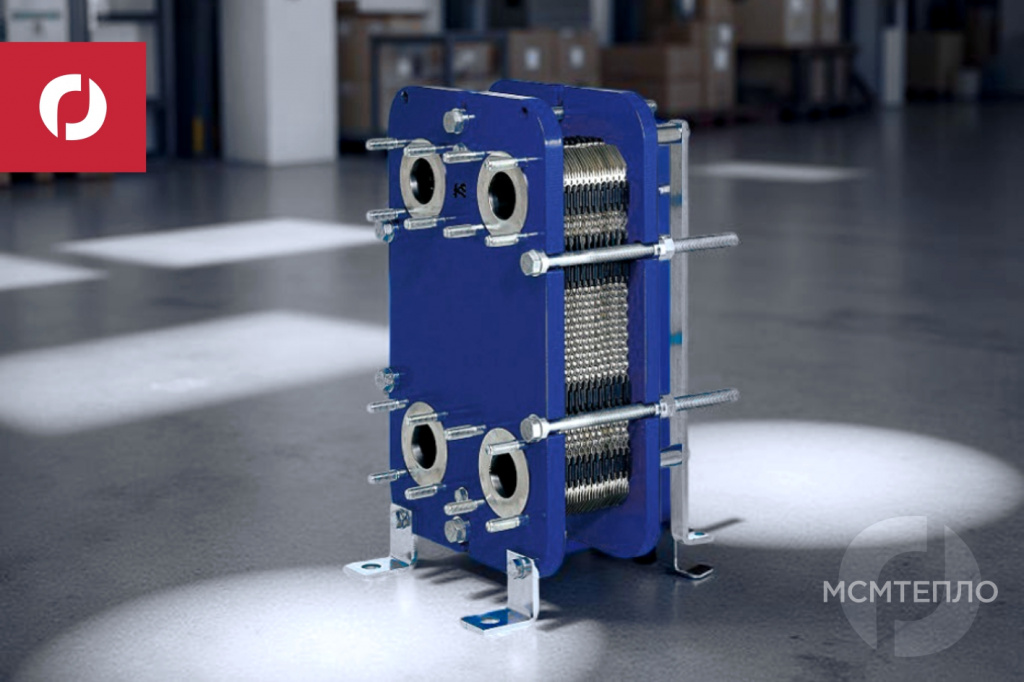

Разборный пластинчатый теплообменник состоит из рамы с неподвижной и подвижной плитами, пакета гофрированных пластин из нержавеющей стали, уплотнительных прокладок, направляющих и стяжных элементов. Конструкция позволяет легко обслуживать, чистить и наращивать мощность аппарата.
Основные элементы конструкции разборного пластинчатого теплообменника
Разборный пластинчатый теплообменник представляет собой сложную инженерную конструкцию, состоящую из множества взаимосвязанных элементов. Основными компонентами являются:
| Элемент конструкции | Назначение | Материал изготовления | Особенности |
|---|---|---|---|
| Неподвижная плита (станина) | Основание с патрубками подключения | Конструкционная сталь | Толщина 20-40 мм |
| Подвижная плита (прижимная) | Сжатие пакета пластин | Конструкционная сталь | Перемещается по направляющим |
| Пакет пластин | Поверхность теплообмена | AISI 316, AISI 304 | Толщина 0,4-0,7 мм |
| Уплотнительные прокладки | Герметизация каналов | EPDM, NBR, Viton | Расходный материал |
| Направляющие (верхняя/нижняя) | Центровка пластин | Оцинкованная сталь | Длина до 6 метров |
| Стяжные болты | Создание рабочего давления | Высокопрочная сталь | Диаметр 16-30 мм |
Рама и несущие элементы теплообменника
Рама разборного пластинчатого теплообменника выполняет функцию несущей конструкции и состоит из следующих элементов:
Неподвижная плита (станина)
- Изготавливается из конструкционной стали толщиной 20-40 мм
- Содержит четыре патрубка для подключения теплоносителей
- Имеет опорные лапы для крепления к фундаменту
- Выдерживает рабочее давление до 25 бар
Подвижная плита (прижимная)
- Перемещается по направляющим для сжатия пластин
- Создает необходимое усилие сжатия до 200 кН/м²
- Обеспечивает герметичность уплотнений
- Позволяет регулировать количество пластин
Направляющие элементы
Верхняя и нижняя направляющие изготавливаются из оцинкованной стали и выполняют следующие функции:
- Обеспечивают точную центровку пластин в пакете
- Предотвращают смещение элементов при сборке
- Служат опорой для задней стойки
- Выдерживают вес пакета пластин до 2000 кг
Пластины теплообменные: конструкция и характеристики
Теплообменные пластины являются основным рабочим элементом аппарата. Их конструкция определяет эффективность теплопередачи:
Типы пластин по профилю гофрирования
| Тип пластины | Угол гофр | Коэффициент теплопередачи | Гидравлическое сопротивление | Применение |
|---|---|---|---|---|
| Жесткие (H) | 30° | Высокий (до 6000 Вт/м²·К) | Высокое | Высокотемпературные процессы |
| Средние (M) | 45° | Средний (3000-4000 Вт/м²·К) | Среднее | Универсальное применение |
| Мягкие (L) | 60° | Низкий (2000-3000 Вт/м²·К) | Низкое | Вязкие среды, большие расходы |
Размерный ряд пластин
| Типоразмер | Площадь пластины, м² | Диаметр патрубков, мм | Максимальный расход, м³/ч | Примеры применения |
|---|---|---|---|---|
| Малые (S) | 0,018-0,1 | 20-32 | 1-5 | Квартирные ИТП, коттеджи |
| Средние (M) | 0,17-0,5 | 50-80 | 10-50 | Многоквартирные дома, офисы |
| Большие (L) | 0,55-1,8 | 100-200 | 100-500 | Промышленные объекты |
| Крупные (XL) | 2,0-4,75 | 250-400 | 500-2000 | Крупные промышленные установки |
Уплотнительные прокладки: материалы и способы крепления
Уплотнительные прокладки обеспечивают герметичность каналов и предотвращают смешивание теплоносителей. Выбор материала зависит от рабочих условий:
Материалы уплотнений
- EPDM — до 160°C, универсальный материал
- NBR — до 120°C, для пищевых сред
- Viton (FKM) — до 200°C, химически стойкий
- HNBR — до 150°C, для масел и топлива
Способы крепления
- Клипсовое — быстрая замена, надежность
- Клеевое — для высоких давлений
- Вставное — для специальных применений
- Комбинированное — максимальная герметичность
Конструкция уплотнительной прокладки
Современные прокладки имеют сложную геометрию:
- Основной контур охватывает рабочую зону пластины
- Малые кольца герметизируют отверстия для транзитного прохода
- Двойная система уплотнения предотвращает внешние утечки
- Специальные канавки обеспечивают визуальный контроль герметичности
Принцип работы и схемы потоков
Принцип работы разборного пластинчатого теплообменника основан на передаче тепла через металлическую стенку пластины между двумя теплоносителями:
Формирование каналов
Отверстия в пластинах, накладываясь друг на друга, образуют четыре распределительных коллектора. Уплотнительные прокладки направляют потоки так, что:
- В четных каналах движется первый теплоноситель
- В нечетных каналах движется второй теплоноситель
- Теплообмен происходит через стенку пластины толщиной 0,4-0,7 мм
- Гофрированная поверхность увеличивает площадь контакта на 15-20%
Схемы компоновки потоков
| Схема потоков | Описание | Эффективность | Применение |
|---|---|---|---|
| Чистый противоток | Потоки движутся навстречу | Максимальная | Нагрев/охлаждение с большой ΔT |
| Чистый прямоток | Потоки движутся в одном направлении | Минимальная | Специальные процессы |
| Смешанный ток | Комбинация прямо- и противотока | Средняя | Многоходовые схемы |
Материалы изготовления основных элементов
Выбор материалов определяется условиями эксплуатации, агрессивностью сред и требованиями к коррозионной стойкости:
| Элемент | Стандартный материал | Альтернативные материалы | Область применения |
|---|---|---|---|
| Пластины | AISI 316 (1.4401) | AISI 304, Титан, Хастеллой | Универсальное, агрессивные среды |
| Рама | Конструкционная сталь | Нержавеющая сталь | Пищевая промышленность |
| Патрубки | Углеродистая сталь | AISI 316, Дуплекс | Морская вода, кислоты |
| Крепеж | Оцинкованная сталь | Нержавеющая сталь | Влажные помещения |
Типы присоединений и монтажные размеры
Разборные пластинчатые теплообменники выпускаются с различными типами присоединений к трубопроводам:
Резьбовые соединения
- Диаметры: G 3/4" - G 2"
- Применение: малые теплообменники до 100 кВт
- Преимущества: простота монтажа, низкая стоимость
- Недостатки: ограничение по давлению до 16 бар
Фланцевые соединения
- Диаметры: DN 25 - DN 600
- Стандарты: ГОСТ 33259, DIN, ANSI
- Давление: до 25 бар
- Применение: промышленные установки
Технические характеристики разборных теплообменников
| Параметр | Диапазон значений | Стандартные исполнения | Специальные исполнения |
|---|---|---|---|
| Тепловая мощность | 5 кВт - 50 МВт | До 10 МВт | Крупные энергоблоки |
| Рабочее давление | 6 - 25 бар | 16 бар | До 40 бар |
| Рабочая температура | -30...+200°C | До 160°C | Криогенные применения |
| Количество пластин | 10 - 1000 шт | До 500 шт | Крупные установки |
| Площадь теплообмена | 0,5 - 5000 м² | До 1000 м² | Промышленные комплексы |
Преимущества разборной конструкции
Разборная конструкция пластинчатого теплообменника обеспечивает ряд существенных преимуществ:
Эксплуатационные преимущества
- Возможность визуального осмотра пластин
- Механическая очистка поверхностей
- Замена отдельных элементов
- Изменение мощности добавлением пластин
Экономические преимущества
- Низкие затраты на обслуживание
- Длительный срок службы (20-25 лет)
- Возможность модернизации
- Высокая ремонтопригодность
Обслуживание и ремонт разборных теплообменников
Правильное обслуживание обеспечивает долговечность и эффективность работы оборудования:
Регламентные работы
| Вид работ | Периодичность | Продолжительность | Необходимые материалы |
|---|---|---|---|
| Визуальный осмотр | Ежемесячно | 30 минут | Не требуются |
| Промывка химическая | Раз в 6 месяцев | 4-8 часов | Реагенты для промывки |
| Разборка и чистка | Раз в год | 1-2 дня | Новые уплотнения |
| Замена уплотнений | Раз в 3-5 лет | 1 день | Комплект прокладок |
FAQ — ответы на частые вопросы
1. Из каких основных элементов состоит разборный пластинчатый теплообменник?
Основные элементы: неподвижная и подвижная плиты, пакет гофрированных пластин из нержавеющей стали, уплотнительные прокладки, направляющие, стяжные болты и опорные стойки. Каждый элемент выполняет определенную функцию в обеспечении теплообмена.
2. Какие материалы используются для изготовления пластин?
Стандартно используется нержавеющая сталь AISI 316 толщиной 0,4-0,7 мм. Для агрессивных сред применяют титан, хастеллой или дуплексные стали. Выбор материала зависит от химического состава теплоносителей и рабочих параметров.
3. Чем отличаются жесткие и мягкие пластины?
Жесткие пластины имеют угол гофр 30° и обеспечивают высокий коэффициент теплопередачи до 6000 Вт/м²·К, но создают большое гидравлическое сопротивление. Мягкие пластины (угол 60°) дают меньшее сопротивление, но коэффициент теплопередачи составляет 2000-3000 Вт/м²·К.
4. Какие типы уплотнительных прокладок применяются?
Основные типы: EPDM (до 160°C, универсальный), NBR (до 120°C, для пищевых сред), Viton (до 200°C, химически стойкий). Крепление осуществляется клипсовым, клеевым или вставным способом в зависимости от условий эксплуатации.
5. Как работает принцип противотока в пластинчатом теплообменнике?
Теплоносители движутся навстречу друг другу по соседним каналам, разделенным металлической стенкой пластины. Это обеспечивает максимальную эффективность теплопередачи и позволяет достичь температуры нагреваемой среды, близкой к температуре греющего теплоносителя.
6. Какое максимальное рабочее давление выдерживает разборный теплообменник?
Стандартные модели рассчитаны на давление до 16-25 бар. Специальные исполнения с усиленной рамой и толстыми плитами могут работать при давлении до 40 бар. Давление ограничивается прочностью уплотнительных прокладок.
7. Как часто нужно менять уплотнительные прокладки?
Срок службы прокладок составляет 3-5 лет при нормальных условиях эксплуатации. При работе с агрессивными средами или высоких температурах замена может потребоваться чаще. Признаки износа: внешние утечки, снижение эффективности теплопередачи.
8. Можно ли изменить мощность разборного теплообменника?
Да, это главное преимущество разборной конструкции. Мощность увеличивается добавлением пластин или уменьшается их удалением. При этом необходимо пересчитать гидравлическое сопротивление и убедиться в достаточности длины направляющих и стяжных болтов.
9. Какие размеры пластин наиболее распространены?
Популярные размеры: 0,17 м² (DN 50-80) для жилых зданий, 0,35-0,55 м² (DN 100-150) для коммерческих объектов, 0,8-1,8 м² (DN 200-250) для промышленных установок. Выбор зависит от требуемой мощности и ограничений по габаритам.
10. Какие преимущества дает разборная конструкция по сравнению с паяной?
Основные преимущества: возможность визуального осмотра и механической очистки пластин, замена отдельных элементов, изменение мощности, простота ремонта. Недостатки: большие габариты, ограничения по давлению, необходимость регулярной замены уплотнений.
