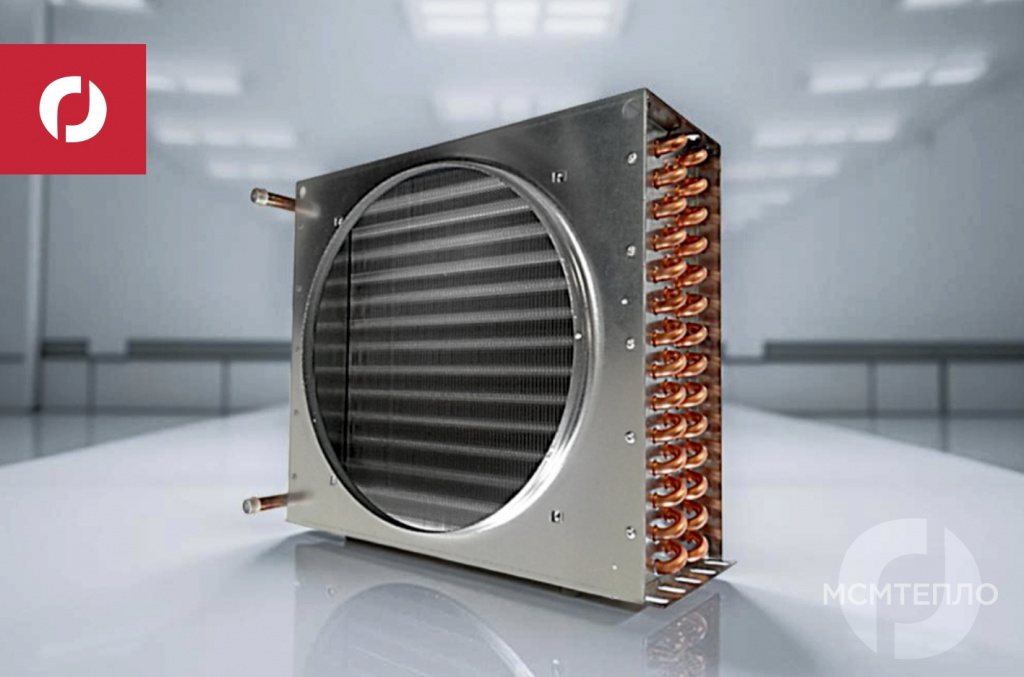

Водяной теплообменник для системы отопления: подбор, схемы, расчёт
Когда водяной теплообменник обязателен в отоплении, чем отличаются разборные, паяные и кожухотрубные аппараты, как подобрать материалы и ΔT под российский климат. Таблицы режимов, расчёт по Q = U·A·ΔTlm и пять микрокейсов 30–3000 кВт.
Содержание
Роль водяного теплообменника в системе отопления
Когда аппарат обязателен, а когда без него можно обойтись
Водяной теплообменник в отоплении — аппарат, через который тепло от первичного контура (котёл, ЦТП, теплосеть, когенерация) передаётся вторичному контуру здания. Прямое подключение в России применяется только в малоэтажной частной застройке с автономным котлом. В остальных случаях между контурами стоит ПТО, ППТО или КТО.
Причина разделения — гидравлическая, температурная и санитарная развязка. Первичный контур работает на параметрах поставщика тепла (95–150°C, 10–25 бар), вторичный — на внутридомовых параметрах (60–90°C, 4–10 бар). Без теплообменника одну систему пришлось бы считать под другую, что экономически и технически невыгодно.
Когда теплообменник обязателен
- Подключение к теплосети (зависимая или независимая схема — выбирает РСО)
- МКД, БЦ, отель, школа, больница — независимая схема по СП 60.13330
- Каскад котлов с разными типами теплоносителя (вода/гликоль)
- Контуры тёплого пола (низкотемпературный 40/30°C от высокотемпературного 90/70°C)
- Бассейн, СПА, ГВС — гигиеническая развязка от системы отопления
- Когенерация, утилизация тепла дымовых газов, котёл на твёрдом топливе с буфером
Когда можно без него
- Частный дом с одним газовым котлом и одним контуром радиаторов
- Котельная, обслуживающая только одно здание с одним типом потребителя
- Системы с естественной циркуляцией и общим теплоносителем
- Технологические объекты, где температурные графики первичного и вторичного контура совпадают
- Объекты, где требования СП и нормативов РСО не предписывают независимую схему
- Бюджетные дачные решения с одним котлом 12–24 кВт без распределения по контурам
Типы водяных теплообменников для отопления
Разборные, паяные, кожухотрубные — где какой ставить
Применяются три конструктива: разборный (ПТО), паяный (ППТО) и кожухотрубный (КТО). У каждого своя ниша по мощности и стоимости.
Пластинчатый разборный (ПТО)
Базовое решение для отопления зданий 100 кВт – 20+ МВт. Рама с пластинами AISI 316, шпильки, уплотнения EPDM или NBR. Шевронные пластины 30°/60° позволяют под любую нагрузку подобрать пакет. Главное преимущество — ремонтопригодность: пакет разбирается за 2–4 часа, пластины и прокладки меняются поштучно. Срок службы рамы 25–30 лет, пластин 15–20, прокладок 5–8. Применяется во всех ИТП и ЦТП от 0,1 Гкал/ч.
Пластинчатый паяный (ППТО)
Цельнопаянный: пластины AISI 316 спаяны медью или никелем без прокладок. Компактнее ПТО в 2–3 раза, дешевле, не требует обслуживания. Не разбирается — при засорении только замена. Применение: отопление 20–500 кВт, ГВС в коттеджах, эконом-ИТП МКД, бассейны до 100 м³. Медный припой не совместим с открытыми контурами и аммиаком; никелевый универсальнее, но дороже на 30–40%.
Кожухотрубный (КТО)
Корпус с трубным пучком: одна жидкость по трубкам, вторая — по межтрубному пространству. Плюсы — стойкость к грязной воде, высокое давление (до 100 бар), температуры до 350°C, тепловые удары. Минусы — в 3–5 раз больше ПТО и КПД ниже на 5–10%. Ниша в отоплении: пар/вода, утилизация тепла дымовых газов, котельные с нестабильной водоподготовкой.
| Параметр | ПТО разборный | ППТО паяный | КТО кожухотрубный |
|---|---|---|---|
| Диапазон мощности | 50 кВт – 30 МВт | 10–500 кВт | 100 кВт – 50 МВт |
| КПД | 92–98% | 92–96% | 82–90% |
| Габариты на 500 кВт | ~250×600×900 мм | ~120×320×680 мм | ~Ø350×2200 мм |
| Макс. давление PN | 10/16/25 бар | 16–30 бар | 16–100 бар |
| Макс. температура | 150°C (NBR/EPDM) | 200°C (медь), 225°C (никель) | 250–350°C |
| Ремонтопригодность | полная разборка | не разбирается | чистка трубок, замена пучка |
| Цена 500 кВт | 180 000–320 000 ₽ | 110 000–190 000 ₽ | 280 000–520 000 ₽ |
| Где применять | ИТП/ЦТП, МКД, БЦ | коттедж, ГВС, бассейн | пар, грязная вода, ВН |
Схемы подключения теплообменника
Зависимая, независимая и каскадные схемы — что согласует РСО
Две базовые схемы — зависимая (без развязки) и независимая (с ПТО). Внутри независимой — десятки вариантов обвязки в зависимости от количества контуров, типа потребителей и режима регулирования.
Независимая схема — стандарт для МКД
Первичный контур теплосети подключён к одной стороне ПТО, вторичный контур здания — к другой, без смешения. Регулирование — двухходовым клапаном на первичной стороне с погодным компенсатором. Преимущества: защита от высокого давления и грязи теплосети, минимизация потерь сетевой воды при авариях.
Двухступенчатая схема ГВС + отопление
Классика ИТП МКД: один ПТО на отопление, две ступени ПТО на ГВС (предварительный и догрев). Первая ступень ГВС использует обратку отопления как первичный теплоноситель, что экономит 25–35% тепла. Схема стандартизирована СП 41-101-95 и применяется в 80%+ московских МКД после 2010 года.
Каскадные схемы для тёплого пола
Тёплый пол требует контура 40–45°C / 30–35°C. Если основной контур здания работает на 80/60°C — между ними ставится дополнительный ПТО или смесительный узел с трёхходовым клапаном. В коммерческих объектах (БЦ, ТЦ, склады) ПТО предпочтительнее из-за точной регулировки и санитарной развязки.
Ключевые параметры подбора
Что должно быть в опросном листе для точного расчёта
Для корректного подбора инженеру нужны восемь параметров. Если в опросном листе меньше — расчёт «вилкой», и финальная стоимость может вырасти на 30–60%.
Тепловая нагрузка Q
Для жилья — по СП 50.13330 или укрупнённо 70–110 Вт/м² для МКД средней этажности. Коттедж 200 м² — 18–25 кВт, МКД 5000 м² — 350–500 кВт, БЦ 20 000 м² — 1,5–2,5 МВт. Нагрузка ГВС часто соизмерима с отоплением и требует отдельной ступени.
Температурные графики
Российская теплосеть — 150/70, 130/70, 110/70, 95/70 или 90/60°C. Вторичная сторона — 80/60, 70/55, 60/40, 45/30°C. Чем меньше LMTD, тем большая поверхность нужна. При LMTD ниже 5°C аппарат становится неоправданно громоздким.
Расчётное давление PN
Квартальная теплосеть — PN16 первичная, PN10 вторичная. Магистрали крупных городов — PN25. Промышленные пароводяные контуры — PN25–PN40. Заниженный PN — частая причина разрыва пластин при гидроударе.
Допустимые потери давления
Стандарт для отопления — ΔP 30–50 кПа. Чем выше допустимая ΔP, тем компактнее и дешевле аппарат, но выше энергозатраты насоса. Для гравитационных систем и протяжённых трасс — 15–25 кПа.
Материалы и совместимость со средами
Какую сталь и уплотнение выбрать для воды, гликоля, ЦТП
Основная среда отопления — сетевая или подпиточная вода с pH 8,3–9,5, иногда с реагентами (триполифосфат, силикат натрия, сода). Для большинства задач достаточно AISI 316 и EPDM. В ряде случаев материалы критичны.
| Среда | Пластины | Уплотнения | Особенности |
|---|---|---|---|
| Сетевая вода ТЭЦ/котельной | AISI 316 | EPDM | стандарт для 95% задач |
| Подпиточная умягчённая | AISI 316 | EPDM | контроль pH 8,3–9,5 |
| Грунтовая жёсткая (артезиан) | AISI 316L | EPDM | усиленная промывка 1 раз/год |
| Этиленгликоль 30–50% | AISI 316 | EPDM peroxide | NBR разрушается, ставить EPDM |
| Пропиленгликоль 30–50% | AISI 316 | EPDM peroxide | пищевые ППТО — никелевый припой |
| Хлорированная (бассейн) | титан Grade 1 | EPDM | AISI 316 не подходит из-за Cl⁻ |
| Деминерализованная котельная | AISI 316L | EPDM | проверять состав на Cl⁻ и SO₄²⁻ |
| Морская / солевая | титан Grade 2 | EPDM/Viton | SMO 254 как альтернатива |
EPDM или NBR
EPDM — стандарт для воды и гликолей до 150°C. NBR дешевле, но разрушается гликолем и не держит выше 110°C — в отоплении применяется редко. EPDM Peroxide — для пропилен- и этиленгликолевых растворов высокой концентрации.
AISI 304 или AISI 316
AISI 304 — экономичный вариант для чистой деаэрированной воды; встречается на старых объектах. Новые ИТП проектируют под AISI 316: молибден даёт стойкость к хлоридам до 200 мг/л, тогда как AISI 304 деградирует выше 50 мг/л. Разница в цене пакета 12–18%, в сроке службы — 1,5–2 раза. AISI 316 — стандарт.
Нужен расчёт под ваш объект?
Заполните опросный лист — инженер пришлёт КП с подбором конкретной модели и стоимостью в течение рабочего дня
Методика расчёта Q = U·A·ΔTlm
Базовое уравнение теплопередачи и подбор площади
Подбор опирается на уравнение теплопередачи: Q = U·A·ΔTlm, где Q — нагрузка (Вт), U — коэффициент теплопередачи (Вт/(м²·К)), A — поверхность (м²), ΔTlm — средняя логарифмическая разница температур.
Шаг 1. Тепловая нагрузка
Q (кВт) = G · c · ΔT / 3600, где G — расход (кг/ч), c = 4,19 кДж/(кг·К) для воды. Контур 95/70°C при расходе 17 200 кг/ч: Q = 17 200 · 4,19 · 25 / 3600 = 500 кВт.
Шаг 2. Логарифмический напор ΔTlm
ΔTlm = (ΔT1 − ΔT2) / ln(ΔT1/ΔT2). Для графиков 130/80 ↔ 95/70°C: ΔT1 = 130 − 95 = 35°C, ΔT2 = 80 − 70 = 10°C, ΔTlm = 19,9°C. Вырожденные режимы (ΔT2 → 0) требуют пересмотра графика.
Шаг 3. Коэффициент теплопередачи U
Для разборных ПТО при стандартной воде U = 5000–7500 Вт/(м²·К). Паяные — 4500–6500. Кожухотрубные — 1800–3500. На U влияют скорости в каналах (3–8 м/с), степень загрязнения и пропорция шевронных пластин 30°/60°.
Шаг 4. Площадь и запас
A = Q / (U · ΔTlm). По примеру: A = 500 000 / (6500 · 19,9) = 3,9 м². Запас на загрязнение и старение пластин — 1,10–1,20. Итог — 4,3–4,7 м², ближайший типоразмер пакета — 4,5–5,0 м².
Пять микрокейсов: подбор под объект
Типовые задачи отопления 30 кВт – 3 МВт с конкретными моделями
1. Коттедж 240 м² — 30 кВт
Первичный контур котёл 90/70°C, тёплый пол 45/35°C. Решение — паяный ППТО (никелевый припой) 30 кВт, поверхность ~0,5 м². Бюджет: 38 000–62 000 ₽. Срок поставки: 2–5 дней со склада.
ППТО2. МКД 5 000 м² — 350 кВт
ИТП с независимой схемой, ЦТП 130/70°C, дом 95/70°C. ПТО разборный AISI 316, EPDM, PN16/10. Поверхность 4,5–5,0 м², 45–55 пластин. Бюджет: 165 000–245 000 ₽ + ИТП-обвязка.
ПТО3. Бизнес-центр 18 000 м² — 1,3 МВт
Двухступенчатая схема: ПТО отопление + ПТО ГВС в две ступени. Сетевая вода 130/70°C, отопление 90/65°C, ГВС 55/5°C. Закладываются три аппарата AISI 316L. Бюджет: 850 000–1 250 000 ₽.
ПТО x34. Складской комплекс 12 000 м² — 720 кВт
Тепловые завесы + воздушное отопление. ПТО разборный 720 кВт, графики 110/70 ↔ 80/60°C, AISI 316, EPDM. Бюджет: 380 000–520 000 ₽. При жёсткой воде — фильтр-грязевик на первичной обвязке.
ПТО5. Завод — котельная 3 МВт
Котёл пар-вода + ПТО на отопительный контур цеха 95/70°C. Кожухотрубный 3 МВт, AISI 316Ti, PN25, с возможностью промывки кислотой раз в 2 года. Бюджет: 1 800 000–2 600 000 ₽.
КТО6. Гостиница 80 номеров — 480 кВт
ИТП с разделением на отопление + ГВС. ПТО отопление 280 кВт + ПТО ГВС 200 кВт (двухступенчатый). Графики 110/70 ↔ 80/60 / 55/5°C. AISI 316, EPDM. Бюджет: 420 000–580 000 ₽ за пакет.
ПТО x2Бренды и модели на рынке РФ 2026
Что реально доступно после ухода ряда западных вендоров
Рынок РФ 2026 разделён на российских производителей, локализованные западные бренды и параллельный импорт. Это влияет на бюджет, сроки и ремфонд.
Российские: РИДАН — крупнейший (ПТО, ППТО, ИТП в сборе, поставка от 5 дней). ЭТРА — разборные ПТО до 50 МВт. ТТАИ — КТО и ПТО для нефтехима и заводских ИТП. ТИЖ, КС — нишевые игроки на ППТО и КТО.
Западные: Alfa Laval сохранил сервис, цена +30–50% к 2021 году. Funke — параллельный импорт, 6–10 недель. Kelvion — сборка в Турции и РФ. Sondex, Swep — оригинальные ППТО на складах, 1–3 недели.
| Бренд | Сегмент | Поставка | Сервис РФ |
|---|---|---|---|
| РИДАН | ПТО, ППТО, ИТП | 5–14 дней | полный |
| ЭТРА | ПТО до 50 МВт | 10–30 дней | полный |
| ТТАИ | ПТО, КТО | 14–40 дней | полный |
| Alfa Laval | ПТО, ППТО | 2–6 недель | сохранён |
| Funke | ПТО, ППТО | 6–10 недель | через дистр. |
| Kelvion | ПТО | 4–8 недель | через дилеров |
| Sondex | ППТО, ПТО | 1–3 недели | через дистр. |
| Swep | ППТО | 1–2 недели | через дистр. |
Для типовых ИТП МКД и БЦ — РИДАН (короткая логистика, ремфонд на складе). Для крупных ЦТП — ЭТРА или Alfa Laval. Для коттеджей и ГВС — РИДАН ППТО или Sondex/Swep.
Калькулятор подбора по поверхности
Прикидка площади теплообмена для отопительного контура
Частые вопросы
Можно ли в МКД обойтись без водяного теплообменника?
Для МКД и общественных зданий СП 60.13330.2020 и СП 124.13330.2012 требуют независимую схему присоединения, то есть наличие ПТО. Зависимую схему РСО разрешает редко и только при веских технических основаниях.
В чём разница между разборным ПТО и паяным ППТО?
Разборный ПТО на уплотнениях и шпильках — разбирается за 2–4 часа, пластины и прокладки меняются поштучно, подходит для объектов от 100 кВт. Паяный ППТО спаян медью или никелем, не разбирается, но компактнее в 2–3 раза и дешевле — для коттеджей, ГВС и отопления до 500 кВт.
Какой материал пластин выбрать для российской воды?
Стандарт — AISI 316. Молибден даёт стойкость к хлоридам до 200 мг/л и срок службы 15–20 лет. AISI 304 дешевле на 12–18%, но деградирует выше 50 мг/л Cl⁻. Перед заказом — анализ воды по Cl⁻, SO₄²⁻, pH и жёсткости.
Какой запас по площади закладывать?
При регулярной водоподготовке — 10–15%, при нестабильной или жёсткой подпитке — 15–20%. Запас компенсирует загрязнение и старение пластин. Более 25% нет смысла — переплата без выигрыша по эксплуатации.
Как часто чистить пластинчатый теплообменник?
При нормальной водоподготовке — CIP-промывка лимонной или сульфаминовой кислотой раз в 2–3 года. При жёсткой подпитке или в открытых контурах — раз в 1–1,5 года. Признаки: рост ΔP на 30% от паспортного, падение мощности на 10–15%. CIP занимает 4–8 часов без демонтажа.
Можно ли использовать ПТО для гликолевых растворов?
Да, ПТО штатно работает с этилен- и пропиленгликолем 20–50%. Уплотнения — EPDM Peroxide вместо стандартного EPDM; NBR не подходит, разрушается за 6–12 месяцев. Вязкость гликоля выше воды — расход насоса увеличить на 15–25%, ΔP вырастет.
Какое давление выбрать — PN10, PN16 или PN25?
Квартальные сети — PN10 вторичная, PN16 первичная. Магистрали крупных городов — PN25. Промышленные пароводяные контуры — PN25–PN40. Никогда не занижайте PN — гидроудар при пуске или аварии превышает номинал в 1,5–2 раза.
Сколько служит водяной теплообменник в отоплении?
Рама и патрубки разборного ПТО — 25–30 лет, пластины AISI 316 — 15–20, уплотнения EPDM — 5–8. Паяный ППТО — 10–15 лет. Кожухотрубный — 20–30 лет с заменой пучка. Регулярная CIP и контроль водоподготовки продлевают пластины на 30–50%.
Сколько стоит ПТО для МКД 350 кВт под ключ?
Аппарат РИДАН AISI 316 EPDM PN16/10 — 165 000–245 000 ₽. Обвязка ИТП с насосами, арматурой, шкафом автоматики — 280 000–520 000 ₽. Монтаж и ПНР — 80 000–150 000 ₽. Итого «под ключ» — 550 000–950 000 ₽. Точно — после опросного листа.
