Теплообменники для отопления — подобрать по режиму системы

Подбор паяного по межцентрам пластины

Замерьте межцентровые расстояния на пластине — подберём подходящие паяные теплообменники.

Какой теплообменник нужен отоплению

В отопительном узле аппарат передаёт тепло от одного потока к другому и может разделять сетевую воду с внутренним контуром здания. Поэтому теплообменник для отопления дома, теплового пункта, котельной или вентиляционной установки рассчитывают по конкретной схеме. Одинаковая заявленная мощность не означает взаимозаменяемость: при другом температурном графике изменятся поверхность, расход и гидравлическое сопротивление.

Пластинчатые аппараты для водяного контура

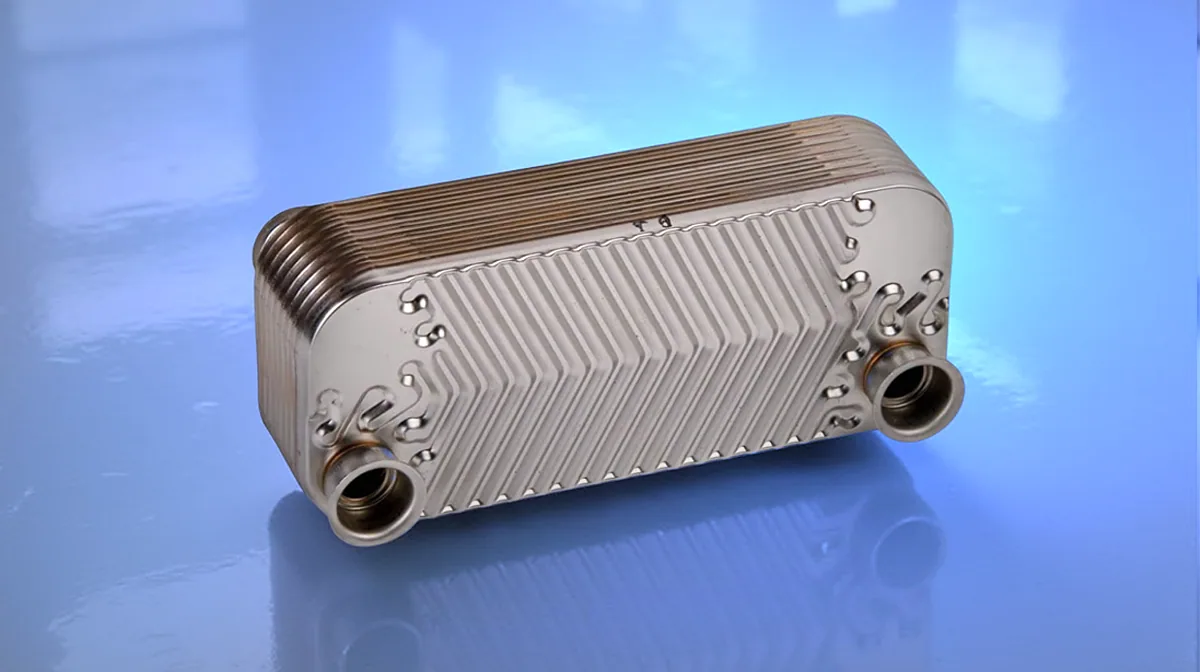

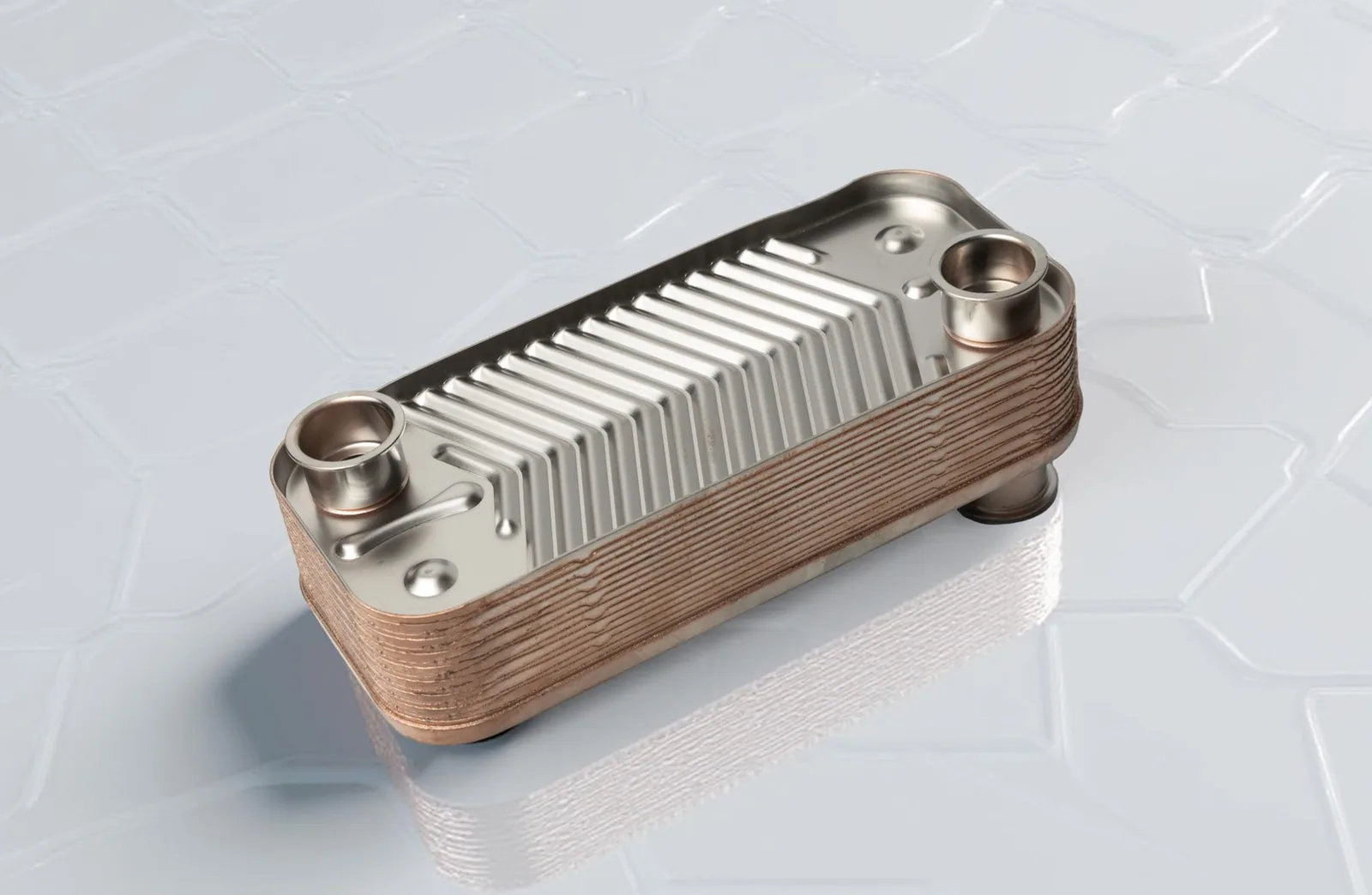

В каталоге для отопительных задач встречаются паяные и разборные пластинчатые модели. Паяные конструкции удобны при ограниченном пространстве и стабильной чистой среде: они компактны, а число соединений невелико. Разборные пластинчатые теплообменники выбирают, когда важны доступ к пакету, механическая очистка, замена уплотнений и возможность изменить конфигурацию после монтажа.

В водяной системе необходимо учитывать жёсткость воды, наличие фильтра и реальную чистоту каналов. Засорение уменьшает расход и увеличивает перепад давления, поэтому аппарат подбирают вместе с обвязкой и узлом регулирования. Если один контур заполнен раствором с другой вязкостью, его нельзя считать обычной водой: это влияет на теплоотдачу и работу насоса.

Модели и исполнения в подборе

Для отопления применяются разные типоразмеры: от компактных паяных аппаратов до рамных решений с пакетом пластин. В пуле есть паяные теплообменники KAORI E010, E015, F015, F025 и E030, серии Danfoss XG10, XB20, XB30, XB37H, XB37L и XB37M, а также разборные APV U2, TR1, TR2 и H17. Среди других вариантов встречаются Funke FP 04, FP 05 и FPDW 05, Тиж-0,015, ЭТРА ЭТ-004с и ЭТ-005.

Подбор по мощности отопления

Мощность котла сама по себе не задаёт мощность теплообменника: часть тепла может уходить на другие потребители, а фактическая нагрузка здания меняется по погоде и режиму регулирования. В расчёт передают требуемую тепловую нагрузку, температуры обеих сторон и расход. Так можно оценить запас без чрезмерного увеличения поверхности и не получить аппарат, который насос не сможет продавить.

Для радиаторного контура обычно важны быстрый выход на режим и стабильная обратная температура. Для тёплого пола критичны более низкие температуры подачи и работа смесительного узла. Для вентиляции учитывают сезонные режимы и защиту от замерзания. Каждый такой сценарий требует собственной проверки, даже если среда везде водяная.

Как учесть давление, расход и Ду

Диаметр присоединения сверяют с расходом и проектной скоростью, а не выбирают только по размеру трубы на объекте. Слишком узкие каналы повысят сопротивление, слишком большой проход может ухудшить распределение потока в конкретном исполнении. Рабочее и испытательное давление проверяют для обеих сторон; это особенно важно при разделении сетевого и внутреннего контуров.

В заявке полезно указать Ду каждого подключения, расположение патрубков, направление потоков и длину прямых участков. Для замены действующего аппарата добавьте фото шильда, рамы и обвязки. Если маркировка не читается, сопоставим габариты и режим, но аналог назовём только после проверки всех ограничений.

Паяный или разборный теплообменник

• Паяный вариант рационален для компактного узла с предсказуемой водой и небольшим доступом вокруг аппарата.
• Разборный вариант удобен для объектов с регулярным обслуживанием, переменной нагрузкой или риском загрязнения.
• Изготовление под задачу рассматривают, когда стандартное исполнение не совпадает с температурой, материалом, габаритами или подключениями.

Выбор между двумя типами зависит от жизненного цикла оборудования. Экономия места не должна лишать доступа к фильтру и арматуре, а возможность разборки не отменяет необходимость правильно рассчитать каналы. Для нового узла инженер сопоставит технические требования с доступными моделями, а для замены проверит не только корпус, но и фактическую причину выхода из режима.

Что проверить перед заказом

1. Запишите назначение: радиаторы, тёплый пол, вентиляция, ГВС или разделение контуров.
2. Снимите температуры подачи и обратки на обеих сторонах в рабочем режиме.
3. Укажите расход или характеристику насоса и требуемую тепловую нагрузку.
4. Передайте давление, состав теплоносителя, качество воды и наличие фильтра.
5. Проверьте Ду, направление патрубков, габариты и место для демонтажа.
6. Согласуйте материал пластин, уплотнений и допустимый перепад давления.

Замена действующего оборудования

При замене теплообменника отопления сначала фиксируют, что именно изменилось: снизился нагрев, вырос перепад, появились течи или изменилась нагрузка здания. Затем сверяют фактические температуры и расходы с первоначальным расчётом. Если просто поставить модель с похожим названием, неисправность фильтра, насоса или автоматики может сохраниться.

Для подбора замены нужны размеры, расстояния между присоединениями, ориентация патрубков и доступ для обслуживания. У разборного аппарата дополнительно оценивают пакет пластин и состояние уплотнений, у паяного — возможность промывки и качество теплоносителя. По результатам предложим готовое исполнение или изготовим и поставим вариант под согласованные параметры.

Насос, фильтр и автоматика

Теплообменник работает в составе узла, поэтому насос проверяют по рабочей точке всей ветви: трубам, арматуре, фильтру и самому аппарату. Забитая сетка фильтра уменьшает расход, а чрезмерно закрытый клапан создаёт лишние потери. При подборе полезно указать перепад до и после фильтра, если он уже измерялся.

Автоматика регулирует клапан или скорость насоса по температуре подачи и обратки. Она помогает переживать переменную нагрузку, но не исправляет малую площадь, неверную схему потоков или несовместимый теплоноситель. Инженер учитывает режим запуска, минимальный расход и защиту от перегрева либо замерзания.

Монтаж и обслуживание

До монтажа оставляют место для осмотра, снятия изоляции и обслуживания. Трубопровод не должен передавать на аппарат вес арматуры; направление потоков сверяют со схемой производителя. После заполнения удаляют воздух, постепенно открывают клапаны и контролируют герметичность, температуру, давление и расход.

Промывку назначают по качеству воды и динамике перепада давления. Разборный аппарат очищают с доступом к пакету, паяный — совместимым химическим способом без нарушения материалов. Регулярная проверка фильтра и температурного графика помогает заметить ухудшение работы до аварийной остановки.

Частые вопросы

Как выбрать теплообменник для отопления дома?

Нужны нагрузка, температуры, расходы, давление, среда и данные по месту монтажа. Площадь дома используется как ориентир, но не заменяет расчёт.

Подойдёт ли водяной теплообменник для двух контуров?

Да, если материалы, давление, температурный график, расход и требуемая поверхность подходят обеим сторонам. Это проверяют по режиму, а не по слову «водяной» в названии.

Теплообменник теплый: что уточнить перед подбором?

Обычно речь идёт об аппарате для тёплого отопительного контура, тёплого пола или нагрева воды. Для точного подбора нужно уточнить, какой поток нагревается и какие температуры требуются.

Можно ли заменить аппарат без проекта?

Для простой замены используйте фото маркировки, размеры и фактические режимы. При неизвестной нагрузке инженер сначала проверит условия, чтобы не перенести ошибку старого подбора.

Сколько времени занимает расчёт?

Инженер выполняет первичный расчёт за 30 минут после получения основных параметров. Срок отгрузки подтвердим отдельно после согласования исполнения; гарантия по договору.

Расчёт и поставка под задачу

Передайте назначение узла, температуры, расходы, давление, Ду и схему подключения через чат. Мы подберём аппарат по параметрам, сравним доступные исполнения и объясним, какие данные ещё влияют на результат. В наличии — срок отгрузки подтвердим за 30 минут; если стандартной модели недостаточно, изготовим и поставим решение под вашу задачу.
