Классификация пластинчатых теплообменников: типы и применение
Классификация пластинчатых теплообменников: типы, конструкции, применение
Разборные, паяные, сварные, полусварные, спиральные. Одноходовые и многоходовые схемы. Материалы пластин и уплотнений. Карта выбора по среде, давлению и температуре для промышленных задач.
Содержание
Признаки классификации пластинчатых теплообменников
Пять осей систематизации: разборность, схема потока, геометрия, материал, назначение
Пластинчатый теплообменник — компактный аппарат с пакетом гофрированных пластин, между которыми движутся горячий и холодный теплоносители. Систематизация строится на пяти признаках, каждый влияет на область применения и стоимость владения.
1. Способ герметизации
Разборные на прокладках, паяные медью или никелем, сварные лазером. Определяет совместимость со средой и чистку.
Главный признак2. Схема течения
Одноходовые с противотоком и многоходовые с поворотами потока. От схемы зависят перепад давления и температурный напор.
Гидравлика3. Профиль пластины
Шеврон 30° (мягкая) и 60° (жёсткая), смешанные пакеты L+H. Угол гофры задаёт коэффициент теплопередачи.
Теплотехника4. Материал пластины
AISI 304, AISI 316, титан Grade 1, 254 SMO, Hastelloy C-276, никель. Подбирается под коррозионную активность среды.
Коррозия5. Назначение
Подогреватели ГВС, испарители, конденсаторы, маслоохладители. Назначение диктует исполнение и обвязку.
Технология6. Давление и температура
Классы PN 6, PN 10, PN 16, PN 25. Температура −50...+200 °C для разборных, до +400 °C для паяных и сварных.
ПараметрыПять базовых типов пластинчатых теплообменников
Разборный, паяный, полусварный, сварной блочный, спиральный — отличия конструкции и сферы применения

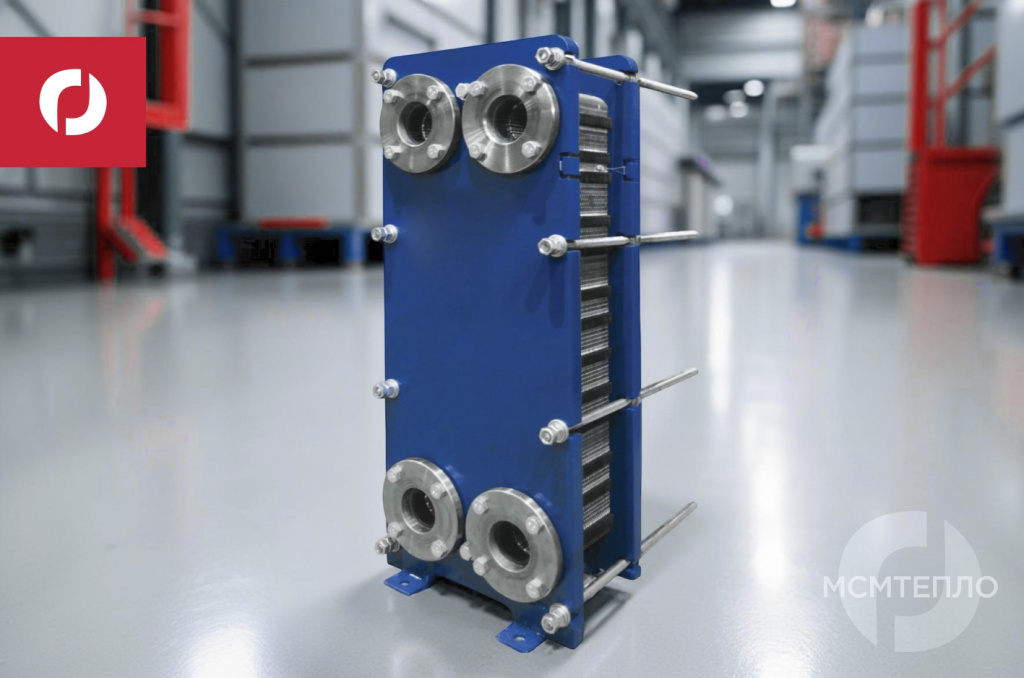

Разборный пластинчатый теплообменник
Пакет из 10–700 пластин стянут шпильками между плитами. Между пластинами установлены эластомерные прокладки, формирующие каналы и герметизирующие контуры. Главное преимущество — полная разборка для чистки, замены пластин и наращивания мощности. Применяется для ГВС, отопления, ЦТП, технологического теплообмена в пищевой, химической и нефтеперерабатывающей отрасли.
Паяный пластинчатый теплообменник
Пластины спаяны медью (стандарт) или никелем (для аммиака и питьевой воды). Конструкция моноблочная, неразборная, занимает в 3–5 раз меньше места при той же мощности. Давление до 45 бар, температура до +225 °C. Применяется в холодильных контурах, чиллерах, тепловых пунктах малой мощности.
Полусварный пластинчатый теплообменник
Пары пластин (кассеты) сварены лазером по периметру, между кассетами установлены прокладки. Один контур герметично сваренный (для агрессивной среды или хладагента), второй — разборный (для технической воды). Используется для аммиачных систем, контуров с фреонами R717, R744, кислот и щелочей умеренной концентрации.
Сварной блочный теплообменник
Все пластины сварены между собой без прокладок. Корпус кассетный или цилиндрический. Давление до 100 бар, температура до +400 °C. Чистка только химическая. Применяется на нефтехимических, газоперерабатывающих и металлургических производствах.
Спиральный теплообменник
Две полосы металла свёрнуты в спираль, образуя два независимых канала постоянного сечения. Самоочищающаяся гидродинамика делает спиральные аппараты основным выбором для шламов, суспензий и волокнистых жидкостей. Применяются на ЦБК, ГОКах, очистных сооружениях, в металлургии.
| Тип | Давление | Температура | Разборка | Сфера применения |
|---|---|---|---|---|
| Разборный | до 25 бар | −25...+180 °C | Полная | ГВС, отопление, ЦТП, пищевая |
| Паяный (Cu) | до 45 бар | −196...+225 °C | Нет | Чиллеры, мини-котельные |
| Паяный (Ni) | до 45 бар | −196...+400 °C | Нет | Аммиак, питьевая вода |
| Полусварный | до 30 бар | −50...+200 °C | Частичная | Холод, аммиак, кислоты |
| Сварной блочный | до 100 бар | −50...+400 °C | Нет | Нефтехимия, металлургия |
| Спиральный | до 16 бар | −40...+400 °C | Частичная | Шламы, суспензии, ЦБК |
Одноходовые и многоходовые схемы
Как направление потоков меняет температурный напор и гидравлическое сопротивление
Ход — путь теплоносителя от входного патрубка до выходного. В одноходовом аппарате жидкость проходит пакет один раз, в многоходовом — несколько раз с поворотами, заданными слепыми участками прокладок.
Одноходовая схема
- Все четыре патрубка на неподвижной плите — удобство монтажа без отключения сети
- Чистый противоток обеспечивает максимальный средний температурный напор
- Перепад давления 0,2–0,8 бар при стандартных скоростях
- Замена прокладок и чистка без отключения трубопроводов
- Оптимально для ГВС, отопления, ЦТП, охлаждения масла
Многоходовая схема
- Часть патрубков выведена на подвижную плиту — необходима двусторонняя обвязка
- Поворотные участки увеличивают длину канала и скорость в нём
- Перепад давления выше в 2–4 раза, но температурный напор больше
- Подходит для малых температурных перепадов (5–10 °C)
- Применяется в конденсаторах, испарителях, маслоохладителях с близкими температурами потоков
Расчётный признак выбора схемы — соотношение между задачей по теплу и разностью температур. При большой мощности с малой разницей температур многоходовая схема позволяет уложиться в меньшее число пластин за счёт интенсификации теплоотдачи. Платой становится повышенный гидравлический перепад.
Комбинированные пакеты
В крупных аппаратах применяют смешанные сборки: один контур одноходовой, второй двух- или трёхходовой. Используется, когда расходы по контурам отличаются в 3–10 раз. Расчёт таких сборок выполняется в специализированных пакетах подбора (CAS200, SSP, HEXACT).
Геометрия пластин: профиль, угол гофры, типоразмер
Шеврон L и H, длинно- и короткоходовые пластины, типоразмерные ряды производителей
Пластина — штампованный лист стали или сплава с рельефом «шеврон». Гофра турбулизирует поток уже при числах Рейнольдса 100–400 (для гладких труб — от 2300), что повышает коэффициент теплоотдачи в 3–5 раз.
Угол гофры
Пластина L (low, мягкая) — угол 30°. Низкое гидравлическое сопротивление, средний коэффициент теплопередачи. Для больших расходов и малых температурных перепадов.
Пластина H (high, жёсткая) — угол 60°. Высокое сопротивление, максимальная теплоотдача. Для больших температурных перепадов и ограниченной площади.
Смешанный пакет L+H — чередование мягких и жёстких пластин. Позволяет точно подогнать аппарат под фактические условия без переразмеривания.
Типоразмерный ряд
У каждого производителя свой набор размеров пластин — от 0,02 м² (паяные для бытовых котлов) до 5,0 м² (НН-650, M30, T50). Маркировка содержит букву и число: НН-41, НН-100, M6, M10, T20. Цифра привязана к условному диаметру присоединений в мм или к площади аппарата.
| Типоразмер | Площадь пластины | Расход воды | Мощность типовая | Применение |
|---|---|---|---|---|
| НН-04 | 0,04 м² | до 5 м³/ч | 10–50 кВт | Бытовые котлы, GVS коттеджей |
| НН-14 | 0,14 м² | 5–30 м³/ч | 50–500 кВт | ИТП многоквартирных домов |
| НН-41 | 0,41 м² | 30–100 м³/ч | 500–2 500 кВт | ЦТП, котельные средней мощности |
| НН-100 | 1,00 м² | 100–300 м³/ч | 2 500–8 000 кВт | Промышленные ТЭЦ, заводы |
| НН-200 | 2,00 м² | 300–700 м³/ч | 8 000–25 000 кВт | Крупная теплоэнергетика |
Подберём типоразмер под ваши параметры
Расчёт пластинчатого теплообменника по нагрузке, температурным графикам и средам — бесплатно за 1 рабочий день
Материалы пластин и уплотнений
Сталь, титан, сплавы и резины — таблица совместимости со средой
Материал пластины определяет коррозионную стойкость, ресурс и стоимость аппарата. Уплотнения подбираются под температуру и химсостав теплоносителей.
Материалы пластин
| Материал | Среда | T макс. | Особенности |
|---|---|---|---|
| AISI 304 | Чистая вода, конденсат | +180 °C | Базовый, до 200 мг/л хлоридов |
| AISI 316 | ГВС, отопление, пищевая | +200 °C | До 500 мг/л хлоридов |
| AISI 316L | Питьевая, фармацевтика | +200 °C | Низкий углерод |
| Титан Grade 1 | Морская вода, бассейн | +250 °C | Стойкость к хлоридам |
| 254 SMO | Солевые растворы | +250 °C | До 30 000 мг/л хлоридов |
| Hastelloy C-276 | Кислоты, окислители | +400 °C | Соляная, серная до 60% |
| Никель 200 | Концентрированная щёлочь | +300 °C | NaOH, KOH любых концентраций |
Материалы уплотнений
| Резина | Среда | T макс. | Применение |
|---|---|---|---|
| NBR | Минеральные масла | +110 °C | Маслоохладители, гидравлика |
| EPDM | Вода, пар, гликоли | +150 °C | ГВС, отопление, ЦТП — основной выбор |
| EPDM peroxide | Перегретая вода, пар | +180 °C | Паровые подогреватели |
| HNBR | Хладагенты, масла | +140 °C | Холодильные контуры |
| FKM (Viton) | Кислоты, нефть | +200 °C | Нефтехимия, агрессивные среды |
| FFKM (Kalrez) | Все среды | +300 °C | Особо ответственные процессы |
Карта выбора по задаче
Восемь типовых задач промышленного теплоснабжения и подходящие типы аппаратов
ГВС многоквартирного дома
Разборный одноходовой, пластины AISI 316, уплотнения EPDM. Мощность 200–800 кВт. Серии РИДАН НН-14, НН-19, Alfa Laval M6. Стандарт ЦТП и ИТП.
Отопление ТЭЦ — потребитель
Разборный одноходовой, пластины AISI 304 или 316, уплотнения EPDM. Мощность 1–10 МВт. Серии ЭТРА Э-41, Alfa Laval M10, Funke FP. Графики 130/70 °C — 90/70 °C.
Чиллер до 200 кВт
Паяный медью, пластины AISI 316. Размеры компактные — до 0,3×0,1 м. Серии Alfa Laval CB30–CB76, Kelvion GBS, Swep B25. Для систем кондиционирования и промышленного холода.
Аммиачный холодильный контур
Паяный никелем или полусварной. Сторона аммиака сварная, сторона хладоносителя разборная. Пластины AISI 316. Серии Alfa Laval AlfaNova, Kelvion NH3.
Маслоохладитель турбины
Разборный одноходовой или двухходовой, пластины AISI 316, уплотнения NBR. Мощность 50–500 кВт. Точная настройка под индекс вязкости и расход масла.
Бассейн с хлором
Разборный одноходовой, пластины титан Grade 1, EPDM. 30–500 кВт. Совместим с хлором, бромом, солевым электролизом.
Пастеризатор молока
Разборный многосекционный, AISI 316L, EPDM peroxide. Площадь 5–80 м². Секции: регенерация, пастеризация, охлаждение.
Серная кислота, рассолы
Сварной блочный или спиральный, Hastelloy C-276 или титан. До 40 бар, до +250 °C. Нефтехимия, металлургия.
Производители и характерные серии
Российский и зарубежный рынок — типоразмеры и зоны применения
Российские бренды
РИДАН (Нижний Новгород) — наследник Danfoss в России. Разборные НН-04...НН-100, паяные XB и XGС. Полная локализация с 2023 года. Применение: ЦТП, ИТП, котельные, ГВС, пищевая промышленность.
ЭТРА (Санкт-Петербург) — собственное производство пластин. Линейка Э-04, Э-15, Э-21, Э-31, Э-41, Э-51, Э-71. Импортозамещение Alfa Laval M-серии.
ТТАИ — разборные ПТО для теплоснабжения и пищевой отрасли. ТИЖ — сварные блочные аппараты для нефтехимии. КС — кожухотрубные и блочные сварные для тяжёлой промышленности.
Зарубежные бренды
Alfa Laval (Швеция) — разборные M3...T50, паяные CB и AlfaNova, полусварные MX. Поставки через параллельный импорт.
Funke (Германия) — разборные FP, FPDW; паяные TPL, GPLK. Сильны в спецсплавах и индивидуальном инжиниринге.
Kelvion (бывший GEA) — разборные NT, NX; паяные GBH, GBS; полусварные для аммиака. Сильные позиции в холоде.
Sondex (группа Danfoss) и Swep (группа Dover) — разборные и паяные модели для чиллеров и тепловых насосов.
Калькулятор площади теплообмена
Оценочный расчёт по нагрузке, температурам и коэффициенту теплопередачи
Частые вопросы по классификации
Чем разборный теплообменник отличается от паяного по сроку службы?
Разборный аппарат имеет ресурс пластин 20–30 лет, уплотнений — 6–10 лет с заменой по графику. Паяный — единое целое со сроком 12–18 лет без возможности восстановить после загрязнения. Для ЦТП и средне-жёсткой воды выбирают разборный, для герметичных холодильных контуров — паяный.
Когда нужен полусварной аппарат вместо разборного?
Полусварной выбирают, когда одна из сред несовместима с эластомерами или опасна при утечке: аммиак, фреоны, концентрированные кислоты или щёлочи. Сварная сторона исключает контакт среды с прокладкой, разборная сохраняет ремонтопригодность для воды.
Что выбрать для бассейна с хлором — AISI 316 или титан?
При концентрации свободного хлора до 0,5 мг/л пластины AISI 316 работают штатно. Выше 1,0 мг/л — точечная коррозия за 1–3 года. При солевом электролизе или морской воде требуется титан Grade 1. Удорожание в 3–4 раза, ресурс 25+ лет.
Можно ли заменить одноходовой аппарат на многоходовой той же мощности?
Прямая замена возможна не всегда. Многоходовая схема даёт больший температурный напор, число пластин может уменьшиться, но перепад давления вырастет в 2–4 раза. При запасе по насосу многоходовой вариант экономит площадь и снижает стоимость на 15–25%.
Какое уплотнение выбрать для системы с гликолем 40%?
Для пропиленгликоля и этиленгликоля до 50% подходит стандартный EPDM. При концентрации выше 50% и температурах выше 100 °C — EPDM peroxide. NBR с гликолями несовместим из-за набухания и потери эластичности.
Чем отличаются профили пластин L и H на практике?
L-профиль (30°) даёт коэффициент теплопередачи 4 000–5 000 Вт/(м²·°C) и перепад 0,2–0,4 бар. H-профиль (60°) — 6 000–7 500 Вт/(м²·°C) и перепад 0,5–0,9 бар. В проектах часто применяют пакет L+H для точной подгонки.
Можно ли использовать пластинчатый аппарат для пара?
Да, для насыщенного пара до 16 бар. Выбирают разборный аппарат с уплотнениями EPDM peroxide или FKM и обязательной отбойной пластиной. Перегретый пар выше 200 °C требует полусварного или сварного блочного аппарата.
Подойдёт ли РИДАН для замены Alfa Laval M10?
Да, прямой аналог — РИДАН НН-41 или НН-50 в зависимости от исполнения. Геометрия пластин адаптирована, расходные характеристики совпадают в пределах 5%. Срок поставки 2–4 недели против 16–20 недель для параллельного импорта.
Сколько служит спиральный теплообменник в шламовом хозяйстве?
При работе со шламами и волокнистыми суспензиями ресурс спирального аппарата из AISI 316 — 12–18 лет. Самоочищающаяся гидродинамика снижает частоту чисток до 1 раза в 1–2 года.
