Подбор теплообменника под индивидуальную задачу: методика инженера
Подбор теплообменника под индивидуальную задачу: методика инженера
Как корректно подобрать пластинчатый или кожухотрубный теплообменник под конкретный технологический процесс: исходные данные, тепловой и гидравлический расчёт, материалы, типоразмеры, типовые ошибки. Методика, по которой инженеры МСМТепло закрывают более 1 200 проектов в год.
Содержание
Опросный лист: какие данные нужны для подбора
Без полного брифа точный расчёт невозможен — формула требует 6 параметров
Подбор теплообменника начинается не с выбора модели, а с заполнения опросного листа. Инженеру для корректного расчёта нужны шесть обязательных параметров по каждому контуру и три параметра по среде. Любая попытка «прикинуть на глаз» по объёму помещения или мощности котла приводит к ошибке на 20–60% — и аппарат либо не выходит на режим, либо работает с многократным запасом и переплачиваете в 2–3 раза.
Тепловая нагрузка Q
Расчётная мощность теплообмена в кВт. Задаётся либо напрямую (Q = 250 кВт), либо рассчитывается из расхода и температурного перепада: Q = G·c·ΔT. Это база, от которой пляшут площадь и габариты.обязательно
Температурный режим
Четыре температуры: вход/выход греющего контура (t1in/t1out) и вход/выход нагреваемого (t2in/t2out). Например, 95/70 °C греет 60/85 °C. От этих значений зависит LMTD и площадь F.обязательно
Расходы сред G
Объёмный или массовый расход по каждому контуру (м³/ч или т/ч). При известных Q и ΔT — рассчитывается. Влияет на скорость потока в каналах, гидравлическое сопротивление и режим теплоотдачи.обязательно
Рабочее давление
PN контура — 6, 10, 16, 25 или 40 бар. Определяет толщину пластин, тип рамы (разборный) и допуск к применению. Для тепловых пунктов жилфонда РФ — стандарт PN16, для промышленности — PN25/40.обязательно
Тип среды
Вода питьевая, оборотная, гликоль 30/40%, пар, масло, технологические жидкости. От среды зависит материал пластин (AISI 304/316/титан/SMO 254) и тип уплотнений (NBR/EPDM/HNBR/FKM).обязательно
Запас и ресурс
Коэффициент загрязнения (fouling factor) Rf — для чистой воды 0,00005, для оборотной 0,0001–0,0002 м²·К/Вт. Плюс целевой межсервисный интервал. Без запаса аппарат «забьётся» через 6–12 месяцев.рекомендовано
Тепловой расчёт: Q, LMTD и площадь F
Три формулы, на которых держится весь подбор
Сердце подбора — три уравнения теплопередачи. Они работают одинаково для пластинчатого, кожухотрубного и любого другого рекуперативного теплообменника.
Шаг 1. Тепловая нагрузка
Q = G · c · ΔT, где G — массовый расход (кг/с), c — теплоёмкость (для воды 4 187 Дж/кг·К), ΔT — перепад на контуре (К). Пример: 12 т/ч воды с 85 на 60 °C → Q = (12000/3600) · 4187 · 25 ≈ 349 кВт. На втором контуре Q та же минус 2–5% потерь через корпус.
Шаг 2. Средне-логарифмический напор LMTD
ΔTср = (ΔT_б − ΔT_м) / ln(ΔT_б / ΔT_м) — разница температур на концах при противотоке. Для 95/70 → 60/85: ΔT_б = 10 К, ΔT_м = 10 К, LMTD = 10 К. Чем меньше LMTD — тем больше нужна площадь. Узкие перепады (1–3 К) удорожают аппарат в разы.
Шаг 3. Площадь теплопередачи F
F = Q / (k · LMTD · 1000), где k — коэффициент теплопередачи (Вт/м²·К). Для ПТО вода-вода k = 5 000–7 000, для кожухотрубного 1 500–3 000, для пар-вода k = 3 000–4 500. Пример: Q = 349 кВт, LMTD = 10 К, k = 6 000 → F = 5,82 м². С запасом 15% — 6,7 м².
Гидравлический расчёт и потери давления
Не уложились в ΔP — насос не вытянет, контур не закроется
Помимо теплового расчёта инженер обязан проверить гидравлику. Любой теплообменник создаёт сопротивление потоку: вода продавливается через узкие каналы между пластинами или через трубный пучок. Если ΔP аппарата превышает запас насоса — система не выйдет на проектный расход и не выдаст нужную мощность.
Типовые допуски по ΔP
| Применение | Допустимое ΔP, бар | Скорость в каналах, м/с | Комментарий |
|---|---|---|---|
| ИТП жилого дома (отопление) | 0,3–0,5 | 0,3–0,6 | Циркуляционный насос ограничен 6–10 м.в.ст. |
| ИТП жилого дома (ГВС) | 0,2–0,4 | 0,4–0,7 | Подпиточный насос ещё слабее |
| Промышленный технологический контур | 0,5–1,2 | 0,5–1,0 | Насосы крупнее, ΔP больше |
| Контур охлаждения градирни | 0,3–0,6 | 0,4–0,8 | Большие расходы, длинная сеть |
| Контур с пластинчатым ТО на паре | 0,1–0,3 (по пару) | 20–40 (пар) | Пар разгоняется в каналах в 60 раз быстрее воды |
Что увеличивает ΔP
- Гофрировка пластины. «Жёсткая» гофра (H-тип, 60°) — теплопередача +25%, но ΔP +60%. «Мягкая» (L-тип, 30°) — обратное. Комбинированные пакеты (H/L) — компромисс.
- Малое число пластин. Те же 6 м² на 30 пластинах — высокая скорость и ΔP 0,8 бар. Те же 6 м² на 60 пластинах — скорость вдвое ниже, ΔP 0,2 бар.
- Многоходовая схема. Вода прокачивается через пакет 2 или 4 раза для достижения нужной ΔT. Сопротивление растёт квадратично с количеством ходов.
- Загрязнение каналов. Накипь 0,5 мм уменьшает сечение на 20% и удваивает ΔP за 1–2 года эксплуатации без промывки.
Материалы пластин и уплотнений
Среда диктует марку стали — не наоборот
Универсального «хорошего» материала не существует. Каждая марка пластины и каждый эластомер уплотнения подходит для своего набора сред и температур. Ошибка с материалом убивает аппарат за 6–18 месяцев — пластины проедает точечная коррозия, уплотнения теряют эластичность и текут.
Пластины: марки стали и сплавов
| Материал | Где применять | Где НЕ применять | Цена, % к 304 |
|---|---|---|---|
| AISI 304 (08Х18Н10) | Чистая отопительная вода, гликоль, конденсат | Хлориды > 50 мг/л, морская вода | 100 |
| AISI 316 / 316L | Питьевая вода, оборотная, лёгкие солевые растворы, пищёвка | Морская вода, концентрированный хлор | 140 |
| SMO 254 (1.4547) | Морская вода, рассолы, бассейны с гипохлоритом | Избыточно для чистой воды | 320 |
| Титан Grade 1/2 | Морская вода, химические среды с pH 3–11, бассейны | HF, концентрированная серная, восстановительные среды | 380 |
| Hastelloy C-276 | Сильные кислоты, хлориды при высоких T | Где достаточно SMO или титана — нецелесообразно | 650 |
Уплотнения: эластомеры
NBR (нитрильная)
Базовый эластомер для воды, отопления, ГВС, гликолей. Рабочий диапазон −20...+110 °C. Самая дешёвая. Не годится для пара и горячего масла.отопление, ГВС
EPDM
Универсал для воды, пара (до +160 °C), щелочей, спиртов. Не совместим с минеральными маслами и углеводородами. Стандарт для пищёвки и теплосетей.пар, пищёвка
HNBR
Гидрированный нитрил, до +150 °C. Стойкость к маслам, гликолям, технологическим средам с минеральными добавками. Промежуточное звено между NBR и FKM.технология
FKM (Viton)
Фторкаучук, до +200 °C, стоек к маслам, кислотам, агрессивным углеводородам. Дорогой (×3–4 к NBR). Используется в нефтехимии и спецприменениях.нефтехимия
FFKM (Kalrez)
Перфторэластомер до +260 °C. Стоит как сам ТО. Применяется в фармацевтике, на парах кислот, в реакторах. Для типового ИТП не нужен.фарма, химия
Клипсовое vs клеевое
Клипсовая посадка (Clip-on, Snap-on) — замена прокладки без клея за 30 секунд на пластину. Клеевая — дешевле, но при сервисе пластина «прилипает» к раме и снимается с трудом.сервис
Тип аппарата под задачу: разборный, паяный, кожухотрубный
Три конструктива покрывают 95% индивидуальных задач
После расчёта Q, F и ΔP инженер выбирает конструктив. На рынке РФ есть три массовых типа — все остальные (спиральные, сварные блочные, графитовые) занимают менее 5% и подбираются под узкие химические задачи.
Разборный пластинчатый
- Площадь от 0,1 до 4 500 м², мощность 5 кВт – 30 МВт
- Рабочее PN до 25 бар, T до +180 °C
- Разборка для механической чистки за 2–4 часа
- Замена пластин и уплотнений на месте
- CAPEX выше паяного на 30–60%, но OPEX ниже за счёт ремонта
- Применение: ИТП, ЦТП, технологические контуры с загрязнением

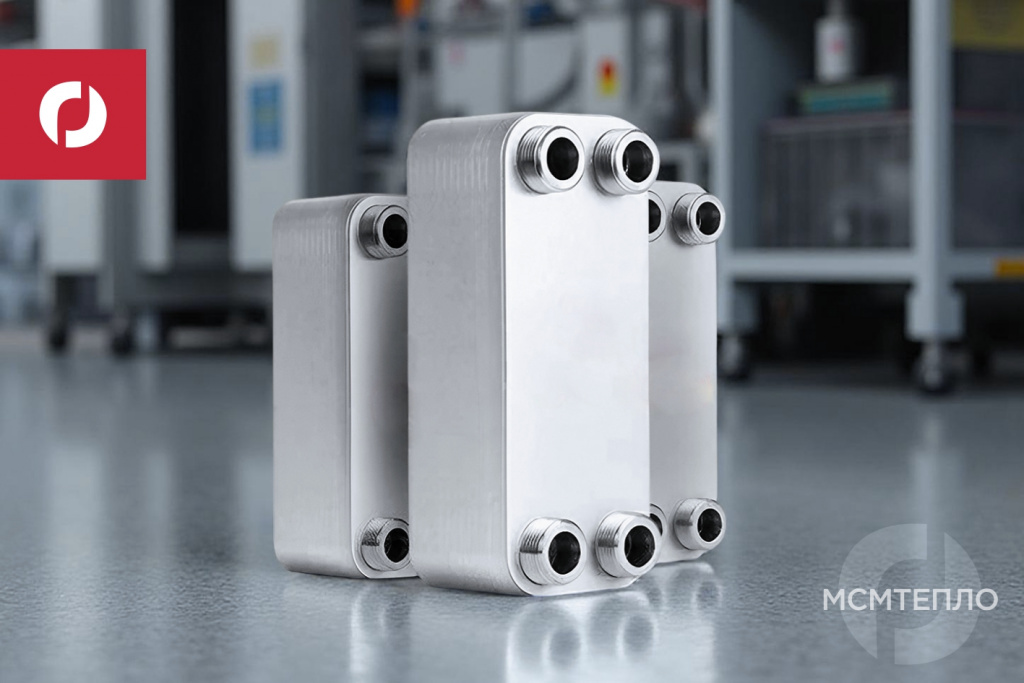

Паяный пластинчатый
- Площадь 0,02–250 м², мощность 2 кВт – 1,5 МВт
- Рабочее PN до 45 бар, T до +225 °C
- Неразборная конструкция, пайка медью или никелем
- Габариты в 1,5–2 раза меньше разборного
- CAPEX ниже на 30–50%, но при засорении — замена целиком
- Применение: компактные котлы, ГВС бытовая, охладители масла
Кожухотрубный — когда выбирать его
Кожухотрубный теплообменник проигрывает пластинчатому по компактности (в 4–5 раз больше при той же мощности) и по эффективности (k ниже в 2–3 раза). Но он остаётся незаменим в нескольких сценариях.
Высокое давление
PN 40, 63, 100 бар — пластинчатый не выдержит. Котлы-утилизаторы, парогенераторы, контуры аммиака.
Сильное загрязнение
Стоки с примесями, отходы НПЗ, оборотная вода с песком. Трубное пространство прочищается ершом за 1 смену.
Вязкие среды
Мазут, гудрон, патока, полимерные расплавы. В пластинах залипают, в трубах текут.
Большие расходы пара
Конденсация пара 5–50 т/ч. Кожух обеспечивает паровое пространство и сбор конденсата.
Высокая T
+250...+400 °C — за пределом стандартных пластинчатых. Маслоохладители турбин, утилизация газов.
Криогеника
−196 °C для жидких газов. Сварной кожух выдерживает термоудары, паяные швы пластинчатых — нет.
Нужен расчёт под вашу задачу?
Пришлите параметры по опросному листу — инженер сделает подбор и КП за 24 часа
Восемь типовых сценариев подбора
Реальные задачи и решения из практики МСМТепло
1. ИТП многоквартирного дома, отопление
Нагрузка 350–800 кВт, режим 110/70 → 95/70. Разборный ПТО с пластинами AISI 316, уплотнения EPDM, PN16. Площадь 4–10 м². Поставщики: РИДАН НН, ЭТРА, ТТАИ, Alfa Laval M3/M6/M10.ИТП
2. ГВС жилого дома
Q = 150–400 кВт, режим 70/40 → 5/60 (циркуляция). Двухступенчатая схема: предварительный + основной аппарат, КПД на 25% выше. AISI 316, EPDM, PN16. Защита от накипи — фильтр + Na-катионирование.ГВС
3. Бассейн 50 м³
Q = 30–60 кВт от газового котла. Кожухотрубный с титановыми трубками — обязательно при хлорной обработке или гипохлорите. Альтернатива: пластинчатый из титана (дороже на 50%). Funke FP05 или Sondex S7.бассейн
4. Технологический контур пищевого производства
Нагрев молока, сока, пива с CIP-мойкой. Разборный с асимметричными каналами, AISI 316L полированные пластины, EPDM пищёвый (FDA, EHEDG). Сертификация ТР ТС 021/2011.пищёвка
5. Охлаждение масла гидростанции
Q = 50–200 кВт, среды масло-вода. Паяный медью ПТО или кожухотрубный. Уплотнения HNBR/FKM. Запас по F закладывается 25–30% (масло сильно загрязняет каналы).маслоохладители
6. Подогрев ГВС от пара
Среды пар-вода, Q = 200–1500 кВт, PN10–16. Пластинчатый ПТО на паре или кожухотрубный с конденсатоотводчиком. Особое внимание скорости пара в каналах и эрозии пластин.пар-вода
7. Утилизация тепла дымовых газов
Среды газ-вода, T газа 200–350 °C. Кожухотрубный с оребрёнными трубами или экономайзер. Углеродистая сталь по газу, AISI 304 по воде. КПД котла +5–8%.утилизация
8. Тёплый пол коттеджа
Q = 8–25 кВт, режим 80/60 → 40/30. Паяный медью ПТО, 20–40 пластин AISI 316. Габарит 200×100×80 мм. Цена 12–25 тыс. ₽. Подойдёт Funke FP04, Kelvion GBS200, Sondex S4A.тёплый пол
Калькулятор площади теплопередачи F
Расчёт по формуле F = Q / (k · LMTD) с запасом 20%
Шесть типовых ошибок при подборе
Чек-лист «чего не делать», собранный по обращениям клиентов
Частые вопросы
Сколько времени занимает подбор теплообменника по моей задаче?
Стандартный подбор по типовой задаче (отопление, ГВС, технологический контур) — 24 часа от получения опросного листа. Сложные индивидуальные задачи (нестандартные среды, многоходовые схемы, нетиповые температурные режимы) — 2–4 рабочих дня. Срочный подбор за 4 часа — по согласованию с инженером по телефону 8-800-302-58-75.
Что важнее при подборе — цена аппарата или его эффективность?
Считайте TCO за 10–15 лет, а не только CAPEX. Дешёвый паяный ТО без ремонта потребует замены через 3–5 лет (200–500 тыс. ₽). Разборный ПТО дороже на старте на 30–50%, но при сервисе меняются только пластины и прокладки (15–30% от цены). За 10 лет экономия 20–40% против замены паяных.
Можно ли использовать один теплообменник на отопление и ГВС?
Технически возможно через переключающие клапаны, но не рекомендуется. Разные пики потребления, режимы (отопление 80/60, ГВС 5/60) и требования к санитарии. Стандарт ИТП — два отдельных аппарата на одной раме либо двухступенчатая схема ГВС + отдельный ТО на отопление.
Какие данные нужны для запроса КП?
Минимум 8 параметров: Q (кВт), 4 температуры (t1in/t1out/t2in/t2out), расходы по контурам (м³/ч), PN (бар), тип среды, допустимое ΔP (бар), тип присоединения (фланец DN или резьба). Заполните опросный лист или продиктуйте инженеру по телефону.
Можно ли купить теплообменник с запасом «на вырост»?
Только в редких случаях. Двукратный запас по F даёт переплату 50–80%, скорость в каналах падает вдвое и k снижается на 25–35%, а насос может не выйти на режим. Если ожидается рост нагрузки — закладывайте резерв подключения второго ТО параллельно.
Какой коэффициент теплопередачи k закладывать при предварительной прикидке?
Усреднённые значения для оценки: пластинчатый ТО вода-вода — 4 500–7 000 Вт/м²·К, вода-гликоль — 3 000–4 500, пар-вода — 3 000–4 500, масло-вода — 800–1 800. Кожухотрубный ТО вода-вода — 1 500–3 000, пар-вода — 1 200–2 500, газ-вода — 30–80 (без оребрения), 200–500 (с оребрением). Финальное k для конкретной модели и режима даёт ПО производителя.
Как часто нужно обслуживать подобранный теплообменник?
Зависит от среды. Закрытый отопительный контур — промывка раз в 5–7 лет. ГВС на жёсткой воде — раз в 1–2 года. Оборотная вода градирен — ежегодно. Технологические загрязнённые — 2–4 раза в год. Разборный ПТО — 4–8 часов сервиса. Паяный — CIP-промывка без разборки.
Подбираете ли под нестандартные среды (кислоты, спирты)?
Да, опыт подбора под рассолы NaCl/CaCl₂, гипохлорит, разбавленные кислоты, спирты, гликоли, среды НПЗ. Материалы — титан, SMO 254, Hastelloy; уплотнения FKM/FFKM. Нужно ТЗ с концентрациями, T и pH. Заявка: zakaz@msmteplo.ru или 8-800-302-58-75.
Что лучше — отечественный или импортный теплообменник?
В 2026 году разница в качестве между РИДАН/ЭТРА/ТТАИ и Alfa Laval/Funke/Kelvion/Sondex/Swep — 5–10%. Российские выигрывают по срокам (2–6 недель против 8–16) и сервису. Импорт оправдан для редких типоразмеров. Для типовых ИТП/ГВС — отечественное, экономия 15–30%.
