Водоводяные теплообменники: принцип работы, виды и подбор оборудования
Водоводяной теплообменник передаёт тепло из греющего контура (котёл, ЦТП, тепловая сеть) в нагреваемый (ГВС, отопление, технология) без смешивания сред. Разбираем три конструкции, формулу подбора и пять типовых схем для РФ 2026.
Содержание
Что такое водоводяной теплообменник
Принцип передачи тепла через разделительную стенку без смешивания
Водоводяной теплообменник (ВВТО) — аппарат, передающий тепло от греющей воды к нагреваемой через металлическую стенку без прямого контакта сред. Греющий контур — сетевая вода ЦТП 95–150°C или вода котла 70–110°C. Нагреваемый — холодная водопроводная для ГВС, теплоноситель отопления, технологическая вода.
Задача аппарата — разделить контуры с разным давлением, химическим составом и качеством воды. Сетевая вода ЦТП содержит примеси, гидразин, повышенную жёсткость — пускать её напрямую в ГВС или радиаторы запрещено. ВВТО гидравлически разделяет контуры: давление независимо, авария одного не влияет на другой.
Греющий контур (первичный)
- Источник: ЦТП, котёл, тепловая сеть, тепловой пункт
- Температура на входе: 95–150°C
- Температура на выходе: 70–80°C
- Давление: 6–16 бар (ЦТП), 1,5–6 бар (котёл)
- Качество воды: с примесями, требует фильтрации
Нагреваемый контур (вторичный)
- Назначение: ГВС, отопление, технология
- Температура на входе: 5–40°C
- Температура на выходе: 55–95°C
- Давление: 2–10 бар (ГВС), 1,5–6 бар (СО)
- Качество воды: питьевая или подготовленная
КПД водоводяной теплопередачи самый высокий среди всех видов теплообмена: 95–98%. Объясняется высокой теплоёмкостью воды (4,19 кДж/кг·К), коэффициентами теплоотдачи 3000–8000 Вт/м²·К и турбулентным течением. Для сравнения: пароводяной ТО — 90–94%, газоводяной — 75–88%, газо-газовый рекуператор — 55–75%.
Три типа конструкций водоводяных ТО
Пластинчатый разборный, пластинчатый паяный, кожухотрубный
В тепловых пунктах и котельных применяются три базовые конструкции. Выбор зависит от мощности, параметров, ремонтопригодности и бюджета.

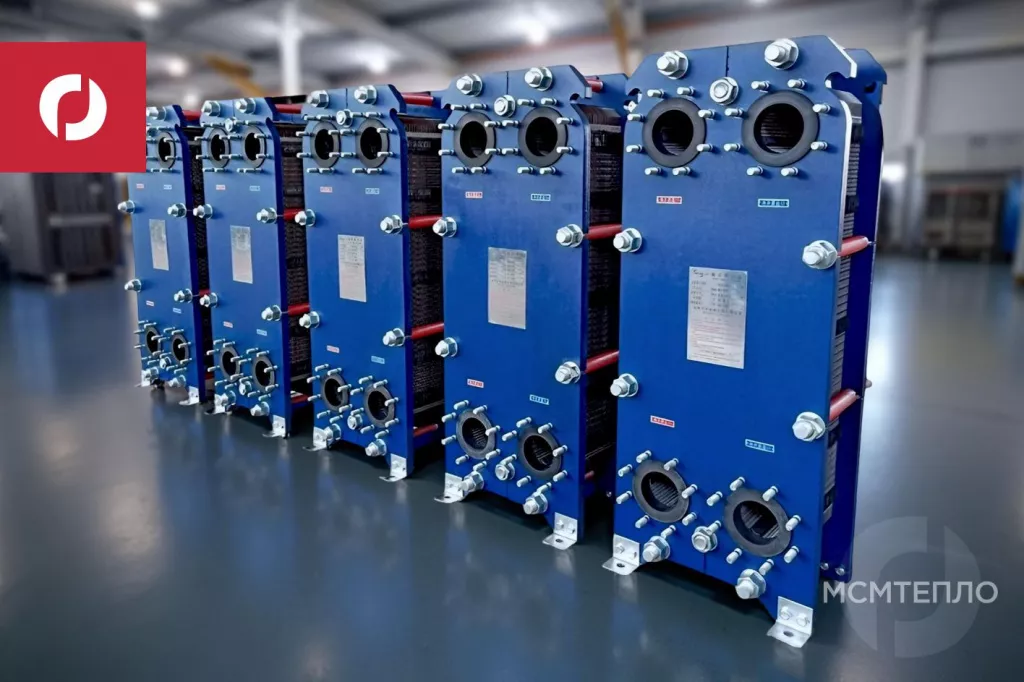

1. Пластинчатый разборный (ПТО)
Пакет гофрированных пластин из AISI 316, стянутых шпильками между двумя плитами. Между пластинами — резиновые уплотнения EPDM или NBR. Среды движутся противотоком. Площадь теплообмена 0,1–2500 м², мощность 5 кВт – 25 МВт. Преимущество — ремонтопригодность: пакет разбирается, пластины моются, уплотнения меняются. Срок службы корпуса 25–30 лет.
Российский рынок: РИДАН (Подольск), ЭТРА (Санкт-Петербург), ТТАИ (Москва), ТИЖ (Ижевск), КС (Краснодар). Импорт — Alfa Laval, Sondex, Funke, Kelvion, Swep. Цена ПТО 200 кВт — 80 000–180 000 руб. в РФ, 220 000–450 000 руб. импорт.
2. Пластинчатый паяный (ППТО)
Тот же пакет, но пластины спаяны медью или никелем в монолит. Без резины — нет температурных ограничений уплотнений. Температура до 195°C (медь) или 250°C (никель), давление до 30 бар. Габариты в 2–3 раза меньше разборного. Минус: неремонтопригоден. Применяется до 200–300 кВт.
Производители: Swep, Alfa Laval CB, Kaori, Onda, Secespol, РИДАН ХВ-серия. Цена ППТО 100 кВт — 35 000–90 000 руб. Срок службы 12–15 лет.
3. Кожухотрубный (КТТО)
Цилиндрический корпус с трубным пучком. Одна среда внутри трубок, вторая — в межтрубном пространстве. Базовая конструкция теплоэнергетики СССР: ВВТО ГОСТ 27590, ОСТ 34-588-68. Переносит загрязнённую воду и гидроудары. Минус: габариты (длина 2–6 м), КПД ниже на 10–15%, площадь в 3–5 раз меньше при тех же габаритах.
Применяется: магистральные сети, ЦТП старого фонда, системы с грязной сетевой водой. Производители: ОЗТО (Орск), Подольский ЗТО, Энергомаш. Цена 200 кВт — 90 000–250 000 руб.
| Параметр | ПТО разборный | ППТО паяный | КТТО кожухотрубный |
|---|---|---|---|
| Мощность, кВт | 5–25 000 | 5–500 | 20–10 000 |
| КПД теплопередачи | 95–98% | 96–98% | 85–92% |
| Габариты на 200 кВт | 0,6×0,4×0,3 м | 0,3×0,15×0,1 м | 1,5×0,4×0,4 м |
| Макс. температура | 180°C | 195–250°C | 250°C |
| Макс. давление | 25 бар | 30 бар | 40 бар |
| Ремонтопригодность | Высокая | Нет | Средняя |
| Стойкость к загрязнениям | Низкая | Низкая | Высокая |
| Цена 200 кВт, руб. | 80 000–180 000 | 60 000–140 000 | 90 000–250 000 |
| Срок службы | 25–30 лет | 12–15 лет | 20–25 лет |
Где применяется водоводяной ТО
ГВС, отопление, бассейн, технология — четыре базовых сценария
ВВТО — самый распространённый теплотехнический аппарат в инженерных системах зданий. По данным Минстроя РФ, в 2025 году в эксплуатации более 320 000 единиц ВВТО в составе ЦТП и ИТП.
ГВС от ЦТП
Самое массовое применение. Сетевая вода ЦТП 95–110°C греет холодную водопроводную до 60–65°C по СанПиН 2.1.4.2496. Подбор: 0,7–1,2 кВт на одного жителя. На дом 100 квартир — 70–120 кВт. ПТО РИДАН НН-04 или Alfa Laval M3.
85% случаевОтопление в ИТП
Разделение сети ЦТП и контура радиаторов жилого дома. Греющая 130°C / 70°C, нагреваемая 95°C / 70°C по графику 95/70. Подбор: 50–80 Вт на м² жилплощади. На дом 5000 м² — 250–400 кВт. ПТО ЭТРА Р-25 или Funke FP10.
10% случаевПодогрев бассейна
Котёл коттеджа греет воду в чаше через ВВТО. Греющая 80°C / 60°C, нагреваемая (хлорированная вода чаши) 24°C / 28°C. Подбор: 1–1,5 кВт на м³ объёма. Бассейн 50 м³ — ТО 50–75 кВт. Только AISI 316 или титан из-за хлора.
3% случаевТехнология и производство
Нагрев / охлаждение технологической воды: пищевая промышленность, химия, нефтепереработка, охлаждение оборудования. Параметры индивидуальные. Часто требуется санитарное исполнение (зеркальная полировка) или коррозионностойкие сплавы.
2% случаевФормула подбора ВВТО
Тепловой баланс, LMTD, площадь поверхности
Подбор ВВТО начинается с теплового баланса — мощности по требуемому нагреву.
Шаг 1. Тепловая мощность
Q = G × c × ΔT, где Q — мощность в Вт; G — массовый расход нагреваемой воды в кг/с; c = 4190 Дж/кг·К; ΔT — разность температур на входе и выходе. Для ГВС 5 м³/ч (1,39 кг/с), нагрев 5→60°C: Q = 1,39 × 4190 × 55 = 320 кВт.
Шаг 2. Средний температурный напор (LMTD)
LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁ / ΔT₂). Для греющей 95→70°C и нагреваемой 5→60°C: ΔT₁ = 35 К, ΔT₂ = 65 К. LMTD = 30 / 0,619 = 48,5 К.
Шаг 3. Площадь поверхности
F = Q / (K × LMTD). Для ПТО вода-вода K = 3500–5500, для КТТО K = 1500–2500, для ППТО K = 4000–6000. Для 320 кВт и K = 4500: F = 1,47 м². С запасом 15% — 1,7 м². Это РИДАН НН-04 на 40 пластинах или Alfa Laval M3 на 35.
Материалы пластин и уплотнений
AISI 304/316, титан, EPDM/NBR/Viton — что когда выбирать
Выбор материала пластин и уплотнений определяет срок службы ВВТО. Ошибка обходится в полную замену через 1–3 года.
| Материал | Среда | Применение | Срок службы |
|---|---|---|---|
| AISI 304 (08Х18Н10) | Питьевая вода, СО до 100°C | Отопление коттеджей, малые ИТП | 15–20 лет |
| AISI 316 (10Х17Н13М2) | ГВС, бассейн до 0,3 мг/л хлора | ЦТП, ИТП, бассейны частные | 20–25 лет |
| AISI 316L (низкоуглерод.) | Хлорированная вода, технология | Промышленность, пищёвка | 25–30 лет |
| Titanium Grade 1 | Морская вода, бромированная | SPA, аквапарки, морпорт | 30+ лет |
| Hastelloy C-276 | Агрессивная химия, кислоты | Химпроизводство | 20–25 лет |
| SMO 254 | Морская, рассолы | Судовые, морские объекты | 25 лет |
Уплотнения разборных ПТО
EPDM (этилен-пропилен) — стандарт для воды и водяного пара до 150°C. Стойкость к окислителям, озону. Не подходит для минеральных масел и углеводородов. 90% всех ПТО ГВС и отопления.
NBR (нитрил-бутадиен) — для воды с маслом, гликолей, дизтоплива. Рабочая температура до 110°C. Дешевле EPDM на 15–20%. Применяется в технологии и системах с антифризом.
Viton (FKM) — для агрессивных сред, температуры до 200°C. Стойкость к кислотам, щелочам, хлору более 1 мг/л. Дороже EPDM в 4–6 раз. Только для специальных задач.
Сомневаетесь в подборе материала?
Инженер подберёт ВВТО по вашему анализу воды и параметрам системы — расчёт за 24 часа
5 типовых схем подключения
ЦТП открытая и закрытая, ИТП, котельная, технология
1. Открытая ЦТП — ГВС напрямую
Уходящая схема: сетевая вода через ВВТО греет воду из городского водопровода, на выходе — ГВС в дом. По СНиП 41-02-2003 такие схемы переводятся на закрытые до 2027 года. Применяется в старом фонде.
Устаревшая2. Закрытая ЦТП с двумя ПТО
Современный стандарт: один ПТО на отопление (через ИТП дома), второй — на ГВС. Параметры независимые, регулируются отдельными контроллерами Carel, Danfoss ECL 300. Подбор: ПТО ГВС 80–150 кВт, ПТО СО 250–500 кВт на типовой 100-квартирный дом.
Базовая3. ИТП с пластинчатым ПТО
Индивидуальный тепловой пункт: один ПТО на отопление + накопительный бак ГВС 200–500 л. Применяется в коттеджных посёлках с одной котельной. ПТО 50–150 кВт, ёмкостной БС. Управление — Logamatic, Vitotronic.
Коттеджи4. Котельная коттеджа
Газовый котёл 60 кВт греет первичный контур, ВВТО 40 кВт разделяет: вторичный — радиаторы + тёплый пол + бойлер косвенного нагрева. ПТО ППТО Swep B10 или РИДАН ХВ-19. Цена аппарата 12 000–25 000 руб.
Частный дом5. Технологическая схема
Производственная установка: горячая вода 95°C от технологии греет холодную водопроводную до 70°C для оборотного цикла. Часто кожухотрубные с титановыми трубками или ПТО AISI 316L. Мощности 200–2000 кВт.
Производство6. Гибрид с тепловым насосом
Тепловой насос воздух-вода (12–30 кВт) греет первичный контур, ВВТО разделяет с системой отопления. Защита ТН от грязной воды контура отопления. ППТО Swep B25 или Funke FP04. Решение для коттеджей класса А++.
ЭнергоэффективностьКалькулятор мощности ВВТО
Расчёт по расходу и температурам нагреваемого контура
Монтаж и обвязка
Положение, фильтры, манометры, регулирующая арматура
Положение и крепление
Пластинчатые ПТО устанавливаются вертикально пластинами вверх. Минимальное расстояние спереди — длина пакета + 30% (для разборки). С боков — 200 мм. Крепление: к стене на анкеры или на раму через виброопоры. Кожухотрубные — горизонтально на седлах.
Обязательная обвязка
На каждом контуре до ВВТО: запорный шаровой кран, сетчатый фильтр 0,5–1 мм, обратный клапан, манометр, термометр. На греющем контуре — регулирующий клапан с электроприводом по сигналу температуры вторички (Danfoss VRG, Belimo CRV).
Опрессовка и пуск
Гидроиспытание каждого контура давлением 1,25×рабочее, не менее 0,6 МПа, 5 минут. Утечки между контурами: один под давлением, второй открыт. Появление воды — брак. Пуск: сначала циркуляция вторички, потом подача греющей среды плавно — 25%/50%/100%. Прямой пуск на полную нагрузку запрещён — термический удар.
Частые вопросы
Чем водоводяной ТО отличается от пароводяного?
В водоводяном обе среды — жидкость, давление с обеих сторон сопоставимо (3–25 бар), теплопередача через ламинарный или турбулентный поток. В пароводяном греющая среда — насыщенный пар 0,3–2,5 МПа, который конденсируется на стенке трубок. Пароводяной ТО даёт мощность в 2–3 раза выше при тех же габаритах, но требует подачи пара с котла-парогенератора. Для большинства задач ЦТП, ИТП и коттеджей применяется именно водоводяной аппарат — пар не нужен.
Какая мощность ВВТО нужна на дом 100 квартир?
Для ГВС типовой расчёт: 0,7–1,2 кВт на одного жителя в часе максимального водоразбора. При 100 квартирах и 3 жителях в среднем — 300 человек × 1,0 кВт = 300 кВт. Для отопления: 60–80 Вт на м² жилплощади. 100 квартир по 50 м² = 5000 м² × 70 Вт = 350 кВт. Итого ИТП дома — ПТО ГВС 300 кВт + ПТО отопления 350 кВт. РИДАН НН-25 и НН-50 или Alfa Laval M6 и M10 — типовая комплектация на 2026 год.
Как часто нужно промывать водоводяной ТО от накипи?
Зависит от жёсткости. Менее 4 мг-экв/л — раз в 3–5 лет. 4–7 мг-экв/л (большинство регионов РФ) — раз в 2–3 года. Выше 7 — ежегодно. Признак: падение мощности на 15–20% при том же расходе, рост перепада давления более 30%. Промывка лимонной или сульфаминовой кислотой 5–10%, 2–4 часа. Стоимость для аппарата 200 кВт — 12 000–20 000 руб.
Сколько служит водоводяной теплообменник?
Корпус и пластины разборного ПТО из AISI 316 — 25–30 лет. Уплотнения EPDM — 8–12 лет, меняются комплектом за 25–50% стоимости. Паяный ППТО — 12–15 лет, замена целиком. Кожухотрубный с медью/латунью — 20–25 лет, с титаном — 30+ лет. Влияют качество воды, режим пуска, регулярность ТО.
Можно ли использовать AISI 304 для ГВС?
Технически да, но не рекомендуется. AISI 304 (08Х18Н10) устойчив к чистой питьевой воде, но плохо переносит хлориды более 50 мг/л. ГВС крупных городов содержит остаточный хлор 0,3–0,5 мг/л и хлориды 100–200 мг/л. Срок службы AISI 304 — 8–12 лет вместо 20–25 у AISI 316. Разница в цене 10–15% — невыгодно. Для ГВС только AISI 316 или 316L.
Что выбрать: РИДАН или импортный Alfa Laval?
РИДАН (бывший Danfoss Россия, Подольск) и ЭТРА (СПб) — российские аналоги уровня Alfa Laval по конструкции и качеству пластин. Цена ниже импорта на 35–55%, поставка из РФ 7–14 дней против 6–12 недель импорта. Запасные пластины и уплотнения доступны со складов в РФ. Alfa Laval, Sondex, Funke — выбор для проектов, где требуется именно эта марка по контракту с заказчиком, или для специфических исполнений (морская вода, экстремальные параметры). Для типовых ЦТП, ИТП, котельных и бассейнов — РИДАН и ЭТРА полностью закрывают задачу.
Какие документы должны быть на ВВТО?
Паспорт по ГОСТ 2.601 с расчётом на прочность; сертификат ТР ТС 010/2011; сертификат на материалы пластин и уплотнений; протокол гидроиспытаний с завода; декларация ТР ТС 032/2013 для давления выше 0,07 МПа. Для ГВС дополнительно — санитарно-эпидемиологическое заключение Роспотребнадзора на материалы, контактирующие с питьевой водой.
Сколько стоит ВВТО на дом 5000 м²?
Расчётная мощность ИТП такого дома: 300–400 кВт на отопление + 200–300 кВт на ГВС. Два ПТО российского производства: РИДАН НН-25 (отопление) 95 000–140 000 руб. + РИДАН НН-19 (ГВС) 70 000–110 000 руб. Итого по оборудованию — 165 000–250 000 руб. С монтажом, обвязкой, регулирующими клапанами Danfoss VRG и контроллером ECL 300 — полная стоимость ИТП «под ключ» 580 000–950 000 руб. Срок поставки 14–21 день, монтаж 8–14 дней.
Можно ли увеличить мощность ВВТО без замены?
Только у разборных ПТО — добавлением пластин. Корпус имеет запас по длине: РИДАН НН-04 рассчитан на 5–60 пластин. Если стоит 30 (80 кВт), можно добавить 20 — мощность вырастет до 130 кВт. Цена пластины с уплотнением — 1500–3500 руб. Паяный ППТО и кожухотрубный — нет, мощность фиксирована, ставится параллельный аппарат.
