Кожухотрубный теплообменник Secespol JAD X K 17.217 — расчёт инженером за 30 минут

Что означает маркировка JAD X K 17.217

Обозначение помогает найти нужную серию, но само по себе не заменяет технический расчёт. В названии встречаются варианты написания JAD X(K) и JAD X K: при поиске важно учитывать скобки, пробелы и дополнительный суффикс исполнения. Число 17.217 относится к типоразмеру модели, а не является универсальным ответом о тепловой мощности. Теплообменник Secespol JAD X K 17.217 выбирают после сверки паспорта, среды и рабочих режимов.

В подборке рядом находятся JAD X(K) 17.217.10, позиции 12.114, 2.11, 3.18, 5.38 и 6.50, включая исполнения с дополнительными обозначениями. Это не означает, что они взаимозаменяемы. Витрина показывает близкое семейство для сравнения, а окончательную модель определяют по расчёту и габаритам действующего узла.

Для каких задач применяют кожухотрубный аппарат

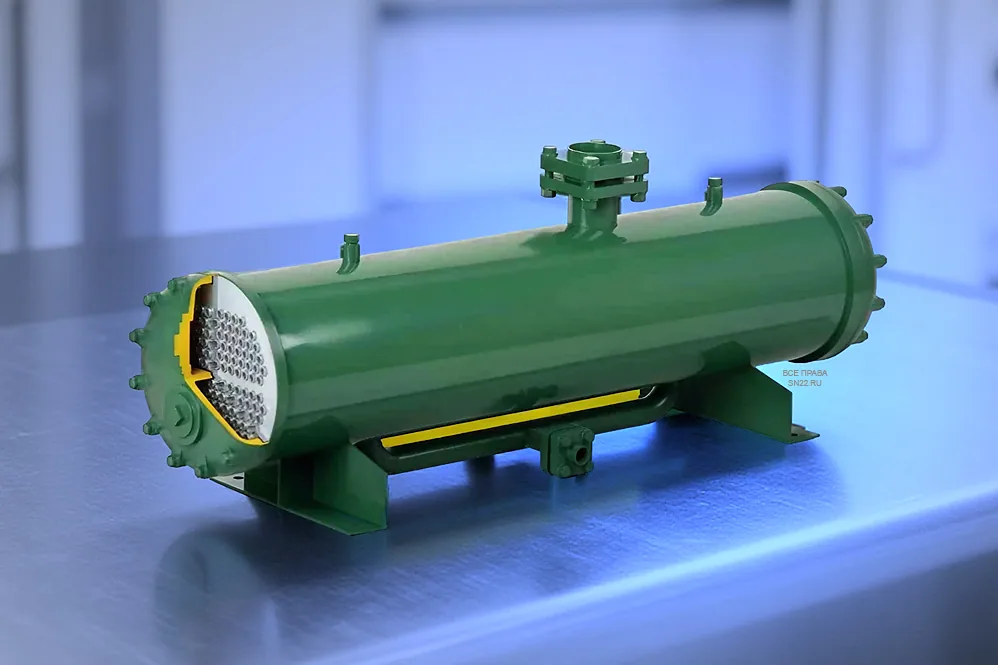

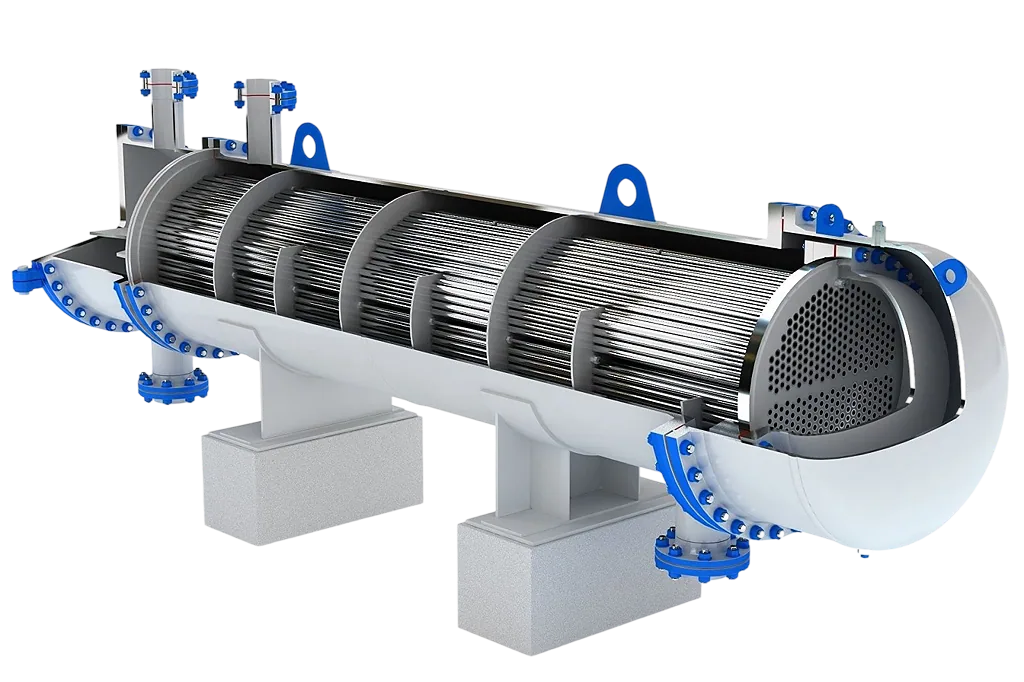

Кожухотрубная конструкция передаёт тепло между двумя средами через стенку труб: одна среда движется внутри труб, другая — в межтрубном пространстве. Такой принцип используют в системах отопления, горячего водоснабжения, охлаждения и технологического нагрева. Конкретная задача определяет направление потоков, материал поверхностей, допустимую скорость и способ очистки.

JAD X K 17.217 может рассматриваться для установки, где важны устойчивость к рабочему давлению, ремонтопригодность и возможность обслуживать теплообменную поверхность. Для технологической линии дополнительно фиксируют непрерывность работы, требования к остановке и допустимое смешение сред при повреждении трубки. Для отопительного контура важны температурный график, расход и запас по нагрузке.

Какие данные нужны для расчёта

Если часть данных неизвестна, пришлите фото шильда, схему и размеры места. Для предварительного расчёта также полезны фактические температуры до и после аппарата, показания манометров и причина замены. Номинальную мощность нельзя честно определить по одному названию модели.

Как отличить точное исполнение от близкого

В каталоге точная позиция называется «Кожухотрубный теплообменник Secespol JAD X(K) 17.217». Отдельно встречается «JAD X(K) 17.217.10» — дополнительный индекс может обозначать другое исполнение, поэтому его нельзя автоматически считать тем же аппаратом. Сравнивают не только последнюю часть маркировки, но и длину, поверхность, количество труб, патрубки, материалы и допустимые режимы.

Сходные цифры в обозначениях 12.114, 6.50 или 3.18 не показывают, какая модель лучше. Аппарат меньшего типоразмера может не закрыть нагрузку, а более крупный — дать лишнее сопротивление, занять больше места и потребовать другой обвязки. Перед покупкой сверяем паспортные характеристики и фактическую задачу, а не выбираем по внешнему сходству карточек.

Проверка совместимости с существующей установкой

1. Снимите маркировку с корпуса и сфотографируйте все таблички, патрубки и опоры.
2. Измерьте доступную длину, высоту, ширину и расстояния до соседней арматуры.
3. Запишите, какая среда проходит по трубному и межтрубному пространству.
4. Передайте температуры, расходы, давление и требуемую тепловую нагрузку.
5. Сопоставьте расчётный вариант с направлением потоков и возможностью обслуживания.

Даже если старый аппарат работал несколько лет, его замена должна учитывать реальный режим. Загрязнение труб, изменение насоса, новый теплоноситель или реконструкция трубопровода меняют результат. Если исходная модель снята или поставка ограничена, инженер подберёт близкое исполнение с объяснением, какие параметры сохраняются, а какие требуют корректировки.

Патрубки, монтаж и место для обслуживания

Перед заказом проверьте, совпадают ли диаметры и расположение присоединений с проектом. Важна не только возможность подвести трубы, но и направление потоков: перестановка сторон может изменить расчётный режим. Корпус устанавливают на предусмотренные опоры, не передавая на него вес длинного трубопровода, запорной арматуры и компенсаторов.

Оставьте пространство для осмотра, демонтажа крышки и очистки теплообменной поверхности. Установка вплотную к стене усложняет ремонт и увеличивает простой при первой же неисправности. На трубопроводах предусматривают запорные устройства, слив, удаление воздуха и приборы контроля давления и температуры. Точную схему определяют по проекту и конфигурации аппарата.

Очистка и рабочая устойчивость

Кожухотрубный теплообменник постепенно теряет эффективность, если на трубах накапливаются отложения или в среде присутствуют твёрдые частицы. Фильтрация, корректная скорость потока и контроль качества теплоносителя уменьшают риск загрязнения. Для химической промывки заранее проверяют совместимость реагента с материалом труб и корпуса, а также порядок нейтрализации и промывки.

Механическую очистку применяют только с учётом конструкции труб и доступа к ним. Неосторожный инструмент может повредить поверхность и вызвать течь. Если растёт перепад давления, падает температура на выходе или меняется расход, фиксируйте показатели до остановки. Такая история эксплуатации помогает отличить загрязнение от недостатка мощности или неполадки насоса.

Чем сравнивать JAD X(K) 17.217 с другими аппаратами

Сравнение по одной тепловой мощности недостаточно. Для равноценной замены сопоставляют рабочую поверхность, материал труб, допустимые температуры и давление, гидравлическое сопротивление, габариты и присоединения. Учитывают также возможность получить запасные элементы, выполнить промывку и быстро вернуть узел в работу.

В семейной подборке есть разные типоразмеры JAD X(K), поэтому её удобно использовать как отправную точку для проверки соседних вариантов. Но позиции JAD X(K) 12.114, JAD X(K) 17.217 и JAD X(K) 17.217.10 — отдельные карточки с собственными параметрами. Если в исходной документации указана только серия, сначала восстанавливаем недостающие характеристики по режиму и месту установки.

Заказ и сроки поставки

Чтобы купить кожухотрубный теплообменник Secespol JAD X K 17.217 без ошибки в исполнении, отправьте артикул или фото шильда, схему подключения и исходные режимы. Инженер выполнит расчёт за 30 минут, сообщит, какая позиция подходит из доступных, и при необходимости предложит изготовить и поставить решение под вашу задачу. Наличие и срок отгрузки подтверждаем после сверки параметров.

Вместе с аппаратом можно заранее согласовать требования к присоединениям, опорам, приборам контроля и обслуживанию. Если нужна замена без длительной переделки труб, сообщите габариты старого корпуса и межцентровые расстояния. Гарантия по договору, состав поставки и условия монтажа фиксируются до оформления заказа.

Частые вопросы

Есть ли в каталоге точный JAD X(K) 17.217?

Да, есть позиция Secespol JAD X(K) 17.217, а также отдельный вариант 17.217.10. Перед заказом сверяем карточку с паспортом и рабочими параметрами.

Можно ли заменить им другой теплообменник?

Можно рассмотреть замену, если совпадают расчётная нагрузка, среды, давление, температуры, патрубки и габариты. Одной похожей маркировки для этого недостаточно.

Что делать, если известен только артикул?

Пришлите артикул и фотографии установленного аппарата. По доступным данным уточним недостающие размеры и попросим параметры, без которых безопасный расчёт невозможен.

Подходит ли аппарат для воды?

Совместимость зависит от температуры, давления, состава воды, расхода и качества подготовки. Для загрязнённой среды отдельно проверяют фильтрацию и способ очистки.

Можно ли заказать исполнение под обвязку?

Да, изготовим и поставим решение под согласованные режимы, материалы, габариты и подключения, если типовая позиция не подходит для существующей установки.

Что передать инженеру для быстрого ответа

• точную маркировку и фото шильда;
• назначение аппарата и схему движения потоков;
• температуры и расходы обеих сред;
• рабочее и допустимое давление;
• диаметры патрубков и доступное место;
• описание причины замены или изменения режима.

По этим сведениям можно отделить точный JAD X K 17.217 от близких исполнений, проверить возможность установки и выбрать способ обслуживания. Если данных недостаточно, начнём с перечня измерений, которые можно снять на объекте без демонтажа.
