Теплообменники Bromo — паяные пластинчатые аппараты с подбором инженера
Теплообменники Bromo относятся к паяным пластинчатым аппаратам, которые выбирают по режиму двух контуров. Под обозначением Bromo теплообменники обычно ищут компактную замену для отопления, ГВС, охлаждения или теплового насоса. В текущем каталоге нет отдельной позиции с этой маркировкой, поэтому подберём аппарат по нагрузке, температурам, расходам, давлению и присоединениям. Инженер выполнит расчёт за 30 минут.
Подбор паяного по межцентрам пластины
Замерьте межцентровые расстояния на пластине — подберём подходящие паяные теплообменники.
Что важно знать о Bromo
Для точной замены одной марки недостаточно. У похожих аппаратов различаются площадь, каналы, патрубки и давление. Для замены нужны фото шильда, размеры корпуса, межцентровые расстояния и данные о средах; для новой системы — параметры проекта.

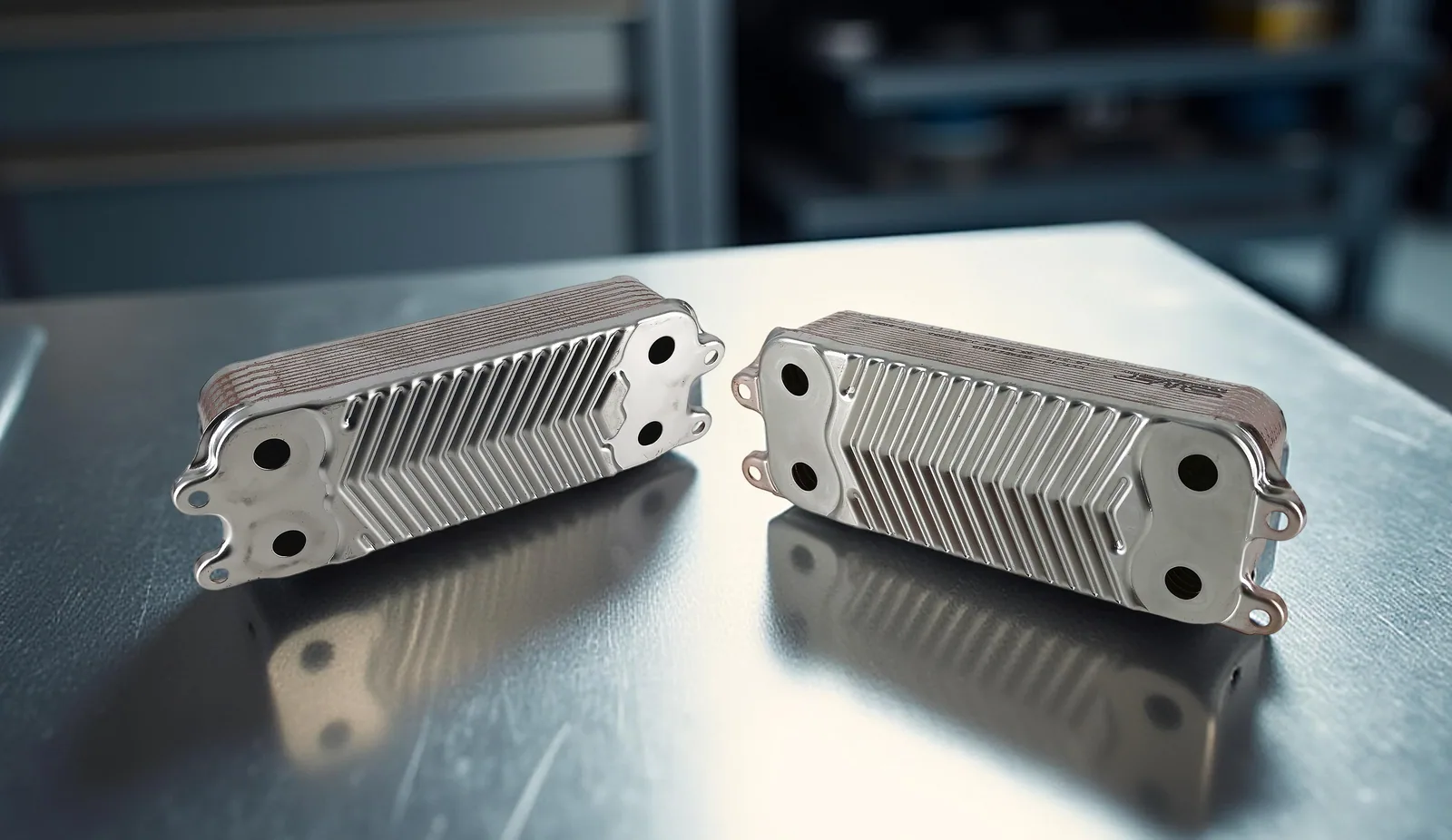

Паяная конструкция соединяет пакет пластин припоем без разборной рамы. Она компактна, подходит для отопления, ГВС, охлаждения, тепловых насосов и технологических контуров. Загрязнённые каналы нельзя очистить разборкой, поэтому качество воды, фильтрация и доступ для промывки учитываются до покупки.
Какие паяные аппараты есть в подборе
В витрине собраны реальные паяные пластинчатые позиции из родительского раздела. Среди них есть аппараты KAORI E010, E015, F015, F025, E030, K025, K025S, E040, C020, C021 и C022 для компактных узлов, а также серии с индексами C040, C041, C042, K040, K050, K070, H050, H051, M050, R050, I070 и более крупные исполнения. Индекс модели не заменяет расчёт: у серий различаются каналы и число пластин.
Для задач, где нужна известная линейка, в каталоге представлены паяные пластинчатые теплообменники Danfoss серий XB04, XB10, XB20, XB30, XB37H, XB37L, XB37M, XB51H, XB51L, XB59M, XB60, XB70H, XB70L и XB70M. Также доступны позиции SONDEX и FUNKE. Такое разнообразие позволяет подобрать замену по габаритам и рабочему режиму, не выдавая аппарат другой марки за Bromo.
Как сопоставить Bromo с аналогом
| Что сверяем | Зачем это нужно |
|---|---|
| Тепловая нагрузка | Определяет необходимую поверхность теплообмена и рабочий запас. |
| Температуры подачи и обратки | Показывает фактический температурный напор и достижимую мощность. |
| Расход на каждой стороне | Влияет на скорость в каналах и перепад давления. |
| Среда и её состав | Определяет совместимость пластин, припоя и уплотняющих элементов узла. |
| Подключения и габариты | Позволяет заменить аппарат без переделки труб или заранее учесть переходники. |
| Максимальные давление и температура | Подтверждает безопасность эксплуатации в пиковом режиме. |
Если известна только надпись Bromo, не стоит выбирать модель по первой похожей фотографии. Запишите диаметр патрубков, расстояние между ними, высоту и ширину корпуса, направление подводки и доступное место для монтажа. Для работающей установки добавьте температуры и расходы по факту, а не только паспортные значения котла или насоса.
Выбор по назначению установки
Отопление и ГВС
В отопительном узле паяный аппарат разделяет сетевой и внутренний контуры, передаёт тепло радиаторам, тёплому полу или бойлеру косвенного нагрева. Для ГВС важны расход разбора и требуемая температура на выходе, а для отопления — график подачи и обратки, нагрузка ветви и работа насоса. Один и тот же корпус не является универсальным: при смене режима меняется требуемая площадь и сопротивление.
Охлаждение и тепловой насос
На холодной стороне рассчитывают не только мощность, но и температуру, расход и свойства раствора. Гликоль отличается от воды по вязкости и теплоёмкости, поэтому его концентрацию нужно сообщить инженеру. Для теплового насоса дополнительно проверяют режимы испарителя и конденсатора, защиту от замерзания, минимальный расход и место для обслуживания.
Технологический контур
Для процесса важны непрерывность нагрузки, наличие примесей, допустимый перепад давления и возможность химической промывки. Если в среде есть частицы, перед теплообменником предусматривают фильтр. Для агрессивных составов заранее согласуют материал пластин и припоя; обозначение Bromo или аналог не заменяет проверку химической совместимости.
Паяный или разборный: что выбрать вместо Bromo
Паяный теплообменник выигрывает по компактности: у него нет рамы и пакета стяжки, а подключение можно разместить в ограниченном узле. Он удобен для серийных отопительных, холодильных и бытовых контуров с чистым теплоносителем. Недостаток — отсутствие доступа к пластинам для механической очистки.
Разборный аппарат целесообразен там, где среда загрязняется, мощность велика, предусмотрена регулярная мойка или требуется менять площадь добавлением пластин. Он занимает больше места и требует зоны для раскрытия пакета. Поэтому «аналог Bromo» может быть как другой паяный аппарат, так и разборное исполнение — решение зависит от воды, режима, габаритов и программы обслуживания, а не от сходства корпуса.
Размеры, патрубки и монтаж
Перед заказом проверьте направление потоков, тип резьбы или фланца, диаметр соединений и расстояние до соседней арматуры. Учитывают не только длину и ширину корпуса, но и место для фильтра, запорных кранов, датчиков и слива. Паяный аппарат устанавливают так, чтобы его можно было отключить и промыть; трубопровод не должен передавать на патрубки вес арматуры.
Подключение выполняют по схеме производителя: перепутанные вход и выход снижают эффективность. Для противоточной схемы обычно получают более полное использование поверхности, но окончательное решение зависит от расчёта. После монтажа систему промывают, удаляют воздух, постепенно повышают нагрузку и контролируют герметичность, температуры и перепад давления.
Фильтрация и обслуживание
Вода с окалиной, ржавчиной или строительным мусором быстро увеличивает сопротивление каналов. Фильтр ставят с учётом расхода и доступности очистки, а его состояние контролируют по перепаду давления. Если производительность падает, сначала проверяют насос, воздушные пробки и фильтр, а затем оценивают загрязнение теплообменника.
Паяный аппарат промывают химически составом, совместимым с нержавеющей сталью и припоем. Концентрацию, температуру и время циркуляции выбирают по характеру отложений. Агрессивная промывка без проверки может повредить соединения, поэтому при неизвестном состоянии лучше передать инженеру фото, историю эксплуатации и сведения о теплоносителе.
Какие данные нужны для расчёта
- Назначение: отопление, ГВС, охлаждение, тепловой насос или технологическая операция.
- Среда на каждой стороне, её температура и наличие гликоля, присадок или примесей.
- Температуры входа и выхода либо требуемая нагрузка и расход.
- Рабочее и максимально допустимое давление, желаемый запас и допустимый перепад.
- Диаметры, тип присоединений, габаритные ограничения и положение аппарата.
- Для замены — фото маркировки Bromo, старого аппарата, трубной обвязки и фильтра.
Если часть данных неизвестна, это не повод выбирать наугад. По доступным сведениям инженер обозначит, какие параметры нужно измерить, проверит подходящие серии и предложит изготовление и поставку решения под вашу задачу.
Почему нельзя сравнивать только по мощности
Одинаковая заявленная мощность может получаться при разных температурах и расходах. При большом расходе нужен аппарат с меньшим сопротивлением, а при малом температурном напоре — с большей поверхностью. Если ориентироваться только на мощность котла, можно получить недостаточный нагрев, шум насоса или чрезмерный запас с неоправданными габаритами.
Проверяют также насос, автоматику и сезонную нагрузку. Для ГВС учитывают пик разбора, для отопления — наиболее холодный режим, для охлаждения — состав раствора и риск конденсации. Подбор по совокупности параметров помогает корректно заменить Bromo аппаратом KAORI, Danfoss, SONDEX, FUNKE или другим исполнением из подходящей серии.
Частые вопросы
Есть ли в каталоге точный теплообменник Bromo?
Точной позиции Bromo нет; подберём паяный аналог по режиму, размерам, подключениям и средам.
Можно ли заменить Bromo аппаратом другой марки?
Да, при совпадении нагрузки, температур, расходов, давления, присоединений и габаритов. Марки не смешиваем.
Что прислать для подбора замены?
Нужны фото шильда и монтажа, размеры, патрубки, среды, температуры, расходы и давление; для новой системы — параметры проекта и контуры.
Когда лучше выбрать разборный аппарат?
При загрязнённом теплоносителе, механической очистке или изменении мощности практичнее разборное исполнение.
Сколько времени занимает расчёт?
Инженер выполнит расчёт за 30 минут после получения основных параметров и сообщит, какие данные нужно уточнить.
Подбор и поставка
Напишите назначение узла, параметры обоих контуров и размеры действующего Bromo, если речь идёт о замене. Сопоставим режим с сериями, проверим давление, потери и монтаж. В наличии — срок отгрузки подтвердим за 30 минут; если стандартное исполнение не подходит, поставим решение под задачу. Гарантия по договору.
