Что означает обозначение GBS 100M

GBS 100M — это обозначение типоразмера и исполнения паяного пластинчатого аппарата. В карточках каталога встречается семейство GBS с близкими индексами: GBS 100, GBS 112, GBS 200, GBS 220, GBS 240, GBS 300 и другие. Наличие похожей цифры в названии ещё не доказывает взаимозаменяемость: площадь теплообмена, расположение патрубков и гидравлическое сопротивление должны соответствовать вашей установке.

Для каких систем подходит паяный аппарат

Паяные пластинчатые теплообменники используют для передачи тепла между двумя изолированными контурами. Это может быть отопление, нагрев воды, охлаждение технологической жидкости, контур вентиляции или другой узел, где требуется компактный аппарат без разборной рамы. Для одной и той же модели результат зависит от того, какая среда движется по каждому каналу и какой запас по температуре требуется.

• для отопительного контура важны график подачи и обратки, расход и требуемая мощность;
• для нагрева воды дополнительно проверяют температуру на выходе и допустимость образования отложений;
• для охлаждения учитывают состав среды, минимальную температуру и риск конденсации;
• для технологической линии фиксируют непрерывность работы, качество жидкости и требования к остановке.

Как проверить совместимость с действующим узлом

Начните с фотографии шильда и четырёх замеров: длина и ширина корпуса, расстояние между патрубками, их диаметр и положение относительно плоскости монтажа. Снимите также направление труб и отметьте, где находится подача каждого контура. Эти сведения позволяют отсеять модели, которые физически не встанут на место, ещё до расчёта.

Затем соберите данные эксплуатации. Нужны среды с обеих сторон, температуры на входе и выходе, расходы или доступные характеристики насосов, рабочее и допустимое давление. Для замены полезны фактические показатели старого аппарата: температура после него, перепад давления и причина, по которой он перестал справляться. Если в системе есть гликоль, масло, хладагент или загрязнённая вода, это указывают явно.

Расчёт по двум контурам

Теплообменник не выбирают по мощности котла, насоса или площади здания. Расчёт строится по балансу обоих контуров: сколько тепла нужно передать, при каких температурах и с каким расходом. По этим данным инженер оценивает требуемую поверхность, температурный напор и сопротивление каналов. Затем проверяет, сможет ли насос обеспечить нужный расход без потери устойчивости системы.

Условие «входная температура известна» недостаточно. Важны также температура после аппарата, сезонный диапазон, допустимое падение давления и режим частичной нагрузки. Если GBS 100M 2R должен работать в ГВС или отоплении, автоматика и регулирующий клапан не должны создавать режим ниже минимального расхода. Для холодильной установки отдельно проверяют перегрев, переохлаждение и поведение среды при изменении нагрузки.

Какие позиции GBS есть в витрине

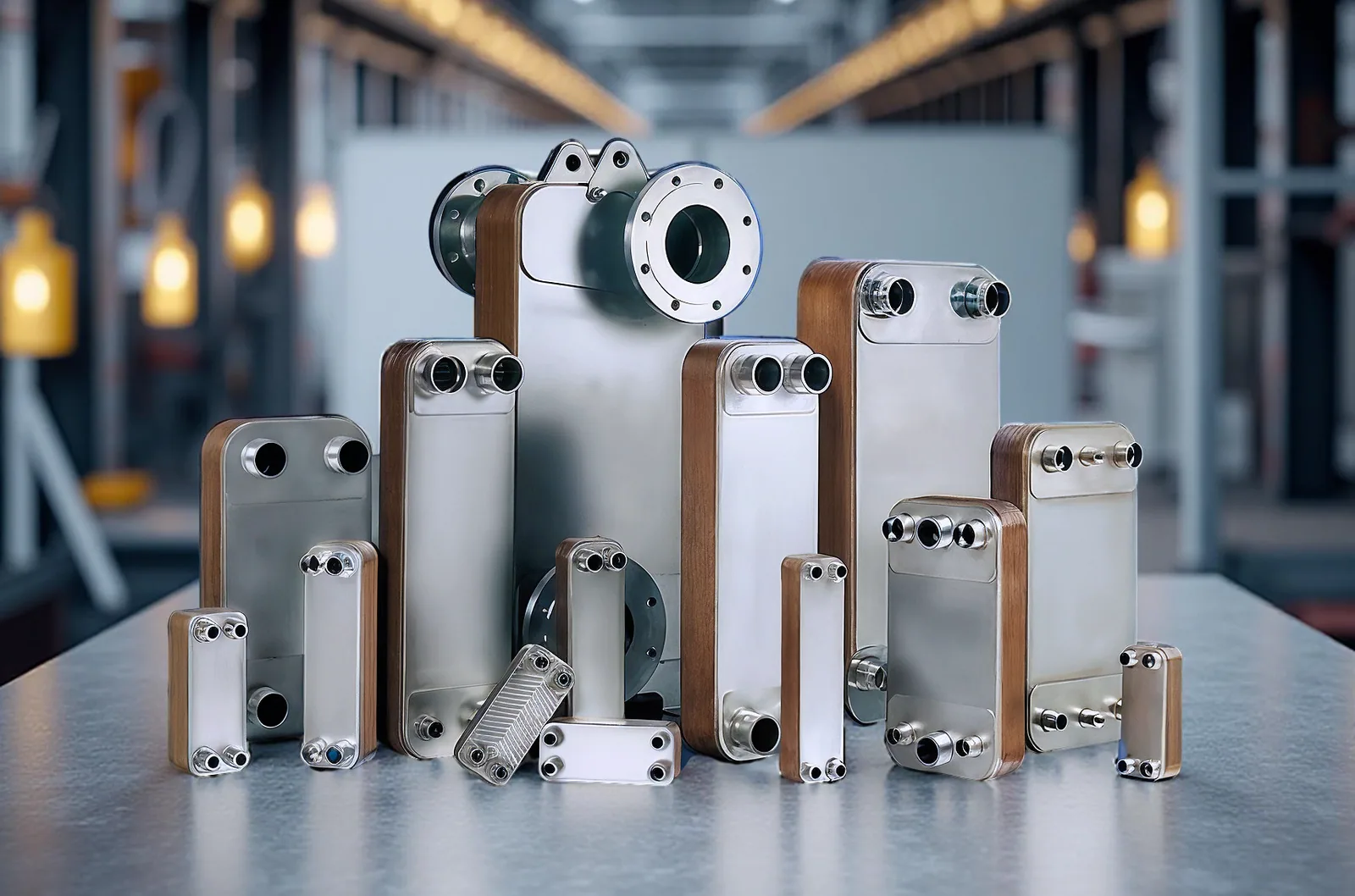

В витрине собраны паяные теплообменники серии GBS для сравнения исполнений. В каталоге представлены GBS 100, GBS 112, GBS 200, GBS 220, GBS 240, GBS 300, GBS 400, GBS 418, GBS 420, GBS 500, GBS 525, GBS 700, GBS 757, GBS 760, GBS 800, GBS 900 и GBS 910, а также варианты с дополнительными индексами.

Названия части карточек содержат обозначение Машимпэкс (GEA), тогда как в исходном запросе указана марка Kelvion. Для точной идентификации это существенно: нельзя выдавать аппарат одной марки за другой и нельзя считать серию GBS автоматически идентичной конкретному GBS 100M. Поэтому витрина показывает доступные позиции семейства, а инженер по шильду подтверждает, какой вариант действительно можно поставить в вашу систему.

Подключения, проходы и место установки

Перед заказом сопоставляют не только условный диаметр, но и расположение портов, резьбу или другой тип соединения, направление потоков и доступ для инструмента. Паяный корпус обычно монтируют на опоры или кронштейн, а не оставляют висеть на трубах. С обеих сторон предусматривают запорную арматуру, возможность отключения и место для промывки контура.

Паяный теплообменник или другой вариант

Паяное исполнение удобно, когда нужна компактность, герметичный корпус и стабильная работа в чистом контуре. У него нет возможности разобрать пакет пластин на месте, поэтому качество теплоносителя и фильтрация имеют особое значение. При жёсткой воде, частых загрязнениях и необходимости регулярного механического доступа иногда рациональнее рассмотреть разборный аппарат.

Замена на соседнюю модель GBS возможна только после проверки площади, проходов, портов, давления и температур. Аналог другого производителя также выбирают по расчёту, а не по близкому названию. Нельзя обещать, что аппарат с тем же диаметром и похожими габаритами даст тот же результат: каналы и характеристики пластин могут отличаться.

Эксплуатация и защита от загрязнения

Перед теплообменником ставят фильтр, соответствующий среде и расходу, а его обслуживание включают в регламент. Засорение увеличивает сопротивление и уменьшает фактическую теплопередачу. Если на входе появляются частицы, ржавчина или продукты коррозии, даже правильно рассчитанный GBS 100M будет постепенно терять производительность.

Химическую промывку проводят только составом, совместимым с материалом пластин, пайкой, уплотняющими элементами системы и теплоносителем. Концентрацию, температуру и продолжительность выбирают по инструкции и характеру отложений. Не следует компенсировать загрязнение повышением давления или температуры: такой режим может превысить допустимые ограничения аппарата.

Как оформить подбор Kelvion GBS 100M

Для расчёта достаточно передать фото маркировки, назначение узла, среды, температуры, расход, давление, габариты и данные по соединениям. Если часть параметров неизвестна, приложите схему и сведения о текущей работе: что нагревается или охлаждается, какой результат нужен и в какой момент система перестала его давать. Инженер уточнит недостающие условия и рассчитает вариант за 30 минут.

1. Сверяем полное обозначение и отличаем GBS 100M от близких индексов серии.
2. Проверяем, подходит ли паяный корпус для сред, температур и качества теплоносителя.
3. Сопоставляем нагрузку, расходы, давление, число проходов и допустимый перепад.
4. Проверяем габариты, порты, направление потоков и возможность обслуживания.
5. Согласуем точную модель, аналог или изготовление решения под вашу задачу.
