Паяные пластинчатые теплообменники на 26 пластин — подбор инженером за 30 минут

Когда подходит аппарат на 26 пластин

Число пластин задаёт ориентировочную площадь теплообмена, но не является готовым ответом о мощности. На результат влияют размер и рисунок каналов, материал пластин, качество пайки, разность температур и скорость движения среды. Поэтому два аппарата с одинаковыми 26 пластинами могут заметно отличаться по передаваемой нагрузке и сопротивлению.

Такой формат удобен, когда требуется небольшой корпус, короткие присоединения и стабильная работа без разборки пакета. Его применяют в водяных контурах отопления, приготовления горячей воды, вентиляции, бассейнов и технологических установок. Если теплоноситель загрязняется, содержит взвесь или система требует регулярного доступа к каналам, сравнивают паяное исполнение с разборным до покупки.

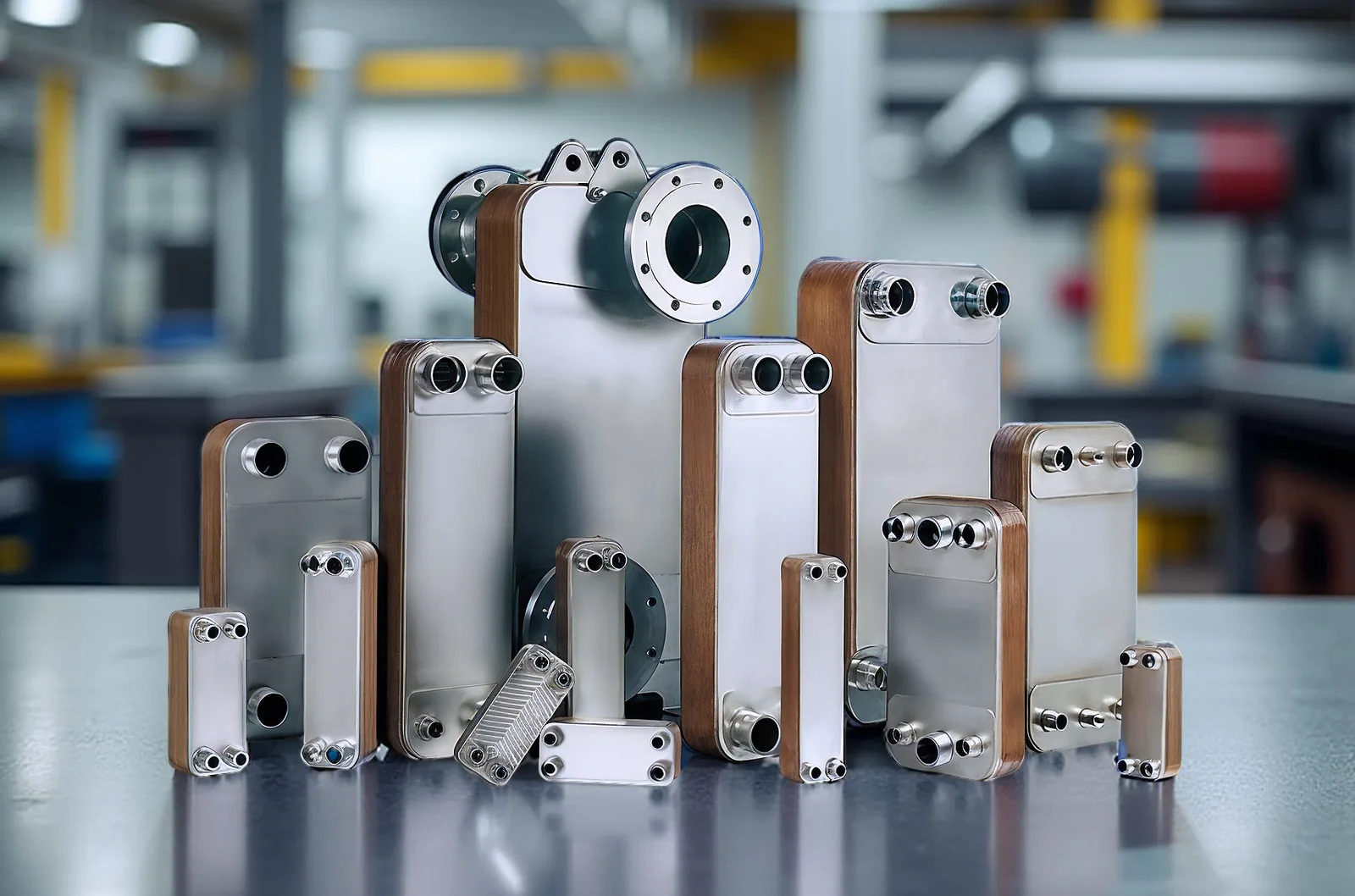

Модели в подборке

В обозначении модели число 26 не всегда означает одинаковую конструкцию или одинаковую полезную поверхность: производители используют собственные серии и индексы. Поэтому обозначение аппарата сверяют с паспортом, а не переносят на другую марку по внешнему сходству. В витрине также встречаются близкие позиции серий B025, F025 и B3-027; их можно рассматривать как альтернативы только после пересчёта, потому что соседний индекс не гарантирует равнозначную замену.

Как 26 пластин связаны с мощностью

Для предварительной оценки нужны тепловая нагрузка в кВт, температуры подачи и обратки на каждой стороне, расход или доступная производительность насоса. При нагреве воды имеет значение требуемая температура на выходе, при отоплении — график сети и температура внутреннего контура, при вентиляции — режим калорифера и расход воздуха, преобразованный в тепловую нагрузку.

Чем меньше температурный напор, тем больше поверхность требуется для той же мощности. Слишком малый расход снижает теплопередачу, а чрезмерный увеличивает гидравлическое сопротивление и нагрузку на насос. Для ГВС дополнительно проверяют пики разбора и температуру холодной воды; для отопления — минимальный зимний режим и работу автоматики. Поэтому фраза «нужен теплообменник на 26 пластин» становится техническим заданием только вместе с режимами.

Что проверить до расчёта

• тепловую нагрузку и желаемую температуру на выходе;
• температуры входа и выхода обоих контуров;
• расходы, давление и допустимый перепад на аппарате;
• среду: воду, раствор гликоля или другой теплоноситель;
• диаметр, тип резьбы или иной вариант присоединения;
• доступное место, положение патрубков и направление потоков.

Отопление: где нужен компактный паяный аппарат

В небольшом отопительном узле паяный пластинчатый теплообменник разделяет котловой и потребительский контуры, защищая их от прямого смешения. Для выбора 26 пластин недостаточно знать площадь дома: нужны фактическая нагрузка ветви, температурный график, расход насоса и давление. Если аппарат работает на контур радиаторов, тёплого пола или воздушного калорифера, для каждого случая будет свой расчёт.

ГВС и санитарный контур

Для горячего водоснабжения теплообменник рассчитывают по пиковому расходу и требуемой температуре горячей воды. Важны температура первичного контура, температура холодной воды в расчётный период и схема регулирования. На небольшом постоянном расходе 26 пластин могут дать другой результат, чем при кратковременном максимальном разборе, поэтому среднее потребление нельзя автоматически принимать за проектную нагрузку.

Паяное исполнение и ограничения

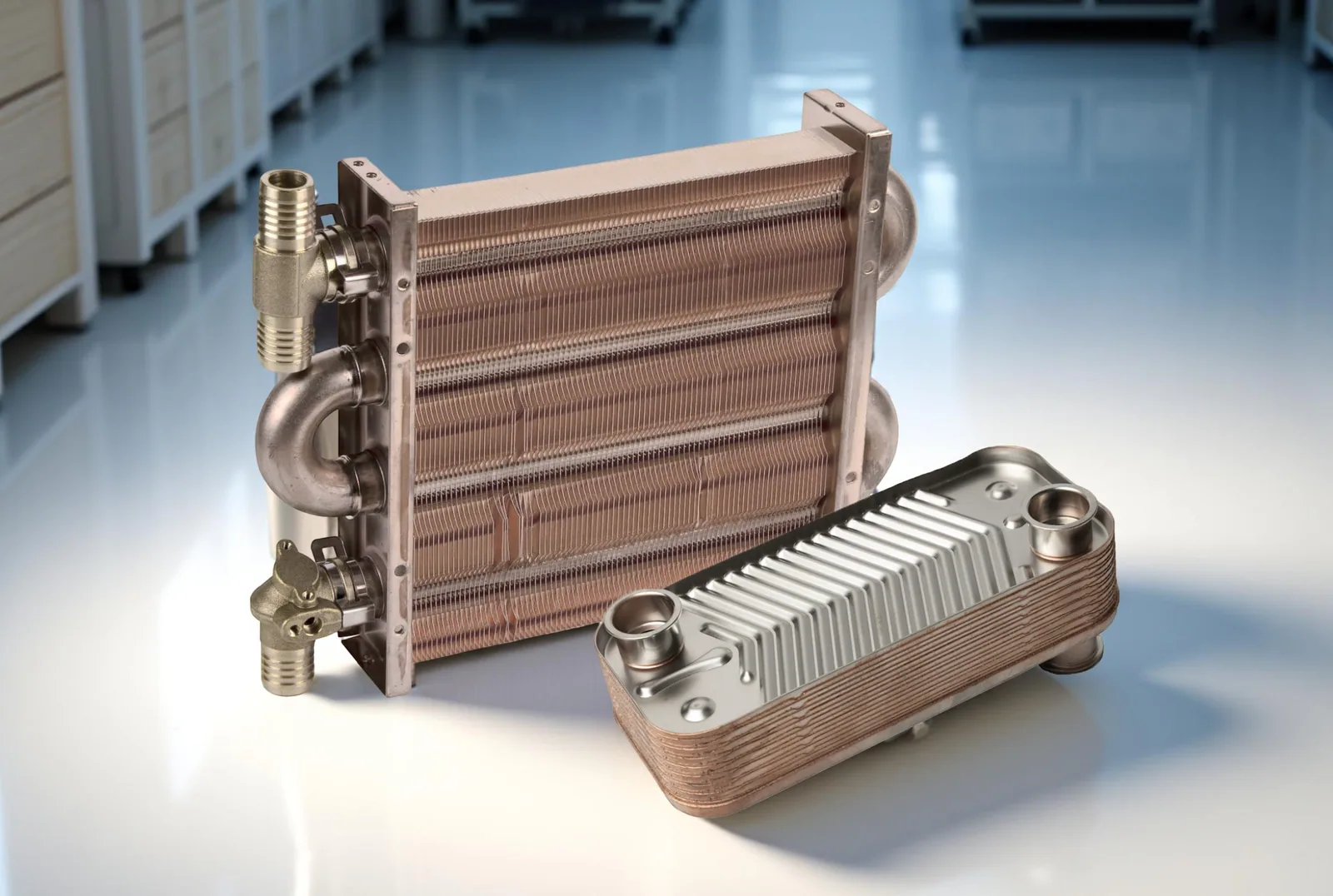

В паяном аппарате пластины соединены в компактный герметичный блок. У него нет пакета с прокладками для регулярной разборки, поэтому особенно важны чистота теплоносителя, фильтрация и совместимость рабочей среды с материалами. Такое решение удобно там, где ценятся малые габариты, небольшой вес и отсутствие планового вскрытия корпуса.

Когда лучше рассмотреть альтернативу

• узел должен регулярно открываться для механической очистки;
• среда содержит много примесей, волокон или абразивных частиц;
• нужно часто менять площадь теплообмена на месте эксплуатации;
• требуется большой запас по производительности с дальнейшим расширением.

В таких случаях близкие по маркировке B025, B025KB или серия B3-027 не подставляют вместо B26 автоматически. Сначала сравнивают площадь, проходное сечение, материалы, патрубки и потери давления. Иногда аппарат с другим числом пластин лучше подходит по гидравлике, а иногда компактное исполнение на 26 пластин выигрывает по габаритам.

Патрубки, монтаж и место для обслуживания

До заказа измеряют не только длину и ширину корпуса, но и расстояние между осями подключений, направление входа и выхода, свободный участок для труб и место для фильтра. Аппарат устанавливают так, чтобы на корпус не передавалась нагрузка от трубопровода. Тяжёлую арматуру закрепляют отдельно, а перед запуском проверяют герметичность соединений и удаляют воздух из контуров.

Как сравнить модели без ошибки

Сначала отбрасывают варианты, которые не выдерживают рабочие температуру и давление. Затем сравнивают расчётную мощность, расходы и потери давления по каждой стороне. После этого проверяют материал пластин и припоя, тип патрубков, габариты, массу и возможность безопасно установить аппарат. Для замены действующего узла отдельно фиксируют причину замены: недогрев, течь, рост сопротивления или отсутствие нужных подключений.

SWEP B26 и V26, HBL26W-D, ZL26, ZB3-026 и Danfoss B3-027-26-3,0-H нельзя считать взаимозаменяемыми только из-за цифры 26. У моделей могут отличаться каналы, схема проходов и присоединения. Инженерный подбор по двум контурам помогает не получить аппарат, который физически помещается, но не даёт нужный нагрев или перегружает насос.

Запуск и контроль работы

После заполнения контуров открывают арматуру постепенно, выпускают воздух и проверяют отсутствие течей. На установившемся режиме снимают температуры до и после аппарата, оценивают давление и фактический расход. Если вода на выходе холоднее расчётной, проверяют не только число пластин, но и положение клапана, работу насоса, чистоту фильтра и наличие воздуха.

Подбор с инженером и поставка

Для расчёта пришлите назначение аппарата, параметры обоих контуров, нагрузку, температуры, расходы, давление и данные по патрубкам. Для замены добавьте фото установленного теплообменника и шильда, если маркировка читается. Инженер сопоставит задачу с доступными моделями, объяснит разницу между точным совпадением и близкой альтернативой и выполнит расчёт за 30 минут.

Если стандартное исполнение не подходит по габаритам или режиму, изготовим и поставим решение под вашу задачу после согласования материалов, подключений и рабочих характеристик. В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору.
