Теплообменник на 20 пластин — подобрать по мощности и режиму
Теплообменник 20 пластин выбирают не по одному числу в названии, а по тепловой нагрузке, температурам, расходам и допустимому перепаду давления. Такой компактный паяный аппарат подходит для небольших контуров отопления, ГВС, охлаждения и технологических узлов, если его площадь и присоединения соответствуют рабочей точке. В подборке есть модели ASA, Doucette, Funke, HISAKA, HYDAC, WTK, GEA и других производителей; инженер проверит совместимость и выполнит расчёт за 30 минут.
Подбор паяного по межцентрам пластины
Замерьте межцентровые расстояния на пластине — подберём подходящие паяные теплообменники.

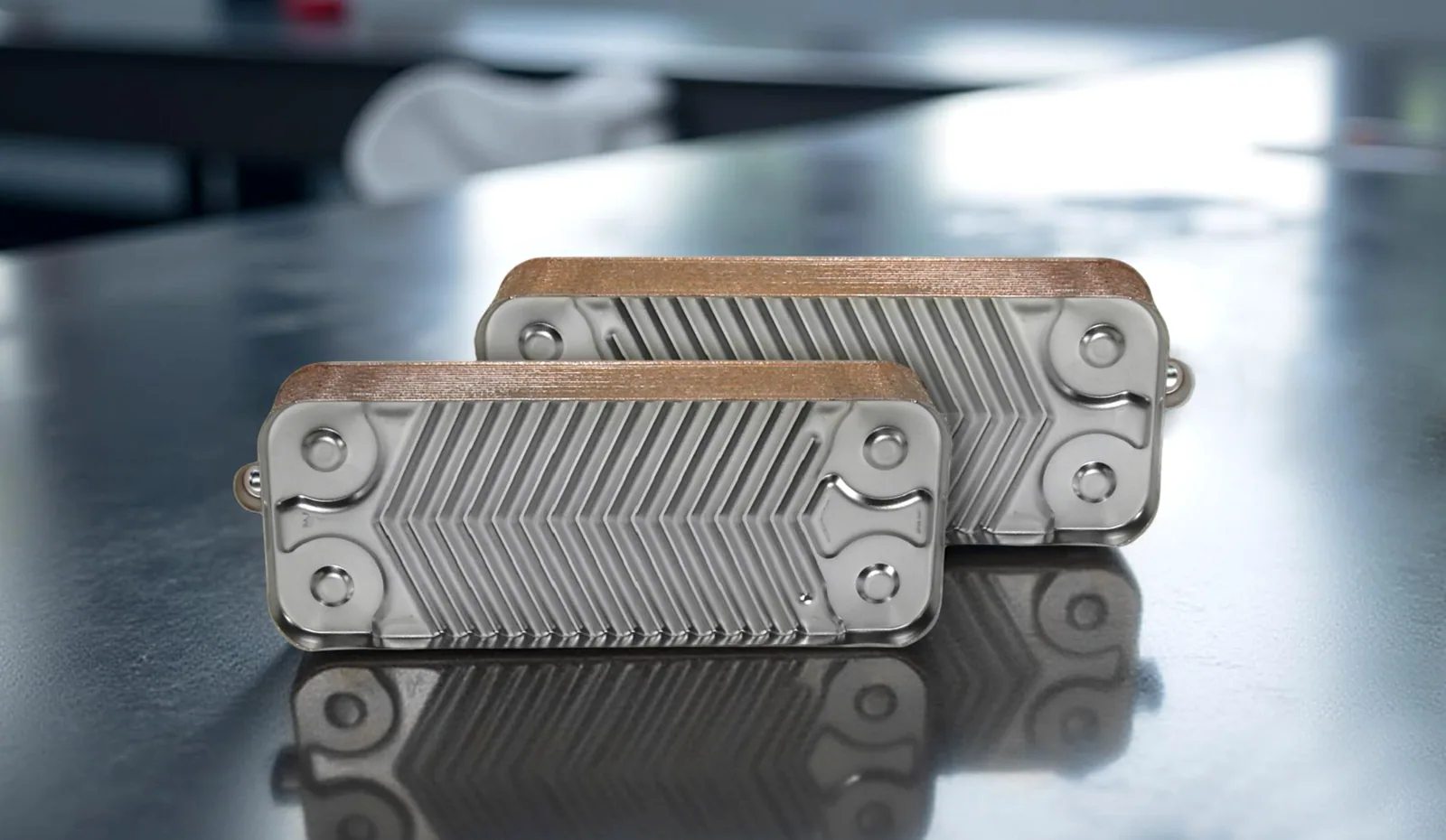

Что означает исполнение на 20 пластин
Число пластин показывает конструктивный размер пакета, но не является самостоятельной характеристикой мощности. На результат влияют площадь одной пластины, рисунок каналов, число проходов, тип среды и разность температур. Поэтому два аппарата на 20 пластин могут заметно отличаться по передаваемой нагрузке и гидравлическому сопротивлению.
В названии товара встречаются обозначения серий и типоразмеров: например, Danfoss XB20, ASA - PL 20-20 E, Doucette BPH 20, HISAKA BX-20 и отдельные модели HYDAC HEX. Цифра в артикуле иногда относится к серии или размеру, а не буквально к числу пластин. Перед заказом сверяем паспортную конфигурацию и уточняем, что выбран именно теплообменник с нужным количеством пластин.
Какие задачи закрывает компактный пакет
Аппарат на 20 пластин удобен там, где требуется ограниченная или средняя тепловая нагрузка и важны небольшие габариты. Его используют в локальном контуре отопления, для нагрева воды в бойлере, предварительного подогрева, отвода тепла от масла или охлаждения технологической жидкости. Для бассейна и холодильной техники назначение также возможно, но среда, температура и требования к материалам должны быть подтверждены расчётом.
| Задача | Что проверить до выбора |
|---|---|
| Отопление или ГВС | Нагрузку, график подачи и обратки, расходы, давление и качество воды. |
| Охлаждение масла или жидкости | Вязкость, допустимую температуру, состав среды и запас по загрязнению каналов. |
| Холодильный контур | Хладагент, фазовое состояние, температуру кипения и допустимое давление. |
| Замена существующего аппарата | Маркировку, схему потоков, диаметр подключений, габариты и фактический режим. |
Модели в подборке и различия между ними
Для исполнения на 20 пластин в каталоге встречаются компактные паяные теплообменники ASA, Funke GPLK, Doucette BPH, HISAKA BX-20 и WTK P7. Есть позиции HYDAC HEX S400-20, S522-20, S610-20, S615-20 и S722-20, а также модели для испарения и охлаждения GEA CHAF 20-UM, FPA 5x12-20 и аналогичные исполнения. Это не взаимозаменяемые аппараты: одна серия может быть рассчитана на воду, другая — на масло, хладагент или иной рабочий режим.
У Danfoss обозначение XB20 относится к серии, а у отдельных товаров цифра 20 может быть частью типоразмера. Поэтому карточку следует рассматривать как отправную точку для инженерной проверки. Подбор по названию помогает сузить витрину, но окончательное решение принимают по рабочей точке и документации конкретного аппарата.
Как рассчитать теплообменник на 20 пластин
- Определите нагрузку. Передайте требуемую тепловую мощность либо данные, из которых её можно вычислить: расход, температуры на входе и выходе, теплоёмкость среды.
- Разделите два контура. Для каждой стороны нужны собственные среда, расход, давление и температурный график. Нельзя подставлять общий расход системы вместо расхода через аппарат.
- Проверьте поверхность. Число пластин связано с площадью, но не определяет её без размера пластины и геометрии канала. Инженер сравнивает требуемую и доступную поверхность с учётом режима.
- Оцените сопротивление. Слишком узкие каналы или избыточный расход повышают перепад давления и могут перегрузить насос. Укажите допустимое сопротивление, если оно задано проектом.
- Согласуйте резерв. Для загрязняющейся воды, переменной нагрузки или старого насоса оставляют обоснованный запас, но не увеличивают аппарат вслепую.

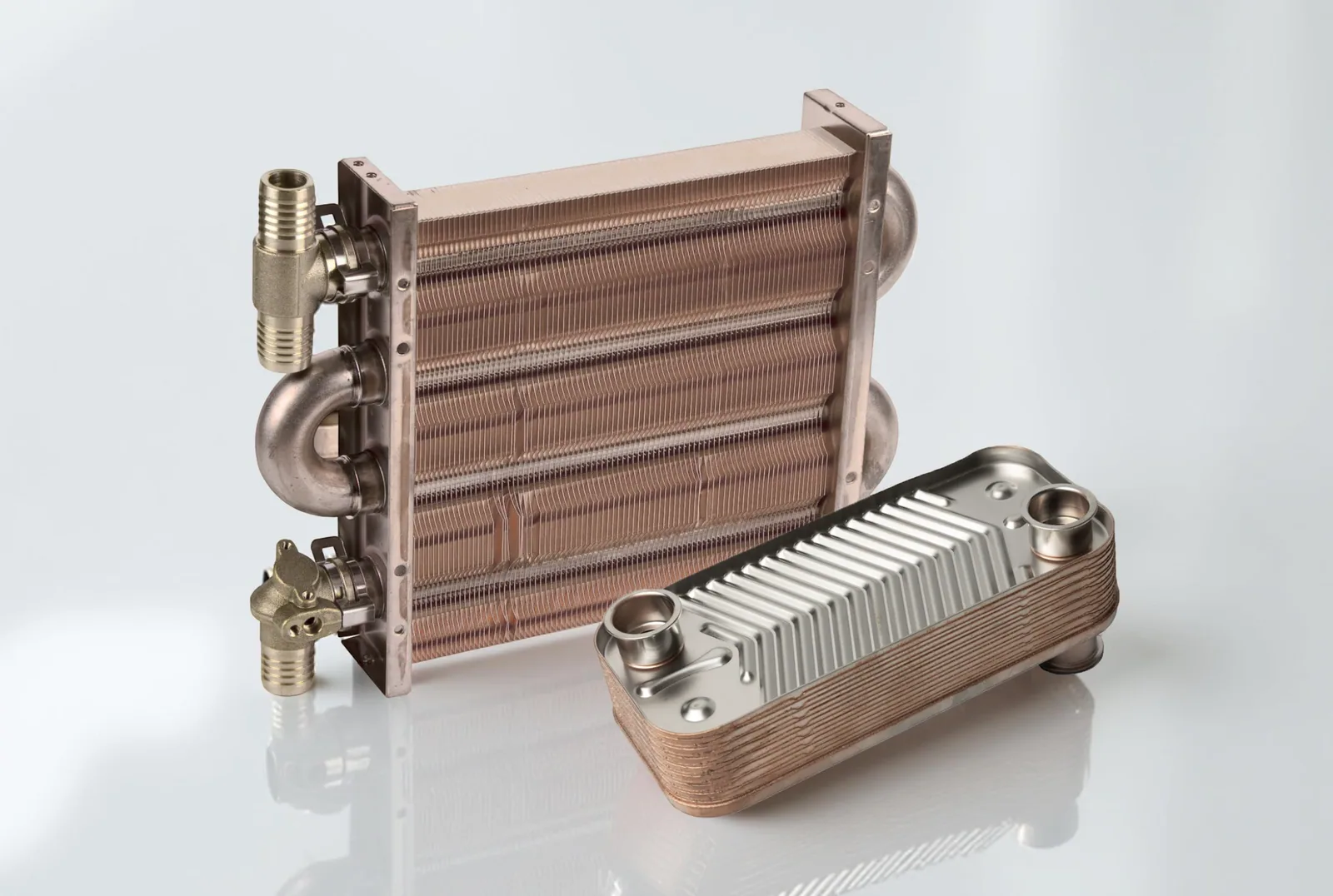

Подключения, материалы и рабочая среда
Перед заказом нужно сверить диаметр и тип присоединений, расположение патрубков и направление потоков. Для компактного паяного теплообменника особенно важно предусмотреть место под прямые участки труб, запорную арматуру, фильтр и сервисное оборудование. Совпадение резьбы само по себе не подтверждает гидравлическую и тепловую совместимость.
Для воды и водно-гликолевой смеси проверяют концентрацию, максимальную температуру и качество теплоносителя. Для масла учитывают вязкость и изменение сопротивления при запуске. В холодильном контуре дополнительно согласуют хладагент и давление. Материал пластин и припоя должен соответствовать среде; при наличии хлоридов, кислот или примесей требования к исполнению обсуждаются отдельно.
Когда 20 пластин недостаточно или избыточно
Если расчётная нагрузка выше возможностей компактного пакета, увеличение числа пластин не всегда единственный выход: можно рассмотреть другой типоразмер, большее число проходов или иной рисунок каналов. При слишком малой нагрузке чрезмерная поверхность увеличивает стоимость, габариты и иногда сопротивление. Для переменного режима важно сравнить не только номинальную, но и минимальную рабочую точку.
При замене старого аппарата не следует переносить число пластин автоматически. Новый теплообменник с тем же количеством пластин может иметь другую площадь и каналы. Сопоставьте шильд, размеры, фактические температуры, расходы и перепад давления. Если данных недостаточно, инженер подберёт аналог по режиму и предложит изготовить и поставить решение под вашу задачу.
Монтаж и обслуживание паяного аппарата
Перед теплообменником устанавливают фильтр, а трубопроводы закрепляют независимо от патрубков аппарата. Потоки подключают по схеме производителя, систему заполняют без резкого гидроудара и удаляют воздух. При запуске температуру и расход повышают постепенно, контролируя герметичность, давление и нагрев на обеих сторонах.
Загрязнение каналов снижает теплопередачу и увеличивает сопротивление. Паяный блок нельзя разобрать для механической очистки, поэтому для него заранее предусматривают промывочные линии и совместимую химическую процедуру. Периодичность промывки зависит от воды, фильтрации, нагрузки и стабильности режима. Если доступ для обслуживания ограничен, это учитывают до заказа, а не после монтажа.
Как сравнить аналоги разных производителей
Сравнивайте не только маркировку «20 пластин» и внешний размер. В рабочую таблицу внесите тепловую нагрузку, температуры всех входов и выходов, расходы, допустимое сопротивление, рабочее и испытательное давление, материал пластин, тип припоя, присоединения и монтажную ориентацию.
- для отопления и ГВС — сопоставьте график и расход воды;
- для охлаждения — проверьте свойства отводимой жидкости и доступный холодоноситель;
- для холодильного применения — подтвердите хладагент и фазовый режим;
- для замены — сравните реальные замеры и место под установку, а не только название модели.
Так можно корректно сравнить ASA, Funke, HISAKA, HYDAC, WTK, GEA и другие серии, не выдавая один бренд за универсальную замену другого. Если производительность близка, решающими становятся присоединения, срок поставки, материал и возможность обслуживания.
Вопросы о теплообменниках на 20 пластин
Подходит ли теплообменник 20 пластин для отопления дома?
Подходит только после проверки нагрузки, температур, расходов и давления. Площадь дома или мощность котла без режима конкретного контура недостаточны для выбора.
Означает ли цифра 20 в названии двадцать пластин?
Не всегда. У части серий это типоразмер или индекс модели. Количество пластин и рабочие характеристики подтверждаем по карточке, паспорту и расчёту.
Можно ли заменить старый аппарат моделью на 20 пластин?
Да, если совпадают рабочая точка, поверхность, сопротивление, давление, материалы, патрубки и габариты. Для замены пришлите фото шильда и схему подключения.
Что будет, если взять аппарат с меньшей площадью?
Он может не передать требуемую мощность либо потребует большего расхода и создаст нежелательный перепад давления. Это проверяется расчётом по двум контурам.
Можно ли заказать нестандартное исполнение?
Да, после согласования режима, материалов, размеров и подключений изготовим и поставим решение под вашу задачу. Гарантия по договору.
Запрос на подбор и поставку
Для расчёта отправьте назначение аппарата, среды по обеим сторонам, температуры входа и выхода, расходы или нагрузку, давление, допустимое сопротивление и диаметры подключений. Для замены добавьте фото маркировки, размеры и схему обвязки. Инженер выполнит расчёт за 30 минут, объяснит, подходит ли компактный пакет на 20 пластин, и при необходимости предложит другой типоразмер. В наличии — срок отгрузки подтвердим за 30 минут; изготовим и поставим решение под вашу задачу.
