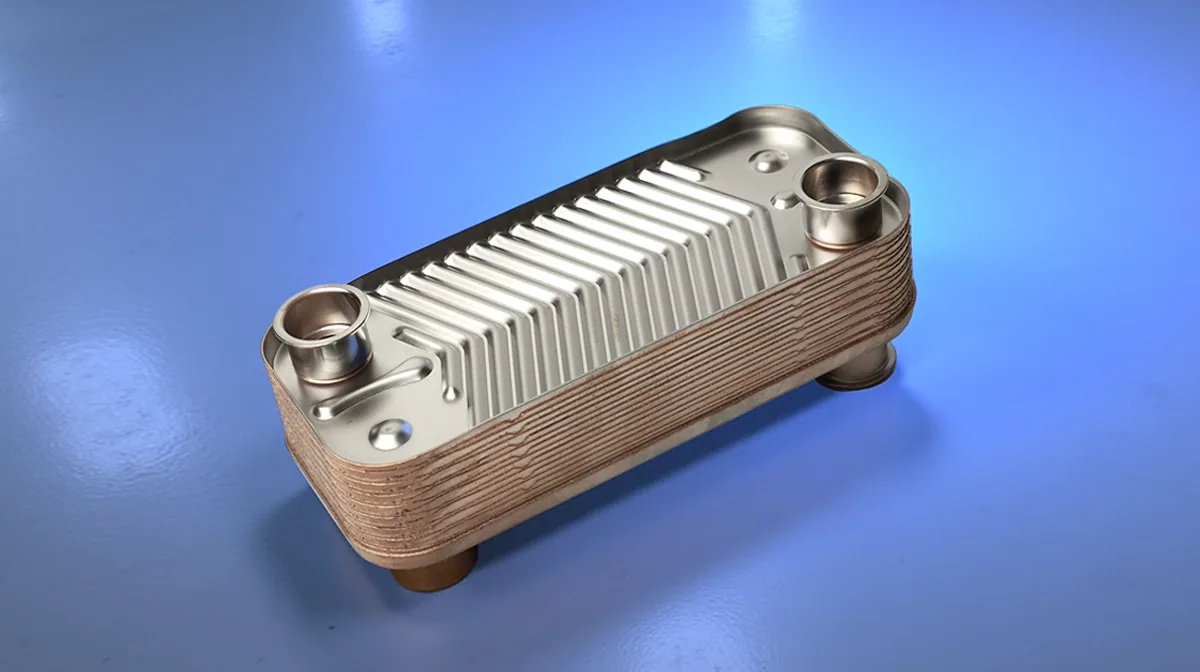

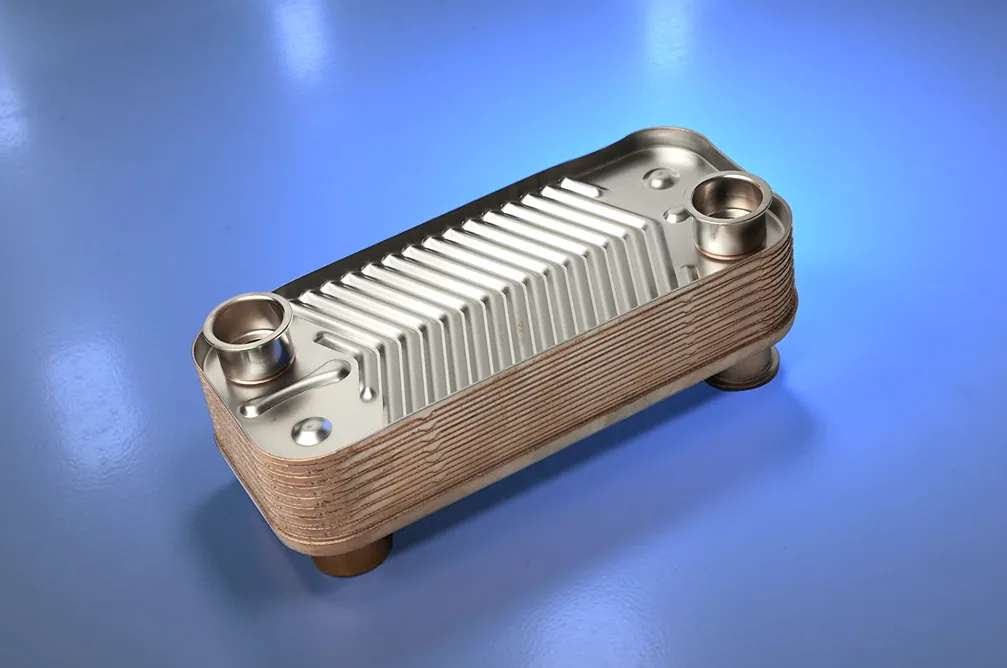

Теплообменник пластинчатый паяный SNB60 60/4 — подбор по режиму
Теплообменник пластинчатый паяный SNB60 60 4 подбирают не только по обозначению в заявке. Перед заменой нужно сопоставить число пластин, рабочие среды, температуры, расход, давление и тип присоединений; инженер за 30 минут проверит, подходит ли нужное исполнение, либо предложит близкий аппарат без подмены маркировки.
Подбор паяного по межцентрам пластины
Замерьте межцентровые расстояния на пластине — подберём подходящие паяные теплообменники.
Что означает обозначение SNB60 60/4
В записи модели важны сразу несколько частей. SNB60 указывает на серию или типоразмер, число 60 обычно используют для обозначения размера семейства либо количества пластин в конкретной конфигурации, а «4» может относиться к исполнению, схеме или присоединению.
Поэтому обозначение SNB60 60/4 полезно как отправная точка поиска, но не заменяет табличку аппарата. Сверьте надпись целиком, направление потоков и размеры. Если в запросе встречается «паяный теплообменник 60 пластин», это ещё не доказывает, что любой аппарат на 60 пластин станет заменой: у разных серий отличаются длина, ширина, толщина пластины и канальная схема.
Какие исполнения на 60 пластин есть в подборе
В каталожной выборке рядом с задачей SNB60 встречаются паяные модели с обозначением 60: KAORI E060, KAORI Z600 и Z601, Danfoss серии XB60, SWEP B60, а также Alfa Laval CB20-60H, CB60 и CB60-100H, CB60-100L, CB60-100M. Это разные товарные позиции, а не одна и та же модель под разными именами. Их можно сравнивать только после сверки рабочих характеристик и размеров.
| Что сверяем | Почему это важно для замены |
|---|---|
| Количество и геометрия пластин | Определяют поверхность, объём каналов и габарит пакета; одинаковое число не гарантирует одинаковую теплопередачу. |
| Присоединения | Диаметр, резьба или фланец и ориентация патрубков влияют на монтаж без переделки труб. |
| Среды и температуры | Показывают, совместимы ли пайка, материал пластин и уплотняющие зоны с рабочим контуром. |
| Расход и давление | По ним проверяют мощность, скорость потока и допустимый перепад давления. |
Когда подходит паяный аппарат на 60 пластин
Паяный пластинчатый теплообменник на 60 пластин рассматривают там, где нужна компактная передача тепла между двумя контурами и не планируется регулярная разборка пакета. Он может применяться для отопления, нагрева воды, вентиляционной установки, бассейна или технологического контура — назначение само по себе не определяет модель. Нагрузка и температурный график у каждого объекта свои.
Если требуется увеличить мощность существующего узла, одного добавления пластин недостаточно. Важны температура горячей и холодной сторон, минимальный температурный напор, фактический расход и допустимое сопротивление. При недостаточном расходе большой аппарат не даст ожидаемого нагрева, а чрезмерная скорость повысит потери давления и риск шума в трубопроводе.
В небольших котельных решающими бывают компактность и расположение патрубков. В контуре ГВС дополнительно учитывают расход разбора и стабильность температуры. Для бассейна или вентиляции нужно сообщить состав теплоносителя и сезонность нагрузки. Инженер сводит эти условия в расчёт, а не выбирает аппарат по одному числу в названии.
Как проверить замену SNB60
- Сфотографируйте шильд, маркировку на корпусе, патрубки и место установки.
- Запишите температуры входа и выхода на обеих сторонах, расход или мощность и рабочее давление.
- Измерьте длину, ширину, высоту, расстояние между патрубками и пространство для подключения.
- Уточните среду: вода, гликоль, подготовленная вода или другой теплоноситель.
- Сопоставьте данные с расчётом и только затем выберите готовую позицию или исполнение под заказ.
Размер 60 пластин не заменяет тепловой расчёт
Количество пластин влияет на площадь теплообмена, но результат задают и другие факторы. Одна модель с 60 пластинами может иметь иные каналы, толщину материала, пайку и проходное сечение, чем другая модель с тем же числом. Поэтому «аппарат на 60 пластин» — удобный фильтр для первичного подбора, а не готовая гарантия мощности.
Для расчёта понадобятся нагрузка в кВт или расход, температуры подачи и обратки, свойства обеих сред, давление, требуемый запас и допустимый перепад. Если параметр неизвестен, его можно восстановить по установленному насосу, показаниям приборов и фактической работе системы. Чем точнее исходные данные, тем меньше риск получить слишком маленький аппарат или ненужный запас.
Паяные модели, которые можно сравнить
В выборке есть несколько товарных семейств. У KAORI встречаются E060, Z600 и Z601; у Danfoss — паяный XB60; у SWEP — B60; у Alfa Laval — варианты CB60 и исполнения CB20-60H или CB60-100 с разными буквенными индексами. Эти названия помогают сузить поиск по знакомой серии, но не дают права назвать любую из них SNB60.
При сравнении попросите указать точное обозначение, число пластин, схему потоков, материал пластин и пайки, диаметр и положение патрубков. Для работающей системы особенно важен реальный перепад давления: аппарат с подходящей мощностью, но чрезмерным сопротивлением может перегрузить насос.
Монтаж и обслуживание паяного теплообменника
Перед монтажом оставьте место под ключ, соединения и демонтаж обвязки. Трубопровод не должен передавать на корпус вес арматуры или напряжение от перекоса. Направление потоков сверяют со схемой, а перед аппаратом предусматривают фильтр, если в системе возможны частицы и окалина. После заполнения воздух удаляют постепенно, без резкого гидравлического удара.
Паяный корпус нельзя открыть для механической чистки как разборный. При снижении производительности сначала проверяют фильтр, насос и воздух в контуре, затем выбирают совместимую химическую промывку.
Когда нужен другой типоразмер
Исполнение SNB60 60/4 может не подойти, если у действующего аппарата другие межцентровые расстояния, резьба или фланцы, если реальная нагрузка выросла или если рабочая среда требует другого материала. В таком случае сравнивают не только модели с числом 60, но и соседние типоразмеры. Иногда компактный вариант с меньшим числом пластин справляется при высоком температурном напоре, а иногда требуется большая поверхность из-за низких температур.
Для сильно загрязнённой воды или объекта с регулярной очисткой стоит обсудить разборное исполнение. Для компактного узла с чистым теплоносителем паяная конструкция удобнее. «Аналог» подтверждаем расчётом и размерной сверкой, а не похожим изображением.
Что передать инженеру для подбора
Напишите назначение аппарата, мощность или расход, температуры обеих сторон, давление, среду, диаметры подключения и доступный габарит. Для замены добавьте фото маркировки и вид сверху на патрубки. Если задача связана с отоплением, укажите площадь объекта только как справку — для расчёта важнее тепловая нагрузка и температурный график.
- для отопления — режим подачи и обратки, насос и требуемую мощность;
- для ГВС — температуру холодной воды, расход разбора и желаемую температуру;
- для бассейна — теплоноситель, материал чаши или контура и сезонную нагрузку;
- для вентиляции — расход воздуха, температуру притока и водяной режим калорифера;
- для технологической линии — состав среды, непрерывность работы и ограничения по давлению.
По этим данным инженер выполнит расчёт за 30 минут. Если готовое исполнение не совпадёт с требуемыми параметрами, изготовим и поставим решение под вашу задачу с согласованными материалами, размерами и подключениями.
Частые вопросы
Есть ли в каталоге точная модель SNB60 60/4?
Отдельной карточки с этой маркировкой в текущей выборке нет. Есть паяные позиции с обозначением 60 и близкими сериями; точную замену подтверждаем по фото, размерам и рабочему режиму.
Можно ли заменить SNB60 аппаратом с 60 пластинами?
Иногда да, но число пластин не является единственным критерием. Нужно сопоставить площадь, каналы, присоединения, температуры, расход и давление.
Чем отличаются B60, CB60 и XB60?
Это обозначения разных серий и производителей. Они не означают один и тот же аппарат; сравнение выполняется по паспорту и расчётным характеристикам.
Подойдёт ли паяный теплообменник для отопления?
Подойдёт, если его мощность, материалы, давление, патрубки и перепад соответствуют двум контурам системы. Для загрязнённой воды заранее оценивают фильтрацию и обслуживание.
Можно ли заказать исполнение под мои размеры?
Да, после получения режимов и габаритов подберём готовую позицию либо изготовим и поставим решение под согласованную задачу.
Расчёт и поставка
Подбор по SNB60 начинаем с фактов: маркировка, размеры, режим и причина замены. В наличии могут быть паяные аппараты разных производителей; срок отгрузки подтвердим за 30 минут после проверки конкретной позиции. Если серийное исполнение не подходит, согласуем изготовление под вашу схему. Гарантия по договору.
