Теплообменник на 30 пластин — подбор по режиму и назначению

Что означает исполнение на 30 пластин

Пластинчатый пакет создаёт чередующиеся каналы для горячей и холодной сред. Тридцать пластин дают больше поверхности и каналов, чем малые типоразмеры, но фактическая тепловая мощность зависит не от одной цифры. При одинаковом количестве пластин аппараты могут иметь разные размеры пластины, шаг каналов, схему ходов и площадь теплообмена. Поэтому теплообменник 30 пластин для горячего водоснабжения нельзя автоматически заменить моделью с таким же числом в обозначении.

В каталоге встречаются названия, где «30» является частью серии или индекса: например, Danfoss XB30, SWEP B30, KAORI E030 и K030, а также линейки Alfa Laval с индексом 30. Такой код полезен для первоначального поиска, но не заменяет заводскую спецификацию. Перед покупкой сопоставляем реальный пакет, назначение и режим, чтобы аппарат не оказался испарителем или конденсатором вместо водяного подогревателя.

Какие модели попадают в подборку

В выборке есть паяные пластинчатые теплообменники Danfoss серии XB30, SWEP B30, KAORI E030 и K030, а также разные исполнения Alfa Laval CB110-30, CB60-30 и CB30. У этих обозначений различаются рабочие среды и назначение: рядом с вариантами для отопления и ГВС в каталоге могут встречаться холодильные позиции, испарители, конденсаторы и подогреватели. Именно поэтому инженерная проверка нужна даже тогда, когда артикул визуально похож на искомый.

Где применяют 30 пластин

Аппарат такого класса используют в небольших и средних узлах нагрева воды, отопительных контурах, бассейновых системах, вентиляции и технологических установках. Он подходит для передачи тепла от котлового или сетевого контура к вторичной воде, если расчётная нагрузка укладывается в возможности конкретной модели. В компактной котельной паяная конструкция удобна малой монтажной длиной и небольшим объёмом теплоносителя.

• нагрев воды для бытового или производственного ГВС;
• разделение котлового и отопительного контуров;
• нагрев воды в бассейне через промежуточный контур;
• передача тепла в вентиляционной или технологической установке.

Как выбрать теплообменник на 30 пластин

Начните с тепловой нагрузки, а не с габарита. Нужны температура на входе и выходе с каждой стороны, расход либо доступная мощность насоса, давление и допустимый перепад. Если известна только мощность котла, этого недостаточно: котёл может обслуживать несколько ветвей, а через аппарат проходит только часть общего потока.

После расчёта сравнивают не только мощность, но и запас по температуре, скорость в каналах, потери давления и возможность обслуживания. Вода с механическими примесями требует фильтра перед аппаратом. При жёсткой воде учитывают риск отложений и возможность химической промывки совместимым составом. Если аппарат будет работать сезонно или с частыми пусками, это тоже влияет на выбор пайки и режим управления.

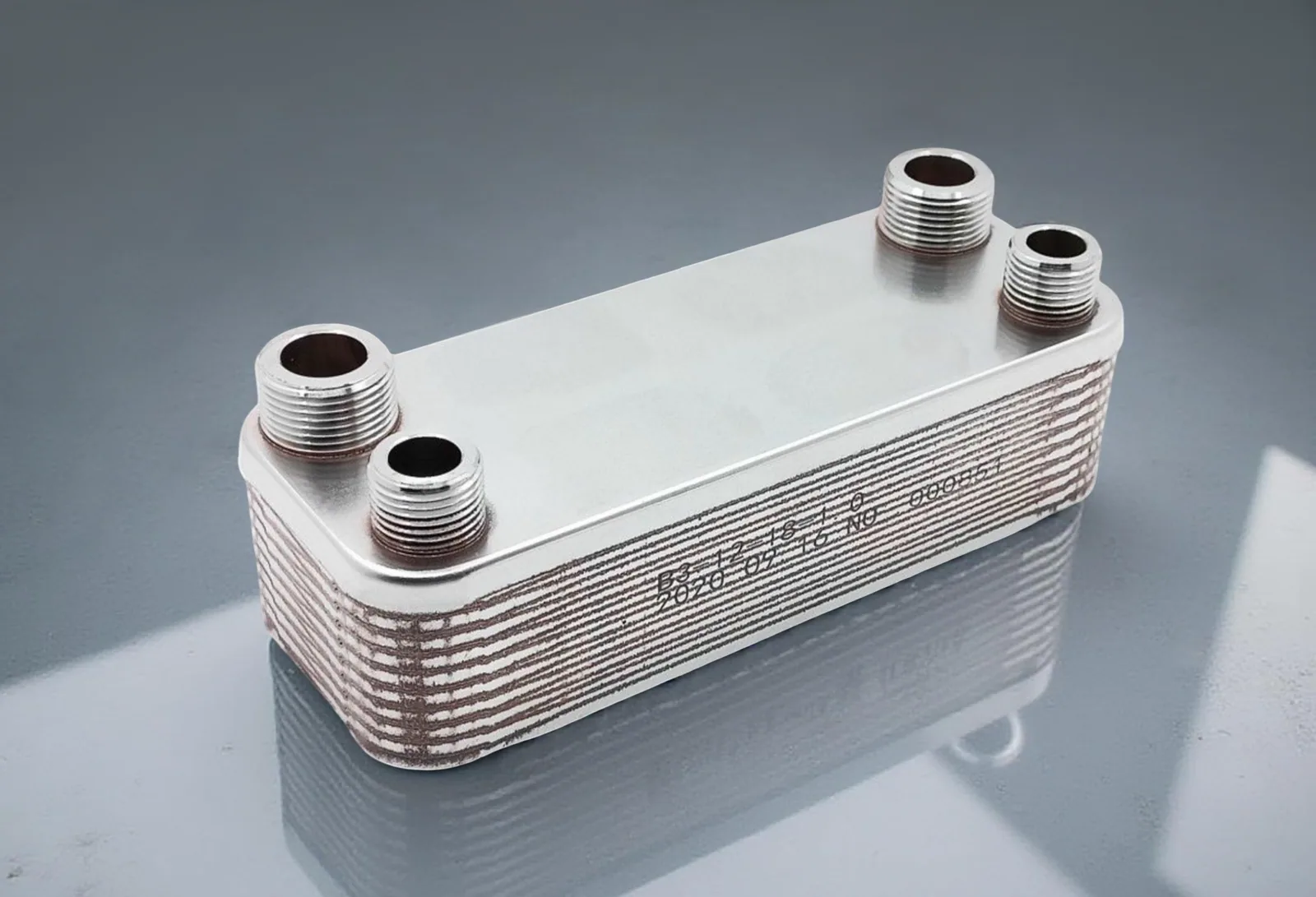

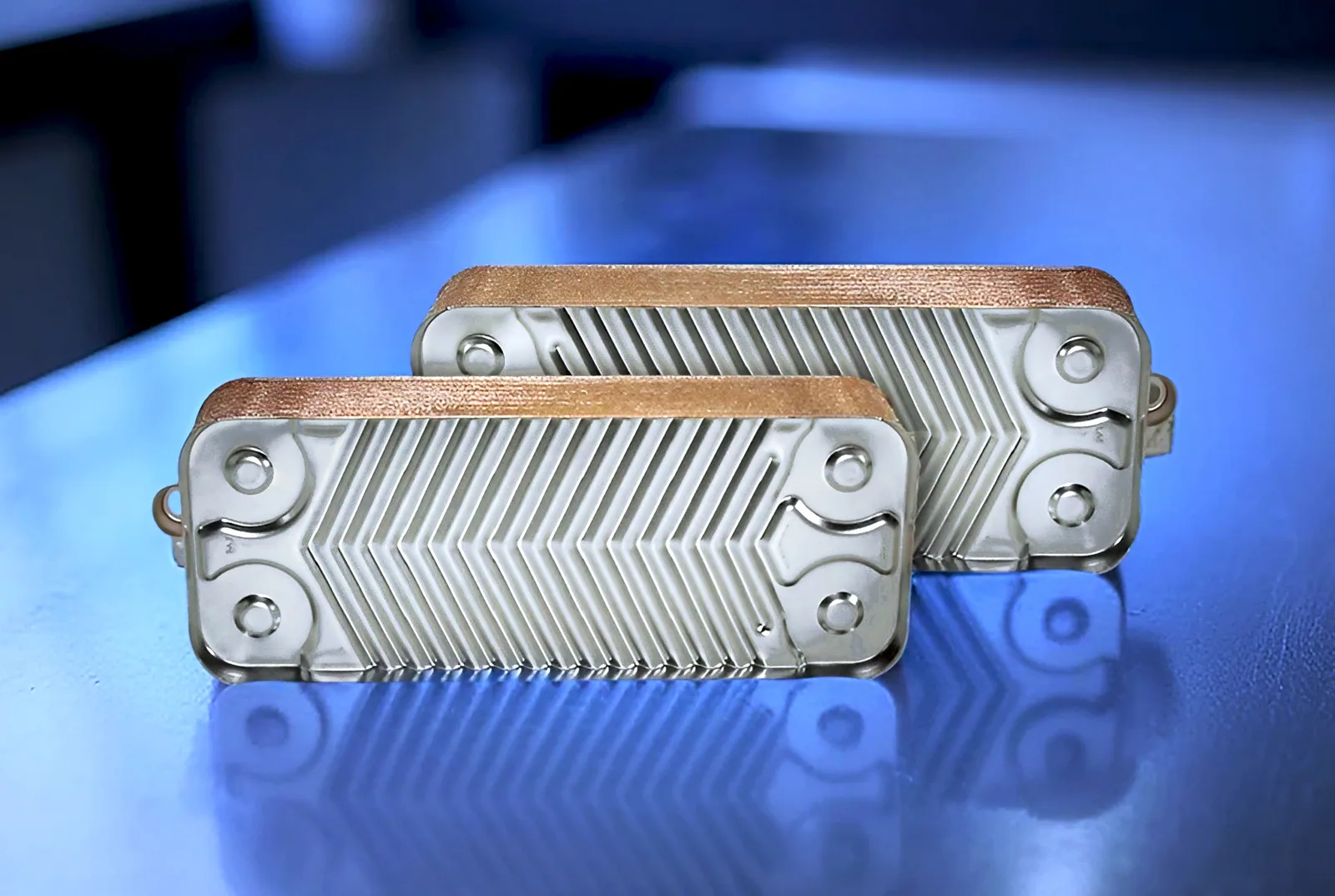

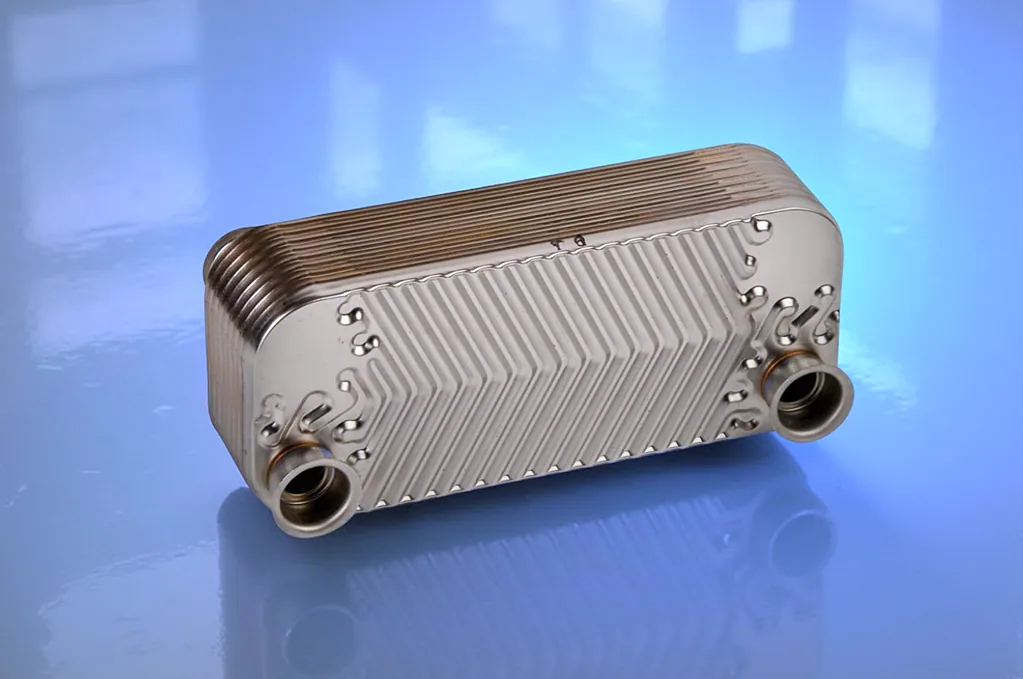

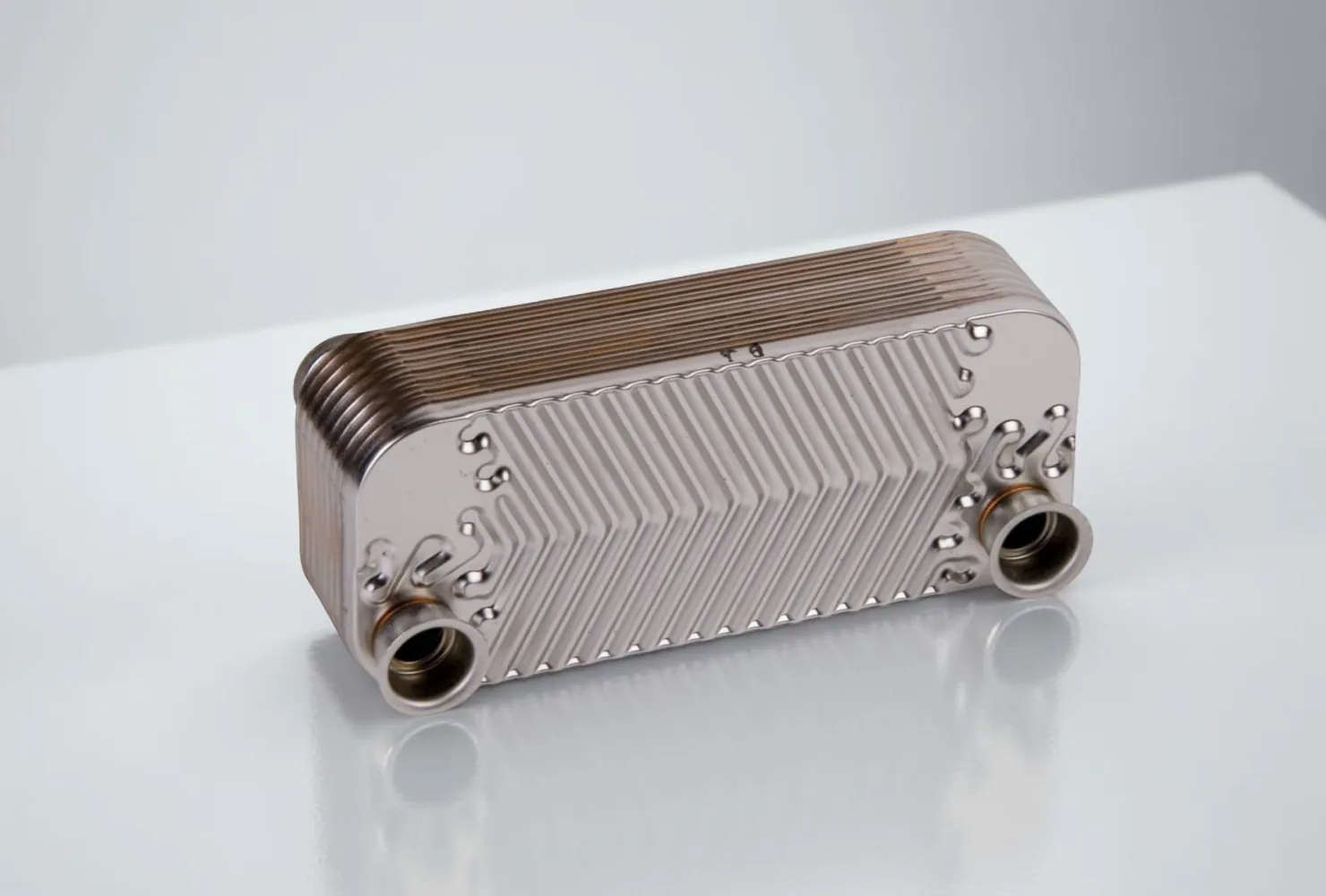

Паяный или разборный аппарат

Паяное исполнение обычно выбирают, когда важны компактность, невысокий внутренний объём и простая установка в готовом узле. Оно хорошо подходит для чистых теплоносителей и стабильной системы, где загрязнение каналов невелико. Варианты с 30 пластинами могут отличаться присоединениями, толщиной пластин, материалом пайки и допустимым давлением, поэтому сравнивать только длину корпуса неправильно.

Разборный аппарат удобнее там, где возможен регулярный осмотр, промывка или замена уплотнений. Он занимает больше места и требует пространства для раскрытия пакета, зато позволяет обслуживать каналы механически. Для замены паяного теплообменника на разборный нужно пересчитать поверхность, проверить опоры, патрубки и место монтажа. Обратная замена также не делается по числу пластин: меняются габариты, объём и сопротивление.

Подключение и монтаж

Перед установкой определяют направление потоков и положение патрубков по схеме выбранной модели. Нельзя передавать на корпус вес длинных труб, насоса или арматуры: для трубопровода нужны отдельные опоры. Оставьте доступ к соединениям, фильтру и дренажу, а рядом с аппаратом предусмотрите место для демонтажа и промывки. Даже компактный теплообменник на 30 пластин должен быть защищён от вибраций и чрезмерного усилия при затяжке.

Замена существующего теплообменника

Для замены сфотографируйте шильд, корпус и подключения, запишите температуры и перепад давления в рабочем режиме. Номер модели может содержать «30», но это не всегда означает тридцать реальных пластин: у разных производителей обозначения устроены по-разному. Полезно указать причину замены — течь, падение мощности, рост сопротивления, коррозию или отсутствие нужных деталей.

Что учесть для ГВС и отопления

Горячее водоснабжение

В контуре ГВС фиксируют температуру холодной воды, желаемую температуру после нагрева и пиковый расход. При нескольких точках разбора важна динамика нагрузки, а не только среднее потребление. Перед аппаратом ставят фильтрацию, а автоматикой ограничивают температуру, чтобы узел работал устойчиво при закрытии части кранов. Для жёсткой воды заранее обсуждают профилактику и допустимую периодичность промывки.

Отопление

Для отопительного контура передают температурный график, нагрузку ветви, расход и давление насоса. В тёплом полу, радиаторах и вентиляционном калорифере могут быть разные режимы, поэтому общий ярлык «для отопления» не заменяет расчёт. При разделении котлового и вторичного контура проверяют, чтобы сопротивление аппарата не ухудшало циркуляцию по дальнейшим веткам.

Ошибки при выборе по числу пластин

1. Считают, что 30 пластин всегда дают одну и ту же мощность у всех производителей.
2. Выбирают модель по индексу 30, не выясняя, относится ли он к серии, размеру или количеству пластин.
3. Сверяют только резьбу или диаметр патрубка и забывают про температуры, расходы и давление.
4. Ставят аппарат без фильтра, хотя в системе есть окалина, песок или продукты коррозии.
5. Не оставляют место для демонтажа, промывки и контроля приборов.

Эти ошибки исправляются коротким опросом и расчётом. Передайте исходные данные через чат, а если информации мало — приложите фото действующего узла и доступные показания приборов. Инженер за 30 минут определит, достаточно ли исполнения на 30 пластин, и предложит подходящий вариант либо изготовим и поставим решение под согласованную задачу.

Расчёт перед покупкой

Отправьте название или фото нужной модели, назначение, температуры двух контуров, расходы, давление и диаметры подключения. Мы сверим, действительно ли выбранный теплообменник соответствует исполнению на 30 пластин, покажем подходящие позиции разных производителей и предупредим о возможных ограничениях по монтажу. Расчёт инженером выполняется за 30 минут; при нестандартной задаче изготовим и поставим решение под согласованные параметры. В наличии — срок отгрузки подтвердим за 30 минут, гарантия по договору.
