Теплообменник на 12 пластин — подобрать под режим системы
Теплообменник на 12 пластин — компактный вариант для узла, где важны ограниченное место и умеренная тепловая нагрузка. Само число пластин не является готовой характеристикой мощности: для выбора нужны среды, температуры, расходы, давление и допустимый перепад. Инженер сопоставит эти данные с площадью теплообмена и проверит, подходит ли исполнение для новой установки или замены.
Подбор паяного по межцентрам пластины
Замерьте межцентровые расстояния на пластине — подберём подходящие паяные теплообменники.
Что означает исполнение на 12 пластин
Пакет из двенадцати пластин образует каналы, по которым движутся две среды. Чем больше поверхность и эффективнее схема потоков, тем больше тепла можно передать при одинаковом размере аппарата, но прямой формулы «12 пластин = определённая мощность» нет. Площадь одной пластины, расстояние между каналами, рельеф, число ходов и температурный напор заметно меняют результат.
Поэтому теплообменник 12 пластин может использоваться в разных задачах: для отделения отопительного контура, нагрева воды, бассейнового оборудования, вентиляционной установки или небольшого технологического процесса. Для одного объекта запас площади окажется достаточным, а для другого потребуется более крупный пакет. Окончательное решение принимают после теплотехнического расчёта, а не по одному числу в названии.
Где применяют компактный пакет
| Задача | Что проверяют перед выбором | Что важно при монтаже |
|---|---|---|
| Отопление | Нагрузку ветви, температурный график, расход и качество теплоносителя. | Потери давления, диаметр труб и место для фильтра. |
| ГВС | Температуру холодной воды, расход разбора и требуемую температуру на выходе. | Защиту от накипи, регулирование и санитарный режим. |
| Бассейн | Среду со стороны бассейна, химический состав, температуру и расход. | Материалы пластин и уплотнений, устойчивость к реагентам. |
| Вентиляция или процесс | Непрерывность нагрузки, рабочие среды и допустимые ограничения по давлению. | Доступ к соединениям и возможность остановки оборудования. |
Как число пластин связано с мощностью
Тепловая мощность зависит от расхода и разницы температур: при одинаковом пакете увеличение расхода не всегда даёт пропорциональный результат, потому что растёт гидравлическое сопротивление. Наоборот, при большом температурном напоре компактный аппарат может справиться с задачей, для которой при низких температурах понадобится больше поверхности. В расчёте учитывают коэффициент теплопередачи, загрязнение и фактические режимы обеих сторон.
Для ориентира специалисту нужны четыре значения: тепловая нагрузка, температуры входа и выхода, расходы либо доступные параметры насосов. Если нагрузка неизвестна, её восстанавливают по мощности котла, теплопотреблению здания, расходу ГВС или данным действующей установки. Такая проверка помогает понять, действительно ли подойдёт аппарат на 12 пластин и какой запас нужен при пиковом режиме.
Паяный или разборный вариант

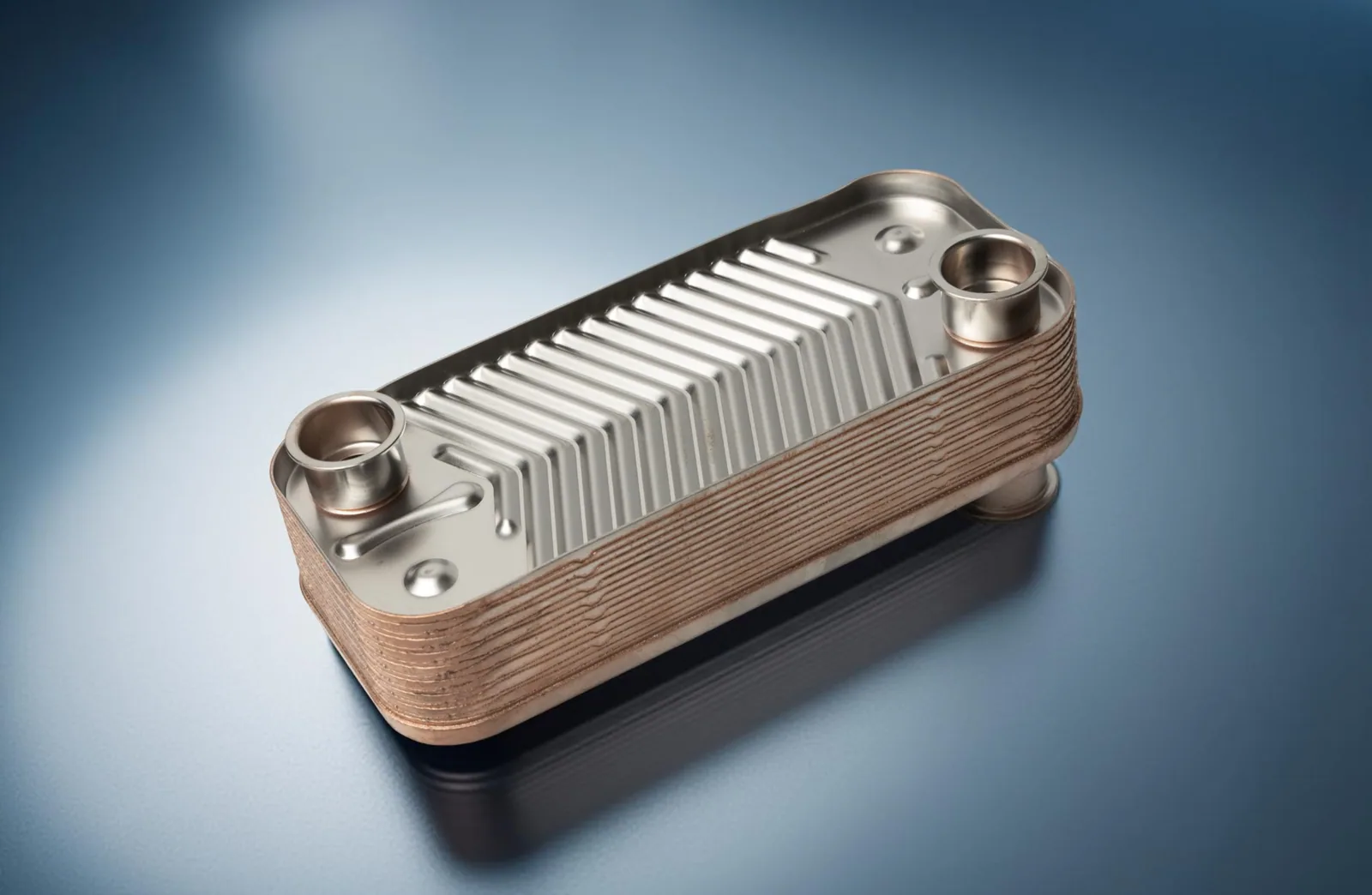

Паяное исполнение выбирают, когда приоритетом являются компактность, небольшой вес и отсутствие рамных деталей. Оно подходит для чистых сред и узлов, где нет необходимости регулярно раскрывать пакет. При подозрении на загрязнение заранее проверяют возможность химической промывки и совместимость реагента с материалами.
Разборный пластинчатый теплообменник удобнее для обслуживания: пакет можно раскрыть, осмотреть пластины, заменить уплотнения и изменить конфигурацию. При одинаковом числе пластин его габариты и присоединения могут отличаться от паяной модели. Для отопления с подготовленной водой подойдут оба подхода, но при выборе учитывают доступность сервиса, качество теплоносителя и цену простоя.
Какие модели попадают в подбор
В каталожной витрине собраны позиции, в названии которых встречается обозначение 12: например, пластинчатый теплообменник КС 12,1, паяные модели SWEP AB12 и SWEP B12, Ридан XB12, Alfa Laval CB20-12H, BOWA B3-12, Secespol LA12, а также разборные Stokvis GC12 и GX12. Это разные изделия, а цифра в артикуле не всегда означает именно количество пластин.
Поэтому карточку товара используют как исходную точку, а не как замену расчёту. Перед заказом сверяют паспортную площадь, фактическое число пластин, рабочее давление, тип уплотнений, материал, патрубки и направление потоков. Такой подход позволяет не принять обозначение серии или модели за подтверждение требуемой конфигурации. Витрина разнообразна по производителям, но совместимость каждой позиции проверяется отдельно.
Что сообщить для точного подбора
- Назначение узла: отопление, ГВС, вентиляция, бассейн или технологический процесс.
- Среду с каждой стороны, её температуру, состав и наличие гликоля или реагентов.
- Температуры входа и выхода, требуемую нагрузку и расход по каждому контуру.
- Рабочее и расчётное давление, допустимый перепад и особенности насоса.
- Диаметры и тип резьбовых, фланцевых либо иных присоединений, направление патрубков.
- Габариты места, ориентацию аппарата и расстояние для осмотра или промывки.
- Для замены — фото шильда, пакета, патрубков, рамы и причину снятия старого аппарата.
Если части сведений нет, достаточно начать с фотографии и назначения. Инженер обозначит, какие параметры критичны именно для этой схемы, а какие можно уточнить по месту. Расчёт за 30 минут возможен, когда исходные данные читаются и не противоречат друг другу.
Замена аппарата с 12 пластинами
При замене нельзя ориентироваться только на количество пластин и внешнее сходство. У старого аппарата может быть другая площадь одной пластины, иной рельеф каналов, число ходов или материал уплотнений. Даже совпадающие диаметры патрубков не гарантируют прежнюю мощность: важны температуры, расходы и фактический перепад давления.
Сначала фиксируют маркировку и размеры, затем сопоставляют рабочие режимы с новым исполнением. Если прежняя модель снята с поставки, подбирают аналог с близкими теплотехническими характеристиками и подходящим монтажным размером. При необходимости изготовим и поставим решение под согласованные параметры, не выдавая чужой шильд за собственную марку.
Ошибки при выборе компактного аппарата
- принимают «12» в артикуле за подтверждённое число пластин;
- считают мощность только по площади отапливаемого здания или мощности котла;
- не сообщают расход, из-за чего невозможно оценить скорость потока и сопротивление;
- сравнивают модели по диаметру патрубков, не проверяя давление и температуру;
- не оставляют доступ для фильтра, промывки, разборки или замены уплотнений;
- забывают учесть гликоль, жёсткую воду, реагенты и механические примеси.
Такой выбор приводит к недогреву, шуму насоса или переделке обвязки. Пришлите схему и ограничения по месту: инженер проверит теплопередачу и устанавливаемость.
Подключение и запуск
Перед монтажом сверяют направление движения сред с расчётной схемой, очищают трубопровод и устанавливают фильтр там, где он защищает каналы аппарата. Теплообменник не должен принимать на себя вес труб и арматуры. Для разборного исполнения оставляют пространство, достаточное для снятия прижимной плиты и извлечения пакета.
Контуры развоздушивают и запускают постепенно, без резкого перепада температур. Проверяют герметичность, температуры, давление до и после аппарата и расход. Затем настраивают автоматику и сверяют результат с расчётом.
Обслуживание и срок работы
Очистку планируют по росту перепада давления и снижению теплопередачи. Исправный фильтр защищает каналы, а при жёсткой воде состав для промывки согласуют с материалами. Разборный аппарат обслуживают после сброса давления, паяный промывают химически по регламенту производителя.
Частые вопросы
Достаточно ли двенадцати пластин для отопления дома?
Не обязательно. Достаточность определяется нагрузкой, температурами, расходами, площадью одной пластины и допустимым сопротивлением. Площадь здания сама по себе не заменяет расчёт.
Что значит цифра 12 в названии модели?
Это может быть число пластин, серия, типоразмер или часть артикула. Фактическую конфигурацию проверяют по карточке, паспорту и техническому расчёту.
Какой вариант лучше — паяный или разборный?
Паяный обычно компактнее, а разборный удобнее для раскрытия и замены уплотнений. Решение зависит от чистоты среды, места, обслуживания и требований к простою.
Можно ли заменить аппарат другой маркой?
Да, если совпадают теплотехнические и монтажные условия. Сверяют площадь, давления, материалы, присоединения, габариты и режимы, а не только число пластин.
Сколько времени занимает расчёт?
Инженер может выполнить расчёт за 30 минут после получения понятных исходных данных. Срок отгрузки подтверждаем после согласования исполнения и наличия.
Расчёт и поставка
Для подбора отправьте назначение аппарата, режимы обеих сторон, доступные размеры и фото действующего узла. Мы проверим подходящие позиции, предложим исполнение с нужной площадью и сообщим ограничения по монтажу. В наличии — срок отгрузки подтвердим за 30 минут; при отсутствии подходящей стандартной позиции изготовим и поставим решение под вашу задачу. Гарантия по договору.
