Пластинчатые разборные теплообменники EuroHeat
Разборные теплообменники EuroHeat
EuroHeat — линейка разборных пластинчатых теплообменников, представленная сериями CBL, TR, S и J. Аппарат собран из гофрированных пластин, стянутых между рамой и прижимной плитой; прокладки формируют два независимых канала, по которым встречно движутся горячая и холодная среды. В разделе 15 позиций — от компактного CBL 30 до производительных S300 и J250, цены от 56154 до 87827 ₽.

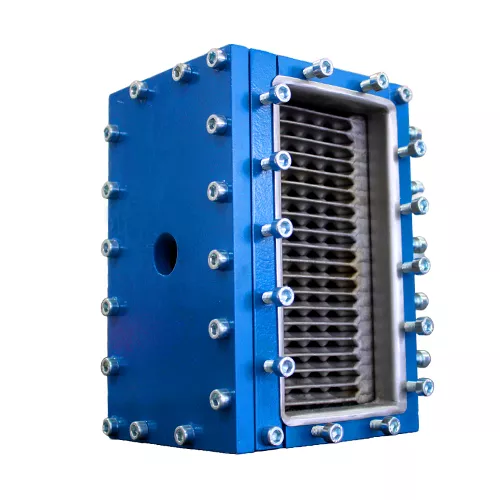

Серии отличаются профилем пластины и типоразмером: CBL 30/40/50/75 — аппараты для ГВС и отопления небольших и средних объектов, TR100 и S200/S300 закрывают более высокие нагрузки, J250 — крупные тепловые потоки. Число в обозначении растёт вместе с площадью пластины и предельной мощностью, поэтому выбор серии — это первый шаг после теплового расчёта.
Разборная конструкция даёт ремонтопригодность: пакет раскрывается для промывки и замены прокладок, а мощность корректируется числом пластин. Применяют EuroHeat в тепловых пунктах, котельных, системах холодоснабжения и на технологических линиях, где нужно разделить контуры и эффективно передать тепло при компактных габаритах.
- Тепловая мощность: от нескольких десятков кВт у CBL 30 до сотен кВт и выше у S300 и J250.
- Температура среды: обычно до 130–150 °C в зависимости от материала прокладок.
- Рабочее давление: как правило до 16–25 бар.
- Материал пластин: нержавеющая сталь AISI 304 или 316.
- Прокладки: EPDM для воды, NBR для масел и нефтепродуктов.
- Присоединения: резьбовые на младших сериях, фланцевые на старших.
Какую серию EuroHeat выбрать?
Выбор серии определяет тепловой расчёт, а не привычка. Для ГВС и отопления небольшого здания достаточно CBL 30–50, для нагрузок покрупнее берут TR100 или S200, для мощных контуров — S300 и J250. Внутри серии итоговую мощность донабирают числом пластин.
Можно ли увеличить мощность уже купленного аппарата?
Да, если исходно выбрана рама с запасом. В разборный пакет добавляют пластины в пределах вместимости корпуса — это дешевле замены всего аппарата. Поэтому при проектировании часто закладывают раму на 10–20 % больше расчётного числа пластин.
