Уплотнение Alfa Laval TS35P EPDM — подбор по профилю и исполнению
Уплотнение Alfa Laval TS35P EPDM подбирают не только по названию рамы. Для замены важно сопоставить маркировку TS35-P, вариант канала и расположение отверстий, размеры пластины, способ фиксации и рабочую среду. В каталоге есть четыре уплотнения Alfa Laval TS35-P с вариантами F, а также совместимые по размерному семейству T35 и TL35; инженер поможет отделить подходящий профиль от внешне похожего.
| Что сверяем | Зачем это нужно |
|---|---|
| TS35-PFD, PFG, PFM или PFS | Буквенный индекс влияет на рисунок каналов и посадку в пластину. |
| Материал EPDM | Совместимость с водой, температурой и составом теплоносителя. |
| Пластина и направление каналов | Одинаковый размер рамы не гарантирует одинаковую геометрию. |
| Фото старого элемента и шильда | Помогает не перепутать серию при стёртой маркировке. |
Подбор пластин и уплотнений по межцентрам
Замерьте межцентровые расстояния пластины — найдём, какие пластины и уплотнения подойдут на замену.
Какое уплотнение нужно для TS35-P
Обозначение TS35-P указывает на серию пластинчатого теплообменника, но само по себе не описывает весь контур уплотнения. В выборке для этой модели встречаются позиции TS35-PFD, TS35-PFG, TS35-PFM и TS35-PFS. Индекс исполнения нужно сверить с профилем и схемой каналов.
Почему материал EPDM важен для замены
EPDM часто выбирают для водяных систем, потому что материал рассчитан на распространённые условия отопления и водоснабжения. Однако совместимость определяется всей рабочей картиной: температурой подачи и обратки, давлением, составом жидкости, наличием присадок, режимом работы и частотой остановок. Нельзя переносить допустимость с одного узла на другой только по названию полимера.
Перед заказом сообщите, что проходит через аппарат: вода, подготовленная вода, раствор с присадкой или другая жидкость. Если в контуре есть гликоль, химические добавки либо регулярная промывка, это нужно указать отдельно. Инженер сопоставит среду с материалом и предложит вариант, который не придётся менять после первого запуска. Точный рабочий диапазон подтверждаем по документации конкретного исполнения.
Чем отличаются варианты TS35-PFD, PFG, PFM и PFS
Уплотнения с индексами PFD, PFG, PFM и PFS нельзя считать взаимозаменяемыми по одному совпадению TS35-P. Для пластинчатого аппарата критичны схема потоков, тип пластины и порядок её установки в пакете. Даже если наружный контур выглядит одинаково, внутренние перемычки могут направлять среду иначе.
- PFD — обозначение, которое нужно подтвердить по старому элементу и комплекту пластин;
- PFG — отдельное исполнение той же серии, не подмена соседнего индекса;
- PFM — вариант, для которого проверяют совпадение рисунка каналов и посадочных участков;
- PFS — ещё одна позиция TS35-P, которую сопоставляют с фактической пластиной.
Эта расшифровка не заменяет каталог производителя: индексы используются как ориентир для поиска, а окончательное решение принимается после сверки геометрии. Если на резине читается только TS35, не выбирайте первый вариант из списка — отправьте крупное фото маркировки и пазов.
Совместимость с пластиной теплообменника

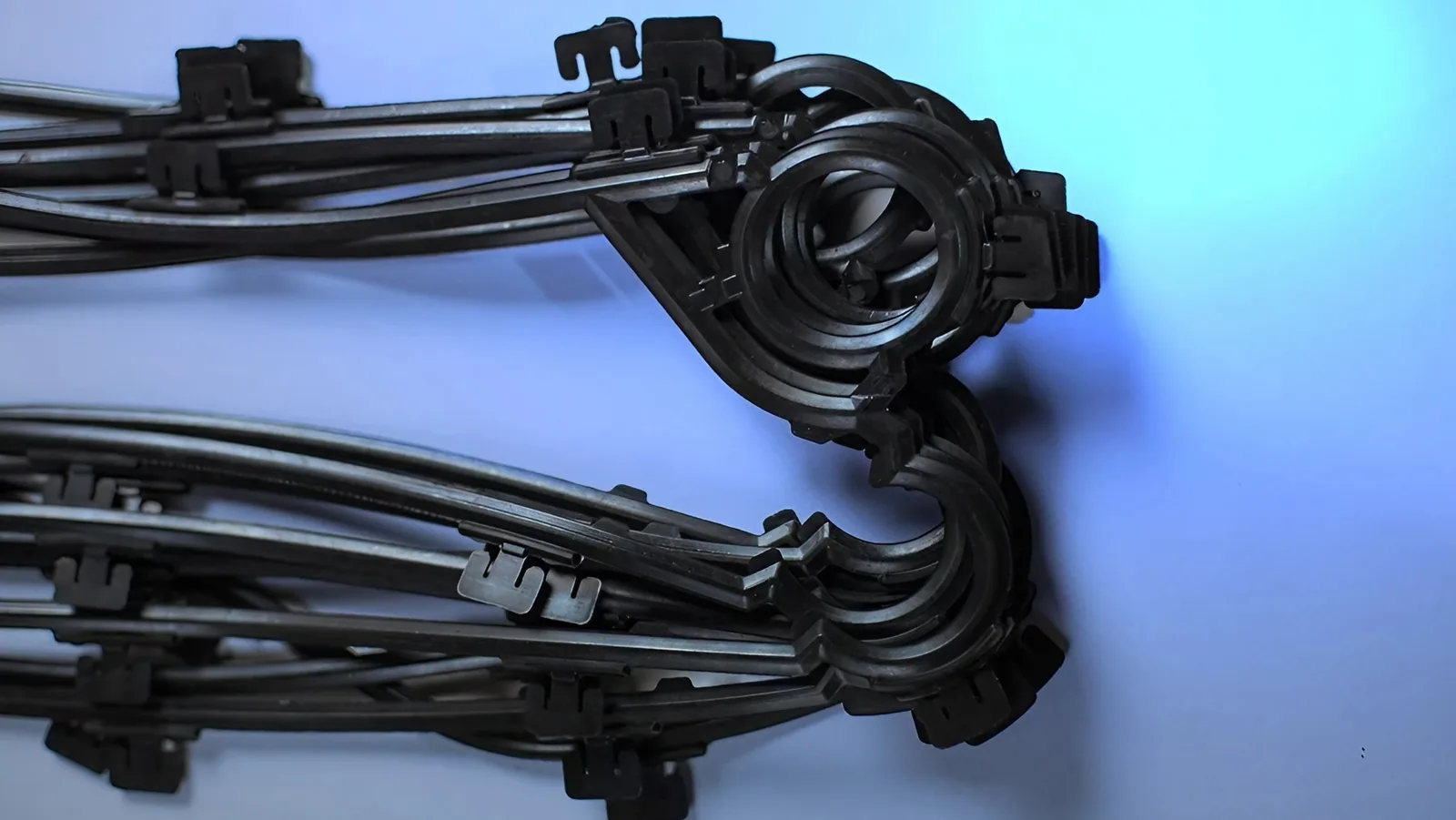

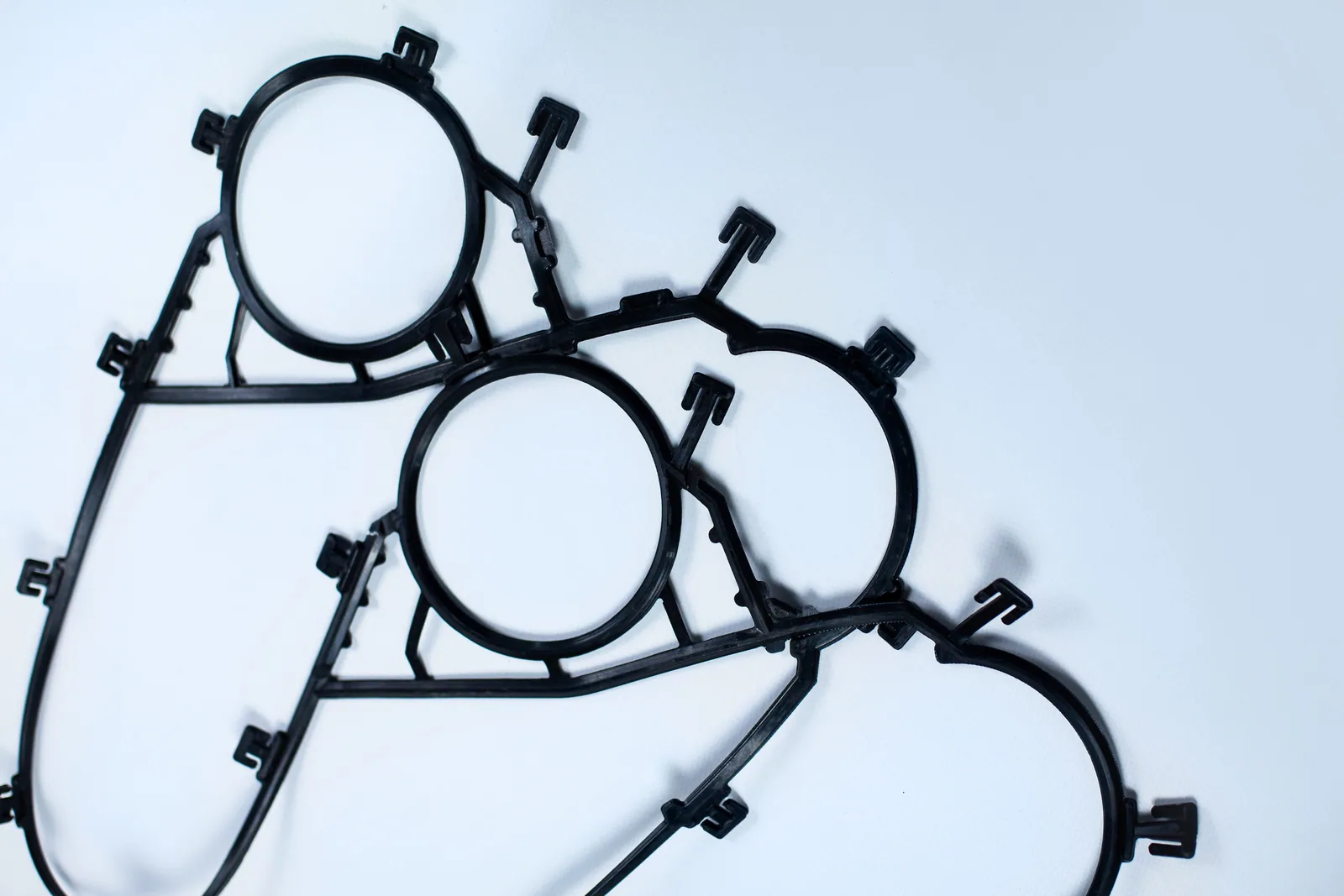

Уплотнение работает вместе с пластиной, а не отдельно от неё. Сначала проверяют длину и ширину контура, положение отверстий, форму перемычек, наличие клеевой или клипсовой фиксации и состояние канавки. Затем смотрят, не растянута ли резина и не изменились ли её участки после перегрева. Для точного сопоставления пригодны чистая пластина, выкройка старого уплотнения или фотография с линейкой.
Для заявки указывают число пластин, схему каналов и причину ремонта, чтобы не перепутать направление потоков при сборке.
Когда меняют одно уплотнение, а когда комплект
Одну деталь меняют, если дефект локальный, остальные элементы эластичны, не имеют трещин и не потеряли форму. Такой сценарий встречается при повреждении во время разборки, случайном порезе или нарушении посадки одного контура. Перед установкой проверяют весь пакет: затвердевшая или волнистая резина рядом с новой прокладкой может стать причиной повторной течи.
Комплект разумнее рассматривать при массовом старении, длительной работе на повышенной температуре, следах химического воздействия и неоднократной перетяжке рамы. Учитывают и доступность остановки оборудования: повторная разборка обходится дороже, чем заранее согласованный набор. В заявке можно указать «одно уплотнение» или «комплект на TS35-P» — инженер уточнит фактический объём по фото и ведомости.
Что проверить перед заказом
- Снимите шильд теплообменника и отдельный снимок маркировки на старой прокладке.
- Укажите вариант TS35-PFD, TS35-PFG, TS35-PFM или TS35-PFS, если он читается полностью.
- Сфотографируйте пластину целиком и крупно покажите углы, перемычки и места фиксации.
- Сообщите среду, рабочие температуры, давление и причину замены.
- Уточните, нужна одна позиция, запасной элемент или полный комплект пакета.
Если маркировка не сохранилась, добавьте размеры пластины и расстояние между характерными участками. По одному внешнему диаметру выбирать рискованно: у близких исполнений совпадает часть контура, но различается внутренняя разводка.
Монтаж нового элемента без повторной течи
Перед монтажом удаляют остатки старого материала, загрязнение и коррозионные отложения из канавки. Поверхность очищают способом, который не повреждает металл; острые инструменты и чрезмерное растяжение могут создать скрытый надрез. Уплотнение укладывают без перекручивания, провисания и выхода из посадочного паза. Клеевые составы используют только при наличии подходящей технологии для конкретного исполнения.
Пакет пластин стягивают равномерно, по диагонали и до согласованного размера сжатия. Перетяжка деформирует пластины и прокладку, а недостаточное усилие оставляет путь для течи. После заполнения систему развоздушивают, давление повышают постепенно и осматривают сухие участки рамы. Если появляется влага между контурами, аппарат останавливают и выясняют причину, не пытаясь компенсировать её дальнейшей затяжкой.
Как отличить неисправность прокладки от проблемы аппарата
Течь по внешнему краю часто связана с посадкой, неравномерным сжатием, старением материала или повреждением поверхности пластины. Влага в дренажной зоне может указывать на нарушение герметичности между каналами. Падение теплопередачи без наружной течи иногда вызвано загрязнением каналов, воздухом, недостаточным расходом или неверной схемой подключения, а не новым уплотнением.
При диагностике фиксируют место течи, режим и время её появления, а также температуры и давление. Если теплообменник вскрыт, проверяют плоскость пластин и соседние уплотнения.
Позиции семейства 35 в каталоге
В каталоге собраны уплотнения Alfa Laval T35-PFD, T35-PFG, T35-PFL, T35-PFM и T35-PFS, варианты TS35-PFD, TS35-PFG, TS35-PFM и TS35-PFS, а также исполнения TL35-BFD, TL35-BFG, TL35-BFM и TL35-BFS. Это не список взаимозаменяемых деталей: он показывает, почему при близком обозначении нужно уточнять серию и профиль. Для страницы TS35-P в первую очередь рассматриваем четыре позиции TS35-P, а соседние обозначения используем только как ориентир при расшифровке шильда.
Если нужного индекса нет на фотографии, не подменяем его соседним артикулом. После проверки подтвердим наличие, срок отгрузки и возможность изготовления. Для нестандартного исполнения изготовим и поставим решение под вашу задачу, с гарантией по договору.
Вопросы по уплотнению Alfa Laval TS35-P
Подходит ли любое EPDM-уплотнение для TS35-P?
Нет. Помимо материала должны совпасть профиль, размеры, схема каналов и способ фиксации. Проверим обозначение пластины и фото старого элемента.
Чем TS35-P отличается от T35-P?
Это разные обозначения серии, поэтому замена между ними не считается автоматической. Сравниваем шильд, геометрию и конкретный индекс исполнения.
Можно ли заказать только одну прокладку?
Да, если нужна локальная замена и остальные элементы сохранили форму и эластичность. По состоянию пакета инженер подскажет, не выгоднее ли комплект.
Что отправить для подбора без маркировки?
Нужны фото пластины и уплотнения, размеры, схема патрубков, среда, температуры и давление. Расчёт и проверку исходных данных инженер выполняет за 30 минут.
Можно ли изготовить замену под фактический элемент?
Изготовим и поставим решение под вашу задачу после согласования профиля, материала, размеров и условий работы.
Заказ
Напишите, где установлен теплообменник, какой индекс указан на шильде, что протекает по контурам и сколько элементов требуется. Приложите фотографии с разных сторон, особенно углов и посадочных участков. Инженер сопоставит запрос с позициями TS35-PFD, TS35-PFG, TS35-PFM и TS35-PFS, проверит EPDM по рабочей среде и сообщит, какие данные ещё нужны. Расчёт выполняем за 30 минут; детали подбираем по параметрам, а не по похожей картинке.
