Уплотнения для теплообменников Astera — подбор по образцу и модели

Что нужно уточнить до заказа

Уплотнение отвечает сразу за герметичность, разделение сред и правильное направление потока. Даже у аппаратов одного внешнего размера контур может отличаться: важны форма канавки, расположение отверстий, исполнение по проходам и толщина профиля. Поэтому для запроса подготовьте марку Astera, обозначение модели, количество пластин и фотографию детали с лицевой стороны.

• снимок таблички теплообменника целиком и крупно;
• размеры снятого уплотнения: длина, ширина, перемычки и отверстия;
• рабочие среды и их температура;
• признак старения: трещины, разбухание, выдавливание или течь.

Как распознать уплотнение Astera

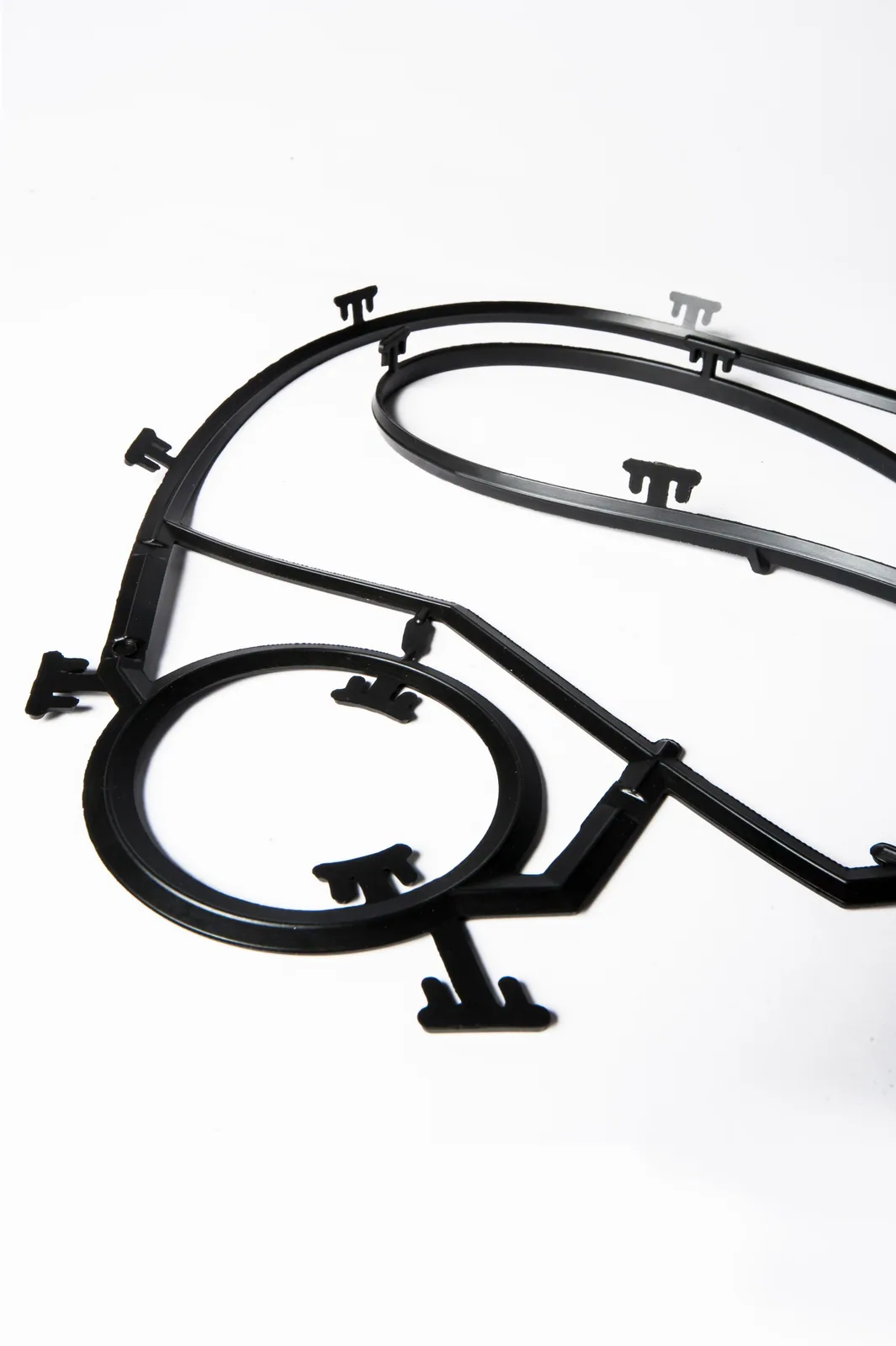

Маркировка на самой резине часто стирается, а похожий контур может применяться в нескольких сериях. Надёжнее снять деталь без растяжения и положить её на ровную поверхность рядом с линейкой. Сфотографируйте углы, места поворота и участки вокруг портов. По этим признакам можно отличить кольцевой контур от уплотнения с перемычками и не перепутать переднюю и заднюю стороны.

Если старое уплотнение уже разрушилось, полезны размеры пакета и схема подключения. По ним инженер проверит, где находятся вход и выход каждого контура, какое число ходов задано пластинами и не изменился ли тип прокладки после предыдущего ремонта. Такой подход особенно важен, когда на корпусе нет читаемого шильда.

Профиль и посадка важнее внешнего сходства

Уплотнение должно сесть в канавку без натяжения и зазоров. Локальное смещение на несколько миллиметров способно открыть путь теплоносителю в соседний канал. При проверке сравнивают не только общий периметр, но и форму фиксаторов, толщину рабочей кромки, радиусы закруглений, перемычки и места пересечения контуров.

Материал выбирают по рабочей среде

Для водяного отопления и технической воды часто рассматривают EPDM, но окончательный материал зависит от температуры, присадок и режима работы. Для масляных сред применяют другие эластомеры; для химических растворов требуется сверка с таблицей совместимости. Нельзя переносить материал с соседнего аппарата только потому, что его прокладка выглядит так же.

Сообщите максимальную и обычную температуру, давление, наличие гликоля, масел, моющих растворов или пара. Если теплообменник работает в пищевом или технологическом контуре, добавьте требования к среде и промывке. Эти данные влияют на ресурс сильнее, чем разница между двумя внешне одинаковыми вариантами.

Когда меняют весь комплект

Одиночная замена уместна, если остальные элементы эластичны, не потеряли форму и не имеют следов химического разрушения. Комплект лучше менять, когда прокладки задубели, кромки сплющены, на нескольких пластинах видны одинаковые трещины или аппарат вскрывается после длительной течи. Новые и старые детали в одном пакете могут сжиматься по-разному и создавать локальные неплотности.

Перед разборкой зафиксируйте порядок пластин и направление рисунка. После очистки проверьте канавки: остатки старой резины, накипь и заусенцы мешают посадке. Пластину с деформированной канавкой одной новой прокладкой не исправить — сначала нужно оценить состояние самого пакета.

Как проходит подбор по образцу

1. Вы присылаете название Astera, фото таблички, старого уплотнения и несколько размеров.
2. Инженер выделяет признаки профиля, сопоставляет контур и проверяет назначение детали.
3. Мы уточняем среду, температуру, давление, количество деталей и желаемый срок.
4. После сверки сообщаем доступный вариант, условия поставки и необходимость замены комплекта.

Если фотографии недостаточно, запросим один-два дополнительных размера, а не предложим случайную прокладку. Такой порядок экономит время при ремонте и снижает риск повторного вскрытия аппарата.

Что есть в каталоге и как оформить замену

В родительском разделе собраны уплотнения для разных пластинчатых теплообменников. Отдельная карточка Astera сейчас не выделена в каталоге, поэтому точную позицию по этому обозначению подтверждаем индивидуально. Для ориентира в витрине доступны реальные позиции для других серий, в том числе уплотнения теплообменника Danfoss XG10 и XG31H; они не являются заменой Astera без проверки профиля.

Если оригинальная деталь снята с производства или срок её поставки не подходит, инженер подберёт аналог по геометрии и материалу. Слово «аналог» здесь не означает универсальную резину: замена должна совпасть с посадкой, схемой ходов и условиями эксплуатации. На согласование отправляем именно тот вариант, который можно проверить по вашим данным.

Ошибки, из-за которых появляется течь

• выбор только по диаметру портов без сравнения контура;
• растягивание резины при укладке и установка с перекосом;
• очистка канавки острым инструментом, оставляющая риски;
• неравномерная стяжка пакета или превышение допустимого размера;
• использование материала, не рассчитанного на гликоль, масло или химию;
• повторная установка детали, потерявшей упругость после демонтажа.

После сборки аппарат проверяют постепенно: сначала визуально, затем давлением и только после этого выводят на рабочий режим. Если влажность появляется сразу после стяжки, не следует компенсировать её дальнейшим подтягиванием без проверки положения прокладки.

Доставка и подготовка к монтажу

Перед отгрузкой согласуем модель, количество, материал и комплектность. Уплотнения защищают от перегрева, масла, солнечного света и деформации при хранении. До монтажа их оставляют в упаковке, а рабочие поверхности пластин очищают мягким способом без царапин. Срок отгрузки подтвердим после сверки наличия и параметров.

Для ремонта на объекте удобно заранее разделить детали по контурам и подписать упаковки. Если требуется несколько комплектов, приложите к запросу перечень аппаратов: это помогает не смешать похожие профили и подготовить маркировку.

Вопросы по уплотнениям Astera

Можно ли заказать уплотнение только по названию Astera?

Одного бренда недостаточно: нужна модель или образец. По фото шильда, контуру и размерам мы проверим, какую деталь можно предложить.

Что делать, если модель на табличке не читается?

Пришлите фотографии корпуса, портов, пакета пластин и снятой прокладки. Добавьте размеры и описание рабочей среды — этого часто хватает для предварительного сопоставления.

Нужно ли менять все уплотнения сразу?

Не всегда. Решение зависит от состояния остальных деталей, возраста резины и причины вскрытия; при массовом старении надёжнее согласовать комплект.

Подойдёт ли уплотнение от другой марки?

Только после проверки геометрии, материала, схемы ходов и условий работы. Внешнее сходство без этих данных не подтверждает совместимость.

Можно ли подобрать деталь для аппарата без шильда?

Да, если есть старое уплотнение или точные размеры, фотографии канавки и сведения о среде. Чем полнее исходные данные, тем быстрее будет предварительный ответ.

Запрос на проверку совместимости

Отправьте модель Astera, фотографии и параметры среды — инженер за 30 минут обозначит, каких данных не хватает, и предложит маршрут подбора. Для серийного ремонта можно сразу указать число аппаратов и требуемое количество уплотнений.
