Деаэрационные установки
Деаэрационные установки на сайте msmteplo.ru представлены как самостоятельным оборудованием — атмосферными деаэраторами ДА, деаэрационными колонками КДА, баками БДА и охладителями выпара ОВА, так и в составе готовых блочных решений. Связь между разделами типового оборудования и готовыми установками в сборе реализована через компоновку: из отдельных элементов (колонка, бак, охладитель выпара, гидрозатвор) собирается законченная деаэрационная установка. Типоразмеры и схемы обвязки указаны в соответствующих карточках каждого компонента, а также в таблице сборки, где приведены сочетания элементов для типовых решений. При подборе используется инженерный подход: расчёт производительности, выбор по ГОСТ и ТУ, а также опросный лист для уточнения параметров.
|
|
|
|
|
|
|
|
|
|
|
|
|
Раздел «Деаэрационные установки» на msmteplo.ru объединяет как отдельные элементы деаэрационной системы, так и готовые комплекты в сборе. Ниже показано, как связаны типовые разделы оборудования и установки.
Состав деаэрационной установки
Готовая установка включает:
- Деаэратор атмосферный ДА — основной аппарат для удаления коррозионно-активных газов.
- Колонку деаэрационную КДА — верхнюю часть, где происходит контакт пара и воды.
- Бак деаэраторный БДА — ёмкость для хранения деаэрированной воды.
- Охладитель выпара ОВА — для утилизации тепла и конденсации пара.
- Гидрозатвор деаэратора — защита от превышения давления.
Каждый из этих элементов представлен отдельным типом оборудования с собственными характеристиками, схемами обвязки и указанием ГОСТ/ТУ.
Связь разделов: отдельное оборудование и установки в сборе
В каталоге можно выбрать:
- Отдельные компоненты (например, только бак БДА или колонку КДА) — для самостоятельной сборки или замены.
- Готовые установки в сборе — где деаэратор, колонка, бак, охладитель выпара и гидрозатвор уже подобраны по типоразмерам и скомпонованы. Такая установка поставляется с опросным листом и паспортом, соответствующим требованиям ГОСТ и ТУ.
Для подбора готовой установки используется таблица сочетаний типоразмеров колонок и баков, а также охладителей выпара. В каждой карточке готового решения приведена схема обвязки и указаны присоединительные размеры.
Сопутствующее оборудование
Кроме основных элементов, в разделе представлены:
- Сепараторы непрерывной продувки СНП — для утилизации тепла продувочной воды.
- Охладители проб — для отбора и охлаждения проб воды.
- Солерастворители — для приготовления реагентных растворов.
- Элеваторы и элеваторные узлы — для смешения и циркуляции.
- Грязевики абонентские ТС — для очистки теплоносителя.
Все перечисленные единицы оборудования могут входить в состав общей тепловой схемы, но не являются обязательными элементами деаэрационной установки — они подбираются отдельно по опросному листу.
Инженерный подход и документация
Для каждой позиции — как отдельного оборудования, так и установки в сборе — на сайте приведены:
- Описание и принцип действия.
- Схема обвязки и габаритный чертёж.
- Ссылки на ГОСТ и ТУ.
- Опросный лист для заполнения.
Таким образом, пользователь может либо собрать деаэрационную установку самостоятельно из отдельных компонентов, либо выбрать готовое решение из каталога установок в сборе. Оба варианта обеспечены необходимой инженерной документацией и возможностью расчёта.
Типы оборудования
| Раздел | Номенклатура |
|---|---|

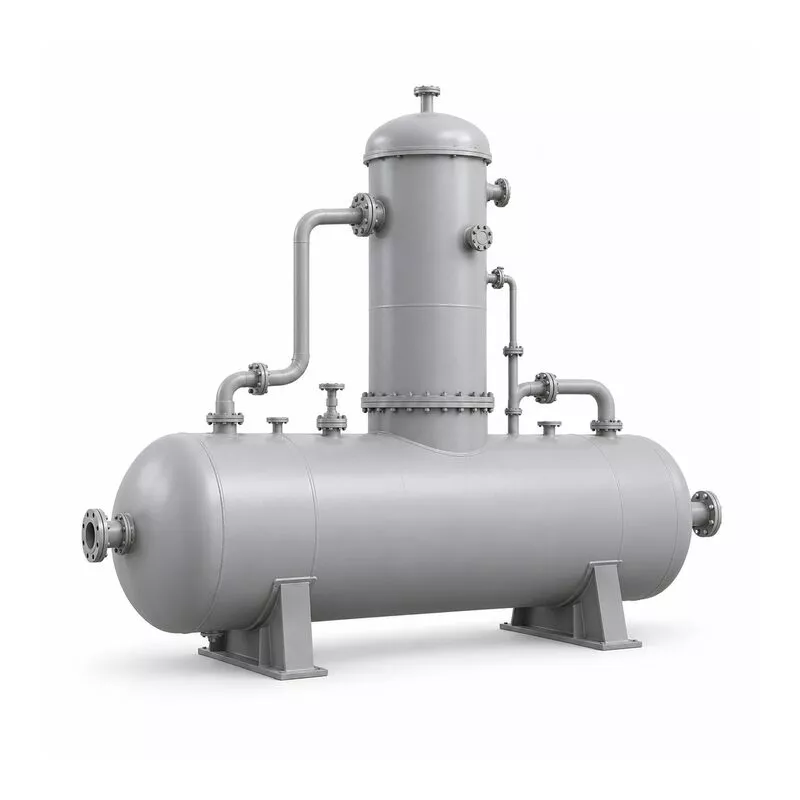

| Деаэраторы атмосферные ДА | 8 моделей |
| Колонки деаэрационные КДА | 12 моделей |
| Баки деаэраторные БДА | 8 моделей |
| Охладители выпара ОВА | 2 моделей |

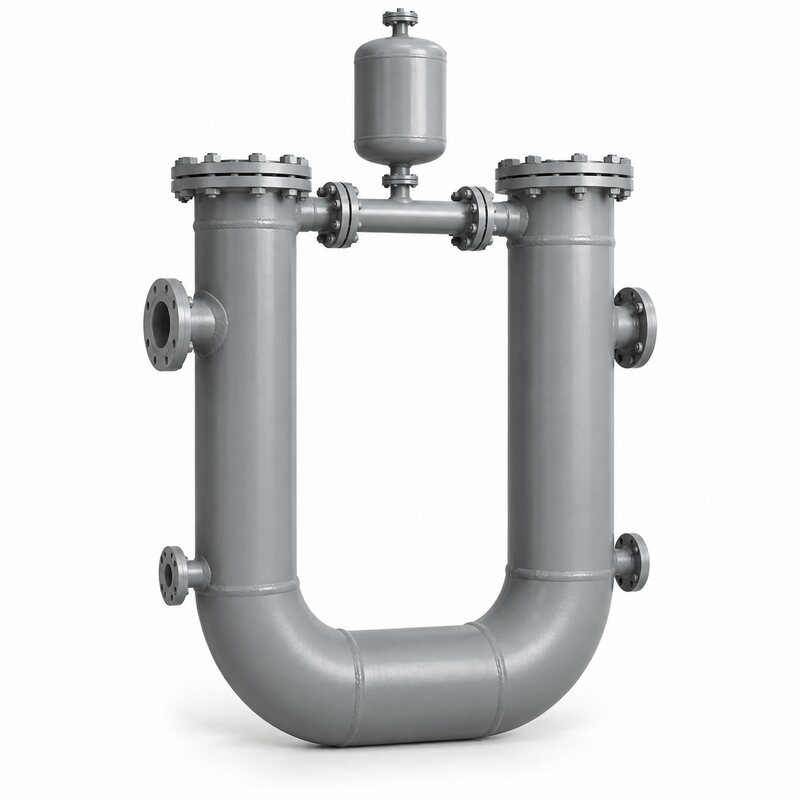

| Гидрозатворы деаэраторов | 6 моделей |
Комплекты
Состав комплекта уточняется по задаче объекта.
Инженерный подбор
Сначала фиксируют режимы и ограничения, затем проверяют расчёт, схему обвязки, ГОСТ или ТУ и присоединения оборудования.
Принцип деаэрации и выбор аппарата
Деаэрация удаляет из питательной воды растворённые кислород и углекислый газ, которые ускоряют коррозию стальных поверхностей. В колонке воду распределяют тонким слоем и нагревают паром до состояния, при котором растворимость газов снижается. Пар движется навстречу воде и уносит выделившиеся газы через линию выпара. Деаэрированная вода поступает в бак, откуда её направляют в контур питания котлов.
Атмосферный деаэратор работает при режиме, близком к атмосферному, а его тепловая схема должна учитывать свойства пара и исходной воды. Конкретная конструкция может использовать распыление, тарелки или другие контактные устройства; утверждать одинаковую последовательность стадий для всех исполнений нельзя. Бак поддерживает запас подготовленной воды и обеспечивает устойчивый режим работы насосов. Исполнение выбирают по расходу питательной воды, условиям подачи пара, допустимым потерям и составу примесей.
При проектировании согласуют линии подвода воды и пара, отвода выпара, дренажа и выдачи подготовленной воды. Арматура и средства контроля нужны для безопасного пуска, остановки и обслуживания, а не для имитации дополнительной ступени очистки. Отвод выпара направляют по проектной схеме; его нельзя безусловно подключать к баку или к атмосфере. Проверяют совместимость материалов, теплоизоляцию, доступ к колонке и баку. Такой подход помогает поддерживать качество питательной воды и снижать коррозионную нагрузку на котельное оборудование. На режим влияют температура подпиточной воды, непрерывность подачи пара и отвод неконденсирующихся газов. Контроль уровня предотвращает захлёбывание и подсос воздуха при изменении расхода. Линии выполняют с предусмотренными уклонами, чтобы в них не скапливался конденсат или газ. Приемлемость конкретной схемы подтверждают тепловым и гидравлическим расчётом. Вентиляцию и дренаж располагают так, чтобы обслуживание не приводило к попаданию среды в помещение. Испытания и настройку выполняют после проверки герметичности, направления потоков и работы средств контроля. Состав оборудования уточняют по исходным данным объекта.
Вопросы и ответы
Из чего состоит деаэрационная установка в сборе?
В состав готовой установки входят деаэратор, деаэрационная колонка, бак деаэраторный, охладитель выпара и гидрозатвор. Все элементы подобраны по типоразмерам и скомпонованы в единое изделие.
Чем отличается покупка отдельного компонента от готовой установки?
При покупке отдельных компонентов (например, только колонки КДА или бака БДА) вы можете самостоятельно собрать установку или заменить вышедший из строя элемент. Готовая установка в сборе поставляется уже скомпонованной, с паспортом и опросным листом, что упрощает монтаж.
Как подобрать деаэрационную установку по параметрам?
Для подбора используется таблица сочетаний типоразмеров колонок и баков, а также охладителей выпара. В каждой карточке установки приведена схема обвязки и указаны присоединительные размеры. Дополнительно можно заполнить опросный лист для уточнения условий эксплуатации.
Какие документы прилагаются к оборудованию?
К каждой позиции прилагается описание, принцип действия, габаритный чертёж, схема обвязки, ссылки на действующие ГОСТ и ТУ, а также опросный лист. Для готовых установок дополнительно предоставляется паспорт изделия.
Входят ли в состав установки сепараторы и охладители проб?
Нет, сепараторы непрерывной продувки СНП, охладители проб, солерастворители, элеваторы и грязевики являются самостоятельными типами оборудования. Они могут быть включены в тепловую схему, но не входят в стандартную деаэрационную установку — их подбирают отдельно.
Какие типы деаэраторов представлены в каталоге?
В каталоге представлены атмосферные деаэраторы ДА, а также отдельно деаэрационные колонки КДА, баки БДА и охладители выпара ОВА. Конкретные типоразмеры указаны в карточках товаров.
Где взять схему обвязки для установки?
Схема обвязки приводится в карточке каждого компонента и в описании готовой установки в сборе. Также схему можно запросить через опросный лист, заполнив требуемые параметры.
