Теплообменники для твердотопливных котлов — расчёт за 30 минут
Теплообменник твердотопливный подбирают под конкретную обвязку котла: мощность источника, температуры подачи и обратки, расход и назначение контура должны совпадать. Для отопления и ГВС можно сравнить паяные и пластинчатые исполнения, если их режим подходит проекту. Инженер проверит исходные данные и подготовит расчёт за 30 минут.
Подбор паяного по межцентрам пластины
Замерьте межцентровые расстояния на пластине — подберём подходящие паяные теплообменники.
Содержание
У твердотопливного котла режим не всегда постоянен: при растопке, рабочем горении и остывании нагрузки различаются. Поэтому в заявке важно описать не только паспортную мощность, но и буферную ёмкость, насосную схему, защиту обратной линии и требуемый результат на вторичном контуре. Подбор по параметрам снижает риск получить аппарат, который не проходит по температуре или гидравлике.
Параметры для выбора
| Исходные данные | Что уточнить | Зачем это нужно |
|---|---|---|
| Тепловая нагрузка | Мощность котла и фактическая нагрузка контура | Определяет требуемую передачу тепла, а не только размер котла |
| Температуры | Подача и обратка первичного и вторичного контуров | Влияют на температурный напор и рабочий режим |
| Расходы | Расход теплоносителя на каждой стороне или характеристики насоса | Помогают проверить скорость потока и сопротивление |
| Среды | Вода, гликоль или другой теплоноситель; качество и концентрация | Нужны для выбора материалов и проверки совместимости |
| Обвязка | Диаметры, тип соединений, место, фильтр и возможность обслуживания | Позволяет вписать аппарат в существующую котельную |
Для каких схем подходит теплообменник
В схеме отопления аппарат может разделять контур котла и контур потребителей, защищая вторичную часть от особенностей первичного теплоносителя. В узле ГВС он передаёт тепло воде, поступающей к потребителю, при этом надо учитывать требуемый расход и температурный график. Оба варианта требуют разных исходных данных, поэтому одинаковое слово «котловой» не заменяет расчёт.

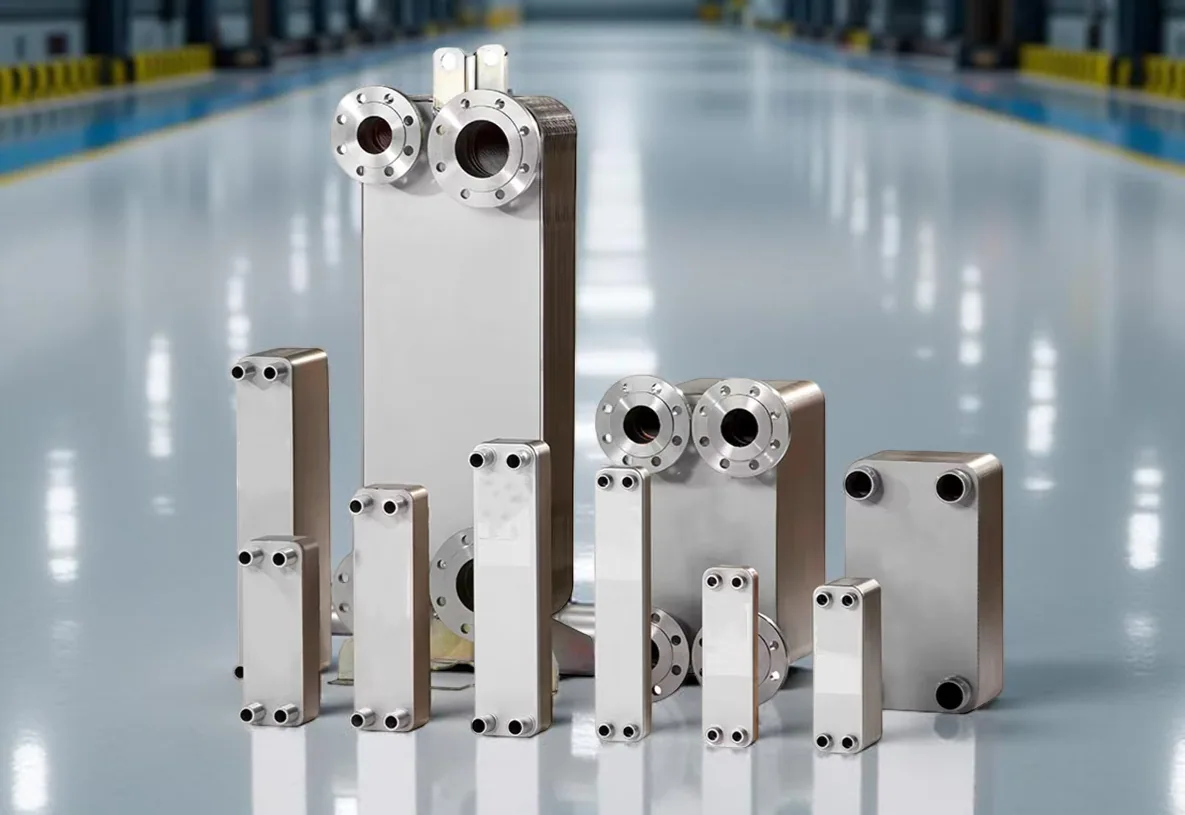

Паяный пластинчатый вариант рассматривают для компактной стационарной обвязки, а разборный — когда нужен доступ к каналам для осмотра и очистки. Для более сложных сред и ограничений по конструкции возможны другие исполнения. Мы не подменяем чужой шильд и не ставим марку КС на чужой аппарат: в предложении отдельно указываем фактическую конструкцию.
Как подобрать аппарат к котлу
- Определите, какой контур нужно разделить или нагреть: отопление, ГВС, буфер или технологическая нагрузка.
- Соберите температуры, расходы, давление и сведения о теплоносителях на обеих сторонах.
- Проверьте монтажные ограничения: патрубки, ориентацию, расстояние для обслуживания и установку фильтра.
- Сравните варианты по тепловой нагрузке, потерям давления, материалу и возможности очистки.
При отсутствии расхода можно приложить схему котельной, данные насоса и диаметр труб. Этого достаточно, чтобы сформулировать вопросы к расчёту и понять, какие параметры нужно замерить дополнительно. Для системы с буферной ёмкостью отдельно указывайте её объём и режим зарядки — он меняет характер нагрузки.
Что учесть в эксплуатации
Твердотопливный источник требует внимания к перепадам температуры и защите от нежелательной конденсации в своей части системы. Теплообменник не исправляет ошибки гидравлической схемы: нужно проверить насосы, арматуру, фильтрацию и логику управления. При загрязнении важны доступ к соединениям и выбранный способ обслуживания.
Если исходный вариант оказался слишком большим, малым или неудобным по присоединениям, мы повторим расчёт и предложим совместимую замену. Переход с паяного на разборный и обратно допустим только после сверки режимов, площади, сопротивления и обслуживаемости.
Вопросы и ответы
Можно ли подключить аппарат к любому твёрдотопливному котлу?
Нет, совместимость зависит от мощности, температур, расходов, давления и схемы обвязки. Нужны данные котла и обоих контуров.
Что важнее: мощность котла или расход?
Оба параметра связаны, но для расчёта нужны фактические режимы потоков. Одна паспортная мощность не показывает, какое сопротивление и температуру получит вторичная сторона.
Какое исполнение удобнее для обслуживания?
Разборная конструкция даёт доступ к пакету пластин, а паяная занимает меньше места и не предусматривает такую разборку. Выбор зависит от воды, фильтрации, доступного пространства и режима.
Можно ли использовать теплообменник для отопления и ГВС?
Можно рассматривать разные схемы, но режимы отопления и ГВС нужно разделить в расчёте. Для каждого контура проверяются нагрузка, расход, температуры и подключения.
Нужен аппарат для вашей котельной? Пришлите схему и параметры. Подберём оборудование по задаче, изготовим и поставим под вашу задачу, а срок отгрузки подтвердим после проверки исходных данных.
Котёл, вторичный контур и защита
В системе с твердотопливным котлом теплообменник может разделять первичный и вторичный контуры отопления, передавать тепло в дом или готовить ГВС. Для расчёта нужны мощность, температуры подачи и обратки, расходы, объём буфера, давление и режим работы насоса. При нестабильном горении учитывают растопку и остывание, а не только номинальную точку.
Для котлов Baxi и других марок проверяют реальную схему подключения, а не делают вывод по названию котла. Важны защита обратной линии, фильтр, место для обслуживания и возможность безопасно остановить участок. Паяный аппарат компактен, разборный удобнее при очистке; выбор зависит от теплоносителя и требований системы отопления дома.
Отправьте схему котельной, фото патрубков и данные по насосу. Инженер сопоставит оборудование с рабочим режимом, при необходимости предложит аналог или изготовим и поставим решение под вашу задачу. В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору.
