Вспомогательное оборудование котельной
Разделы типового оборудования служат основой для сборки готовых установок. Каждый элемент — от подогревателя до деаэратора — имеет собственный ГОСТ или ТУ, типоразмерный ряд и рекомендации по обвязке. В готовой установке в сборе эти компоненты объединяются по расчётной схеме: например, блок подогревателей сетевой воды (ПСВ) стыкуется с трубной системой, калачами и переходами, а деаэраторная группа (ДА, колонка КДА, бак БДА, охладитель выпара ОВА и гидрозатвор) монтируется как единый узел с СНП и охладителем проб. Связь обеспечивается через опросный лист: заказчик указывает параметры среды, а подборщик выбирает типоразмеры из таблиц и формирует комплект.
В инженерной практике вспомогательное оборудование котельной делится на функциональные группы: подогреватели, деаэраторы, сепараторы, арматура и баки. Каждая группа имеет собственный ГОСТ или ТУ и типоразмерный ряд, что позволяет гибко компоновать готовые установки в сборе.
Подогреватели и их обвязка
Типовые разделы включают:
- Подогреватели сетевой воды (ПСВ) — базовый элемент для нагрева теплоносителя.
- Блочные подогреватели (БП) — компактное исполнение для ограниченных площадей.
- Водоподогреватели ёмкостные (ВПЭ) — для аккумуляции горячей воды.
- Трубные системы, калачи и переходы — элементы обвязки, без которых невозможен монтаж.
В готовой установке эти изделия соединяются по схеме, где каждый типоразмер подбирается по расходу и давлению.
Деаэрационная группа
Состоит из:
- Деаэраторов атмосферных (ДА/ДСА/ДВ) — основного аппарата.
- Колонок деаэрационных (КДА) и баков деаэраторных (БДА) — неотъемлемых частей узла.
- Охладителей выпара (ОВА) и гидрозатворов — для безопасной эксплуатации.
В заводской поставке эти компоненты могут идти как единый блок или собираться по опросному листу.
Продувка, сепарация и водоподготовка

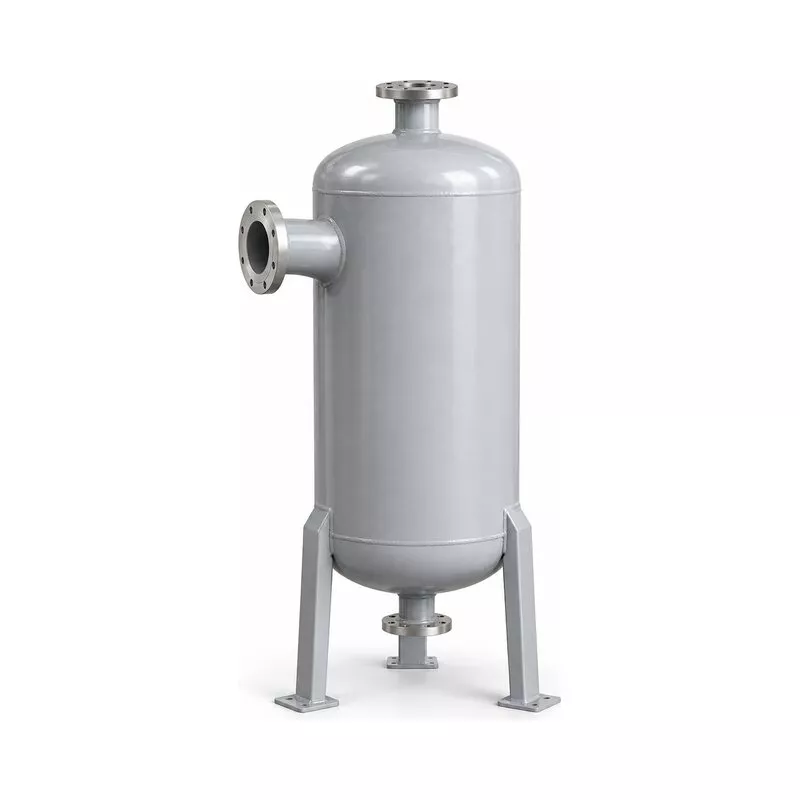

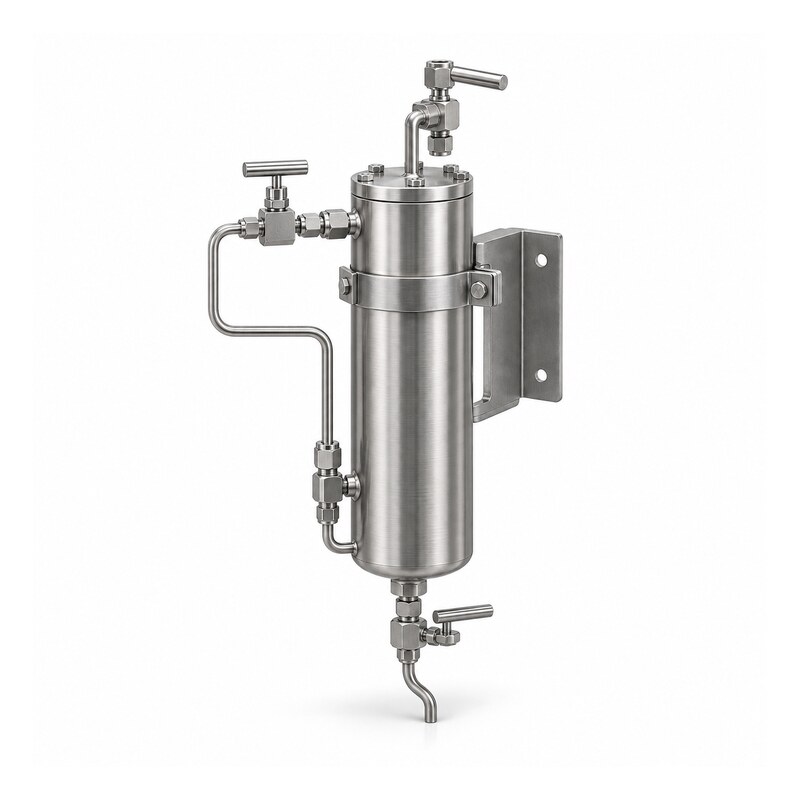

- Сепараторы непрерывной продувки (СНП) и охладители проб — обязательны для котлов.

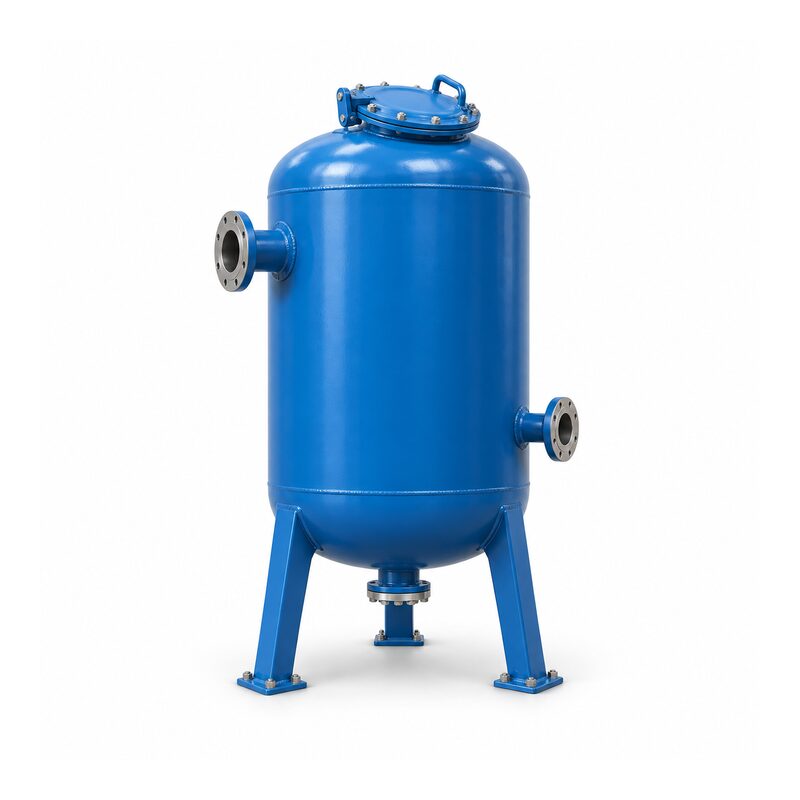

- Солерастворители — для дозирования реагентов.
Все эти изделия выбираются из типоразмерной таблицы и стыкуются с основными узлами.
Арматура и узлы ввода
- Элеваторы и элеваторные узлы — для смешения теплоносителя.
- Грязевики абонентские (ТС) — защита системы от загрязнений.
В готовой установке они завершают обвязку котельной.
Связь разделов
Каждый раздел — это не изолированный каталог, а часть единой системы. Инженер подбирает оборудование по опросному листу, сверяясь с таблицами ГОСТ, и формирует комплект «под ключ». Готовая установка в сборе — это совокупность типовых изделий, собранных по расчётной схеме.
Типы оборудования
| Раздел | Номенклатура |
|---|---|
| Сепараторы непрерывной продувки СНП | 6 моделей |
| Охладители проб | 5 моделей |
| Солерастворители | 4 моделей |
Комплекты
Состав комплекта уточняется по задаче объекта.
Инженерный подбор
Сначала фиксируют режимы и ограничения, затем проверяют расчёт, схему обвязки, ГОСТ или ТУ и присоединения оборудования.
Подбор вспомогательного оборудования
Вспомогательные элементы выбирают по месту в тепловой схеме, составу среды, режимам нагрева и циркуляции, а также по совместимости соединений. Обвязка должна позволять изолировать участок, удалить воздух, выполнить дренаж и провести обслуживание без нарушения всей схемы.
Средства автоматизации применяют для измерения и регулирования тех процессов, где это предусмотрено проектом. Фильтрация, разделение фаз и охлаждение измеряемой среды решают разные задачи, поэтому их функции нельзя считать взаимозаменяемыми. Решение принимают после проверки потоков, материалов и условий эксплуатации.
Вопросы и ответы
Как связаны разделы подогревателей и готовые установки?
Каждый раздел (ПСВ, БП, ВПЭ) содержит типоразмерный ряд по ГОСТ или ТУ. В готовой установке эти изделия объединяются трубной системой, калачами и переходами по расчётной схеме из опросного листа.
Что входит в деаэрационную установку в сборе?
Типовая деаэрационная установка состоит из деаэратора (ДА/ДСА/ДВ), колонки КДА, бака БДА, охладителя выпара ОВА и гидрозатвора. Эти компоненты подбираются из соответствующих разделов и поставляются как единый блок.
Нужны ли дополнительные элементы для обвязки подогревателя?
Да. Для монтажа ПСВ или ВПЭ требуются трубные системы, калачи и переходы. Эти элементы выделены в отдельные разделы и подбираются по тому же ГОСТ, что и основной подогреватель.
Как подобрать сепаратор и охладитель проб для котельной?
Сепаратор СНП и охладитель проб выбираются по параметрам продувки из типовых таблиц. Они входят в готовую установку как обязательные узлы для котлов с непрерывной продувкой.
Где используются элеваторы и грязевики?
Элеваторы и элеваторные узлы служат для смешения теплоносителя, а грязевики ТС — для фильтрации. Они завершают обвязку котельной и подбираются по расходу и диаметру трубопровода.
Как солерастворитель встраивается в установку?
Солерастворитель монтируется в линию водоподготовки. Его типоразмер выбирается из таблиц по производительности, и он стыкуется с деаэратором или баком.
Можно ли заказать готовый блок без самостоятельного подбора?
Да. На основе опросного листа инженер подбирает все типоразмеры из разделов и формирует готовую установку в сборе — от подогревателей до арматуры.
