Теплообменники для охлаждения воды — расчёт инженером за 30 минут
Теплообменник для охлаждения воды подбирают не по фотографии, а по тепловой нагрузке, расходам и параметрам двух контуров. Мы сопоставим задачу с подходящими испарителями и конденсаторами, уточним материал и присоединение, а затем подготовим решение. Расчёт инженером — за 30 минут после получения исходных данных.
Подбор паяного по межцентрам пластины
Замерьте межцентровые расстояния на пластине — подберём подходящие паяные теплообменники.
Содержание
Страница предназначена для систем, где воде нужно отдать тепло через холодильный контур, чиллер или другой источник холода. В зависимости от схемы применяют паяные, разборные и кожухотрубные исполнения. Для точного выбора важны не только требуемая мощность, но и температура на входе и выходе, расход, допустимое падение давления и свойства рабочей среды.
Что определяет выбор оборудования
| Параметр | Что уточняем | Зачем это нужно |
|---|---|---|
| Задача контура | Охлаждение воды, промежуточного раствора или теплоносителя | Определяет рабочую схему и тип аппарата |
| Нагрузка | Требуемая тепловая мощность и режим работы | Позволяет сопоставить аппарат с реальной потребностью |
| Потоки | Расход, температуры входа и выхода, рабочее давление | Влияет на площадь теплообмена и гидравлическое сопротивление |
| Среда | Вода, гликоль, антифриз, рассол или хладагент | Определяет совместимость материалов и рабочий диапазон |
| Подключение | Фланцевое, резьбовое или под приварку | Помогает сразу учесть монтажные ограничения |
Какие исполнения можно рассматривать

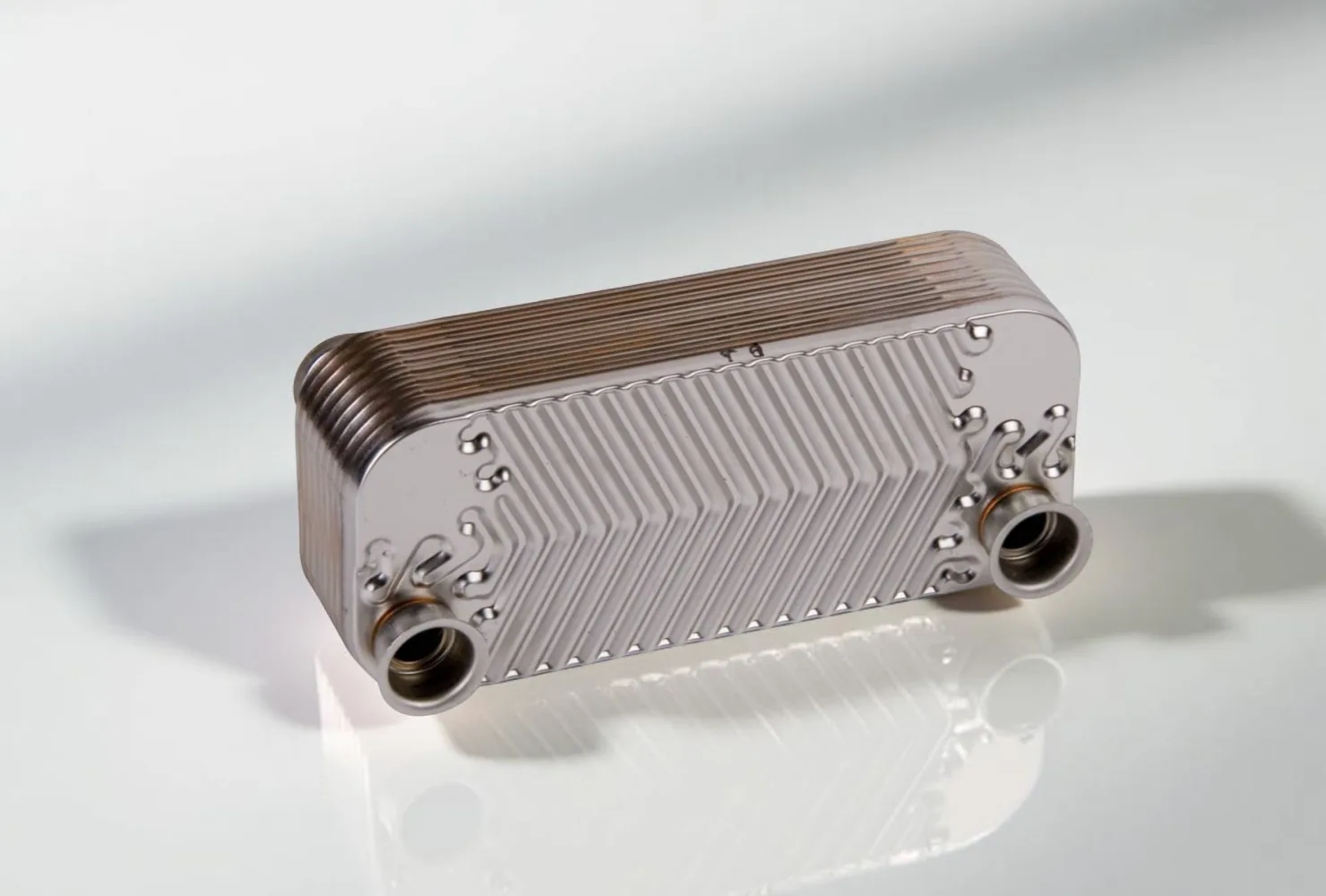

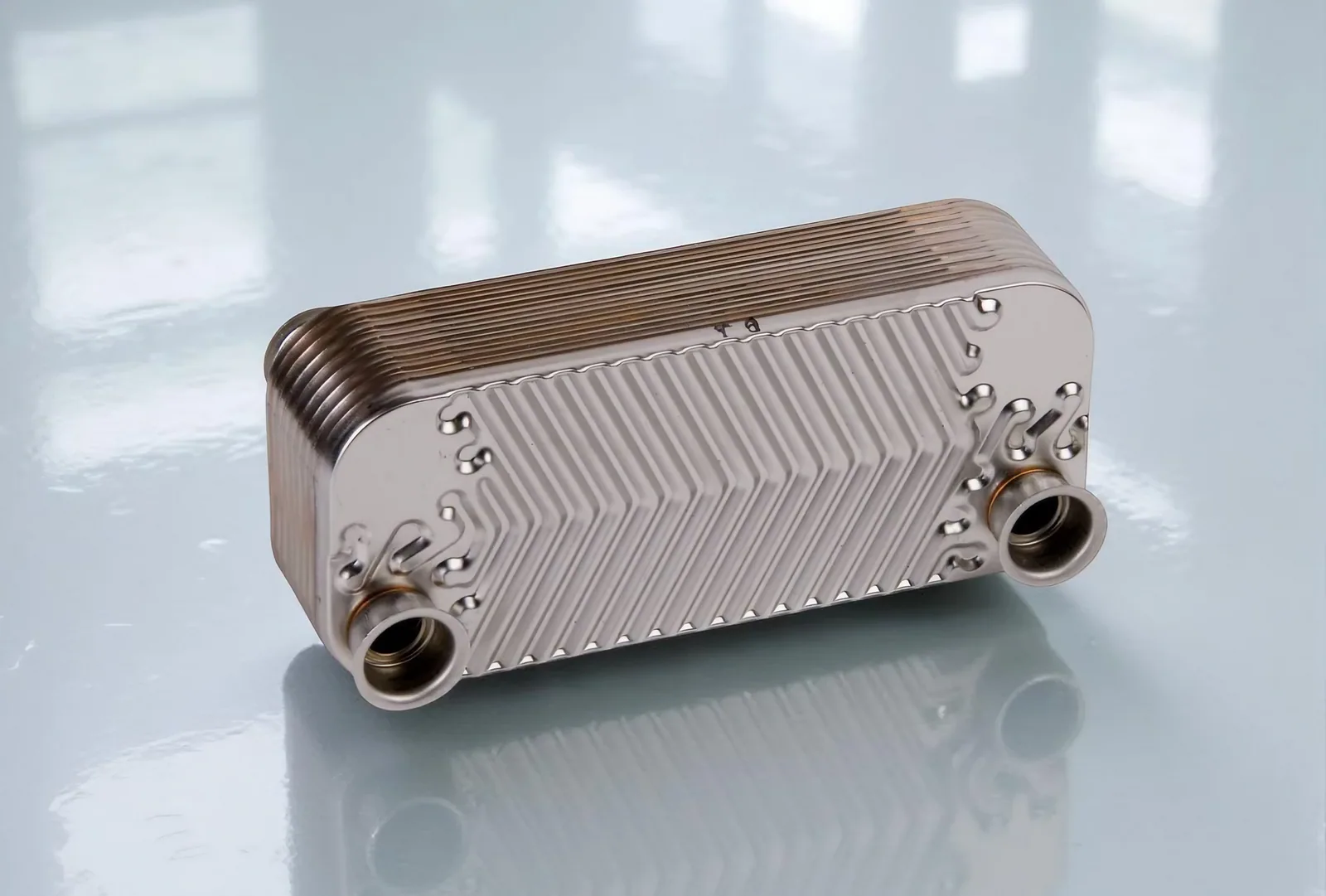

Паяный пластинчатый аппарат компактен и удобен там, где параметры режима стабильны, а разборка для регулярного доступа не требуется. Разборный пластинчатый теплообменник выбирают, когда важны обслуживание, возможность осмотра каналов и изменение схемы за счёт пакета пластин. Кожухотрубное исполнение рассматривают для особых требований к среде, давлению или конструктивной компоновке.
Для холодильной установки отдельная группа — испарители и конденсаторы. Испаритель передаёт тепло от охлаждаемой воды к хладагенту, а конденсатор отводит тепло от холодильного контура. В заявке важно указать, на какой стороне находится вода, какой хладагент используется и какой режим предусмотрен производителем установки. По этим данным инженер исключит неподходящие варианты.
Как подобрать теплообменник для охлаждения воды
- Передайте исходные данные: расход воды, температуры до и после аппарата, требуемую нагрузку и режим работы.
- Укажите вторую среду: хладагент, гликоль, рассол или другой теплоноситель, а также концентрацию, если она используется.
- Добавьте рабочее давление, доступное место, направление патрубков и предпочтительный тип подключения.
- Получите расчёт и сравнение исполнений по материалу, конструкции, обслуживанию и сопротивлению потоку.
Если часть параметров ещё не определена, пришлите схему или описание процесса. Подбор по параметрам помогает не завышать аппарат и не переносить ограничения одного узла на всю систему. Для воды с примесями отдельно проверяем материал пластин, труб и корпуса, а также возможность промывки.
Чем заменить неподходящую модель
Если выбранный аппарат не проходит по габаритам, подключению или перепаду давления, можно сравнить другое исполнение с той же тепловой задачей. В качестве альтернативы рассматривают паяный аппарат вместо разборного, разборный вместо паяного или кожухотрубный вариант. Замена допустима только после повторного расчёта: одинаковое назначение не означает одинаковую площадь, проходное сечение и запас по режиму.
Для холодоснабжения также важно не смешивать водяную и хладагентную стороны. Мы проверим, где нужен испаритель, где конденсатор, а где достаточно теплообменника для промежуточного контура. Чужой шильд не подменяем и марку КС на чужой аппарат не ставим: предлагаем совместимое решение с прозрачным описанием конструкции.
Вопросы и ответы
Какие данные нужны для расчёта?
Нужны расходы и температуры обоих потоков, требуемая нагрузка или холодопроизводительность, рабочее давление, среды и ограничения по монтажу. Если точных данных нет, можно начать со схемы и известных параметров установки.
Подойдёт ли обычный пластинчатый теплообменник?
Это зависит от того, какая среда находится на каждой стороне и как организован холодильный контур. Для стабильного режима часто рассматривают паяное исполнение, а при необходимости обслуживания — разборное. Окончательный вариант определяет расчёт.
Как выбрать материал?
Материал сопоставляют со средой, температурой, давлением и требованиями к очистке. В каталоге встречаются варианты с нержавеющими материалами разных марок; инженер проверит совместимость конкретного исполнения с вашим теплоносителем.
Можно ли использовать гликоль вместо воды?
Можно рассматривать такую схему, но концентрация гликоля меняет вязкость, теплоёмкость и сопротивление потоку. Эти параметры нужно передать при заявке, чтобы расчёт отражал реальный режим.
Что делать, если нет точной модели?
Оставьте задачу и параметры системы. Мы подберём аппарат по рабочим условиям, а не по внешнему сходству, и изготовим и поставим решение под вашу задачу. В наличии · срок отгрузки подтвердим за 30 минут, если подходящий вариант доступен.
Получить подбор
Отправьте нагрузку, расходы, температуры и сведения о средах через форму или чат. Инженер сверит параметры, предложит подходящие исполнения и объяснит, чем отличаются варианты по обслуживанию и подключению. Если требуется нестандартная конфигурация, изготовим и поставим её под вашу задачу после согласования расчёта.
Эксплуатационные ограничения
Для воды с примесями заранее оценивают фильтр, возможность промывки и состояние каналов. Паяный аппарат компактен, но не раскрывается для механической очистки; разборный теплообменник позволяет осмотреть пластины и заменить уплотнение. Если рабочая жидкость меняется по составу или температура часто колеблется, это указывают специалисту до выбора.
Сварной или кожухотрубный вариант может быть уместен при особой схеме, давлении или требовании к прочности корпуса. Он не является автоматической заменой пластинчатому аппарату: сравнивают площадь, проходное сечение, присоединения и насосный режим. Для холодильной установки отдельно проверяют, не требуется ли испаритель или конденсатор.
Передайте данные через форму или чат: расход воды, температуры, жидкость на второй стороне, нагрузку, давление и место монтажа. Специалист рассчитает рабочий вариант, объяснит разницу конструкций и при необходимости изготовим и поставим решение под задачу. В наличии — срок отгрузки подтвердим за 30 минут.
