Теплообменники для ЦТП — подбор по режиму и нагрузке
Теплообменник для ЦТП передаёт тепло между сетевой водой и внутренними контурами здания: отоплением, вентиляцией или горячим водоснабжением. Для центрального теплового пункта важны температура подачи и обратки, расход каждого контура, допустимое давление, схема подключения и место для обслуживания. В подборке есть пластинчатые аппараты для отопления; инженер сверит режимы и выполнит расчёт за 30 минут.
Для замены действующего оборудования можно прислать фото шильда, схему ЦТП или данные узла. Это помогает отличить теплообменник отопления от аппарата для ГВС и не переносить в новый проект неподходящие настройки.
Подбор разборного по межцентрам пластины
Замерьте расстояние между центрами угловых отверстий пластины — покажем, каким разборным аппаратам она соответствует.
Что делает теплообменник в ЦТП
Центральный тепловой пункт разделяет городской тепловой контур и системы потребителя. Тепло передаётся через пластины, но теплоносители не смешиваются: сетевой график остаётся на своей стороне, а отопительная вода циркулирует по внутреннему контуру. В зависимости от схемы один аппарат может обслуживать отопление, другой — приготовление горячей воды, а третий — отдельную ветвь вентиляции.
Какие аппараты есть в подборке

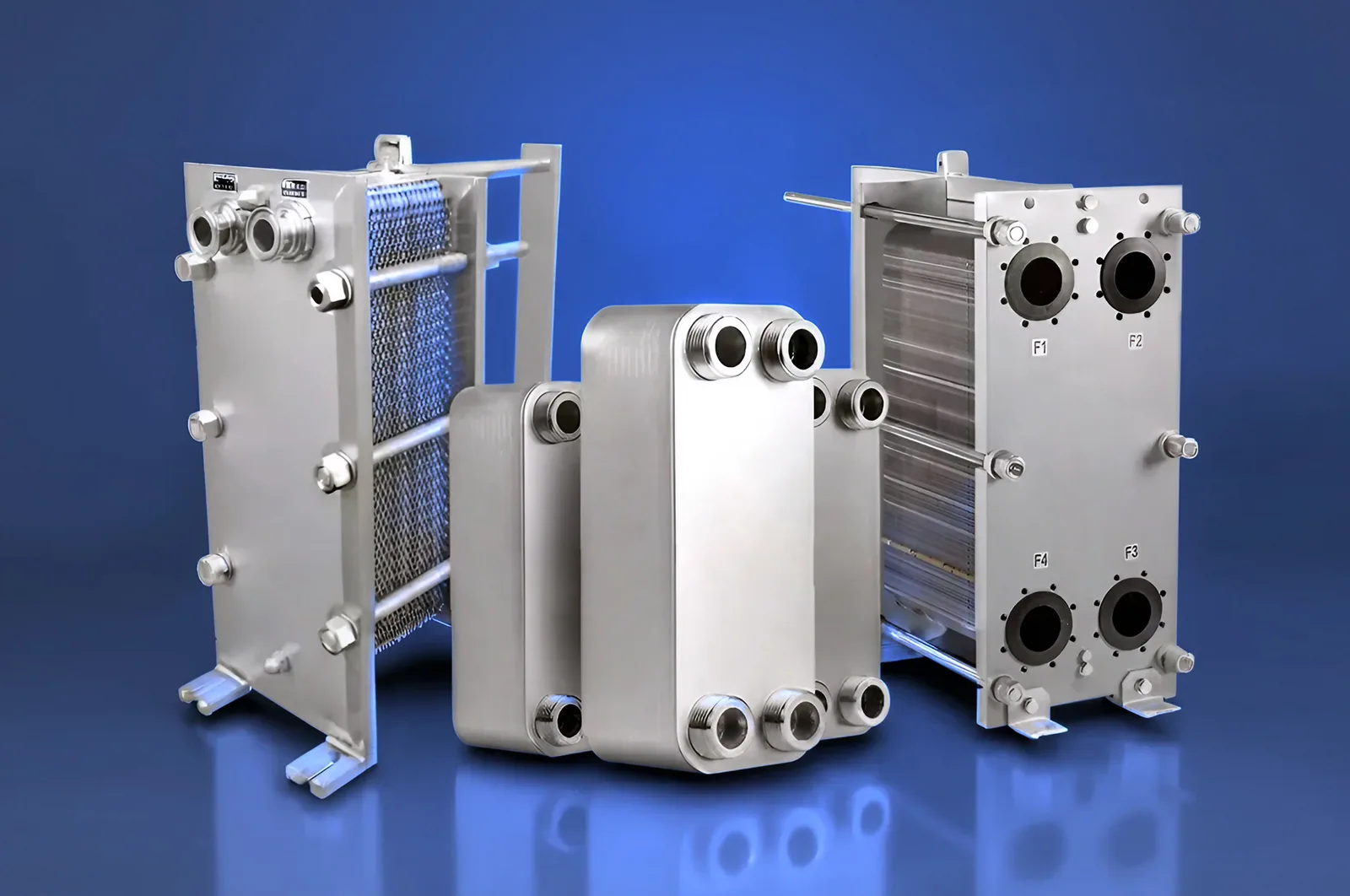

Для ЦТП обычно рассматривают разборные и паяные пластинчатые исполнения. В подборке встречаются разборный пластинчатый теплообменник APV U2, APV TR1 и APV H17, а также исполнения Теплотекс 20A APV, 32A APV, 32M APV и 65A APV. Разборная конструкция удобна там, где важны доступ к пакету пластин, промывка и возможность заменить уплотнения.
Для компактных узлов представлены паяные теплообменники Danfoss серии XB20 и XB30, XB37H, XB37L, XB37M, а также пластинчатые серии XG10, XGM032H, XGM032L и XGM032M. В каталоге есть Funke FP 04, FP 05 и FPDW 05, пластинчатые аппараты ЭТРА ЭТ-004с, ЭТ-005, ЭТ-008 и ЭТ-009. Название серии не заменяет расчёт: одинаковое назначение не означает одинаковую поверхность и сопротивление.
Для задач с привычными подключениями можно проверить теплообменники Ридан НН 04 Ду 32, НН 4А Ду 32, НН 08 Ду 32, НН 8А Ду 32, НН 07 Ду 50 и НН 7А Ду 50. Также в выборке есть Тиж-0,015. Присоединения, материалы и рабочие параметры сверяют по карточке товара и расчётному листу.
Как читать схему центрального теплового пункта
Начните с потока: отметьте ввод сетевой воды, обратную линию, первичную и вторичную стороны теплообменника. Для каждой стороны запишите рабочие температуры и расход. Если в ЦТП есть насосная группа, важно указать её рабочую точку и регулирование. Слишком большой перепад давления заставляет насос работать с лишним расходом, а слишком маленький расход не передаёт расчётную тепловую мощность.
Затем проверьте назначение ветви. Для отопления оценивают температурный график; для ГВС — требуемую температуру и разбор; для вентиляции — режим калорифера. Эти сценарии могут требовать разных аппаратов даже при одинаковом условном диаметре труб.
| Что фиксируют в ЦТП | Зачем это нужно |
|---|---|
| Температуры подачи и обратки | Определить тепловой напор и режим теплообмена |
| Расход по каждой стороне | Проверить мощность и скорость в каналах |
| Давление и перепад | Сопоставить аппарат с насосом и арматурой |
| Диаметры и направление потоков | Подготовить монтаж без переделки трубопроводов |
Подбор по нагрузке, а не по размеру здания
Площадь объекта помогает оценить задачу, но не даёт готовую характеристику теплообменника. В одном ЦТП одинаковая площадь может иметь разную теплоизоляцию, вентиляцию, график работы и потребление горячей воды. Поэтому расчёт строят от фактической нагрузки, температурного перепада и расхода. Для нового узла пригодятся проектные данные, а для замены — журнал измерений и паспорт прежнего аппарата.
Инженер проверяет поверхность, скорость движения среды и гидравлическое сопротивление. Если выбрать аппарат только по условному проходу, он может встать в трубопровод, но не обеспечить температуру в обратной линии или создать лишнюю нагрузку на насос. Запас согласуют с режимом объекта.
- для отопления сопоставляют нагрузку, график и расход вторичного контура;
- для ГВС учитывают профиль водоразбора и температуру после узла;
- для вентиляции проверяют работу калорифера при переменной нагрузке;
- для замены сверяют перепад давления с возможностями насоса.
Разборный или паяный вариант для ЦТП
Разборный аппарат выбирают, когда узел должен обслуживаться с разборкой: качество воды нестабильно, доступна регулярная промывка или важна возможность изменить пакет пластин. Заранее оставляют место перед крышкой, предусматривают запорную арматуру и возможность отключить обе стороны. В перечне подходящих серий есть APV и Теплотекс, но исполнение согласуют по режиму и габаритам.
Паяный теплообменник компактен и не требует замены уплотнений. Он подходит для узла, где пространство ограничено, а состав теплоносителя контролируется. Можно рассмотреть серии Danfoss XB и XGM. При жёсткой или загрязнённой воде заранее оценивают доступность химической промывки.
Подключения, арматура и автоматика
До заказа сверяют расположение патрубков, межосевые размеры, тип резьбы или фланца, направление потоков и монтажное положение. Трубопровод не должен передавать на корпус усилия и вибрацию. Перед аппаратом устанавливают фильтрацию, а рядом оставляют запорные устройства и точки измерения. Для разборного исполнения проверяют, можно ли вынуть пакет пластин без демонтажа соседнего оборудования.
Автоматика ЦТП регулирует подачу через клапан, поддерживает температуру и ограничивает аварийные режимы. Настройка должна учитывать минимальный расход: при сильном закрытии клапана температура может стать нестабильной. При погодозависимом управлении в расчёт передают диапазон работы, а не только зимний режим.
Фильтр, насос и клапан рассматривают как одну гидравлическую систему. Загрязнение фильтра увеличивает сопротивление, уменьшение частоты насоса снижает расход, а неверный датчик меняет команду клапану. После монтажа проверяют герметичность и показания по обеим сторонам.
Замена теплообменника в действующем ЦТП
Для замены фиксируют модель, размеры, расположение патрубков и фактические температуры. Фото шильда полезно, но недостаточно, если изменились насосы, автоматика или потребители. Нужно понять причину замены: течь, падение температуры, рост перепада давления, загрязнение или нехватка производительности.
Новый аппарат сопоставляют не только с посадочным местом. Проверяют среды, давление, расход и материал пластин с уплотнениями. Если есть отложения, выясняют качество воды и состояние фильтра; иначе новый аппарат быстро повторит неисправность. При изменении нагрузки расчёт выполняют заново.
- соберите схему и паспортные данные старого узла;
- снимите рабочие температуры, давления и расходы;
- уточните доступ для демонтажа и способ промывки;
- согласуйте аппарат, арматуру и настройки автоматики;
- после запуска сравните измерения с расчётным режимом.
Контроль после запуска
После заполнения контуров удаляют воздух, медленно открывают арматуру и выводят ЦТП на рабочий режим. Проверяют температуру на входе и выходе каждой стороны, давление до и после фильтра, работу насоса и отсутствие подтеканий. На разборном теплообменнике контролируют стяжку, а на паяном — стабильность режима и чистоту каналов.
Если температура не достигается, сначала проверяют направление потоков, фактический расход, клапан и перепад давления. Так можно отделить ошибку настройки от недостаточной поверхности или загрязнения.
Частые вопросы о теплообменниках для ЦТП
Какой теплообменник нужен для ЦТП?
Аппарат выбирают по назначению ветви, нагрузке, температурам, расходам, давлению и присоединениям. Для отопления и ГВС режимы различаются.
Можно ли подобрать замену по модели старого аппарата?
Да, модель и фото шильда помогают начать подбор, но дополнительно сверяют рабочие режимы, размеры, подключения, насос и состояние воды.
Что передать инженеру для расчёта?
Нужны схема ЦТП, назначение контура, температуры, расход, давление, диаметры, сведения о насосе и ограничения по месту.
Подойдёт ли компактный паяный аппарат?
Он может подойти при контролируемой воде и подтверждённых расчётом мощности и перепаде. При регулярной разборке удобнее рассмотреть разборное исполнение.
Можно ли изготовить решение под действующий узел?
Да, изготовим и поставим решение под вашу задачу после согласования режима, материалов, габаритов, присоединений и обслуживания.
Подбор теплообменника для вашего ЦТП
Передайте инженеру схему, режимы и данные установленного оборудования. Мы сопоставим параметры с подходящими позициями APV, Теплотекс, Danfoss, Funke, ЭТРА и Ридан, проверим монтажные ограничения и подготовим вариант. Расчёт выполняется за 30 минут; если стандартного исполнения недостаточно, изготовим и поставим решение под согласованные параметры. В наличии — срок отгрузки подтвердим за 30 минут, гарантия по договору.
