Элеваторы и элеваторные узлы
Элеваторный узел — это водоструйный аппарат, который снижает температуру сетевой воды до допустимого уровня для системы отопления и обеспечивает её циркуляцию. Подбор элеватора сводится к расчёту диаметра горловины и сопла, что определяет коэффициент смешения и гидравлический режим. В разделе приведены схемы обвязки, опросный лист для заказа и типовые ошибки, которые приводят к разрегулировке системы.
Назначение и принцип работы
Элеватор (водоструйный насос) — ключевой элемент элеваторного узла, который выполняет две функции: снижает температуру перегретой воды из тепловой сети до значения, допустимого для отопительных приборов, и обеспечивает циркуляцию теплоносителя во внутреннем контуре. Работа основана на эффекте инжекции: высокотемпературная сетевая вода подаётся через сопло, создавая разрежение в камере смешения, куда подсасывается обратная вода из системы отопления. В результате на выходе формируется поток с заданной температурой.
Узел в сборе (УТЭ) дополнительно включает грязевики, манометры, термометры, запорную арматуру и регулирующие элементы, которые обеспечивают контроль и обслуживание.
Инженерный подбор по режимам
Подбор элеватора выполняется по фактическим параметрам тепловой сети и проектной нагрузке здания. Основные исходные данные — температура сетевой воды в подающем и обратном трубопроводе, температура теплоносителя в системе отопления, а также расход сетевой воды. Ключевая расчётная величина — коэффициент смешения, который показывает долю обратной воды в общем расходе.
Для подбора используются типоразмеры, представленные в таблице ниже. Каждый типоразмер имеет собственный диапазон пропускной способности, поэтому корректный выбор гарантирует работу узла без шума и гидравлических ударов. Обратите внимание: сопло — сменный элемент, который подбирается отдельно под конкретный перепад давлений. Ссылка на опросный лист с полным перечнем требуемых данных приведена в конце раздела.
Схема обвязки
Типовая обвязка элеваторного узла включает: грязевик на подающем трубопроводе для защиты сопла от загрязнений, манометры до и после элеватора, термометры на подаче и обратке, а также запорную арматуру для отключения узла при ремонте. На обратном трубопроводе устанавливается второй грязевик. Узел крепится на кронштейнах, а после монтажа обязательна опрессовка.
Подробные чертежи и спецификации на конкретные номера элеваторов и узлов УТЭ доступны в разделе «Паспорта и документация». Также рекомендуем ознакомиться с PDF-файлом опросного листа — он содержит схему подключения и поля для заполнения инженерных данных.
Опросный лист
Для корректного расчёта и подбора заполните опросный лист. Укажите в нём нагрузки, температурный график, наличие циркуляционных насосов, диаметры присоединительных трубопроводов и допустимые потери давления. Заполненный лист направьте в отдел продаж для расчёта стоимости и сроков изготовления.
Типовые ошибки подбора
Самая частая ошибка — выбор элеватора без учёта фактических перепадов давления в тепловой сети. Это приводит к падению коэффициента смешения, перегреву обратной линии и шуму в узле. Вторая по частоте ошибка — неправильный расчёт сопла: слишком большое сопло создаёт избыточный расход, слишком маленькое — недостаточную циркуляцию. Третья ошибка — игнорирование загрязнений: грязевики обязательны, поскольку сопло быстро забивается взвесью.
Также избегайте установки элеватора на подающем трубопроводе без грязевика и не заменяйте штатные манометры на краны без измерительных приборов — это усложняет наладку. Все узлы важно монтировать строго по схеме, иначе возникают скрытые утечки и гидравлическая разрегулировка.
Для уточнения параметров обратитесь к таблице типоразмеров ниже. Таблица сформирована автоматически на основе паспортных данных и содержит основные геометрические характеристики.
Если вы проектируете узел для здания с зависимым присоединением, обратите внимание на разделы «Котлы и горелки» и «Насосное оборудование» — там приведены смежные рекомендации по выбору циркуляционных насосов и регулирующей арматуры.
Таблица типоразмеров
| Модель | Главный параметр | Ду | Габариты | Масса |
|---|---|---|---|---|
| Элеватор №7 | — | — | — | — |
| Элеватор №6 | — | — | — | — |
| Элеватор №5 | — | — | — | — |
| Элеватор №4 | — | — | — | — |
| Элеватор №3 | — | — | — | — |
| Элеватор №2 | — | — | — | — |
| Элеватор №1 | — | — | — | — |
| Элеватор №0 | — | — | — | — |
| Элеваторный узел УТЭ-7 | — | — | — | — |
| Элеваторный узел УТЭ-6 | — | — | — | — |
| Элеваторный узел УТЭ-5 | — | — | — | — |
| Элеваторный узел УТЭ-4 | — | — | — | — |
| Элеваторный узел УТЭ-3 | — | — | — | — |
| Элеваторный узел УТЭ-2 | — | — | — | — |

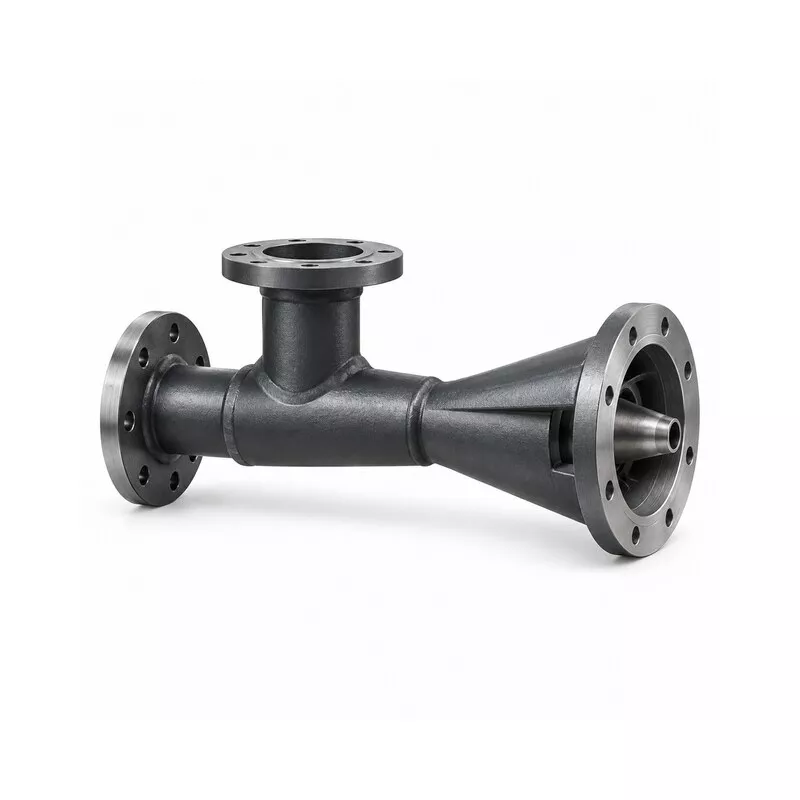

| Элеваторный узел УТЭ-1 | — | — | — | — |
Схема инженерного подбора
Подбор выполняют по главному режимному параметру, рабочим давлениям и температурам. После тепловой проверки уточняют присоединения, габариты, массу и схему обвязки.
Документы
Сопутствующие разделы
Оборудование теплового пункта · Грязевики абонентские ТС
Вопросы и ответы
Что такое элеваторный узел отопления?
Это узел в составе теплового пункта, в котором водоструйный элеватор понижает температуру сетевой воды до требуемого уровня и обеспечивает циркуляцию теплоносителя во внутреннем контуре за счёт инжекции обратной воды.
Как рассчитать элеватор для системы отопления?
Расчёт ведётся по коэффициенту смешения и требуемому расходу. Основные параметры — температуры сетевой и местной воды, а также располагаемый напор перед узлом. Итог расчёта — выбор номера элеватора и диаметра сменного сопла.
Принцип работы водоструйного элеватора
Перегретая сетевая вода проходит через сопло, создавая область пониженного давления. За счёт разрежения в камеру смешения подсасывается обратная вода из отопления, и смешанный поток подаётся в систему с расчётной температурой.
Из чего состоит элеваторный узел?
В состав входят: элеватор (корпус, сопло, камера смешения, диффузор), грязевики на подаче и обратке, манометры, термометры, запорная арматура. В сборном исполнении УТЭ добавляются регулирующие клапаны и байпас.
Какие бывают типовые схемы обвязки элеваторного узла?
Чаще применяется схема с грязевиком на подаче и обратке, манометрами до и после элеватора, термометрами на магистралях и запорными кранами. Для зависимых систем возможна установка автоматических регуляторов, но принцип инжекции сохраняется.
Для чего нужен опросный лист при подборе элеватора?
Опросный лист позволяет инженеру собрать фактические параметры теплосети и внутренней системы: температурные графики, расходы, давления, диаметры. На его основе выполняется точный расчёт номера элеватора и диаметра сопла.
Почему гудит элеваторный узел?
Шум возникает при завышенном перепаде давления на сопле и неправильно выбранном диаметре. Также причина — засорение сопла или неверный монтаж. Требуется проверка расчёта и чистка грязевиков.
Чем отличается элеватор №1 от элеватора №2?
Разные типоразмеры имеют различные диаметры горловины и сопла, что определяет их пропускную способность. Конкретные значения для №1, №2 и других номеров приведены в таблице типоразмеров ниже.
