Уплотнения EPDM для теплообменников — подбор по модели и среде
Уплотнения EPDM для теплообменника выбирают не только по внешнему размеру, но и по модели аппарата, рисунку пластины, рабочей среде и температурному режиму. В каталоге собраны уплотнения теплообменников для разных исполнений Alfa Laval, HISAKA, Sondex, Tranter, SWEP и других производителей; конкретную совместимость проверяем по шильду или образцу.
Подбор пластин и уплотнений по межцентрам
Замерьте межцентровые расстояния пластины — найдём, какие пластины и уплотнения подойдут на замену.
Когда нужен EPDM для теплообменника
EPDM применяют там, где материал совместим с водой, водно-гликолевыми растворами и рядом неагрессивных водных сред. Он сохраняет эластичность в широком диапазоне температур и подходит для многих отопительных, вентиляционных и санитарных контуров. Но одинаковое обозначение материала не делает прокладки взаимозаменяемыми: у одной пластины может быть другой контур, число отверстий или способ фиксации.
Для подбора важны фактические условия работы. Инженеру нужно сообщить, что проходит по каждой стороне аппарата, какие температуры бывают при запуске и в штатном режиме, есть ли присадки, периодические промывки и остановки. Если среда содержит масло, растворитель или заметную долю химических реагентов, EPDM может оказаться неподходящим, даже когда размер прокладки совпадает.
Что означает маркировка материала
| Параметр | Что проверяем перед заказом |
|---|---|
| Материал | EPDM, его фактическая марка и совместимость с теплоносителем. |
| Температура | Постоянный режим, кратковременные пики и температура химической промывки. |
| Контур | Форма прокладки, расположение уплотняющей линии, перемычки и отверстия. |
| Крепление | Клеевое, клипсовое или иное исполнение, соответствующее пазу пластины. |
| Состояние пластины | Коррозия, деформация, следы от старой прокладки и чистота канавки. |
На упаковке могут встречаться разные обозначения эластомера, поэтому присылайте не только надпись EPDM, но и маркировку теплообменника. Если паспорт утрачен, помогут фото пластины, размеры, шаг отверстий и остаток старой прокладки.
Совместимость с пластиной важнее одного размера

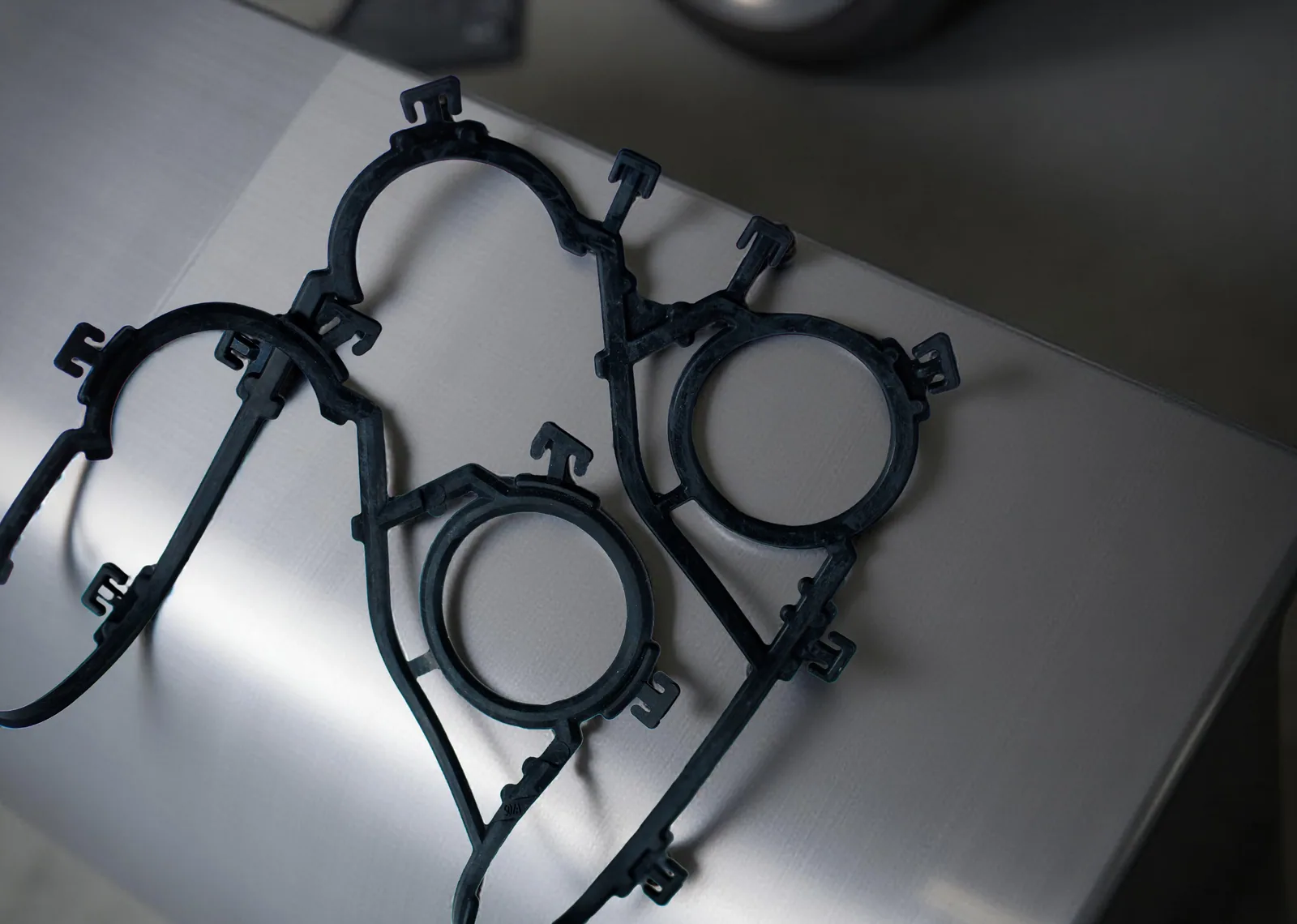

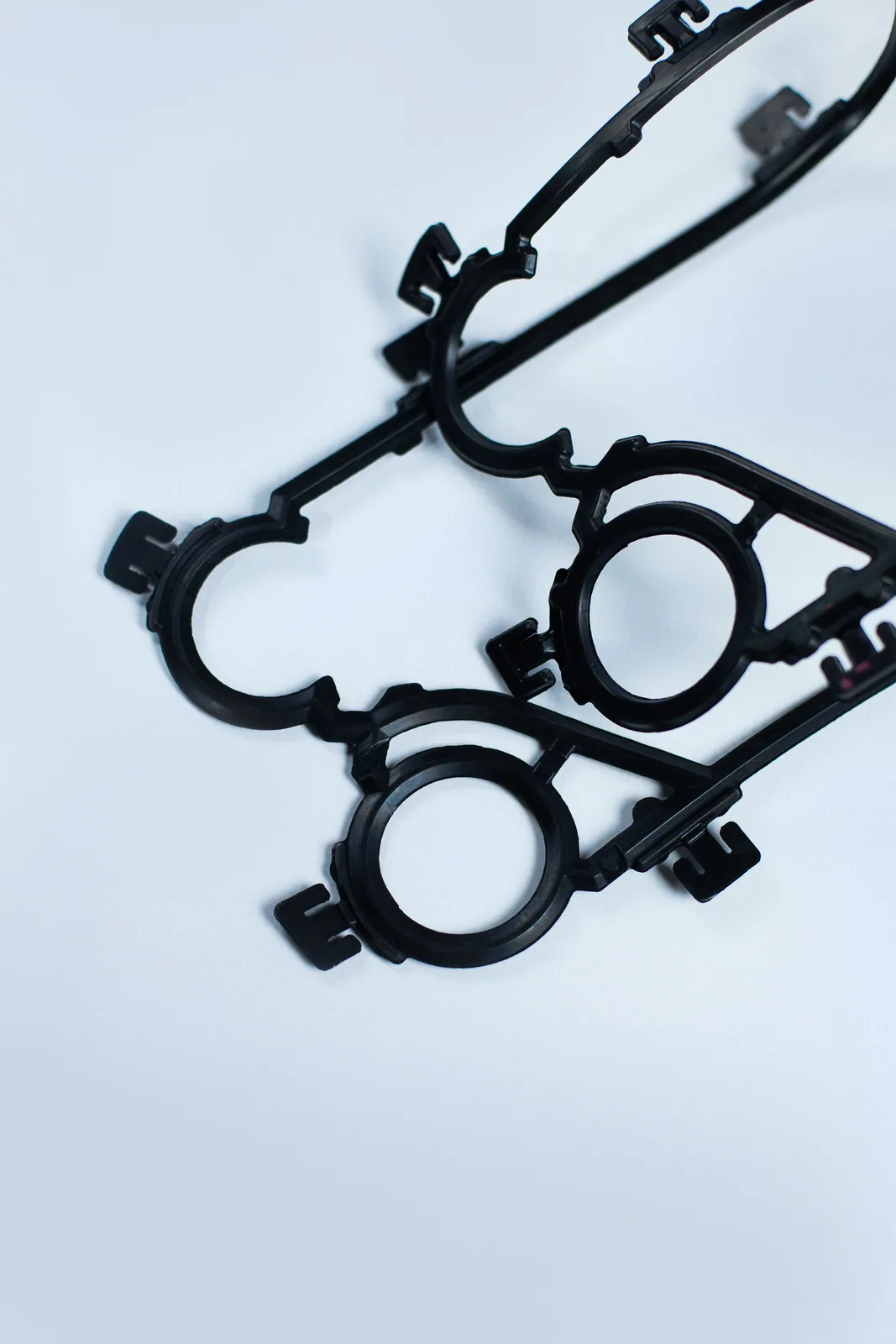

Прокладка повторяет геометрию пластины: наружный контур, окна, перемычки и рабочие зоны. Даже небольшое отличие меняет направление потока, поэтому измерение только длины и ширины не подтверждает совместимость.
Для серий Alfa Laval в пуле есть исполнения T2-BFG, A15-BW FDR, A15-BW FGR, AQ1-FG, AQ10-FD, AQ14-FG, M6-FD и другие варианты. У Sondex, HISAKA, Tranter, SWEP и других марок также встречаются собственные контуры и способы фиксации. Это примеры товарных обозначений, а не универсальный список замен: окончательный выбор делаем по модели, коду пластины и рабочему режиму.
Как определить подходящую модель
- Сфотографируйте шильд теплообменника так, чтобы читались производитель, серия и номер.
- Снимите одну прокладку или сделайте фото пластины после вскрытия пакета.
- Запишите среды по обеим сторонам, температуры входа и выхода, давление и режим работы.
- Укажите, нужна прокладка для всей кассеты или только для отдельных повреждённых пластин.
- Сверьте тип посадки: клипсы, клей, профиль канавки и положение уплотняющей перемычки.
- Проверьте количество пластин и наличие запасных элементов, чтобы заказ соответствовал фактическому пакету.
Если теплообменник уже вскрыт, не стоит выбрасывать старую прокладку до идентификации. Следы разрыва, отпечаток канавки и форма углов часто помогают распознать исполнение. Для повторного монтажа также оценивают саму пластину: новая резина не устранит течь через глубокую коррозию или деформацию металла.
EPDM в отоплении, ГВС и вентиляции
В отопительном контуре уплотнение работает с подготовленной водой или раствором на её основе. Проверяют максимальную температуру, концентрацию присадки и качество фильтрации. Для ГВС дополнительно учитывают частые циклы нагрева, а в вентиляции — стабильность режима и остановки.
При переменной нагрузке материал испытывает больше циклов сжатия и расширения. Слабая затяжка приводит к неплотности, чрезмерная — к деформации прокладки и пластины. После замены пакет собирают по схеме изготовителя и проверяют герметичность.
Когда EPDM нельзя выбирать автоматически
Состав среды нужно назвать полностью, если в контуре есть масло, топливная фракция, растворитель, концентрированная кислота, щёлочь или специальная моющая химия. Для таких условий подбирают другой эластомер либо подтверждают совместимость по таблице производителя. Важна и нештатная операция: горячая промывка может быть более тяжёлым режимом, чем обычная эксплуатация.
- для воды и многих водных теплоносителей EPDM часто рассматривается как рабочий вариант;
- для маслосодержащей среды нужен отдельный анализ совместимости;
- для горячей химической промывки проверяют время воздействия и концентрацию;
- для пищевых и санитарных процессов дополнительно сверяют требования к материалу;
- при неизвестном составе нельзя подтверждать пригодность только по надписи на старой детали.
Если данные противоречат друг другу, безопаснее остановить подбор до уточнения состава. Это дешевле, чем менять весь пакет после повторной течи или загрязнения продукта.
Размеры, посадка и количество в заказе
Уплотнения отличаются профилем, толщиной, высотой бортика и точками фиксации. В одном типоразмере бывают начальные, конечные и промежуточные пластины с разными каналами, поэтому «комплект на аппарат» требует уточнения состава пакета.
Перед заказом укажите число пластин, количество проходов, разделительные пластины и объём замены. При частичном ремонте перечисляют позиции по маркировке или схеме сборки. Запасные элементы хранят в сухом месте без перегиба и нагрева.
Признаки износа старых прокладок
Потеря эластичности, трещины, отслоение, разбухание и постоянный запах среды говорят о необходимости диагностики. Течь наружу заметна сразу, а внутренний переток проявляется изменением давления, цвета или температуры. При плановой разборке осматривают весь пакет, а не только место первой течи.
Замена и сборка пакета
Перед разборкой фиксируют порядок пластин и направление каналов. Поверхности очищают способом, который не царапает металл и не повреждает канавку. Новую прокладку устанавливают без растяжения и перекручивания, затем собирают пакет по исходной последовательности. Размер сжатого пакета сверяют с допустимым значением, указанным для конкретного аппарата.
После сборки контуры заполняют постепенно, удаляют воздух и проверяют герметичность. При повторной течи причиной может быть неверный контур, повреждение пластины или несовместимый материал.
Что передать инженеру для точного подбора
Минимальный комплект сведений — производитель и модель теплообменника, фото шильда, число пластин и назначение каждой стороны. Желательно добавить размеры места, диаметр подключений, рабочие температуры, давление и описание проблемы. Для замены по образцу приложите несколько фотографий: общий вид, рабочий контур, углы и элементы фиксации.
| Исходные данные | Как они сокращают риск ошибки |
|---|---|
| Модель и код пластины | Позволяют сверить контур с конкретной серией, а не с похожей деталью. |
| Среды и температура | Показывают, подходит ли EPDM и выдержит ли реальный режим. |
| Количество пластин | Помогает определить полный комплект или частичную замену. |
| Причина ремонта | Помогает проверить, не вызвана ли течь рамой, пластиной или сборкой. |
Инженер сопоставит данные с доступными позициями и предложит вариант поставки после проверки геометрии и режима.
Частые вопросы
Подойдёт ли любое уплотнение EPDM такого же размера?
Нет. Нужны совпадение контура, отверстий, фиксации, профиля и режима эксплуатации. Размеры по внешнему краю недостаточны.
Можно ли заменить материал без изменения модели?
Только после проверки среды, температуры, промывки и требований изготовителя аппарата. Материал выбирают не по цвету и не по одному обозначению.
Как заказать прокладки без шильда?
Пришлите фото пластины, старой прокладки, рамы и подключений, а также размеры и параметры среды. По совокупности признаков инженер проверит возможное исполнение.
Нужно ли менять все уплотнения сразу?
Это зависит от возраста пакета, состояния резины и причины ремонта. Для одинакового режима часто рационально заменить комплект, но при локальном повреждении возможна частичная замена после осмотра.
Можно ли получить подбор по фотографии?
Да, фотография помогает начать идентификацию. Для подтверждения нужны читаемый код, геометрия пластины и данные о среде; расчёт инженер выполняет за 30 минут после получения сведений.
Заказ уплотнений под конкретный аппарат
Опишите задачу в чате и приложите фото шильда, пластины или старой детали. Мы подберём уплотнение по модели, проверим пригодность EPDM для указанной среды, уточним количество и согласуем поставку. Если готовой позиции недостаточно, изготовим и поставим решение под вашу задачу после согласования параметров. В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору.
