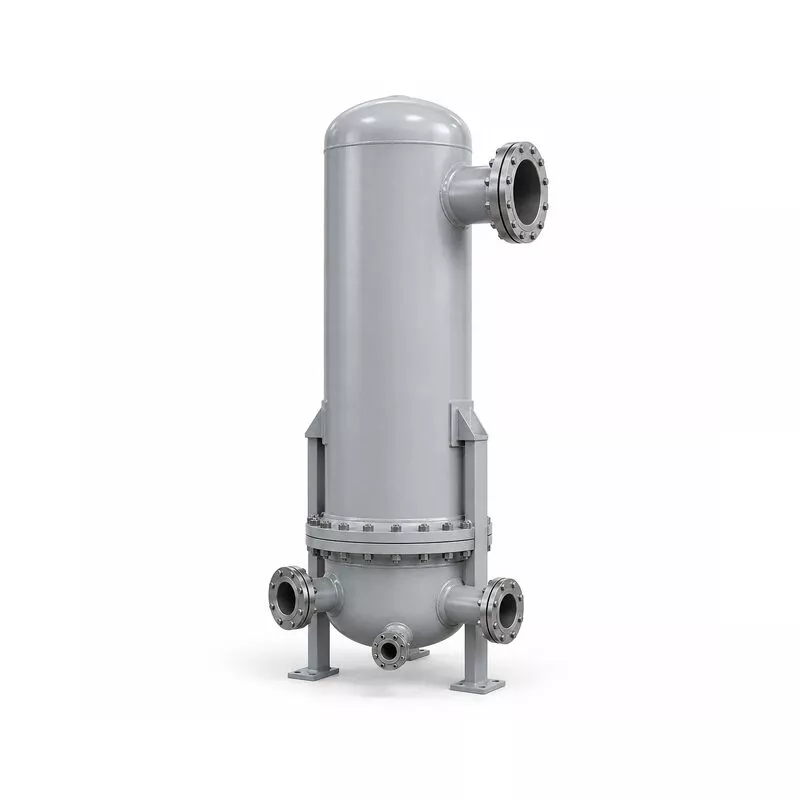

Подогреватели сетевой воды ПСВ
Подогреватели сетевой воды ПСВ — это кожухотрубные теплообменники, предназначенные для подогрева сетевой воды паром в системах теплоснабжения. Они используются на тепловых электростанциях (ТЭЦ, ГРЭС) и мощных котельных установках для обеспечения требуемых параметров теплоносителя в закрытых и открытых схемах теплосети.
Аппараты ПСВ относятся к классу кожухотрубных теплообменников с неподвижными трубными решётками. Рабочая среда (сетевая вода) движется по трубной системе, совершая 2–4 хода, греющий пар подаётся в межтрубное пространство корпуса. По типу исполнения серия ПСВ является вертикальной (стоячей) конструкцией.
По паспортным данным, площадь поверхности теплообмена в серийном ряду составляет от 45 до 200 м². Рабочее давление пара в корпусе, 0,15–0,69 МПа, давление воды в трубной системе, 1,47 МПа. Температура пара на входе допускается до 400 °C, температура воды на входе, 70–110 °C, на выходе, 110–150 °C. Номинальный расход воды через аппарат, от 90 до 800 т/ч в зависимости от типоразмера, расчётная теплопроизводительность, от 8,37 до 37,2 МВт. Масса подогревателя: от 2273 до 7956 кг (диапазон приведён для разных исполнений).
Подбор конкретной модели ПСВ выполняется по тепловому балансу станции, требуемому графику температур сетевой воды и режиму давления пара. Для точного расчёта необходимы исходные параметры: температурный график теплосети, расход воды и давление греющего пара. Пришлите опросный лист или параметры в чат, подберём.
Типоразмеры ПСВ
| Исполнение | Паспортные параметры |
|---|---|
| Подогреватель сетевой воды ПСВ-45-7-15 | Площадь поверхности теплообмена: 45 м²; Рабочее давление пара в корпусе: 0,15–0,69 МПа; Рабочее давление воды в трубной системе: 1,47 МПа; Номинальный расход воды: 90–180 т/ч |
| Подогреватель сетевой воды ПСВ-63-7-15 | Площадь поверхности теплообмена: 63 м²; Рабочее давление пара в корпусе: 0,15–0,69 МПа; Рабочее давление воды в трубной системе: 1,47 МПа; Номинальный расход воды: 120–240 т/ч |
| Подогреватель сетевой воды ПСВ-90-7-15 | Площадь поверхности теплообмена: 90 м²; Рабочее давление пара в корпусе: 0,15–0,69 МПа; Рабочее давление воды в трубной системе: 1,47 МПа; Номинальный расход воды: 175–350 т/ч |
| Подогреватель сетевой воды ПСВ-125-7-15 | Площадь поверхности теплообмена: 125 м²; Рабочее давление пара в корпусе: 0,15–0,69 МПа; Рабочее давление воды в трубной системе: 1,47 МПа; Номинальный расход воды: 250–500 т/ч |
| Подогреватель сетевой воды ПСВ-200-7-15 | Площадь поверхности теплообмена: 200 м²; Рабочее давление пара в корпусе: 0,15–0,69 МПа; Рабочее давление воды в трубной системе: 1,47 МПа; Номинальный расход воды: 400–800 т/ч |
Схема инженерного подбора
Для расчёта нужны режимы обеих сред, расход и ограничения по монтажу. После проверки подбирается исполнение, затем уточняются схема обвязки, присоединения и документы.
Документы и запрос расчёта
пришлите опросный лист или параметры в чат: подберём.
Вопросы и ответы
Какие типы подогревателей сетевой воды выпускаются по серии ПСВ?
Серийный ряд включает аппараты ПСВ с площадью поверхности 45, 63, 90, 125 и 200 м². Каждый типоразмер имеет два исполнения по массе и, возможно, по конструктивному оформлению (например, ПСВ-45-7-15).
Какое рабочее давление выдерживает корпус и трубная система ПСВ?
Рабочее давление пара в корпусе: от 0,15 до 0,69 МПа. Рабочее давление воды в трубной системе: 1,47 МПа (15 кгс/см²).
Какие температуры воды поддерживаются на входе и выходе ПСВ?
Температура сетевой воды на входе, от 70 до 110 °C, на выходе, от 110 до 150 °C. Максимальная температура пара на входе составляет 400 °C.
Каков диапазон теплопроизводительности аппаратов ПСВ?
Расчётная теплопроизводительность для типоразмеров серии составляет от 8,37 МВт (ПСВ-45) до 37,2 МВт (ПСВ-200).
Сколько ходов сетевой воды в трубной системе ПСВ?
Количество ходов сетевой воды: от 2 до 4 в зависимости от исполнения аппарата.
Как подобрать подогреватель ПСВ для конкретной котельной?
Подбор выполняется по тепловому балансу, температурному графику теплосети и параметрам пара. Для точного расчёта необходимы данные: расход воды, температуры на входе/выходе и давление пара. Пришлите опросный лист или параметры в чат, подберём.
