Пластинчатые разборные теплообменники на 36 пластин — подбор по режиму
Теплообменник 36 пластин выбирают по нагрузке, температурам, расходам, давлению и присоединениям, а не только по цифре в названии. Разборный пакет удобен для осмотра, промывки и замены отдельных пластин или уплотнений. Точное соответствие числу пластин проверяем по карточке, паспорту и расчёту.

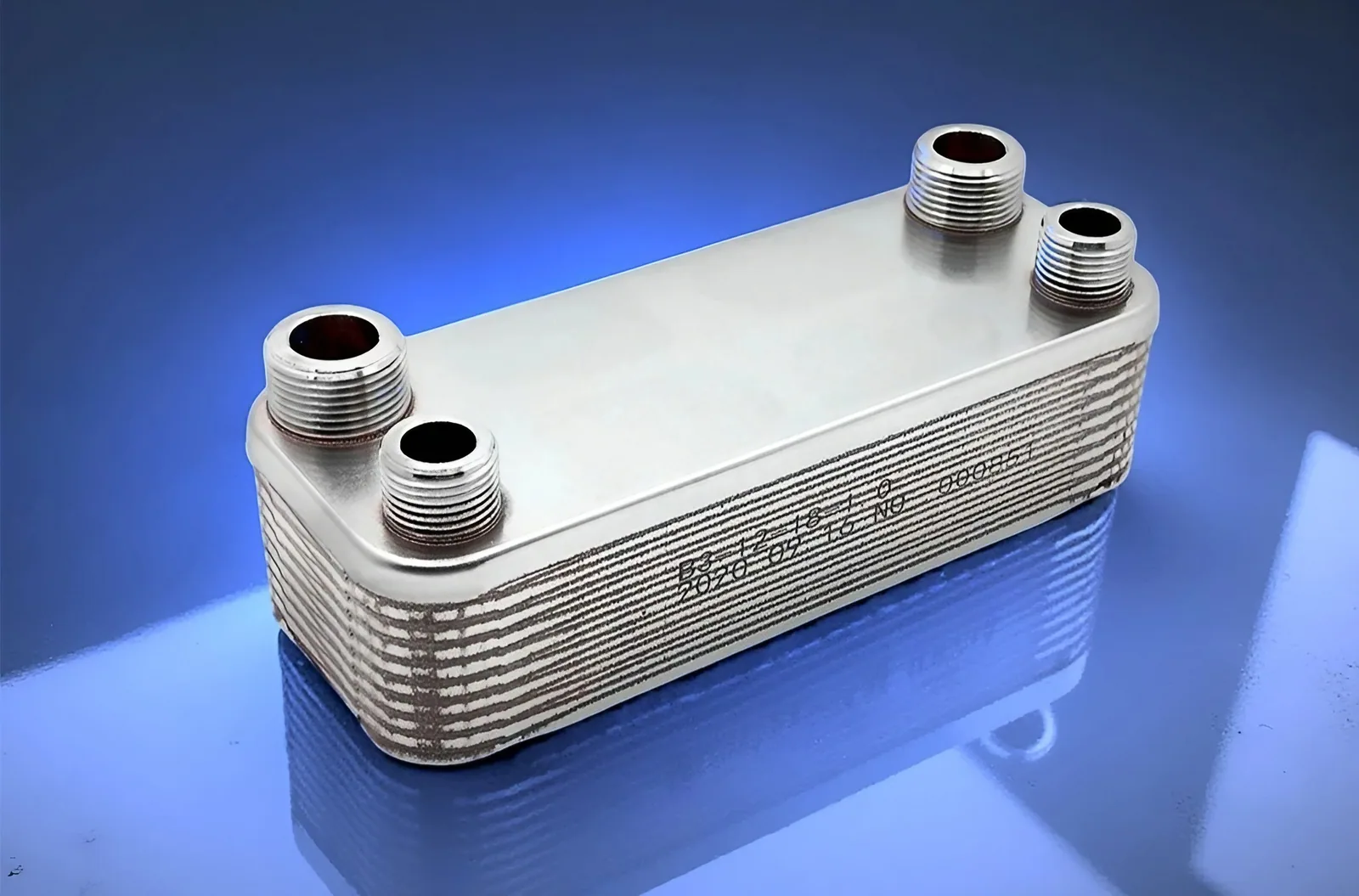

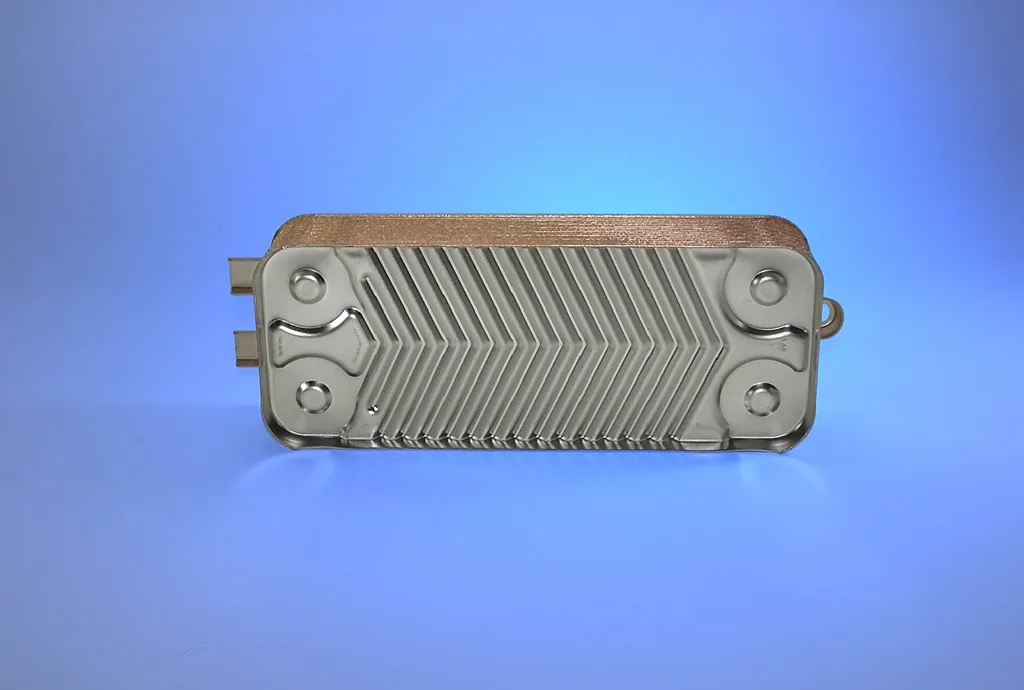

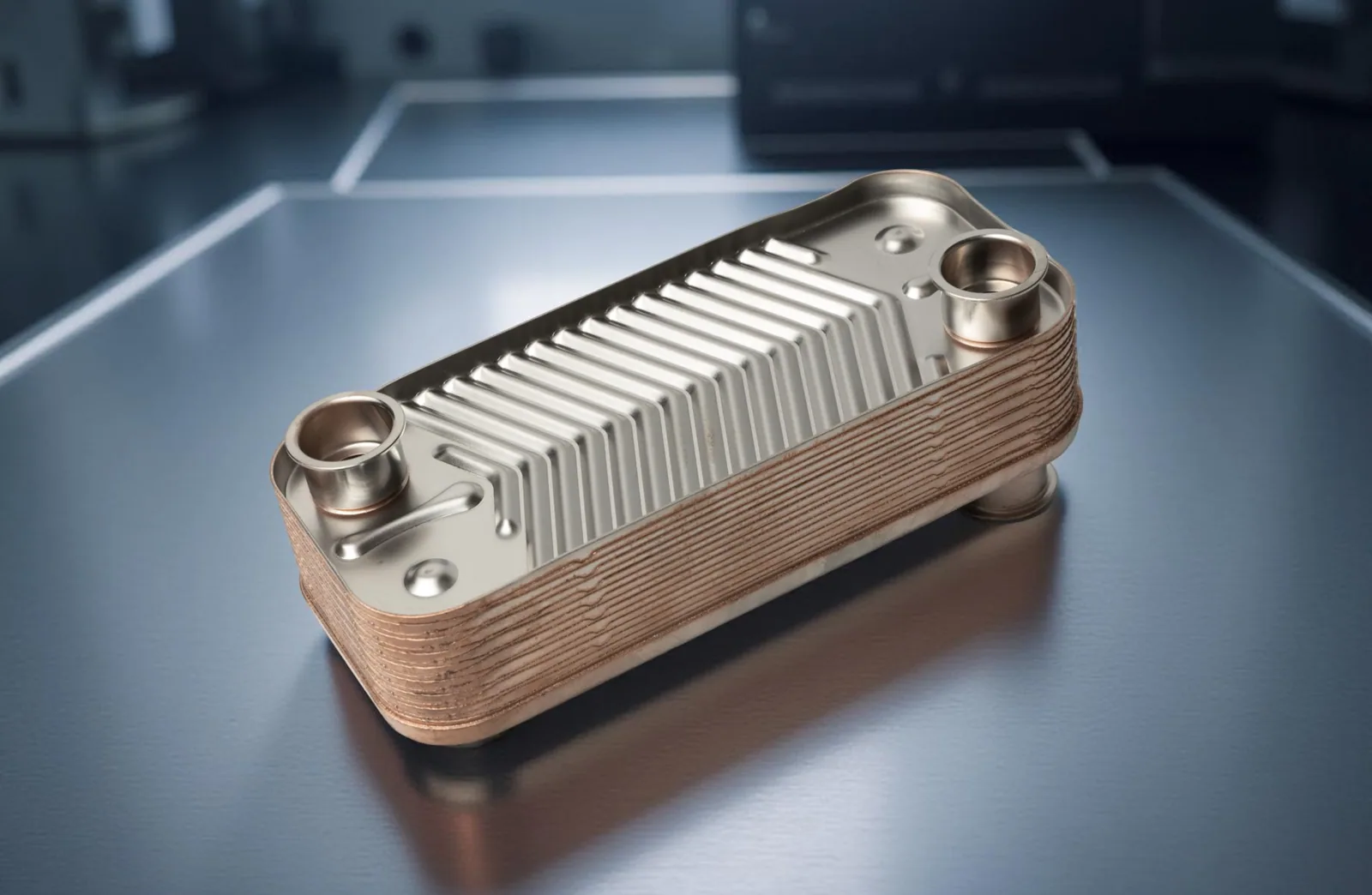

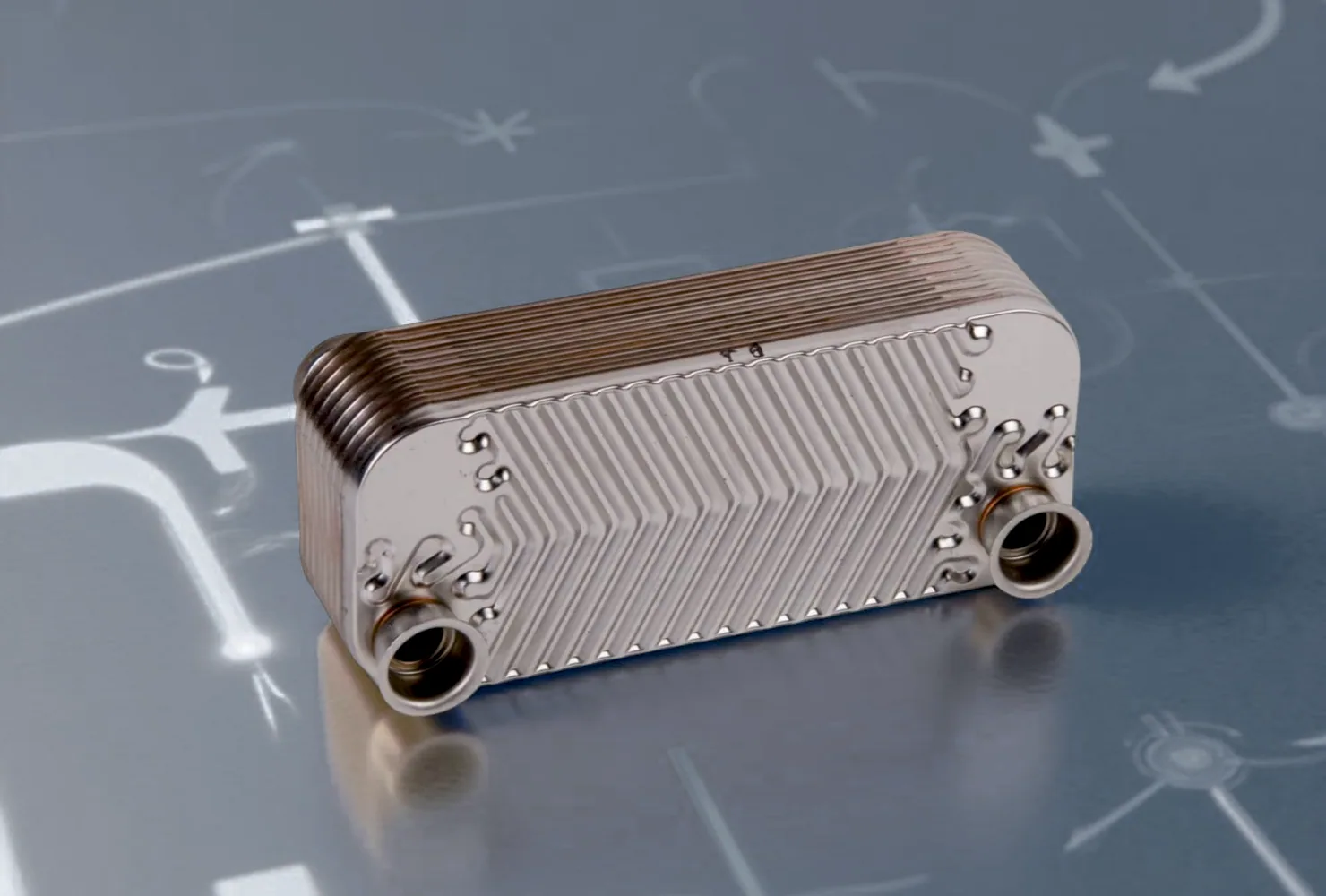

Подбор паяного по межцентрам пластины
Замерьте межцентровые расстояния на пластине — подберём подходящие паяные теплообменники.
Что означает 36 пластин
Число 36 обычно описывает пакет, но иногда входит в серию или индекс модели. Поэтому формулировка «теплообменник 36 пластин» помогает найти типоразмер, но не заменяет техническое задание. У аппаратов с одинаковой цифрой могут различаться площадь, схема ходов, диаметр патрубков и допустимое давление.
Разборный аппарат состоит из плит, направляющих, профилированных пластин и стяжных шпилек. Уплотнения разделяют горячий и холодный контуры, а гофра повышает интенсивность теплообмена. После остановки пакет можно раскрыть, оценить загрязнение и заменить уплотнение.
Для каких задач подходит пакет
Исполнение на 36 пластин применяют в отопительных узлах, ГВС, бассейновых и технологических контурах, а также для охлаждения оборудования. Оно подходит, когда нужен запас поверхности, но крупный промышленный пакет избыточен. Производительность зависит от размера пластины и температурного напора: 36 малых пластин не равны по площади 36 большим.
- разделение отопительного и котлового контуров;
- нагрев воды при известном пиковом расходе;
- охлаждение оборудования с регулярной промывкой;
- замена аппарата при сохранении трассировки труб;
- работа с гликолем или технологической жидкостью при совместимых материалах.
Модели и обозначения в каталоге
В выборке встречаются пластинчатые аппараты Sigma M36, Sondex S36, Stokvis E2C(SW)36L, Энергосервис Sm36 и ЭксЭко НН-36. Есть обозначения M136 и SW136, где цифры могут быть частью индекса. Поэтому карточка товара нужна для проверки конструкции, фактического числа пластин и назначения. Разные производители используют собственные правила маркировки.
| Параметр | Что проверяем |
|---|---|
| Площадь пластины и пакета | Реальную поверхность и габариты. |
| Схема ходов | Скорость потока, теплоотдачу и сопротивление. |
| Патрубки и Ду | Совместимость с существующей обвязкой. |
| Материалы | Работу с водой, гликолем, хлоридами и присадками. |
| Давление и температура | Безопасный режим обоих контуров. |
Как рассчитать мощность
Сначала фиксируют тепловую нагрузку, а не мощность котла. Для водяного контура нужны расход и разница температур; для ГВС — температура холодной воды, требуемая температура на выходе и пиковый расход. Для охлаждения добавляют состав среды и минимальную температуру на выходе. По этим данным инженер сопоставляет площадь и схему ходов пакета.
Важно указать режимы обеих сторон. Горячий контур не передаст больше энергии, чем забирает холодный, а фактический результат зависит от расходов и чистоты каналов. Если нагрузка переменная, расчёт проверяют для минимального и максимального режима.
Расход и гидравлическое сопротивление
Слишком малый расход снижает теплоотдачу и вызывает недогрев, а слишком большой увеличивает перепад давления и нагрузку на насос. В расчёт включают сопротивление фильтра, арматуры, труб и самого аппарата. Для существующего узла полезны фактические температуры и давление до и после теплообменника.
При нескольких параллельных ветвях общий расход не всегда равен расходу через аппарат. Регулирующий клапан также меняет рабочую точку. Поэтому подбор по одной температуре или по мощности насоса не подтверждает совместимость.
Пластины и уплотнения
Марку стали выбирают по составу среды, температуре, хлоридам, кислотности и режиму промывки. Для гликоля, бассейновой воды и технологических растворов заранее сообщают концентрацию и присадки. Материал уплотнения должен сохранять эластичность в постоянном и пиковом режиме.
Контур уплотнения проверяют по канавке, отверстиям, перемычкам и способу фиксации. Внешняя длина не доказывает совместимость: похожая деталь может изменить схему потоков или дать течь. При заказе замены нужны фото старой прокладки и пластины с масштабом.
Почему выбирают разборное исполнение
Разборный пластинчатый теплообменник можно раскрыть для механической очистки, осмотра пластин и замены уплотнений. Это особенно важно при жёсткой воде, примесях, переменной нагрузке и регулярном обслуживании. Конфигурацию пакета иногда меняют, но только после проверки рамы, стяжки и нового расчёта.
Паяный аппарат компактнее, однако его нельзя раскрыть для обычной очистки. Если простой оборудования критичен или качество воды нестабильно, доступ к пакету часто важнее минимального размера. Выбор зависит от среды, места, режима и способа обслуживания.
Монтаж и обслуживание
Перед монтажом оставляют место для снятия прижимной плиты и перемещения пакета. Трубы не должны передавать нагрузку на патрубки; фильтры и запорную арматуру устанавливают по схеме. Направление потоков сверяют с расчётом, иначе меняются температура и сопротивление.
После заполнения контуры развоздушивают и постепенно выводят на режим. Проверяют температуры, давление, перепад и отсутствие течи. При потере мощности сначала осматривают фильтр и проверяют расход, затем планируют промывку или разборку.
Замена старого аппарата
Для замены передайте фото шильда, число пластин, размеры рамы, диаметры и расположение патрубков. Нужны также среды, температуры, расходы и рабочее давление. Если старый узел недогревает, сначала выясняют причину: загрязнение и неисправный насос не исправит установка точно такой же модели.
Аналог сравнивают по площади, ходам, материалам, присоединениям и габаритам. Совпадение Ду ещё не означает совпадение рабочей поверхности. При недостатке места заранее проверяют доступ для будущей разборки.
Данные для точного подбора
- маркировка и фото шильда;
- температуры подачи и обратки;
- расходы и расчётная нагрузка;
- давление и допустимый перепад;
- состав обеих сред и концентрация присадок;
- Ду, габариты и место для обслуживания.
Если часть сведений неизвестна, начните с фотографии аппарата, схемы обвязки и показаний термометров. Инженер определит, что можно восстановить по модели, а что требуется измерить на объекте.
Частые вопросы
Подойдёт ли любой аппарат с цифрой 36?
Нет. Цифра может быть индексом серии; нужно подтвердить число пластин, площадь, ходы, патрубки и режим.
Можно ли определить мощность по числу пластин?
Нет, производительность зависит от площади, сред, температур, расходов и сопротивления.
Зачем нужен разборный аппарат?
Он позволяет очистить каналы, проверить пластины и заменить уплотнения без замены всей рамы.
Что нужно для замены?
Маркировка, фото, размеры, патрубки, число пластин и параметры обоих контуров.
Расчёт и поставка
Инженер за 30 минут проверит, соответствует ли вариант на 36 пластин требуемой нагрузке, уточнит исполнение, материалы и присоединения. В наличии — срок отгрузки подтвердим после сверки; гарантия по договору.
Подбор выполняем по параметрам, а не по картинке. Если стандартная позиция не подходит по площади, габаритам или среде, изготовим и поставим решение под вашу задачу.
