Пластинчатые теплообменники на 14–16 пластин — подбор по режиму
Теплообменник 14 16 пластин выбирают как компактный аппарат для небольшого или среднего контура, но число пластин само по себе не задаёт мощность. Важны размер пластины, площадь передачи тепла, схема ходов, температуры, расходы, давление и диаметр патрубков. На этой странице собраны позиции, в названии которых встречается 14 или 16; перед покупкой инженер сверит обозначение с реальным исполнением и режимом системы.
Подбор разборного по межцентрам пластины
Замерьте расстояние между центрами угловых отверстий пластины — покажем, каким разборным аппаратам она соответствует.
Что означает число 14 или 16 пластин

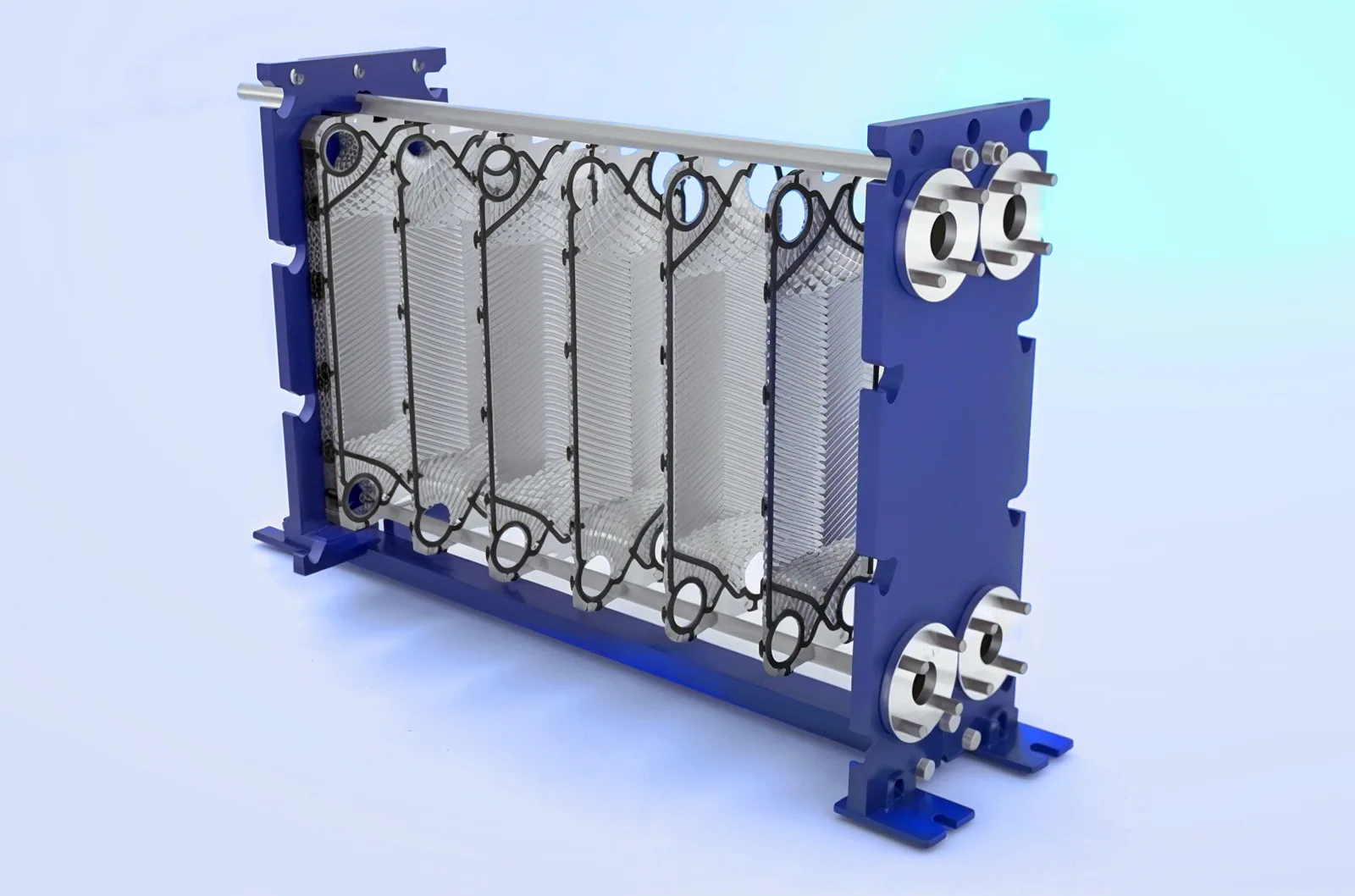

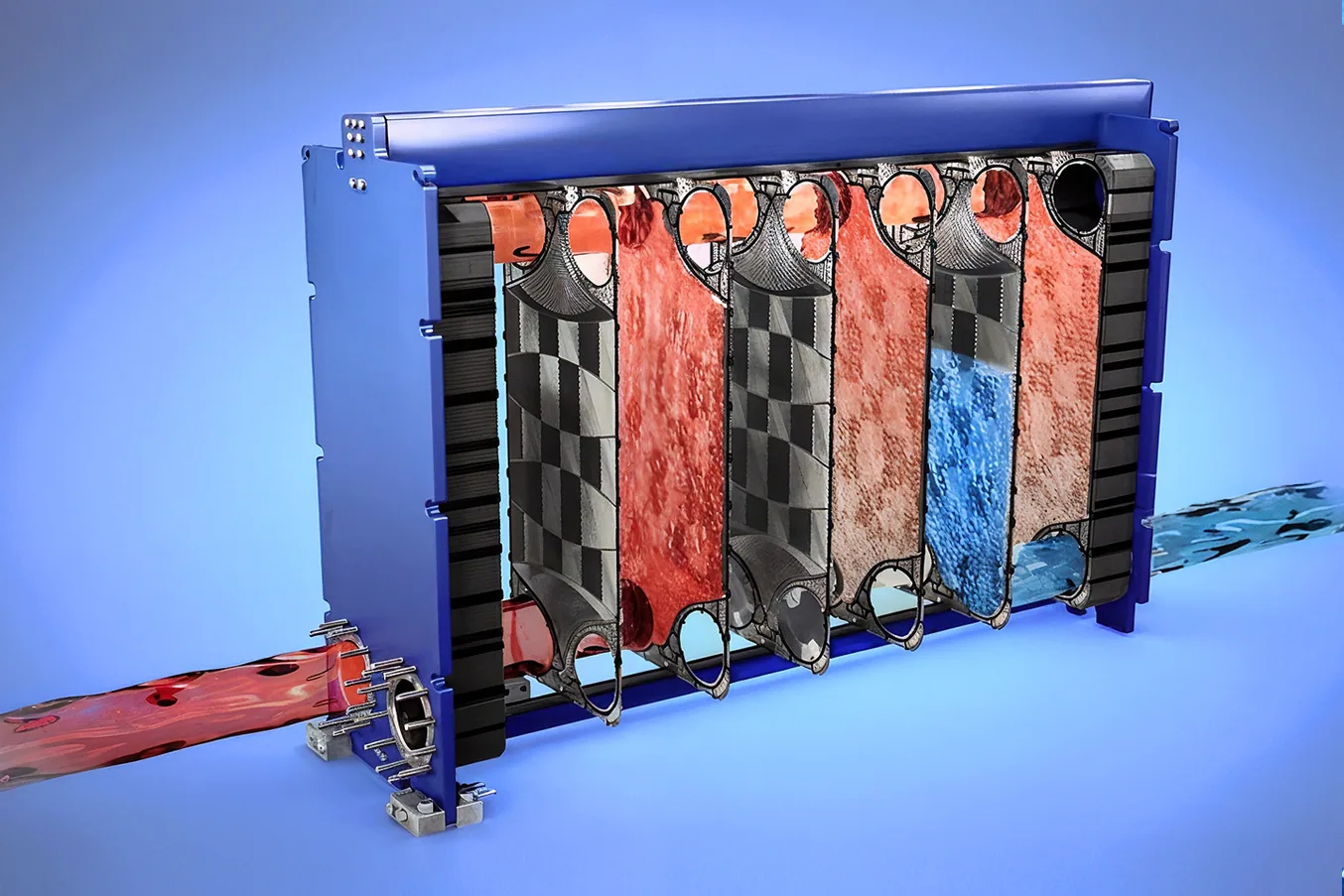

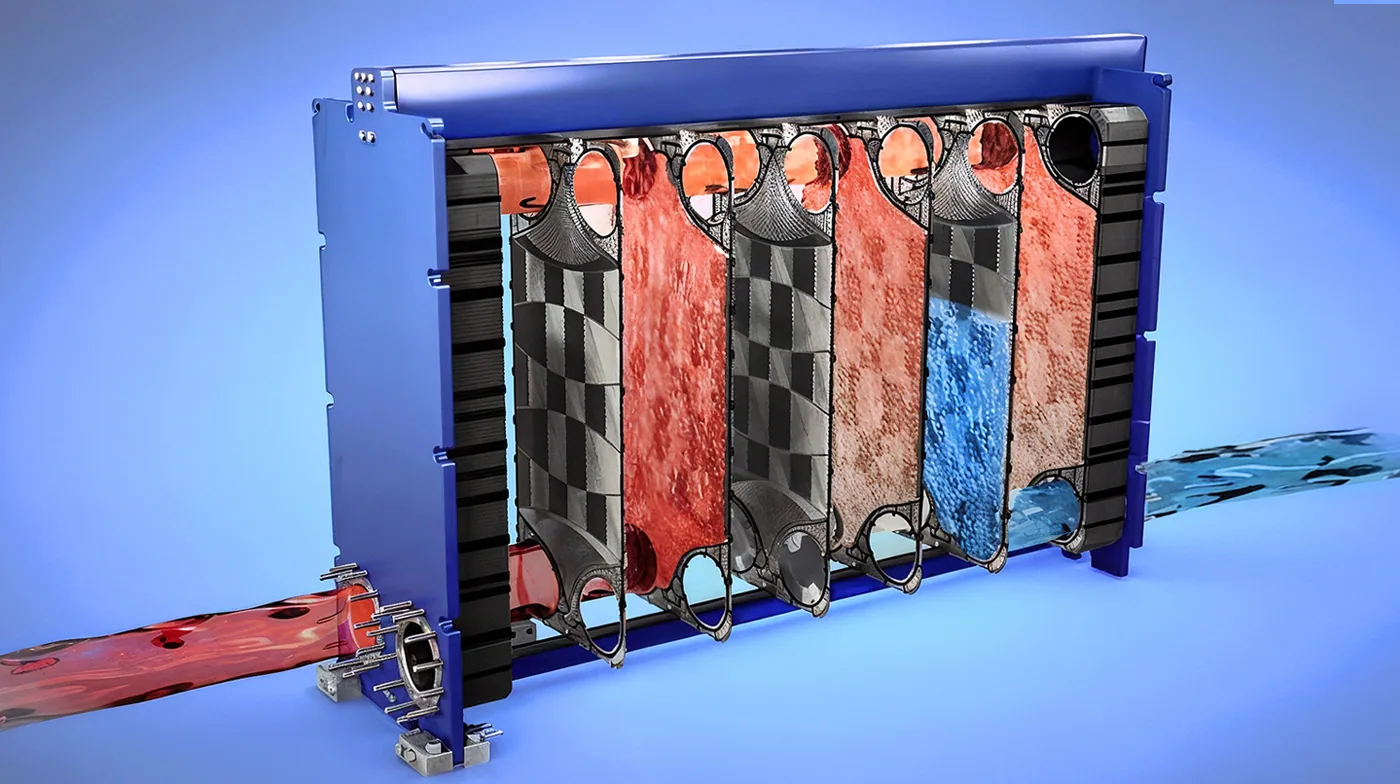

В разборной конструкции каждая пластина увеличивает поверхность теплообмена и формирует каналы для горячей и холодной среды. Условный переход с 14 на 16 пластин даёт прибавку к площади, однако итоговая производительность зависит от габарита пластины, профиля рельефа и количества ходов. Поэтому два аппарата с одинаковым числом пластин могут передавать разную мощность и создавать неодинаковое сопротивление.
В каталожном названии число иногда является индексом серии, а не прямым счётом пластин. Например, рядом находятся Funke FP 14, КС 14, Ридан НН 14, Funke FP 16, Funke FPDW 16 и другие исполнения. Для точной замены нужно открыть спецификацию или сопоставить фото, габариты, присоединения и рабочий режим.
Какие позиции есть в подборке
В выборке встречаются пластинчатые теплообменники Funke FP 14 и FP 16, стандартный Funke FP 16, Funke FPDW 16, КС 14 и КС 14,6, а также модели Ридан НН 14 с присоединением Ду 50. Есть варианты Pallant PF 14, PF 16, PS 14, разборная модель SWEP GC-16 P, Ciat PWB 16 и исполнения Теплохит ТИ 14,6 и ТИ 16,5. Такое разнообразие полезно для первичного сравнения, но название серии не подтверждает взаимозаменяемость.
Для каких задач подходят 14–16 пластин
Аппараты такого размера рассматривают в локальных отопительных ветвях, небольших узлах горячего водоснабжения, подогреве воды бассейна, вентиляционных калориферах и технологических установках. Для ГВС рассчитывают пиковый расход и температуру холодной воды. Для отопления важны график подачи и обратки, нагрузка конкретной ветви и напор насоса. В бассейновой системе дополнительно проверяют химический состав воды и стойкость проточной части.
- разделение котлового и вторичного отопительного контура;
- нагрев воды для санитарных или производственных нужд;
- передача тепла в узле вентиляции или локальной установке;
- подогрев бассейна через промежуточный контур.
Количество пластин помогает ограничить размер аппарата, когда место монтажа уже задано, но не заменяет тепловой расчёт.
Как сравнить теплообменники 14 и 16 пластин
| Что сравнить | Почему это влияет на выбор |
|---|---|
| Фактическую площадь пластин | Определяет доступную поверхность передачи тепла при заданных температурах. |
| Схему ходов | Меняет скорость потока, температурный напор и распределение среды по каналам. |
| Расход каждой стороны | Показывает, хватит ли аппарату пропускной способности без чрезмерного перепада. |
| Материал пластин и уплотнений | Подтверждает совместимость с водой, гликолем, реагентами и температурой. |
| Патрубки и габариты | Помогает установить аппарат без переделки обвязки и лишних переходников. |
Нельзя сравнивать Funke FP 14, КС 14 и Ридан НН 14 только по последнему числу в названии: у производителей отличаются размеры, конструкция пакета и присоединения. То же относится к моделям с индексом 16. При равной нагрузке один аппарат может потребовать больший расход, а другой — дать больший перепад давления. Выбор делаем после проверки рабочей точки.
Данные для инженерного подбора
Для нового узла передайте назначение, тепловую нагрузку, температуры входа и выхода с обеих сторон, расходы, рабочее и допустимое давление. Укажите, какая среда отдаёт тепло, а какая его получает. Если известна только мощность котла, этого недостаточно: через рассматриваемый теплообменник может проходить лишь часть общего расхода системы.
- Зафиксировать среду и температурный график каждого контура.
- Проверить расход и допустимый перепад давления на аппарате.
- Сопоставить площадь, количество ходов и запас по теплопередаче.
- Сверить Ду, резьбу или фланцы, направление патрубков и монтажную длину.
- Уточнить материал пластин, уплотнений и требования к промывке.
Для первичной оценки подойдут фото старого аппарата, шильд, схема подключения и показания термометров. Инженер выполнит расчёт за 30 минут, после чего можно решить, достаточно ли исполнения на 14–16 пластин или нужен другой размер.
Замена установленной модели
При замене сначала снимают размеры рамы и пакета, измеряют расстояние между патрубками, записывают направление потоков и фотографируют маркировку. Полезно указать причину: течь, падение мощности, рост перепада давления, загрязнение или отсутствие запасных уплотнений. Если пластин стало меньше после обслуживания либо обозначение стёрлось, число элементов определяют вместе с другими признаками, а не по памяти.
Аппарат на 16 пластин может не встать на место модели на 14 из-за другой толщины пакета, длины стяжек или положения патрубков. Переходники иногда решают задачу по диаметру, но увеличивают габарит и гидравлическое сопротивление. Перед заказом также оставляют доступ для затяжки, разборки и очистки. Чужой шильд не подменяем: аналог подтверждаем расчётом и фактическими размерами.
Разборный или паяный вариант

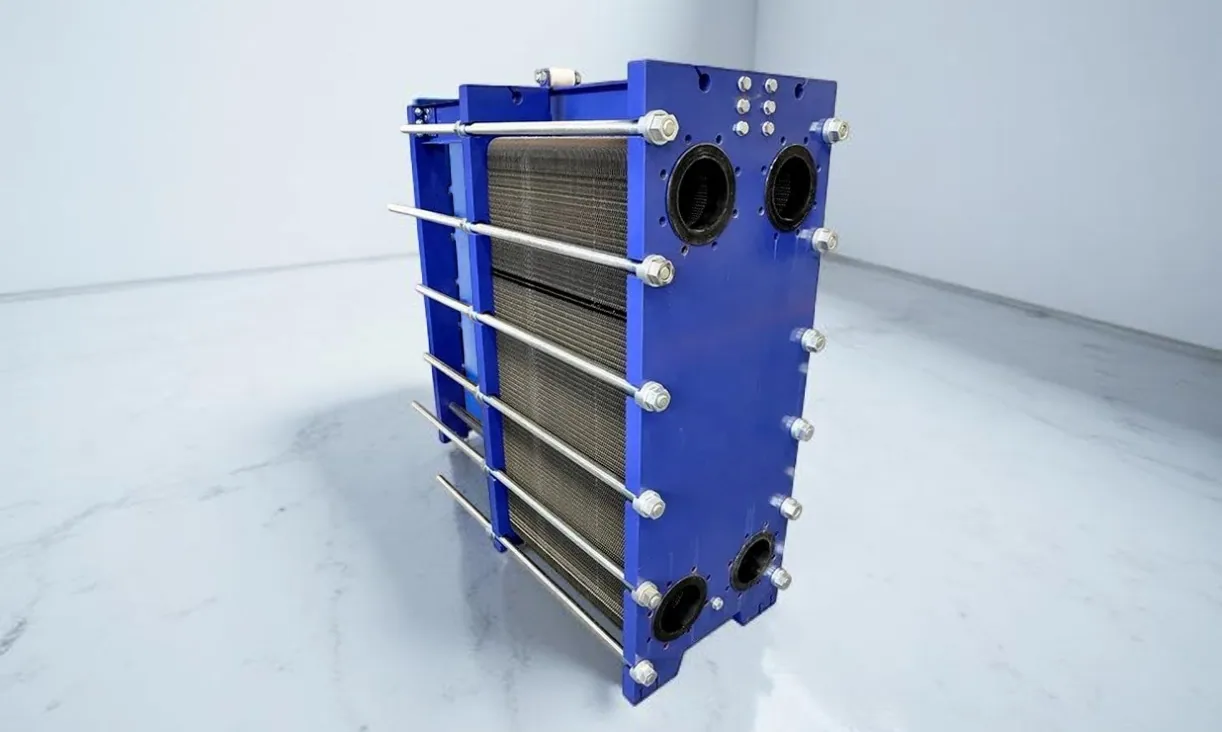

Разборный пластинчатый теплообменник удобен, если вода загрязняется, требуется регулярная промывка или важно менять уплотнения. Для него оставляют место, чтобы отвести подвижную плиту и извлечь пакет. После раскрытия проверяют порядок пластин, состояние каналов и равномерность затяжки. В отопительном узле перед аппаратом ставят фильтр и предусматривают отключение контуров.
Монтаж и запуск в рабочем контуре
Корпус устанавливают по схеме производителя, не передавая на него вес труб, насоса и арматуры. До запуска промывают трубопровод, очищают фильтр и удаляют воздух. Контуры заполняют постепенно, затем проверяют давление, температуру на четырёх присоединениях и отсутствие течи. Резкое открытие клапана или гидроудар опасны для пластин и уплотнений.
Если теплоотдача ниже расчётной, сначала проверяют направление потоков, фактический расход, фильтр, настройку клапана и наличие воздуха. Рост перепада при прежнем расходе может указывать на загрязнение каналов. Не следует компенсировать это без диагностики повышением давления насоса: такой шаг увеличивает нагрузку на узел и не устраняет причину.
Обслуживание и промывка
Периодичность обслуживания зависит от жёсткости воды, чистоты труб и стабильности температуры. Фильтр осматривают чаще, чем сам аппарат. При разборном исполнении перед вскрытием отключают контуры, сбрасывают давление и сливают среду. Пластины осматривают на отложения, коррозию и повреждение уплотнений, затем пакет стягивают по диагонали с контролем размера.
Химическую промывку выбирают по материалам пластин, пайки и резины. Раствор должен быть совместим с конкретным исполнением, а после процедуры систему промывают до удаления реагента. Для аппарата, который работает с бассейновой водой или добавками, состав среды и график промывки согласуют заранее. Это продлевает ресурс лучше, чем выбор по одной цифре 14 или 16.
Частые вопросы
Чем отличается аппарат на 14 пластин от варианта на 16?
При одинаковом размере пластины вариант на 16 обычно имеет большую поверхность, но мощность и сопротивление зависят также от профиля, схемы ходов, температур и расходов. Подтверждать замену нужно расчётом.
Достаточно ли знать число пластин для покупки?
Нет. Нужны рабочие среды, температуры, расходы, давление, допустимый перепад и подключения. Для замены добавляют фото шильда и размеры старого аппарата.
Подойдёт ли теплообменник 14–16 пластин для отопления?
Да, если тепловая нагрузка конкретной ветви и гидравлика укладываются в расчётные возможности выбранной модели. По мощности котла или названию серии совместимость не подтверждается.
Можно ли заменить 14 пластин на 16 без переделки системы?
Только после проверки длины пакета, рамы, патрубков, давления и сопротивления. Даже близкие модели могут иметь разные габариты и схему потоков.
Как быстро получить подбор?
Отправьте режимы, фото шильда или схему в чат. Инженер выполнит первичный расчёт за 30 минут и сообщит, какое исполнение подходит; при необходимости изготовим и поставим решение под вашу задачу.
Что прислать перед заказом
Соберите в одном сообщении назначение узла, температуры на входе и выходе, расходы, давление, допустимый перепад, среду и концентрацию добавок. Для существующей установки добавьте фото маркировки, патрубков, рамы и свободного места. Такой комплект позволяет отделить подходящие модели Funke, КС, Ридан, Pallant, SWEP и других производителей от позиций с похожим индексом.
Подбор выполняем по параметрам, а не по картинке. В наличии — срок отгрузки подтвердим за 30 минут; гарантия по договору. Если стандартный аппарат не закрывает режим, изготовим и поставим исполнение после согласования материалов, размеров и подключений.
