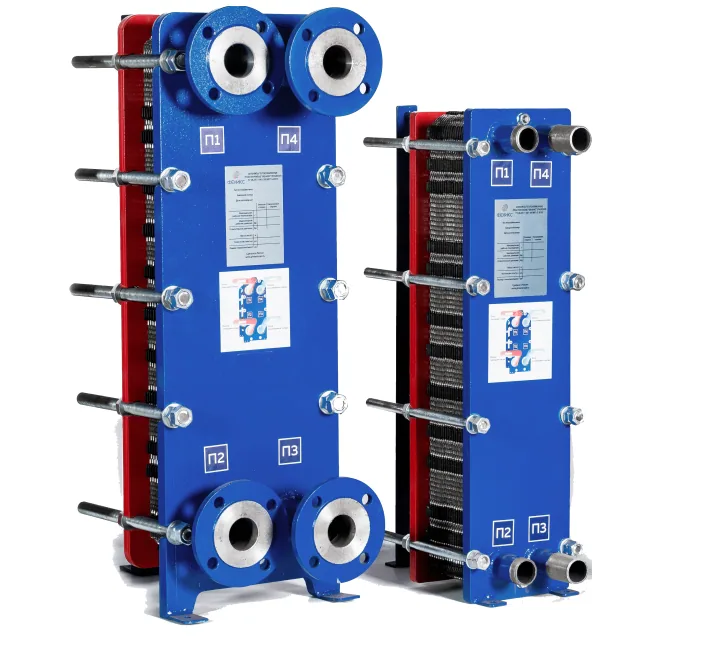

Пластинчатые теплообменники на 100 пластин

Что означает исполнение на 100 пластин

Количество пластин описывает собранный пакет, но не задаёт готовую тепловую мощность. При одинаковом числе листов аппараты различаются размером поверхности, шагом каналов, числом ходов и допустимым расходом. На результат также влияют температурный напор и свойства теплоносителя.

В отоплении такой пакет применяют для разделения сетевого и внутреннего контуров, в ГВС — для нагрева воды при переменном разборе, в вентиляции — для водяного калорифера. В технологической установке дополнительно проверяют устойчивость материалов к рабочей среде. Обозначение 100 служит ориентиром, а не заменяет расчёт.

Модели разных производителей

В подборке есть Danfoss XGF100-034H и XGF100-034L, Теплотекс 100A, 100B, 100C, 100D и 100E APV, Funke FP 100 и FPDW 100. Также встречаются SWEP GX-100P, Росвеп GX 100S SWEP, BOWA MH100B и MH100H, HISAKA UX-100, Ридан и КС 100. Разные серии позволяют сравнить рамы, каналы и варианты подключения.

Название модели помогает сузить поиск, но точную совместимость подтверждают по техническому листу. Уточняют площадь, число ходов, материал пластин и уплотнений, размеры рамы, Ду и расположение патрубков. В подборке 58 позиций, поэтому можно сопоставить несколько конструктивных решений, не смешивая их с общим каталогом.

Где применяют большой пакет

В отопительном узле теплообменник разделяет контуры котельной, теплового пункта или производственного здания. Для подбора нужны температуры подачи и обратки с обеих сторон, расход, нагрузка, давление и требуемый перепад температур. Если контуров несколько, считают фактический расход через аппарат, а не общую производительность насоса.

В ГВС учитывают пиковый разбор, циркуляцию, температуру холодной воды и работу регулирующего клапана. Большая поверхность не всегда означает лучший результат: лишний запас увеличивает габариты и может изменить рабочую точку насоса. Для вентиляции и производства отдельно проверяют состав теплоносителя: гликоль, рассол, масло и вода имеют разную вязкость и теплоёмкость.

Как подобрать теплообменник на 100 пластин

1. Определите назначение контуров: отопление, ГВС, вентиляция или технологический нагрев.
2. Соберите температуры входа и выхода, расход либо нагрузку, рабочее и допустимое давление.
3. Укажите среды, концентрацию раствора и требования к материалам.
4. Сверьте Ду, фланцы или резьбу, направление патрубков и свободное место вокруг рамы.
5. Проверьте расчётную поверхность, число ходов и перепад давления относительно насоса.

Для замены добавьте фотографию шильда, модели, патрубков, рамы и обвязки. Полезны фактические температуры и давление в обычном режиме, а не только проектные значения. Если часть данных неизвестна, укажите объект и задачу — недостающие параметры уточнят до предложения исполнения.

Гидравлический режим

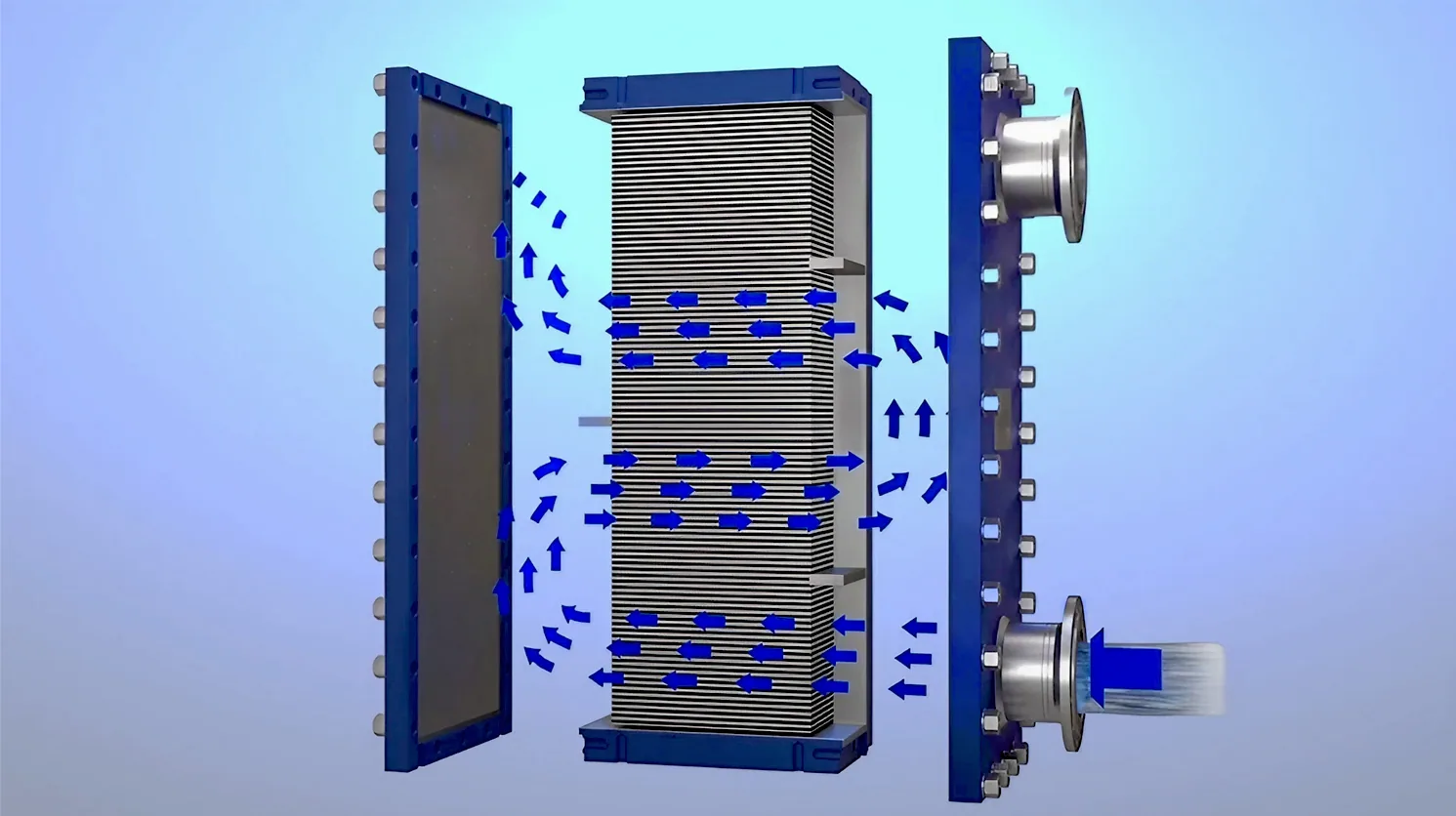

Узкие каналы дают большую скорость и хорошую теплоотдачу, но требуют большего напора. Широкие каналы снижают сопротивление и лучше переносят загрязнение, однако для той же нагрузки может понадобиться большая поверхность. Изменение числа ходов, диаметра патрубков или вязкости теплоносителя меняет сопротивление ветви.

Перед аппаратом предусматривают фильтр подходящего типа. Загрязнённый фильтр снижает расход, а отложения в каналах уменьшают теплопередачу. При проверке системы измеряют давление до и после фильтра и аппарата, расход, температуры и работу регулирующего клапана. Насос оценивают по сопротивлению всей ветви, а не только по паспорту теплообменника.

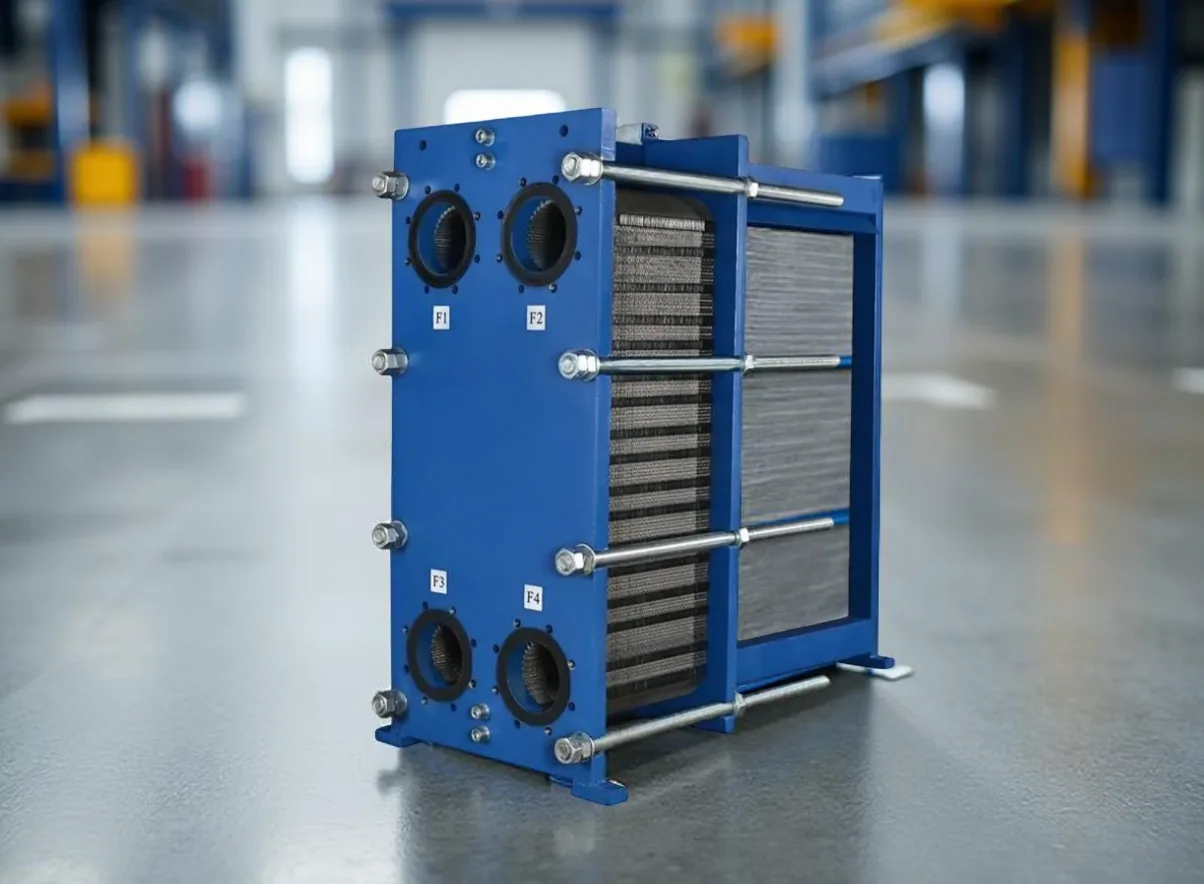

Разборная конструкция и обслуживание

Для большого пакета заранее оставляют место для снятия прижимной плиты и извлечения пластин. Трубопровод не должен передавать на аппарат вес и температурные усилия: нужны опоры и компенсация расширения. Байпас, слив и воздухоотводчик упрощают остановку, заполнение и промывку.

Разборное исполнение удобно при нестабильном качестве воды: пакет можно осмотреть, очистить и заменить уплотнения. Периодичность обслуживания зависит от состава среды и режима. Реагент для химической промывки выбирают по материалу пластин и уплотнений, затем контур промывают чистой водой.

После запуска арматуру открывают постепенно, удаляют воздух и проверяют герметичность. Фиксируют температуры входа и выхода, давление и расход — эти значения помогут отличить загрязнение от ошибки настройки насоса или автоматики.

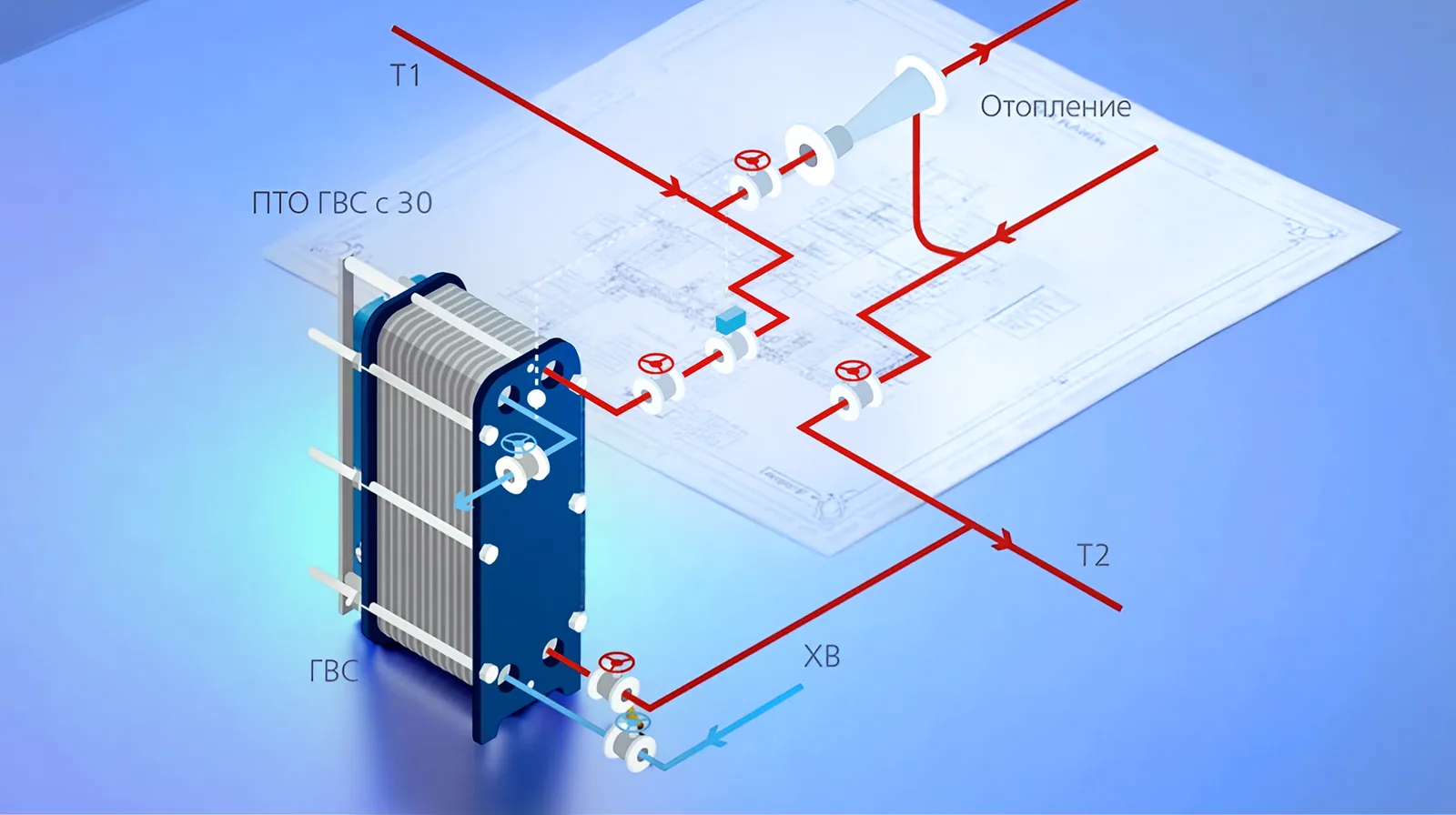

Подключение и автоматика

Схему определяют по назначению и температурному графику. В отоплении клапан регулирует подачу по датчику, а насос поддерживает расход внутреннего контура. В ГВС автоматика должна реагировать на изменение разбора и защищать систему от перегрева. Неправильное направление потоков или положение датчика снижает эффективность даже рассчитанного аппарата.

На чертеже отмечают подающую и обратную линии, байпас, слив, точки контроля и направление снятия пакета. Если место ограничено, сравнивают другое положение, размер листа или число ходов. При непрерывной работе рассматривают резервирование. Такое решение выбирают по условиям объекта, а не по одному числу пластин.

Замена существующего аппарата

Прямой аналог определяется совокупностью параметров. Совпадение длины и диаметра патрубка ещё не означает одинаковую теплопередачу: сопоставляют площадь, материалы, ходы, давление, уплотнения и среды. Если точной замены нет, можно рассмотреть другой модельный ряд или изготовить и поставить решение под согласованные параметры.

Сфотографируйте маркировку и узел целиком, измерьте межосевые расстояния и свободное место. Сообщите, когда появилась потеря производительности: причиной бывает загрязнение, изменение расхода, настройка клапана или износ уплотнений. Чужую маркировку не заменяем и не выдаём аппарат одного производителя за изделие другого.

Проверка перед заказом

• нагрузка соответствует поверхности, а не только числу пластин;
• среды, температуры и давление укладываются в допустимые значения;
• Ду, присоединения и направление патрубков подходят к обвязке;
• есть место для промывки, разборки и замены уплотнений;
• насос справляется с сопротивлением нового пакета;
• предусмотрены фильтр, слив, удаление воздуха и контрольные точки.

Этот список помогает не перепутать аппарат, который физически встанет на место, с аппаратом, который обеспечит нужный нагрев. При неполных данных передайте схему и фотографии — параметры можно восстановить по узлу и режиму эксплуатации.

Частые вопросы

Что даёт теплообменник на 100 пластин?

Он формирует большой пакет поверхности, но мощность зависит от площади листа, гофры, сред, температур и расходов. Число пластин — ориентир, итог подтверждает расчёт.

Подойдёт ли любая модель с обозначением 100?

Нет. У серий отличаются размеры, ходы, патрубки, материалы и давление. Характеристики сверяют с режимом системы.

Можно ли поставить его в отопительный узел?

Да, если подтверждены нагрузка, график температур, расходы, давление и схема подключения. Для замены проверяют раму и доступ к пакету.

Что отправить для подбора?

Фото шильда и обвязки, назначение, температуры, расход или нагрузку, давление и диаметры подключений.

Можно ли изготовить нестандартное решение?

Да, изготовим и поставим решение после расчёта и проверки материалов, габаритов и присоединений.

Подбор под вашу систему

Сообщите, где будет работать аппарат, какие среды проходят по контурам и какие параметры уже известны. Инженер сопоставит модели, проверит гидравлику и предложит обслуживаемое исполнение. Расчёт выполняется за 30 минут по заполненным исходным данным.
