Теплообменники 14 пластин — подбор по режиму и подключению
Теплообменник 14 пластин выбирают как компактное решение для передачи тепла между двумя контурами, но одной цифры недостаточно для безопасной замены. Нужны среды, температуры на входе и выходе, расход, допустимый перепад давления, диаметр присоединений. В каталоге собраны позиции с обозначением 14 в названии; перед заказом инженер сверит исполнение и подтвердит, что оно соответствует четырнадцати пластинам.

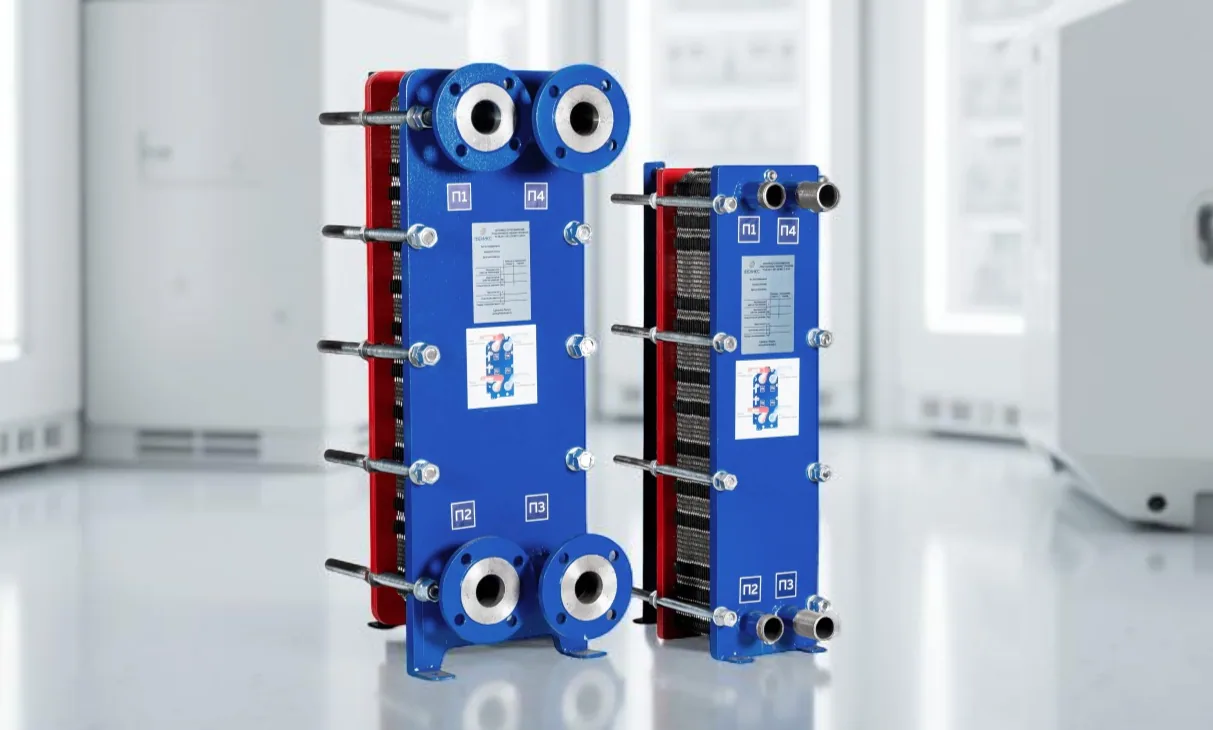

Подбор разборного по межцентрам пластины
Замерьте расстояние между центрами угловых отверстий пластины — покажем, каким разборным аппаратам она соответствует.
Что означает исполнение на 14 пластин
Число пластин определяет доступную поверхность теплообмена и число каналов, через которые идут рабочие среды. При одинаковом количестве пластин результат меняется из-за площади одной пластины, шага пакета, схемы проходов, материала и толщины металла. Поэтому теплообменник на 14 пластин нельзя приравнивать к универсальному аппарату на одну и ту же мощность: небольшая система отопления, контур ГВС и технологический нагрев требуют разных расчётных режимов.
Обозначение в названии также может быть частью модельного ряда. Например, в выборке встречаются Funke FP 14, модели с маркировкой AQ14 и HISAKA RX-14. Цифра в артикуле не всегда является прямым указанием на число установленных пластин. Для позиции, которая нужна в исполнении 14 пластин, сверяем паспорт, чертёж и состав пакета, а не только карточку или похожее фото.
| Что проверяем | Почему это важно |
|---|---|
| Количество и площадь пластин | Определяют поверхность, запас по нагрузке и размеры пакета. |
| Число ходов и схема потоков | Влияют на скорость среды, теплоотдачу и сопротивление. |
| Материал пластин и уплотнений | Должен подходить к воде, гликолю, температуре и химическому составу. |
| Патрубки и Ду | Позволяют встроить аппарат без лишних переходов и переделки труб. |
Где применяют теплообменник на 14 пластин
Небольшой пакет подходит для локального нагрева или охлаждения, когда расход и нагрузка не требуют крупного аппарата. Он может работать в узле отопления частного дома, в контуре подогрева воды, в бассейновой установке или вй технологической ветви. Для ГВС важно учитывать пиковый расход и температуру холодной воды, а для отопления — график подачи и обратки, работу насоса и требуемую мощность в самый холодный период.
В системе с бойлером косвенного нагрева первичный контур передаёт энергию через пластины, а вторичный нагревает воду в накопителе или проточном узле. В бассейне при наличии реагентов дополнительно проверяют материал пластин и уплотнений. Для гликоля задают концентрацию: такая среда более вязкая и меняет гидравлическое сопротивление по сравнению с водой. Если аппарат ставят на технологическую линию, в расчёт включают непрерывную нагрузку, допустимую остановку и требования к очистке.
- для отопительной ветви — сверяют тепловую нагрузку, температурный график и резерв мощности;
- для ГВС — считают расход в час пик, температуру нагрева и риск отложений;
- для бассейна — согласуют среду, реагенты, температуру и допустимый материал;
- для охлаждения — проверяют холодопроизводительность, расход и температуру обратного потока.
Модели и обозначения в подборке
По правилу витрины отобраны пластинчатые теплообменники из родительского раздела, в названии которых встречаетсяе обозначение 14. Среди них есть теплообменник пластинчатый Funke FP 14, аппараты Ридан НН 14 и НН 14А с Ду 50, а также позиции серий Alfa Laval AQ14, AQ14L и AQ14S. Встречается и HISAKA RX-14. Такие наименования помогают начать поиск, но не заменяют проверки паспорта: у одного производителя цифра может означать модельную серию, а у другого — размер или типоразмер.
У разборных моделей количество пластин можно изменить при допустимом диапазоне пакета, однако это не означает, что любой аппарат можно довести до 14 пластин без нового расчёта. При изменении пакета меняются площадь, число каналов, скорость и потери давления. Для паяного исполнения состав фиксирован, поэтому особенно важны точная модель, режимы и присоединения. Марку и исполнение не подменяем: сопоставляем фактический аппарат с документацией и задачей заказчика.
| Группа обозначений | Что уточнить перед покупкой |
|---|---|
| Funke FP 14 | Назначение, число пластин, схема ходов, Ду и допустимые температуры. |
| Ридан НН 14 / НН 14А Ду 50 | Нагрузку, среду, рабочее давление и возможность подключения к существующей обвязке. |
| AQ14, AQ14L, AQ14S | Точный суффикс, назначение, типоразмер и соответствие требуемому числу пластин. |
| HISAKA RX-14 | Материал, рабочие среды, присоединения и условия сервисного обслуживания. |
Как проверить достаточность 14 пластин
Начинают с теплового баланса. Для каждой стороны записывают среду, расход, температуру на входе и требуемую температуру на выходе. Для воды ориентировочную нагрузку можно связать с расходом и разницей температур, но окончательный расчёт учитывает теплоёмкость конкретной среды, загрязнение и реальный режим работы. В паспорте должны быть указаны допустимое давление, температура и характеристики материалов.
Далее сопоставляют требуемую мощность с поверхностью и проверяют гидравлику. Слишком маленький аппарат не передаст нужное количество тепла, а чрезмерный запас увеличит цену, габариты и иногда потребует более мощного насоса. Цель подбора — рабочая точка без постоянного выхода на предельный перепад давления. При переменной нагрузке учитывают минимальный режим, чтобы автоматика могла стабильно регулировать температуру.
- Зафиксировать нагрузку и режимы обоих контуров.
- Проверить количество пластин, площадь и схему проходов.
- Сопоставить расход с допустимой скоростью и сопротивлением.
- Сверить материалы, давление, температуру и тип уплотнений.
- Проверить, помещается ли пакет и остаётся ли доступ для обслуживания.

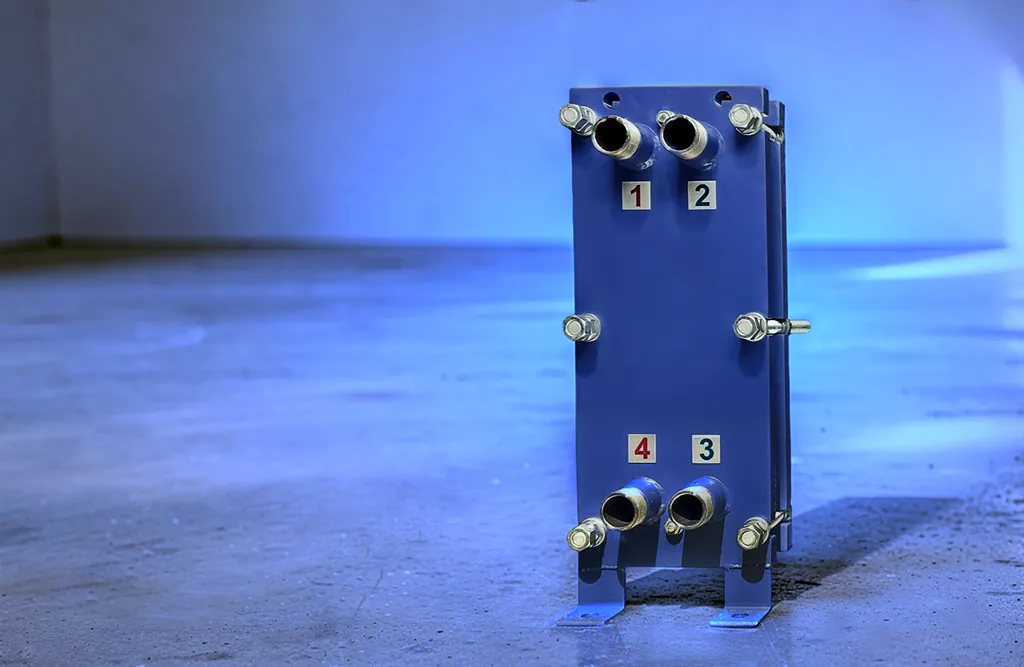

Подключение и место в узле
Перед выбором измеряют фактический Ду труб, межосевые расстояния и направление подводки. Одинаковый диаметр патрубка не гарантирует, что аппарат встанет на существующие фланцы: проверяют тип резьбы или фланца, расстояния, высоту и длину. Для разборного исполнения оставляют пространство, чтобы раскрыть пакет и извлечь пластины.
Ошибки при выборе четырнадцати пластин
- считают цифру 14 в артикуле доказательством фактического количества пластин;
- сравнивают аппараты по мощности без указания температур и расходов;
- подбирают замену по Ду, хотя площадь и схема ходов отличаются;
- не учитывают гликоль, загрязнение и запас на падение теплоотдачи;
- не оставляют место для разборки, слива и установки фильтра;
- принимают похожую фотографию за подтверждение совместимости.
Правильная замена требует сопоставления паспорта, шильда, схемы и фактических параметров установки. Если часть данных неизвестна, можно начать с фотографии, размеров и описания режима: инженер уточнит недостающие значения, выполнит расчёт за 30 минут и предложит изготовление и поставку решения под вашу задачу.
Что передать инженеру для расчёта
Для быстрого подбора подготовьте назначение узла, среду на каждой стороне, температуры подачи и обратки, расход или известную нагрузку, рабочее давление и допустимый перепад. Полезны фото установленного аппарата, шильда и трубной обвязки. Если это замена, укажите, что не устраивает в текущем решении: недостаточный нагрев, частое загрязнение, течь, шум насоса или нехватка места.
По этим данным можно сравнить аппарат на 14 пластин с соседним типоразмером и понять, оправдана ли компактность. Расчёт выполняется по режиму, а не по картинке; при необходимости изготовим и поставим исполнение под согласованные параметры.
Частые вопросы
Теплообменник на 14 пластин рассчитан на какую мощность?
Фиксированной мощности нет: результат зависит от площади пластин, температур, расходов, сред, схемы ходов и допустимого перепада давления. Мощность подтверждаем расчётом конкретной модели.
Всегда ли цифра 14 в названии означает четырнадцать пластин?
Нет. В артикуле она может обозначать серию или типоразмер. Для исполнения на 14 пластин сверяем паспорт, чертёж и фактический пакет.
Можно ли заменить теплообменник 14 пластин аппаратом другого бренда?
Можно, если совпадают расчётная нагрузка, среды, температуры, давление, сопротивление, присоединения и габариты. Замена по одному Ду или фото небезопасна.
Подойдёт ли такой аппарат для ГВС?
Да, при подтверждённых расходе в час пик, температурах, качестве воды, материале пластин и уплотнений. Для ГВС проверяют риск накипи и режим автоматики.
Что нужно для подбора модели на 14 пластин?
Передайте назначение, параметры обоих контуров, Ду, давление, фото шильда или схему. Инженер выполнит расчёт за 30 минут и предложит подходящее исполнение.
Подбор и поставка
Сообщите параметры действующей системы или нового узла. Мы проверим маркировку, фактическое число пластин, рабочие режимы и подключение, затем сопоставим несколько совместимых вариантов. Для серийной или нестандартной задачи изготовим и поставим решение под согласованные параметры.
